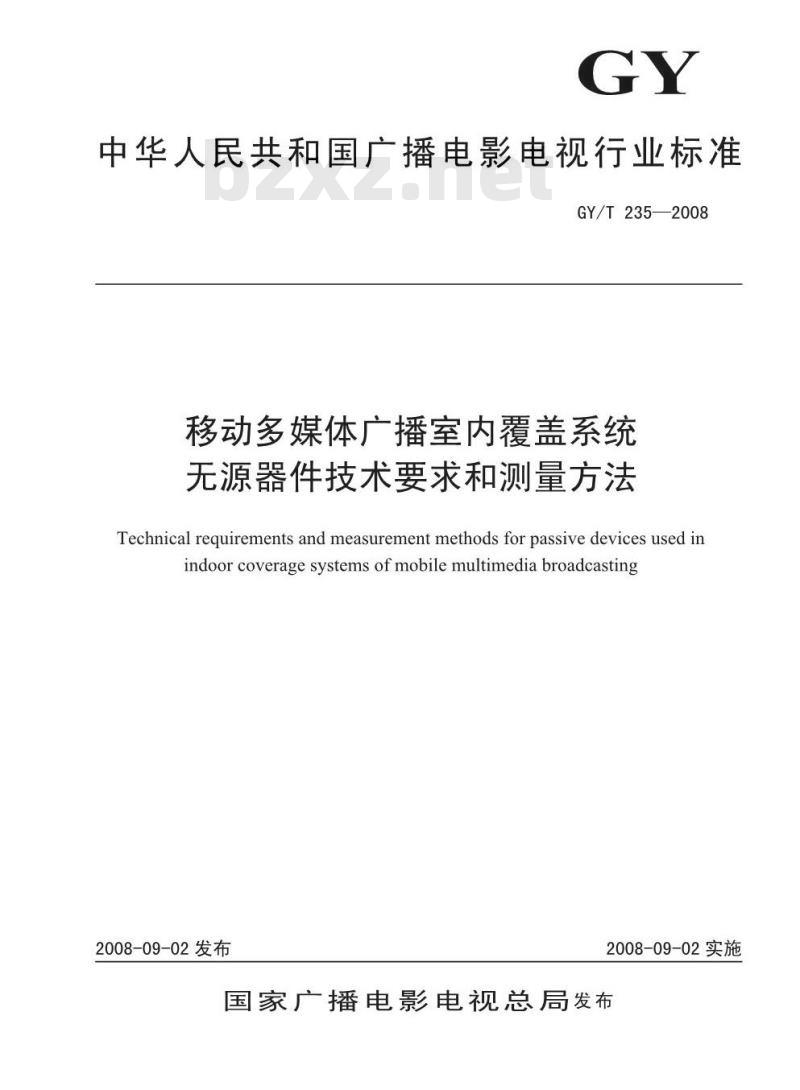

【GY广播电视行业标准】 移动多媒体广播室内覆盖系统无源器件技术要求和测量方法

中华人民共和国广播电影电视行业标准GY/T235—2008
移动多媒体广播室内覆盖系统
无源器件技术要求和测量方法
Technicalrequirements and measurement methodsforpassive devices used irindoorcoveragesystems ofmobilemultimediabroadcasting2008-09-02发布
2008-09-02实施
国家广播电影电视总局发布

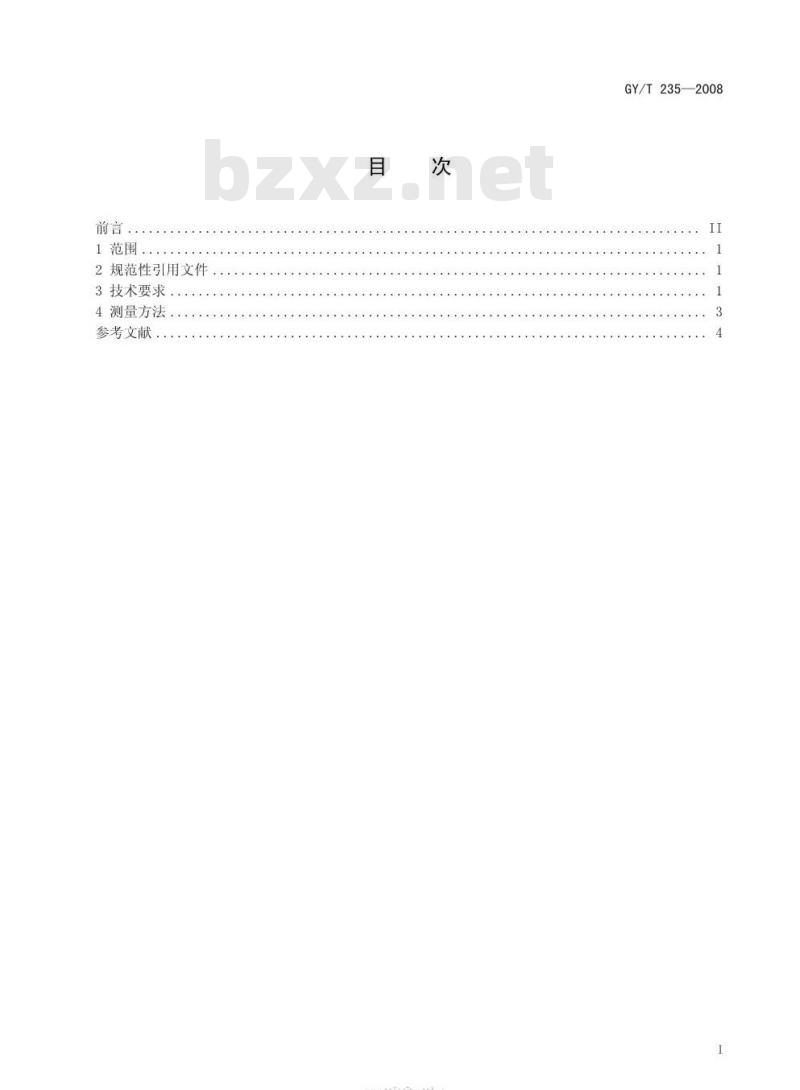

1范围
2规范性引用文件
3技术要求
4测量方法
参考文献
TKAONIKAca-
GY/T235—2008bzxZ.net
........
GY/T235—2008

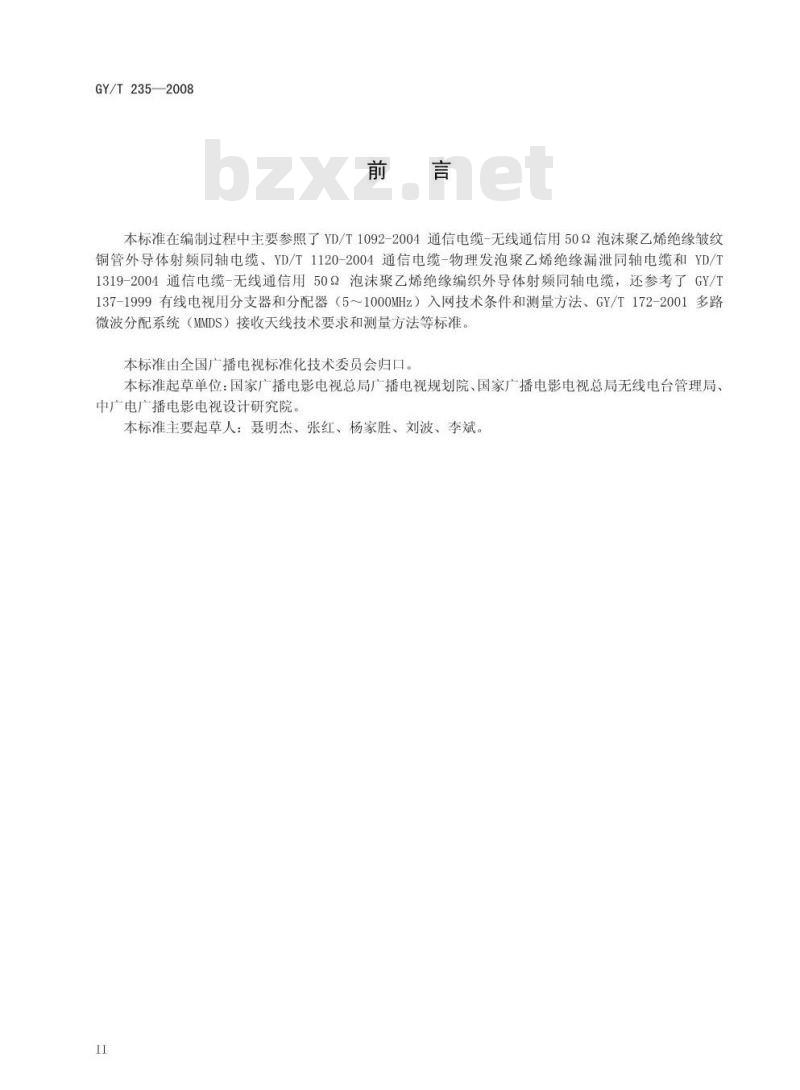

本标准在缩制过程中主要参照了YD/T1092-2004通信电缆-无线通信用502泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆、YD/T1120-2004通信电缆-物理发泡聚乙烯绝缘漏泄同轴电缆和YD/T1319-2004通信电缆-无线通信用50Q泡沫聚乙烯绝缘编织外导体射频同轴电缆，还参考了GY/T137-1999有线电视用分支器和分配器（5～1000MHz）入网技术条件和测量方法、GY/T172-2001多路微波分配系统（MMDS）接收天线技术要求和测量方法等标准本标准由全国厂播电视标准化技术委员会归口。本标准起草单位：国家广播电影电视总局广播电视规划院、国家广播电影电视总局无线电台管理局、中广电广播电影电视设计研究院。本标准主要起草人：聂明杰、张红、杨家胜、刘波、李斌。II

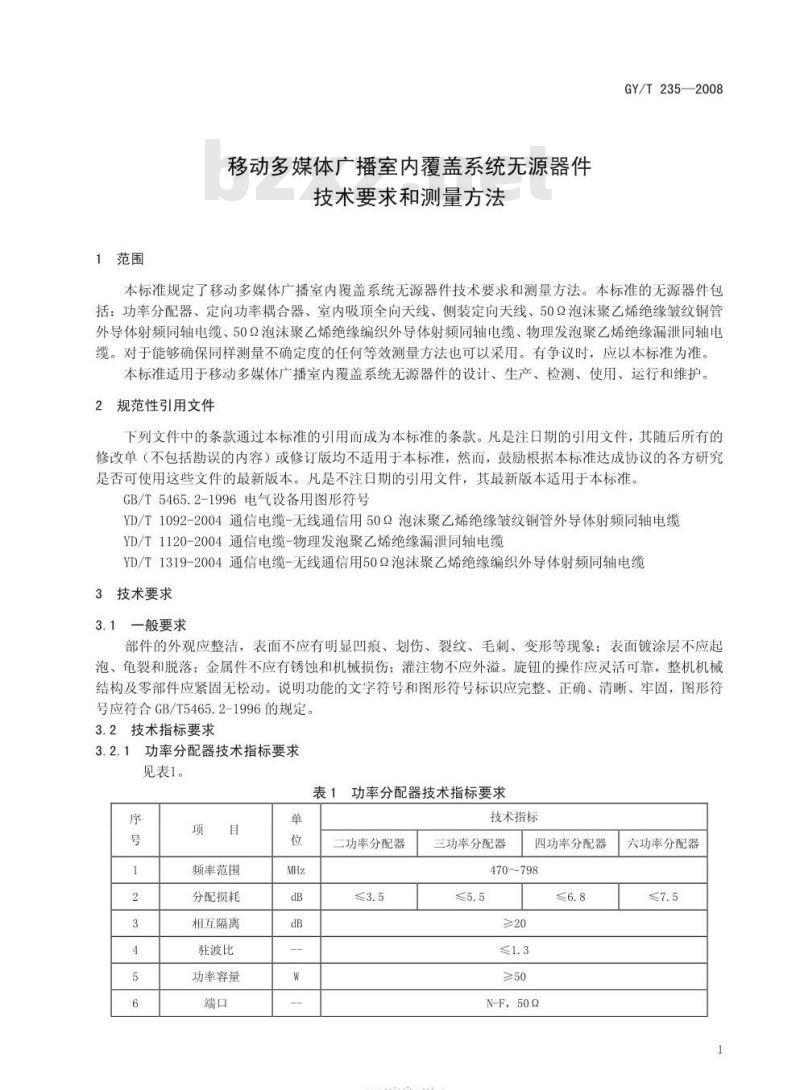

1范围
移动多媒体广播室内覆盖系统无源器件技术要求和测量方法
GY/T235—2008
本标准规定了移动多媒体广播室内覆盖系统无源器件技术要求和测量方法。本标准的无源器件包括：功率分配器、定向功率耦合器、室内吸顶全向天线、侧装定向天线、502泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆、50Q泡沫聚乙烯绝缘编织外导体射频同轴电缆、物理发泡聚乙烯绝缘漏泄同轴电缆。对于能够确保同样测量不确定度的任何等效测量方法也可以采用。有争议时，应以本标准为准。本标准适用于移动多媒体广播室内覆盖系统无源器件的设计、生产、检测、使用、运行和维护。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5465.2-1996电气设备用图形符号YD/T1092-2004通信电缆-无线通信用50Q泡沫聚乙烯绝缘皱纹铜管外导体射频同轴电缆YD/T1120-2004通信电缆-物理发泡聚乙烯绝缘漏泄同轴电缆YD/T1319-2004通信电缆-无线通信用50Q泡沫聚乙烯绝缘编织外导体射频同轴电缆3技术要求
3.1一般要求
部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺、变形等现象；表面镀涂层不应起泡、龟裂和脱落：金属件不应有锈蚀和机械损伤：灌注物不应外溢。旋钮的操作应灵活可靠，整机机械结构及零部件应紧固无松动。说明功能的文字符号和图形符号标识应完整、正确、清晰、牢固，图形符号应符合GB/T5465.2-1996的规定。3.2技术指标要求
3.2.1功率分配器技术指标要求
见表1。
表1功率分配器技术指标要求
频率范围
分配损耗
相互隔离
驻波比
功率容量
二功率分配器
技术指标
三功率分配器
四功率分配器
470~798
N-F,502
TTKAONIKAca
六功率分配器
GY/T235—2008

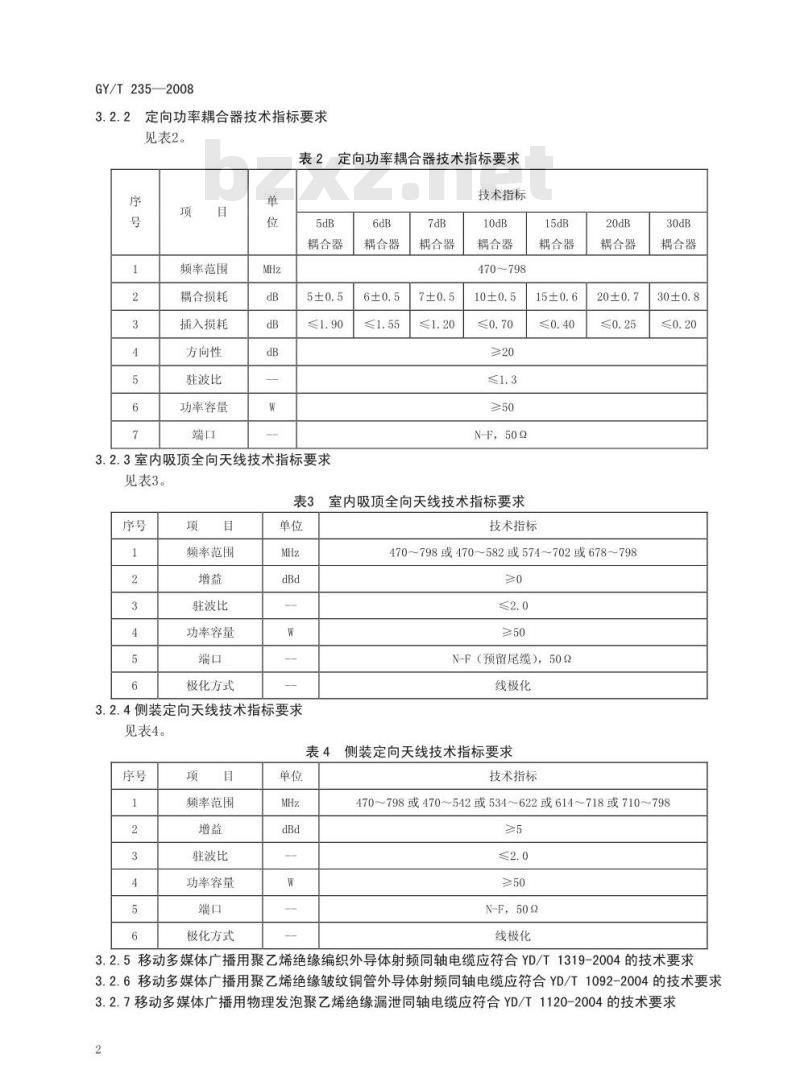

定向功率耦合器技术指标要求
见表2。
频率范围
耦合损耗
插入损耗
方向性
驻波比
功率容量
定向功率耦合器技术指标要求
技术指标
耦合器
3.2.3室内吸顶全向天线技术指标要求见表3。
频率范围
驻波比
功率容量
极化方式
3.2.4侧装定向天线技术指标要求见表4。
耦合器
耦合器
耦合器
470~798
N-F,50Q
室内吸顶全向天线技术指标要求15dB
耦合器
技术指标
耦合器
470798或470~582或574~702或678~7980
N-F（预留尾缆），
线极化
频率范围
驻波比
功率容量
极化方式
侧装定向天线技术指标要求
技术指标
耦合器
470~798或470~542或534~622或614~718或710~798>5
N-F，500
线极化
移动多媒体广播用聚乙烯绝缘编织外导体射频同轴电缆应符合YD/T1319-2004的技术要求3.2.5
3.2.6移动多媒体广播用聚乙烯绝缘皱纹铜管外导体射频同轴电缆应符合YD/T1092-2004的技术要求3.2.7移动多媒体广播用物理发泡聚乙烯绝缘漏泄同轴电缆应符合YD/T1120-2004的技术要求2
4测量方法
4.1功率分配器与功率耦合器测量方法参见GY/T137-1999的第5章4.2室内吸顶全向天线与侧装定向天线测量方法参见GY/T172-2001的第5章GY/T235—2008
4.3移动多媒体广播用聚乙烯绝缘编织外导体射频同轴电缆测量方法应符合YD/T1319-2004第5章的规定
4.4移动多媒体广播用聚乙烯绝缘皱纹铜管外导体射频同轴电缆测量方法应符合YD/T1092-2004第5章的规定
4.5移动多媒体广播用物理发泡聚乙烯绝缘漏泄同轴电缆的测量方法应符合YD/T1120-2004第6章的规定
注：未特别注明的测量环境为：温度（22土3）℃：相对湿度（60±15）%。3
TTKAONTKAca-
GY/T235—2008
参考文献
[1]GY/T137-1999有线电视用分支器和分配器（5~1000MHz）入网技术条件和测量方法[2］GY/T127-2001多路微波分配系统（MMDS）接收天线技术要求和测量方法4
KAONTKAca
中华人民共和国
广播电影电视行业标准
移动多媒体广播室内覆盖系统
无源器件技术要求和测量方法
GY/T235—2008
国家广播电影电视总局广播电视规划院出版发行责任编辑：王佳梅
查询网址：abp.gov.cn
北京复兴门外大街二号
联系电话：（010）86093424
邮政编码：100866
版权专有
不得翻印
86092923
