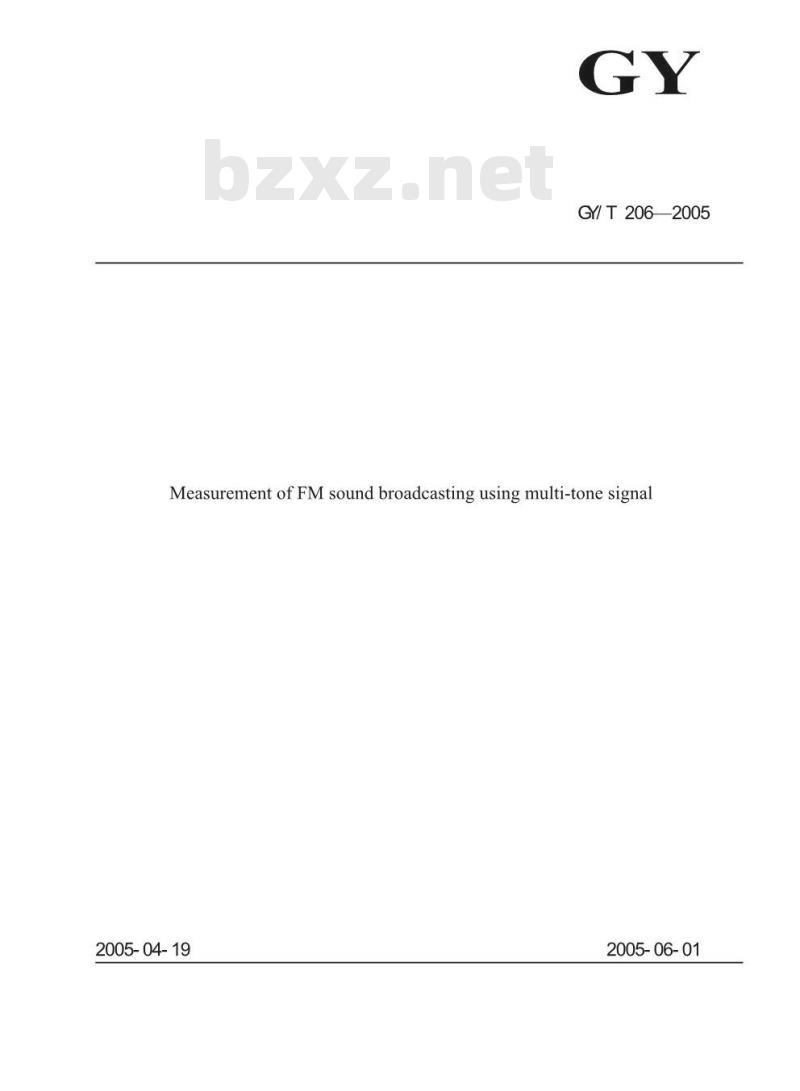

【GY广播电视行业标准】 采用多音信号对调频广播进行测量的方法

GY/T 206-2005.Measurement of FM sound broadcasting using multi-tone signal.
5.6.2.2按照图 1连接测量系统。
5. 6.2.3将比额定输 入电平低3. 51dBu的多音测量信号输入到相应的测试端，经调频广播解调器输出到多音音频信号综合测试仪。
5.6.2.4从多音音频信号综合测试仪上读出系统的通带幅频特性。
5.7通带总失真的测量
5.7.1测量框图
见图1.
5.7.2测量步骤
5.7.2.1 确定系统在额定输入电平单音测量信号输入时，发射机频偏为士75kHz (调制度为100%) 。
5.7.2.2按照图 1连接测量系统。
5.7.2.3将比额定输入电 平低3.51dBu的多音测量信号输入到相应的测试端，经调频广播解调器输出到多音音频信号综合测试仪。
5.7.2.4从多 音音频信号综合测试仪上读出系统的通带总失真。
5.8左右声道相位 差的测量
5.8.1 测量框图
见图1.
5.8.2测量步骤
5.8.2.1 确定系统在额定输入电平单音测量信号输入时，发射机频偏为士75kHz (调制度为100%) 。
5.8.2.2 按照图1连接测量系统。
5. 8.2.3将比额定输 入电平低3. 51dBu的多音测量信号输入到相应的测试端，经调频广播解调器输出到多音音频信号综合测试仪。
5.8.2.4从多音音频信号综合测试仪上读出系统的左右声道相位差值。
5.9左右声道 串音衰减的测量
5.9.1 测量框图
见图1.
5.9.2测量步骤
5.9.2.1 确定系统在额定输入电平单音测量信号输入时，发射机频偏为士75kHz (调制度为100%) 。
5.9.2.2 按照图1连接测量系统。
5.9.2.3将比额定输 入电平低3. 51dBu的多音测量信号输入到其中-一个声道，经调频广播解调器输出到多音音频信号综合测试仪。
5.9.2.4从多音音频信号综合测试仪上读出系统另一个声道的幅频特性指标值，即系统的左右声道串音衰减值。
