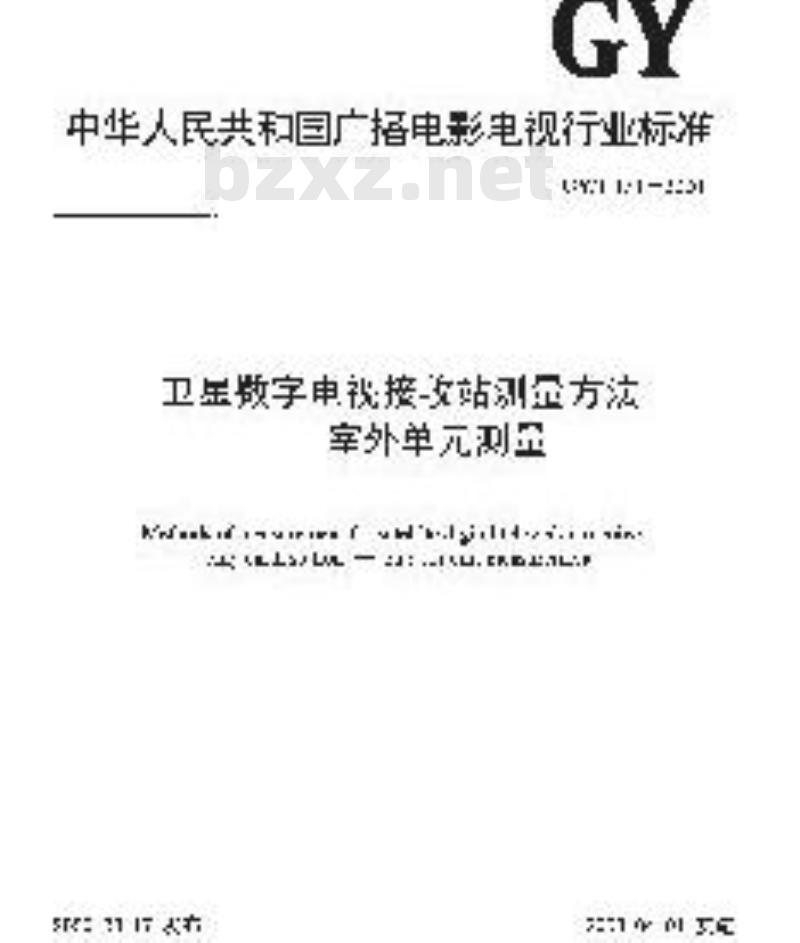

【GY广播电视行业标准】 卫星数字电视接收站测量方法室外单元测量

GY/T 151-2000.Methods of measurement for satellite digital television receive- only earth station- outdoor unit measurement.
4.6.3测量方法
室外单元的噪声温度，应在通带内指定的频率上测量(至少测量6个频率点，每点测量3次)，在每个频率点上测出的噪声温度实际是平均的噪卢温度，为保证测量结果的真实性，在测量室外单元上、下限频率点的噪声温度时，测试系统的本振频率应这样选择:
当室外单元采用高本振频率时(以3. 7GHz ~4.2GHz工作频段为例) :
在测量通带下限的噪声温度时，系统本振选用低本振频率;在测量通带上限的噪声温度时，选用高本振频率。例如室外单元的本振频率为5150M:z，精密接收机的中频频率为30MHz时，测量通带下限的噪声温度，本振频率选1420MHz;测量通带上限的噪声温度时，本振频率选980MHz。
当室外单元采用低本振频率时，则相反。
因为被测室外单元的噪声温度是以其输入端口为基准来确定的，所以计算也要基于端口的热、冷负载噪声温度。如果热、冷负载输出端口与被测室外单元输入端口之间搂有传输线或其他器件(如波导隔离器)，则应扣除它们的影响。
4.6.3.1按图3连接测量仪器和设备。将冷负载与室外单元输入口连接，调整精密接收机可变衰减器,使指示器指到接近满刻度的读数I。，记录读数1。和以分贝表示的衰减器读数A。
4.6.3.2将热负载与室外单元输入口连接，增加精密可变衰减器的衰减量，使精密接收机指示器得到相同的读数，记下此时的衰减器数值An。
4.6.3.3重复4.6.3.1和4. 6.3.2两次，得到相应的A。和A值，按公式(1)求出对应的Y，再用公式(2)求出平均值Y，单位为dB.
