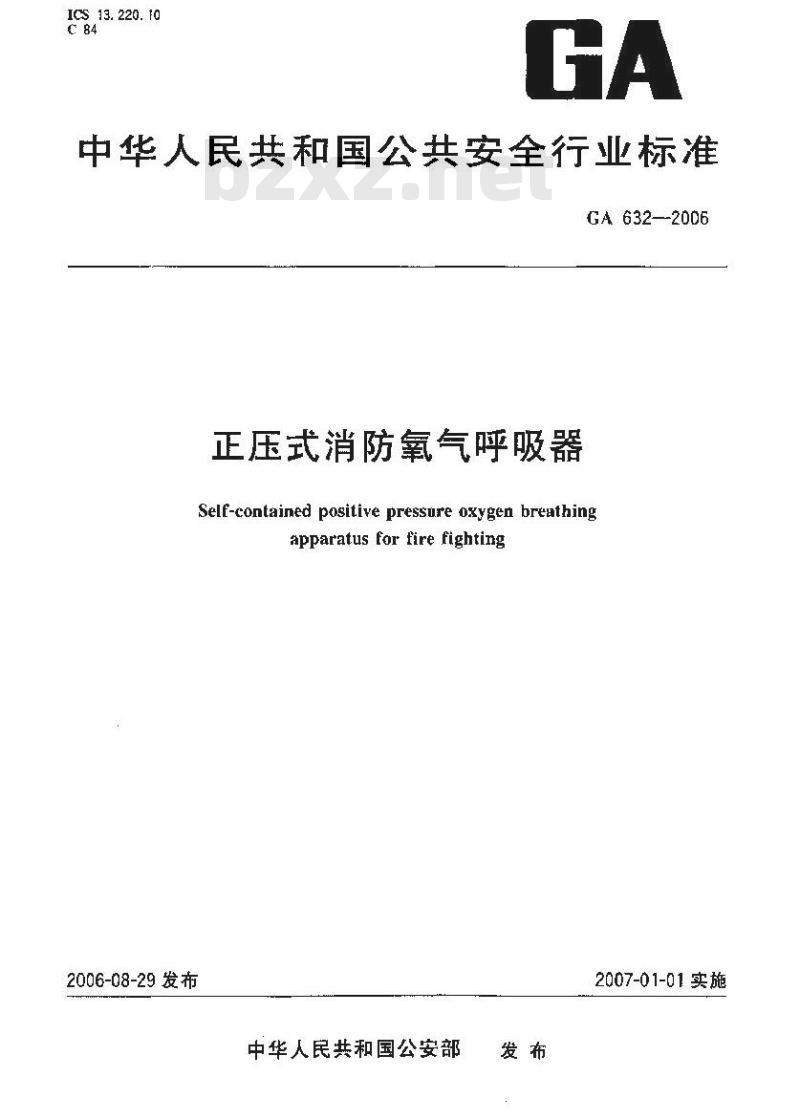

ICS 13. 220. 10
中华人民共和国公共安全行业标准GA 632--2006
正压式消防氧气呼吸器
Self-contained positive pressure oxygen breathingapparatusforfirefighting
2006-08-29发布
中华人民共和国公安部
2007-01-01实施

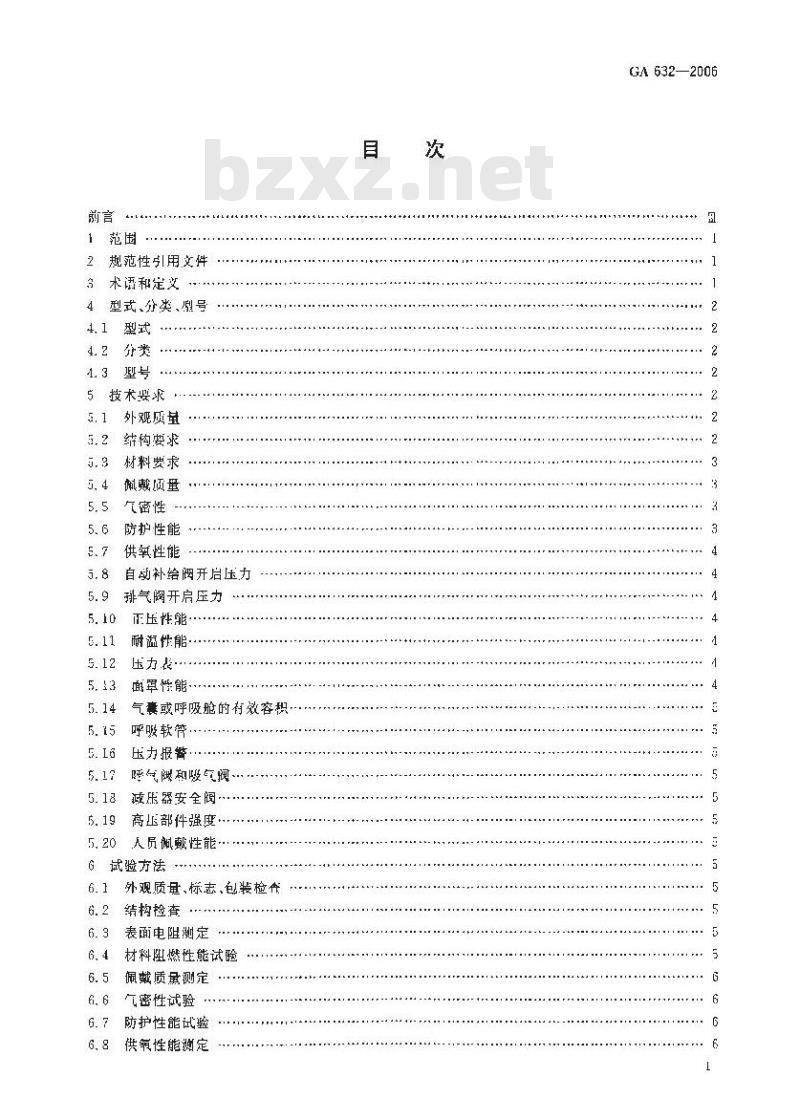

规范性引用文件
术语和定文
型式、分类、号
5技术要求
外观质量
缔构要求
材料要求
佩戴质量
气密性
防护性能
供氧性能
自动补给阀开启压力
气阀开启压力
正压性能·
耐温性能·
压力表
闻罩性能
气囊或呼吸舱的有效容积
呼吸软管
压力报替
呼气隧和暖气阀
减压器安全阅
高正部件强度
人员戴性能
6验方法
外观质量、标志、包装检食
结构捡查
表面电阻测定
材料阻燃性能试验
佩娥质量测定
气密性试验
防护性能试验
供氧性能测定
GA 632—2006
GA 632—2006

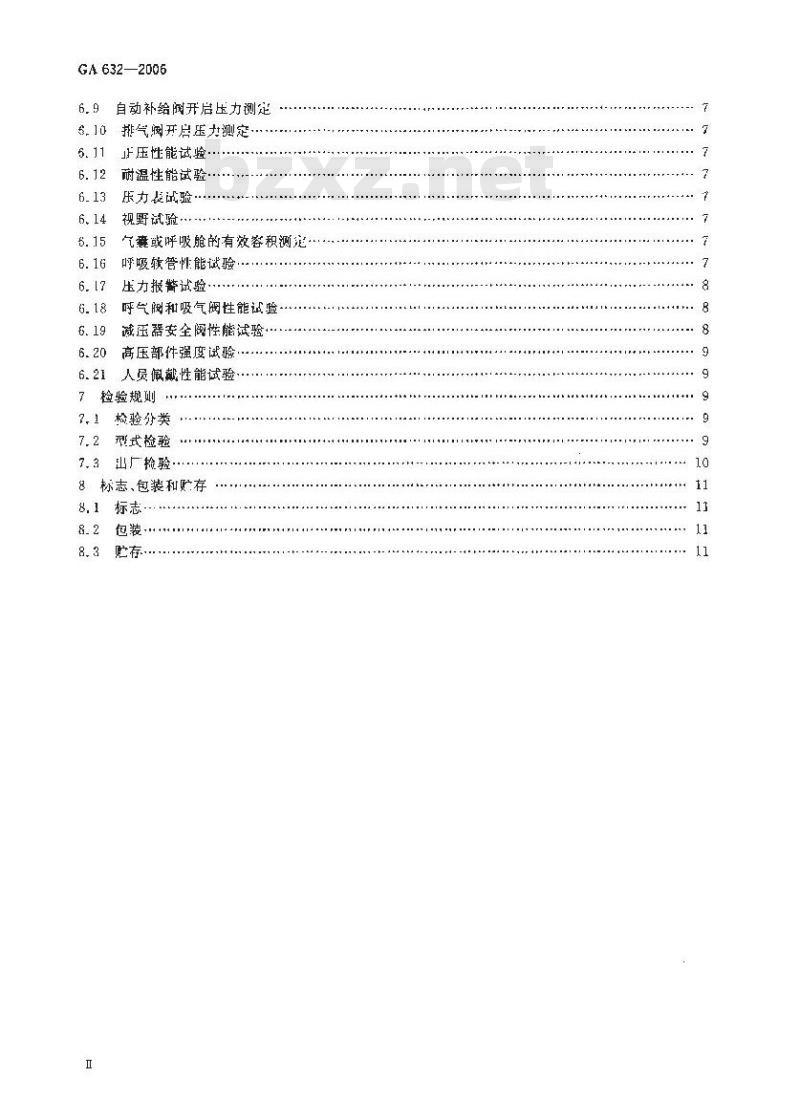

自动补给阀开启压力测定
排气阀开启压力测定免费标准下载网bzxz
正压性能试验
耐温性能试验
乐力表战验·
视野试验·
气囊或呼吸舱的有效容积测定
呼吸软管性能试验
压力报警试验
呼气阀和吸气阀性能试验
减压器安全阅性能试验
高压部件强度试验
人员佩戴性能试验
检验规则
检验分类
型式检验
7,3出厂捡验
8标志、包装和贮存
8.1标志·
G4 632--2006

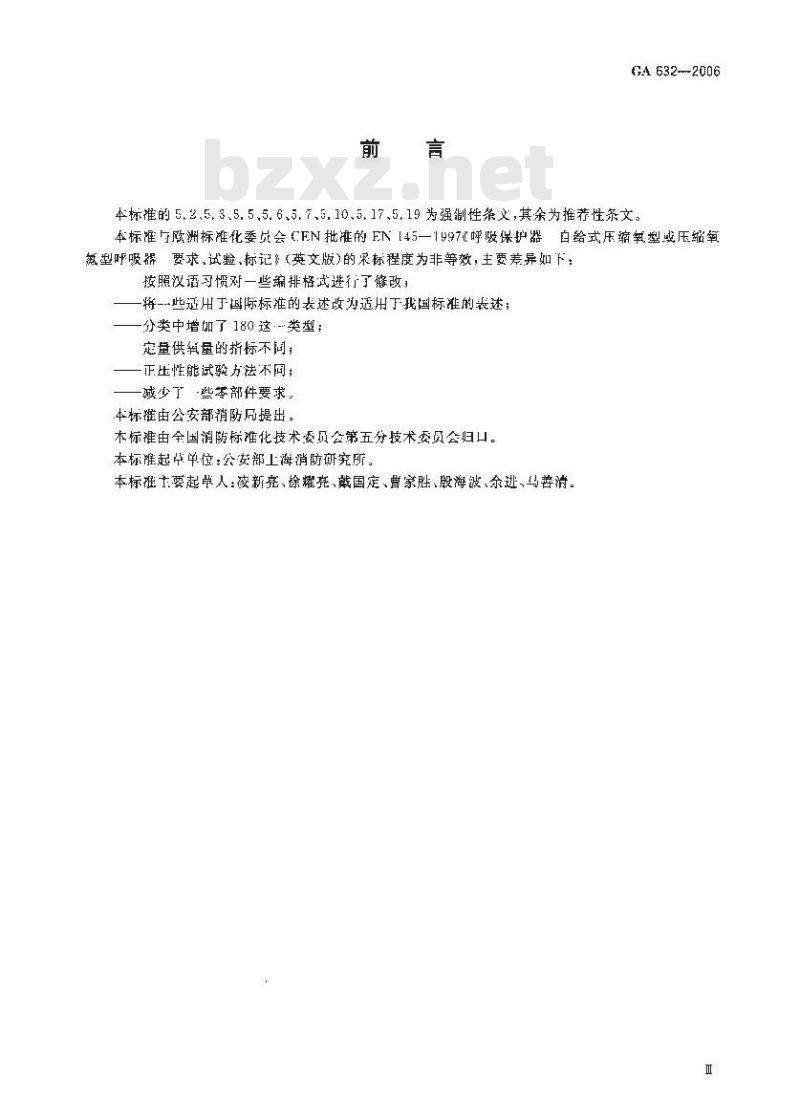

本标准的 5. 2,5. 3.5. 5,5. 6、5, 7,5. 10、5,17、5,19 为强制性条文,其余为推荐性条文。本标准与欧洲标准化委员会CEN批准的EN【45—1997i呼吸保护器白给式压缩氧型或压缩氧裁型呼吸器要求，试验、标记（英文版)的采标程度为非等效，主要差异如下：按照汉话习惯对一些编排格式进行了修改；将一·些透用于国际标准的表述改为适用于我国标准的述；分类中增加了180这·类型：
定量供氧量的指标不同；
-正压性能试验方法不同；
减少了些琴部件要求。
本标摊由公安部消防后提出：
本标准由全国消防标准化技术委员会第五分技术委员会归口。本标准起草单位：公安部上海消防研究所，本标士要起草人：凌新亮、徐耀亮、戴国定、曹家胜、殷海波、余逊、马善清。亚

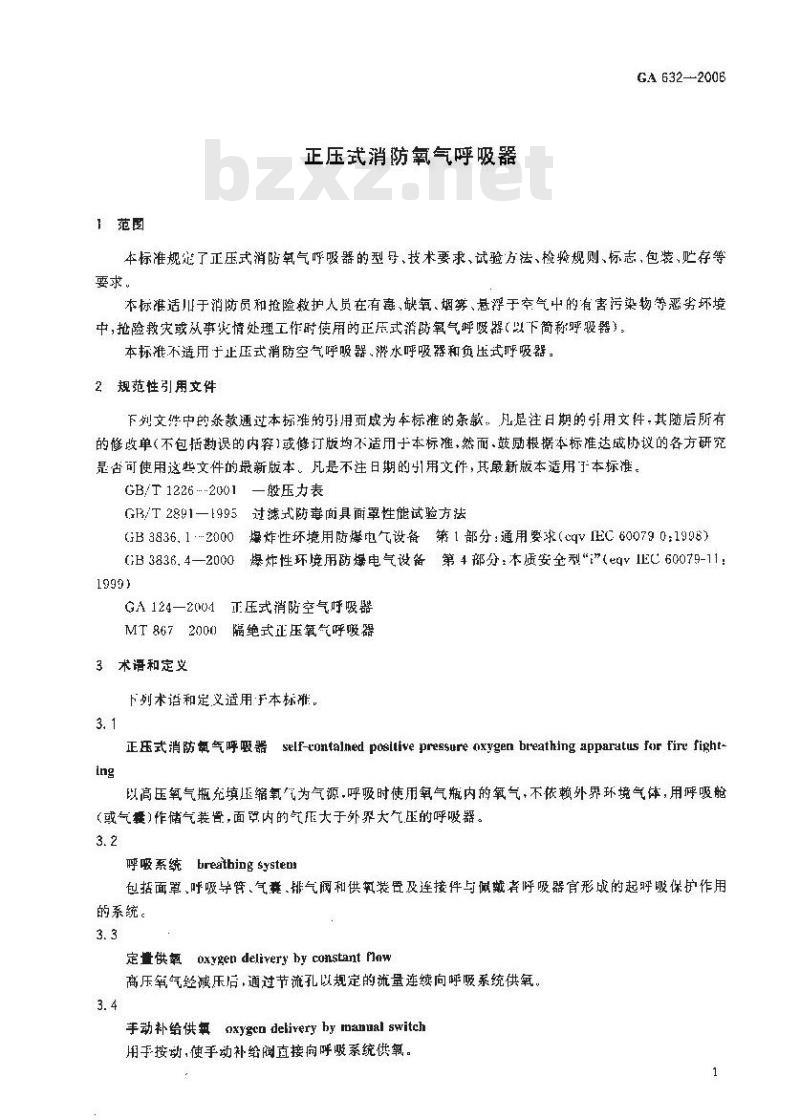

1范围
正压式消防氧气呼吸器
GA632-2006
本标准规定了正压式消防氧气呼吸器的型号、技术要求、试验方法、检验规则、标志，包装、贮存等要求。
本标难适川于消防员和抢险救护人员在有毒,缺氧、烟等、悬浮于空气中的有害污染物等恶劣坏境中，抢险救灾或从事炎情处理工作时使用的正斥式消防氧气呼暖器（以下简称呼吸器）。本标准不适用于止压式消防空气呼吸器、淤水呼吸器和负压式呼吸器2规范性引用文件
下列文性中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而、鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB/T12262001—般压力表
GB/T2891—1995过滤式防毒面具面罩性能试验方法GB3836.12000爆炸性坏境用防爆电气设餐第1部分：通用要求（cqVIEC600790：1998）GB3836.4-2000爆炸性环境用防爆电气设备第4部分：本质安全型\”（eqVIEC60079-11:1999)
GA124—2004正压式消防空气呼吸器MT8672000隔绝式正压氧气呼吸器3术语和定义
下列术语和定义适用于本标雅。3.1
正压式消防氧气呼吸器self-contalnedposilivepressureoxygenbreathingapparatus forfirefighting
以高压氧气瓶充填压缩氧为气源.呼吸时使用氧气瓶内的氧气，不依赖外界环境气体，用呼吸舱（或气囊)作储气装骨，面留内的气正大于外界大气压的呼吸器。3.2
呼吸系统breathingsystens
包面罩、呼吸导管、气衰、排气阅和供氧装受及连接件与佩戴者呼吸器官形成的起呼吸保护作用的系统。
定量供氧oxygen deliverybyconstant门aw高压氧气经减压后，通过节流孔以规定的流量连续向呼吸系统供氧。3. 4
手动补给供氧oxygcn delivery by manual switch用手按动，使手动补给阀直接向呼吸系统供氧。1
GA632—2006
自动扑给供氧oxygen delivery by demand vaive呼吸系统内压力下降到规定压万值时，自动补纷陶自动开启向呼吸系统供氧，3.6
自动排气阀automatic reltef valve低乐系统内的压力上升到规定值时排气阀自动川启向外界排气的装置。3.7
高压系统highpressure system!包括其久瓶、氧气瓶开关，减压器、于动补给阀和压力指示器等高压部分及其连接件形成的高正气路。
额定防护时间nminal prolection tinte在规定的作功功案条件下，呼吸器符合防护性能要求的使用时间。4型式、分类、型号
4.1型式
以高压氧气瓶充填压缩氨气作氧源（额定工作压力为20MPa)，低压储气部分有气赛式和呼吸舱式两种。
4.2分类
按额定防扩时间刻分为：60、120、180.240型四种类型。4.3型号
额定防护时间，min
低压储气型式（N为气囊式，C为呼吸舱式）-产品特征代号（7为正压式，Y为氧气）-产品类别代号(H为呼吸器）
消防员个人装备代号
示例：RHZYA240表示·具额定防护时闻为240min气变式的正压式消防氧气呼吸器：5技术要求
5.1外观质量
所有零部件应保持清洁，与氧接触部分应无油.涂漆、电链表面保护层色泽应均匀：致，与基体结合良好，不得有针孔、斑点、条纹、脱皮、起泡、擦伤和流痕等缺陷。5.2结构要求
呼吸器的结抱应简单，紧漆，结实，在狭小的通遵通往时呼吸器不应被攀挂。呼吸器的外形不应有妨碍使用的向外凸部分和尖角：呼吸器从佩戴者身工取下，面罩未取下时，佩戴者仍可继续呼吸。呼吸器外壳应有足够强度背壳（下壳）应符合人体背部外形，保证背负时舒适；用于固定上、下壳的合成松紧适度：正扣灵活，能防止意外捷开。气瓶瓶阀的安装位置应方便佩戴者开启或关闭瓶阀。压力表应显示瓶压力，其安装位置应方便佩裁者观察到压力值。2
着装带应能调节长度,扣紧后不虚发生滑脱。GA 632—2006
气瓶瓶阀在开启后应保证不会被无意关闭，如气瓶瓶阀开启启不可锁定，那么开启手轮应至少旅转两才能达到关闭状态，
呼吸器所用化学药品、佩裁时的唾浓或冷避水不应影响呼吸器的功能或对佩戴者造成危害。5. 3材料要求
呼吸器选用的材料+应有足够的机械强度，耐老化，耐腐蚀，呼吸器外壳如采用非金属材料，其表面电阻不虚大」1×10°。着装带、带扣、外壳、面罩和呼吸软管在阻燃性能试验后，不碰出现溶融现象，且续燃时问不应大下5%
呼吸器外部件选材.不充许用镁、钛、铝或含有这些金属成分的合金制造：与佩戴者皮肤接触的挪分，应选用对皮肤无刺激材料，与呼吸器官相过部分材料不应危害佩戴者健康。
5. 4佩截质量
呼吸器的佩戴质量应符合表1的姚定。表 佩戴质量
5.5气密性
5.5. T高压系统气密性
高压系统经气密性试验，在30min内不遍气。5, 5. 2 低压系统气密性
佩献质量/kg
低压系统经止压气密性试验,在: 1 min内其压小下降值不应大于 30 Pa。5.6防护性能
5.6.1额定防护时间内的防护性能额定陷势时阅内的防护性能应符合表2的规定，表 2额定防护时间内的防护性能日
吸气中氧气浓度/%
吸气中二氧化碳浓度/头
暖气湿茂/℃
呼气阻力/Pa
吸气阻力/Pa
5.6.2重型劳动强度下的防护性能重型劳动强度下的防护性能应符合表3的规定。求
GA632--2006
5.7供氧性能
吸气中毂气液度/
表 3重型劳动强度下的防护性
吸气中二氧化碳浓度/5%
吸气湿度
呼气阻力/PE
吸气阻力/Pa
5. 7. 1 定量供氧量
当呼吸器高压系统压力为<20~-2)MPa时，定量供氧量不应小于1.4L/min。5.7.2自动补给供氧量
呼吸器高压系统压力为（20～3)MIa时，自动补给供氧早不应小于80L/min。5.7.3手动补给供氧量
当呼吸器高压系统压力为（20～3)MPa时，于动补给供氧量不应小于80L/min。5.8自动补给阀开启压力
呼吸器自动补给阅开肩时，具低压系统中的压打应为（50～250)Pa=5.9排气阀开启压力
当向气囊或呼吸舱内通人1.4L/min流单的稳定气流时,排气阀的开启压力应为(400--700)Pa.5.10正压性能
在呼吸频率25次/min,呼吸流量50l/min时，呼吸器的面罩内应始终保持正压。5. 11 耐温性能
不接气瓶、不充填CO，吸收剂（或不接清净罐）、不装冷却元件的呼吸器，经耐温试验后，各部件应无发硬、开裂、发黏和变形等现象，且仍应符合5.5、表3和5.7的规定。5.12压力表
压力表的外应有橡胶防扩套,外壳直径不成大于60 mm。压力表的测量范围应为(0-30)MPa.精度不应低于2.5级，最小分格值不应大于1MPa。压力表标度盘上警报压力值段和 20 MPa 处应有明显指示在暗淡或熙暗的环境下，戴者应能读出医力指示值。在防水性能试验后,力表内不得进水，当压力在同其连接的软管脱开时，在氧气瓶内压力为20MPa的情况下其漏气照不应大于25I/min.
压力表的其他性能成符合GB/T 1226—2001的规定。5.13面罩性能
面罩质单应分布对称，头带或头罩应能根锯佩戴者头部的需要自由谢整，其能合柜成与佩裁存面部密合良好,无明显压痛感,在额楚防护时问内视窗不应上雾，视窗为大眼窗，成使用透性能良好的无色透明材料，并不应产生视觉变形现象。视盱成符合表1的规定。
5. 14气囊或呼吸舱的有效容积
气囊或呼吸舱的有效容积不应小于 5 L。5.15呼吸软管
5.15.1呼吸软管的气密性和伸长率表 4视野
总规/%
双目视野/%
下方视野次
呼吸软管应柔韧气密.李曲时能保持气路畅通，伸长率不成小于20%。5.15.2呼吸软管的强度
经减压器最大输出压力值的2倍水压试验后应无渗漏。5. 16 压力报餐
当气瓶在开启、关闭及余压为(5.5士0.5)MPa时应发出示市响。要
GA 632--2006
余压报警率级强度成大于70B(A),冲响时间应在(300)s范围内,且警最大耗气量不应大于 5 L/min。
如采用电子报警装置其防爆性能应符合（B3836.1—2000和GB3836.42000的规定。5. 17呼气阀和吸气阀
5. 17. 1 逆向漏气量
呼气阀,吸气阀的逆向痛气量不应大于心, 3 [./min。5. 17.2通气阻力
呼气阀、吸气阀的通气阻力不应大于3 Pa.5.18减压器安全阀
安全阀的开启压力与全排气压力应在减压器最大出压力值的(120～2(00)%范围内,关闭压力不应小于减压器最大输出压力值。5. 19高压部件强度
高压部件经30MPa水压试验后应无渗漏和异常变形。5.20人员佩戴性能
佩戴人负主溅感觉应良好，无供气不是现象。6试验方法
6.1外观质量、标志,包装检查
用目测方法检查呼吸器的外观质显、标志和包装，结果应符合5.1、8.1和8.2的规定。6.2结构检查
用目测、主观感耍方法检查呼吸器的结构，结果应符合5,2的规定，6. 3表面电阻测定
表商电阻测定按(3 3836. 1--2000 中23.4.7. 8的规定进行,结果应符合 5.3的规定。6. 4 材料阻燃性能试验
6. 4.1装带、带扣和外壳燃性能试验着装情，带扣和外壳阻燃性能试验按（A124一2004中6.2.1的规定进行，结果应符合5.3的规定，
GA 632-2006
面罩，呼吸软管阻燃性能试验
面罩、呼吸软管阻燃性能试验按GA124—2004中6.2.2的规定进行，结果应符合5.3的规定。6.5佩戴质量测定
用量程为(0～30)k,精度为 1/3 000的电子秤测定呼吸器的佩戴质,结果应符合表 1 的规定。6. 6 气密性试验
6.6,1高压系统气密性试验
接好气瓶（气瓶压力为18MPa以上）.开启瓶阀，保持30min，用皂途燃呼吸高压系统各个接头处，结果应符合5.5.1的规定。
6.6.2低压系统气密性试验
关闭排气阀，连接面罩纳呼气软管在系统中通过三通接人压差计和压气泵然后向系统内充气加压到 800 Pa,关闭气路,启动秒表计时,观察并记录 1 min 内压力的下降值,结果应符合 5. 5. 2 的规定。6.7防护性能试验
6，了，1赖定防护时间内的防护性能试验试验条件如表5，夜器设备、试验步骤、试验记录按MT867一2000中6.2.1,6.2.3和6.2.1的规定进行,结果应符合表 2 的规定。表 5赖定防护时间内的防护性能试验参数恒温箱温度/
测定起止吋间/min
8--120
0-~180
0--240
重型劳动强度下的防护性能试验吸量！
(L./tnin)
呼吸试验条件
呼吸频率
(饮/min）
CO,进入量/
(L/min)
试验条作如表6,议器设备,试验步骤,试验记录按 MT 867一2000 中 6. 2. [、6.2. 3 和 6.2. 4 的规定逃行,结果应符合表3 的规定。
更型劳动强度下的防护性能试验参数恒温鞘温度！
6.8供氧性能测定
6. 8. 1 定量供氧量测定
测定起止时间/nin
0 ~ 30
0 -- 30
呼唆黄/
(L/ntin)
呼吸试验条件
呼啵颜率，
(次/min）
CO 进人显/
抽氧/
(L/min)
当呼吸器高压系统压力为(21～2)MPa 时,旧量程为(0. 3～3)L/min,精度为 4 级的转子流量计测定,结果应符合 5. 7. 1 的规定。6.8.2自动补给供氧盘测定
当呼吸罹高压系统压力为(20~3)MPa时,用量程为(16~～160)I/min,精度为2.级的转了流量计测定,结果应符合 3. 7.2 的规定。G
6.8.3手动补给供氧量测定
GA 6322006
当呼吸器高压系统压力为(20 ~~3)MPa 附,按手动补绘阀:用量程为(16 ~[60)I./tuin,精度为 2. 级的转子流鼠计测定,结果成符合5.7.3的规定。6.9自动补给阀开启压力测定
将呼吸器置丁水平位置,连接呼吸器校验仪的水柱计和吸气泵,打开氧气瓶开关.从面胃处以(8~12)L/min流量向外轴气，察自动补给阀开启供氧时的水柱压力计指示的压力值，结果应符合5.8的规定。
6.10排气阀开启压力测定
将呼吸器水平放置，连接呼吸器检否仪或校验台的水杜计.关闭排气阀，打开氧气瓶阅门，向低压系统内以测得的定量供氧量供氧，规察并记录呼吸器排气阀元府时的压力值，结果成符合5.9的规定。6.11正压性能试验
将呼吸器的面罩气密地佩鼓在呼吸器综合捡测仪的头模上，其呼吸接口回人工肿相连,按呼吸频率25次/nmin.呼吸流量501./rnin设是人上肺，完全开肩气瓶瓶阀，启动人工肺，测鼠氧气瓶内压分别为(20~18)MPa、(7--5)MPa、（1-~2)MPa压力值段时面罩内的压力.结架应符个5.10的规定。6.12耐温性能试验
把不接氧气瓶且不带冷却元件、不带CC)2吸收剂的呼吸器放人（一20二2)的低温箱内变存16h，取出后再放入（612)℃的高温铲内贮存16h，取出后冷却至率温，然店检食各零部件.结果应符合5.1[的规定。
将经过耐温性能试验且检查合格的样品，分别按6.6、6.7.2和6.8的规定进行试验，结果应符合5.5、3和5.7的规定，
6.13压力表试验
6.13.1压力表外充直径测定
用游标卡尺测定压力表的外壳自径，结果应符合5.12的规定。6.13.2压力表防水性能试验
将压力表设没在水祖不低于5℃的清水中 24 b,结果应符合 5. 12 的规楚。6.13.3压力表导气管漏气量试验在氧气瓶内压力,为20 MPa时,卸下压力表,装上流量计,完全开启气瓶瓶阀，测量压表导气管的漏气量，结果减符合5.12的规定。6.14视野试验
视野试验按GB/T28911995中3.3的规定进行，结果应符合表4的规定。6.15气囊或呼吸舱的有效容积测定把呼吸器置于水平位置，姥住定供气孔·问气衰内或呼吸仓内迹气，到排气阀（孔）开始排气时停止通气，用抽气装置（采气泵接式流星计)从中向外插气·到自动补给阀用启为止，在湿式气体流量计上测出的积即为有效容积，结果应符合5，14的规定。6.16呼吸软管性能试验
6.16.1呼吸软管的气密性和伸长率测定把软管一端吊起,测量其白然长度为α（不包括接头),然后在其另一端施血负荷1)N.5 nin后测其长度为仰长率则为（)/×100%测定时目测是否行开裂.悦胶穿现象。在拉仲试验后的呼吸软管内,施加 1.5 kPa 的气压（通人气体慢慢形成压力),检查漏气情况,结果应符合 5. 15.1的规定。
6.16.2呼吸软管的强度试验
在呼吸软管中加人减压器最大输出斥力值的2倍水斥力，历时15min，结果应符合5.15.2的规定。7
GA 632---2006
6.17压力报警试验
6.17.1余压报替的报警压力、声级强度、声响时间定当气瓶乐压了下降没出警示声响时，观察报警压力及压力变化情况，并在距离报誉器正前方1丑处用声级计和秒表测定声级强度和声响时间，结果成符合5.16的规定。6. 17.2余压报蓄的最大耗气整测定将报警器输出端同量程为(1~10)1/min，精度为2.5级的转子流量计相连，改变报警器输人端压力+测量报警器余压报警声响时问内的最大输流量，结果店符合5.16的规定。6.17.3电字报装哲的防爆性能试验电子报警装肾的防滕性能试验按GB3836.1—2000和GB3836.42000的规定进行，结果应符介5.16的规定，
6. 18呼气阀和吸气阀性能试验
6，18，1呼气阀和吸气阀的逆向漏气测定呼气阀和吸气阀的逆向漏气筐测定装置示意图如图1连接，把呼气阀或吸气阀逆向接到装置气路上，通人流量为(1.510.1>L/min的稳定气流，使通气压力保持在（080±10)Pa.测定1min进入湿气体流量计的漏气量,结果应符合5.17. 1的规定。源
1—水柱瓶：
2——转子流量计(测量范国 0. L/mn~3 L./min,精度 4 级):三通管；
4一呼午调或吸气阀；
5 . —混式气体流至计<额定流型 500 L/h,容卫 5 1.,精度 2, 5 级)。图1呼气润和吸气阀的逆向气量测定装罩示意图6.18.2呼气阀和吸气阀的通气阻力测定呼气阀和吸气阙的通汽阻力测定装置如图2连接，从流量计人口处向装置系统内通人(30工2)1./min的稳定气流-记录压力计指示值，诚去测试装置的空白阻力，即为通气阻力,结果应符台5. 17. 2 的规定。
：-水柱床方计(测垫范固 0 Pa-- [ 200 Pa+分度有 10 Pa)2—--转子疏盘计（测盘范围5L.min~451./min,精度2.5级)3-—-—通管：
4—呼气阀或毁气润。
图2呼气阀和吸气阀的通气阻力测定装置示意图6.19减压器安金性能试验
a）在减正器输出压力端装1量程为(0～4)MPa、精度在1.5级以上的压力表，F启气瓶瓶阀，测量气瓶额定工作压力至2MPa范围内碱压器的最大输出压力值：8
