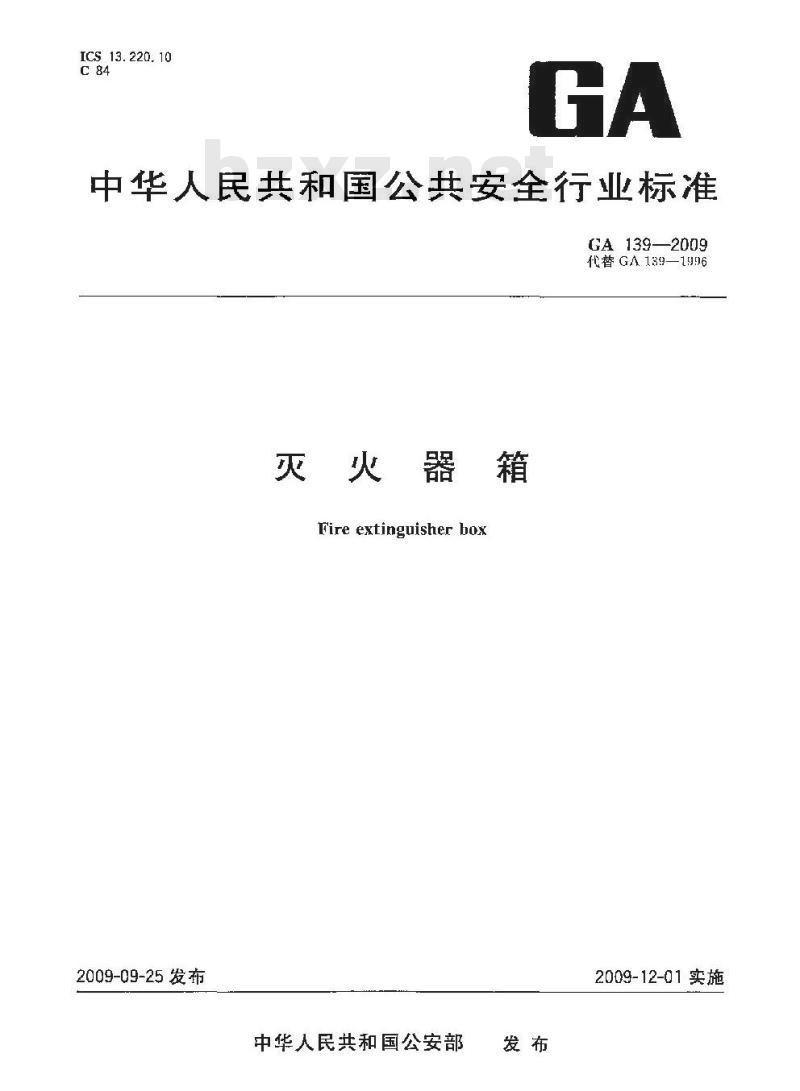

【GA公共安全标准】 灭火器箱

ICS 13. 220. 10
中华人民共和国公共安全行业标准GA 139—2009
代替GA139—1996
灭火器箱
Fire extinguisherbox
2009-09-25发布
中华人民共和国公安部
2009-12-01实施

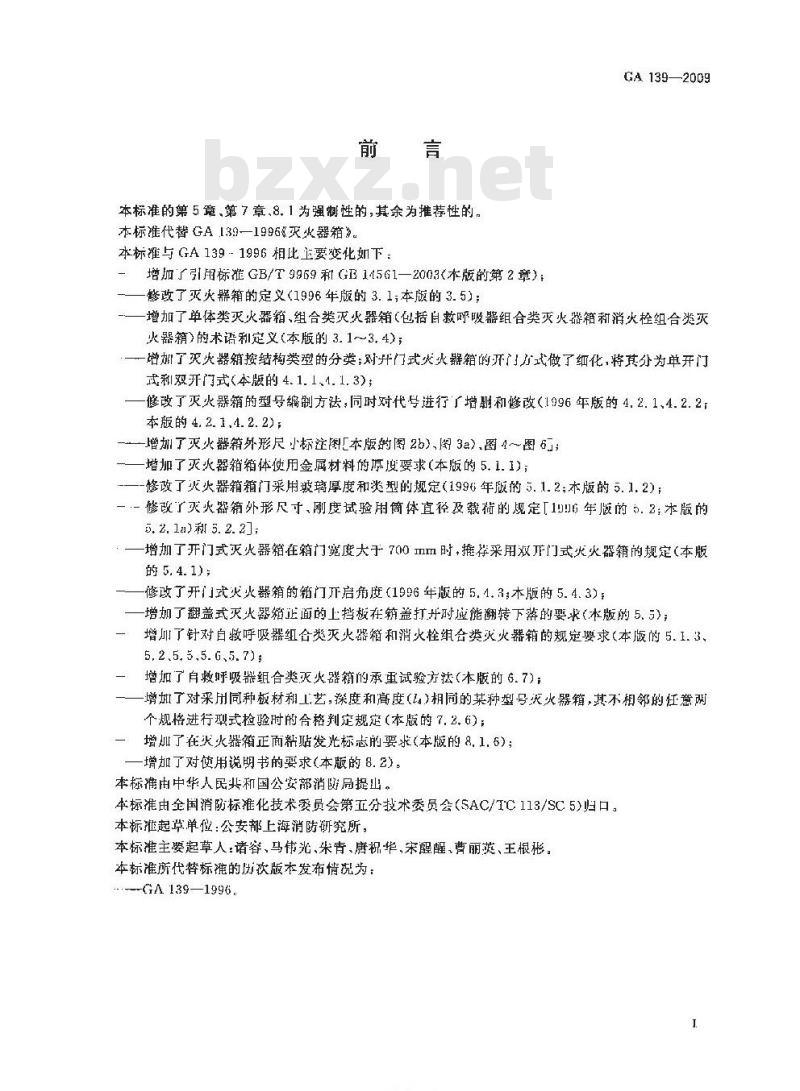

本标准的第 5 章,第 7 章,8. 1 为强制性的,其余为推荐性的,本标准代替GA139—1996灭火器箱》。本标准与GA139-1996相比主要变化如下-增加了引用标准GB/T9969和GB14561—2003（本版的第2章）：一——修改了灭火器箱的定义（1996年版的3.1本版的3.5）；GA139—2009
-一增加了单体类灭火器箱、组合类灭火器箱（包括自救呼吸器组合类灭火器箱和消火栓组合类灭火器箱>的术语利定义(本版的3.1～3.4)；一一蹭娜了灭火器箱按结构类型的分类；对开门式火火器箱的开门力式做了细化，将其分为单开门式和双开门式《本版的4.1.1、1.1.3)；一修改了灭火器箱的型号编制方法，同时对代号进行了增翻和修改（1996年版的4.2.1、4.2.2；本版的4.2.1.4.2.2)；
增加了灭火器箱外形尺小标注本版的图2），图3a图4图6一增加了灭火器箱箱体使用金属材料的原度要求（本版的5.1.1)；一-修改了灭火器箱箱门采用玻璃厚度和类型的规定（1996年版的5.1.2；木版的5.1.2)；一一修改了灭火器箱外形尺寸、度试验用简体直径及藏荷的规定［10G年版的5.2；求版的5, 2. 1a)利 5. 2. 2];
：一增加了开门式灭火器箱在箱门宽度大于700mm时，摊荐采用双门式火火器箱的规定（本版的 5. 4. 1 ;
修改了开门式火火箱的箱门开启角度（1996年版的5.1.3；木版的5.4.3）；一增加了翻盖式灭火器箱正面的上挡板在箱盖打时应能翻转下落的要求（本版的5.5）；增血了针对白救呼吸器组合类灭火器箱和消火栓组合类灭火器箱的规定要求（本版的5.1.3、5.2.5. 5,5.6、5.7);
增加了自救呼吸器组合类灭火器箱的承重试验方法（本版的6.7）：一增划了对采用同种板材和工艺，深度和高度（）相同的某种型号次火器箱，其不相邻的任意两个规格进行型式检验时的合格判定规定（本版的7.2.6)；增加了在火火器箱正面粘贴发光标志的要求（本版的8.1.6)；一增加了对使用说期书的要求(本版的8.2)。本标由中华人民共和国公安部消朗局提出。本标准由全国消防标推化技术委员会第工分技术委员会(SAC/TC113/SC5)归口。本标准起草单位：公安部上海消防研究所：本标准主婴起草人：诸容、马伟光、朱青、唐祝华，宋醒醒、曹丽英、王根彬，本标准所代替标准的历次版本发布情况为：---GA 139—1996.
TYIKAONYKAca
1范闺
灭火器箱
GA 139—2009

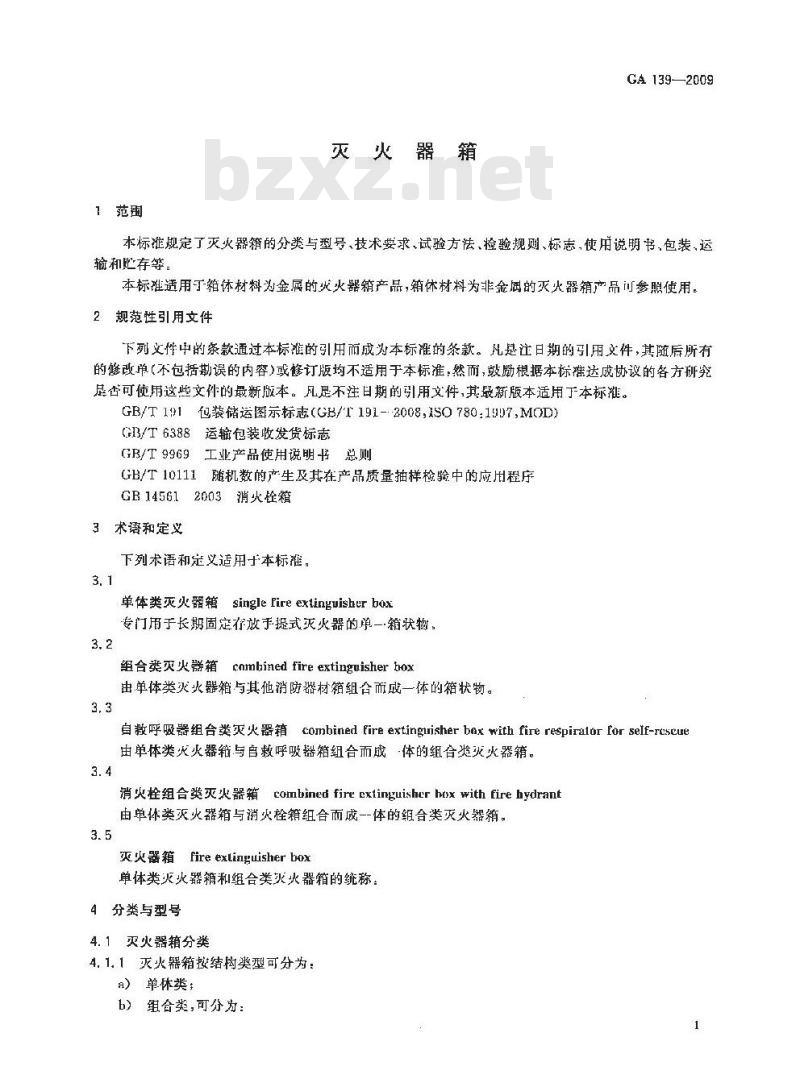

本标谁规定了灭火器箱的分类与型号、技术要求、试验方法、检验规则、标志，使用说明书，包装，运输和些存等。
本标难适用丁箱体材料为金属的火火器箱产品，箱休材料为非金属的灭火器箱产品可参照使用。2规范性引用文件
下列义件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用义件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储送图示标志(GB/T191-·2008,1SO780:15D7,MOD)GB/T6388运输包装收发货标志
GB/T 99G9工业产品使用说明书
GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB145612003消火栓箱
3术语和定义
下列术语和定义适用于本标雅。3. 1
单体类灭火器箱singlePireextinguisherbox专门用于长期固定存放于提式灭火器的单一·箱状物，3.2
组合类灭火器箱cambined fire extinguisher box由单体类灭火器箱与其他消防器材箱组合而成一体的箱状物。3.3
自教呼吸器组台类灰火器箱combined fire extinguisher bax withfire respiralor for self-rcscue由单体类火火器籍与自敷呼吸器箱组合而成体的组合灭火器箱。3.4
消火栓组合类灭火器箱combined fire extinguisher hiox with fire hydrant由单体类灭火器箱与消火栓箱组合而成一-体的组合类灭火器箱。3.5
灭火器箱fire extinguisher box单体类灭火器箱和组合类灭火器箱的统称4分类与型号
4.1灭火器箱分类
4.1.1灭火器箱按结构类型可分为：a）单休类；
b）组合类，可分为：
GA139—2009
自救呼吸器组合类（以下简称呼组合类）；消火栓组合类（以下简称栓组合类）。4.1.2灭火器箱按放置型式可分为：a）置地型；
h）嵌墙型，
4.1.3灭火器箱按开启方式川分为：a）翻盖式；
b）开门式,可分为：
单开门式；
双开门式，
4.2灭火器箱型号
4.2.1型号编制

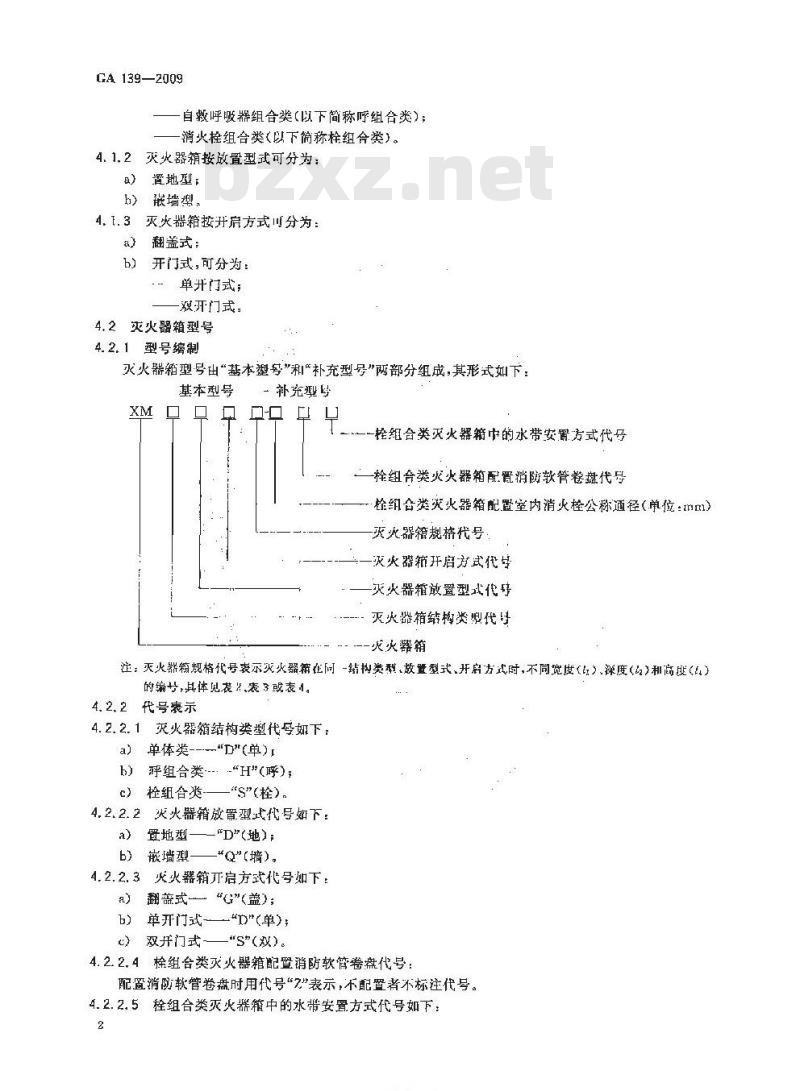

灭火器箱型号由“基本塑号”和\补充型号\两部分组成其形式如下，基本型号
补充型
栓组合类灭火器箱中的水带安置方式代号一栓组合类火火器箱配胃消防软管卷盘代号栓组含类灾火器箱配置室内消火栓公称通径（单位：\m）灭火器箱规格代号：
一灭火器箱开启方式代号
灭火器箱放置型式代砖
灭火器箱结构炎型代
火火器箱
注：灭火器箱规格代号衰示灾火器箱在同-钻构类型，放置型式，开启方式时，不同宽度（1）深度（2）和商度（1）的编,其体见袭表3或表1。
4.2.2代号表示
4.2.2.1灭火器箱结构类型代母如下：a)单体类--“D\(单)
b）萍组合类--“H\(呼)；
c）检组合类-
“S\（栓)。
4.2.2.2火火器箱放置型式代号如下：a）置地型—_\D\(地)；
b）嵌墙型——*Q\墙）。
4.2.2.3火火器箱π启方式代号如下：翻式-“G”《盖）；
b)单开门式→“\(单);
双开门式
-\s\(双)。
4.2.2.4检组合类灭火器箱配暨消防软管卷盘代号：配置消防软管卷盘时用代号\7\表示，不配置者不标注代号。4.2.2.5栓组合类灭火幕箱中的水带安置方式代号如下：2
YKANIKAca
日)卷式—“P\(盘);
\j\（卷)：
h）卷置式一
c）托架式“\托；
d）挂臀武不用代表示
4.2.3标记示例
GA139—2009
示例1:翻益式置地型单体类灭火器箱的境度t;=630mum，深度Lg=160mm，高度4=450Imm，标记为：XMDDG14
示例2:双开门式置地型呼组合类灭火器箱的宽度1=690mm，深度=240mm，高度l4-750mm，标记为：XMH0933
示例3:单开门式嵌墙型检组合类灭火器箱的宽度11=了%0mm，深度1=320加m,高度14=G00mm，水带为盘卷式安置，内配消防软管卷盘及公称通径65IUn的室内消火栓，标记为；XMSQL29-65ZP。4.3灭火器箱外形尺寸标注

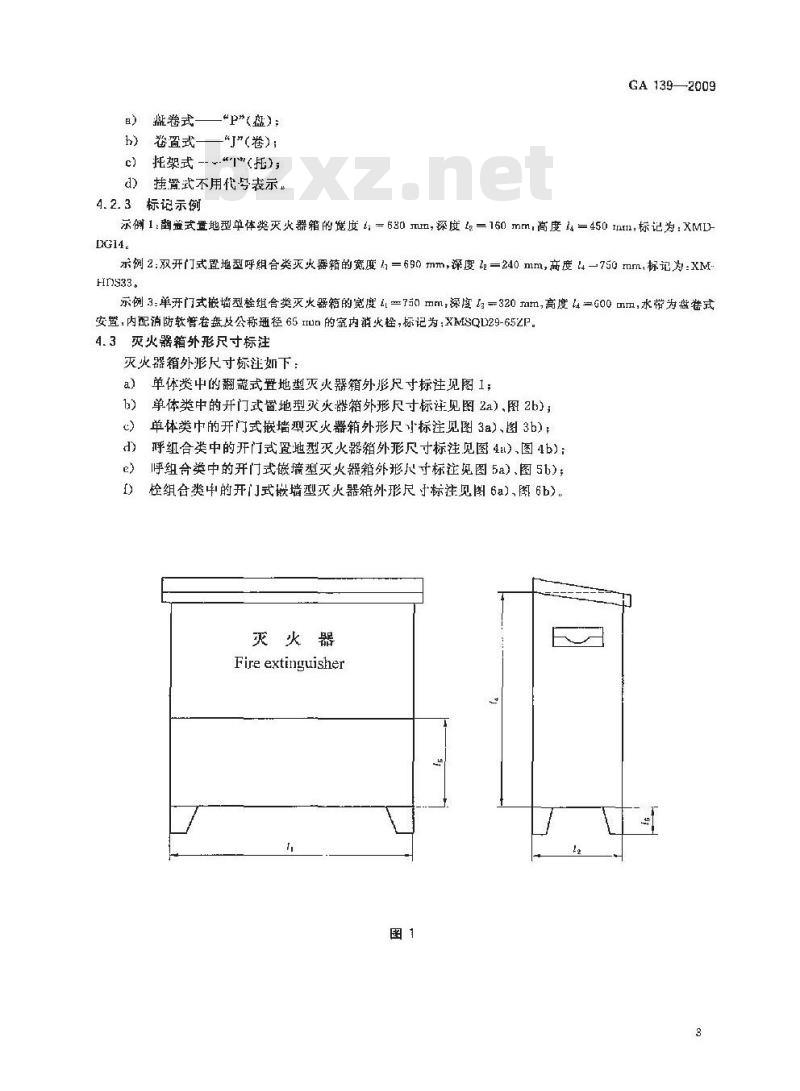

灭火器箱外形尺寸标注如下：
a）单体类中的翻盖式置地型灭火器箱外形尺寸标注见图1；单体类中的开门式暨地型灭火器箱外形尺寸标注见图2a）、图2b)；5）
单体类中的开门式嵌墙型灭火器箱外形尺小标注见图3a)、图3b)c
呼组合类中的开门式置地型灭火器箱外形尺寸标注见图4:l).图4b)：呼组合类中的开门式嵌墙型灭火器箱外形寸标注见图5a）、图5b)；e
检组合类中的开门式嵌墙型灭火器箱外形尺寸标注见图6a)、图6b)。灭火器
Fire extinguisher
GA 139--2009
灭火器
Fire extinguisher
Fire extfinguisher
图2ay
图2b)
TKANYKAca
灭火器
Fire extinguisher
Fire exfinguisher
图3a）
图3b）
GA 1392009
GA 139--2009
自救呼吸器
Respiratorfor self-rescue
灭火器
Fireextinguisher
白救哦
图4a)
Respirator for self-rescue
Fire extinguisher
图4b)
TYIKAONYKAca
自救呼吸器
Respirator for self-rescue
灭火器
Fireextingnisher
文啊吸器
Respirator fbr self-rescue
Fire cxinguisher
图5a)
图5h）
GA 139-—2009
GA 139--2009
消火栓
Fire hydrant
灭火器
Fire extinguisher
消火栓
Firc hydranl
灭火器
Fire extiguisher
图6a)
图6b）
TYIKAONYKAca
5技术要求
5.1材料
GA 139—2009
5.1.1灭火器箱箱体应使用厚度符合表1规定的薄钢板、铝合金板或不锈钢板等企属材料制造。5.1.2灭火器箱箱门可选用金属或非金属材料。当箱门采用玻璃时，玻璃摩度不应小于4mm。5.1.3栓组合类火火器箱的消火栓箱体中，水带挂架、托架利水带盘应用耐腐蚀的材料或经耐腐蚀处理的材料制成。
表1灭火器籍籍箱体的金属材料厚度放置型式
置地型
嵌瑙型
箱体高度(箱体项层与底面的距离）o0
2500.4800
>500且<800
5.2外形尺寸和极限偏差
5.2.1外形尺寸
外形尺寸要求如下：
a）单体类灭火箱外形应符含表2的规定；b）呼组合类求火器箱外形尺寸应符合表3的规定；检组合类灭火器箱外兆尽于应符合兼1的规定。5.2.2极限偏差
箱体的金展材料厚度免费标准bzxz.net
中位为案表
灭火器箱外形尺寸的数值不超过1000mm时，其极限偏格为士4mm;灭火器箱外形尺寸的数值超过1000m时，其极限偏差为±6mm。5.3外观质量
5.3.1灭火器箱箱体应端正，术应有亟斜、翘曲等变形现象，箱体各表面应无阅凸不平等加工缺陷。5.3.2置地型灭火器箱应能平稳安放，在水平地面上不应有倾斜摇见。5.3.3灭火器箱箱门关阅到位后，应与四周框面平齐，其平面度公差不应人于2mm；箱门与框之叫的间隙应均匀平直，最大间獻不应太手2.5mm：5.3.4炎灭器箱止面上的零部件出箱门外表平面的高度不应大于151I1;其余各面的零部件.门出该面外表面的高度不应超过10mim.箱盖在正面上凸出不应超过 30mm，在侧而上凸出不应超过 45 mm,但均不应小于15mII：5.3.5灭火器箱箱体焊接或铆接应牢固，不应有烧穿、焊癌、毛刺和印等缺陷；冲压件表而不应有折皱等缺陷。
5.3.6灭火器箱表面应具有抗腐蚀能力。用不耐腐蚀的金属材料制造的灭火器箱表面应进行染装处理，其涂层应光滑平整，色泽均勾，无流狼、龟裂、气泡、划痕、碰伤和剥落等缺陷。5.4箱门（箱盖）性能
5.4.1开门式灭火器箱应设置箱门关紧装置，但不应安装锁具。箱门宽度大于700mm的开门式灭火器箱宜采用双并门式。
5,4.2灭火箱箱门(箱盖)开启操作应轻便灵活,光卡阻现象,开启力不应大于50 N。5.4.3开门式灭火器箱的箱门开启角度不应小于160°；翻盖式火火器箱的箱盖开启角度不应小于100°。
GA 139—2009
5.5箱体结构
翻盖式灭火器箱正面的上挡板在箱盖打开时应能翻转下薪栓组合类炙火器箱的消火栓箱体部分，其水带安置情况应符合GB14561一2003中5.14的规定。存放灭火器的箱体部分，其底部应设有排水孔。5.6刚度性能
置地型灭火器箱应进行测度试验，试验后不应发生脱底、脱煤，明显变形和箱门（箱盖）不能正常开启等现象。
检组合类灭火器箱的消火检箱体部分，其刚度性能应符合GB14561—2003中5.12的规定。5.7承重性能
呼组合类灭火器箱中存放白救呼吸器的底板应进行承重试验，试验后不应发生底板脱落利影响箱门正带开启等现象。
表2单体类灭火器箱外形尺寸
外形尺寸/
湛本型
宽度：深度12
450225
注1：XMDDG类型的灭火器箱外形尺寸中无尺寸。裁截/N
注2：XMTTD,XMTTS类型的灭火器箱外形尺小无和s尺寸注3：XMDQD,XMDQS类型的灭火器箱外形尺寸中无和尺寸。2规格为11,2!,31,41的地划灭火器箱不应使用，10
TYIKAONYKAca
前度试验所
简体的直轻/rnm
器材配置
宜存效的最大规格类
型手提式灭火器及最
少可存放的具数
规格类型
2 L水基型或
2kg干粉或2kg
猎净气体等手
提式灭火器
2 kg 二氨化碳
或31.水基型
或 4 kg 干帮或
4kg洁净气体
等事提武火
3 kn 二氧化碳
或6L水基型
或 6 kg 十粉或
6kg洁净气体
等手提式灭
7kg 二氧化谈
或L水基型
或12kg粉等
手提式炎火器
