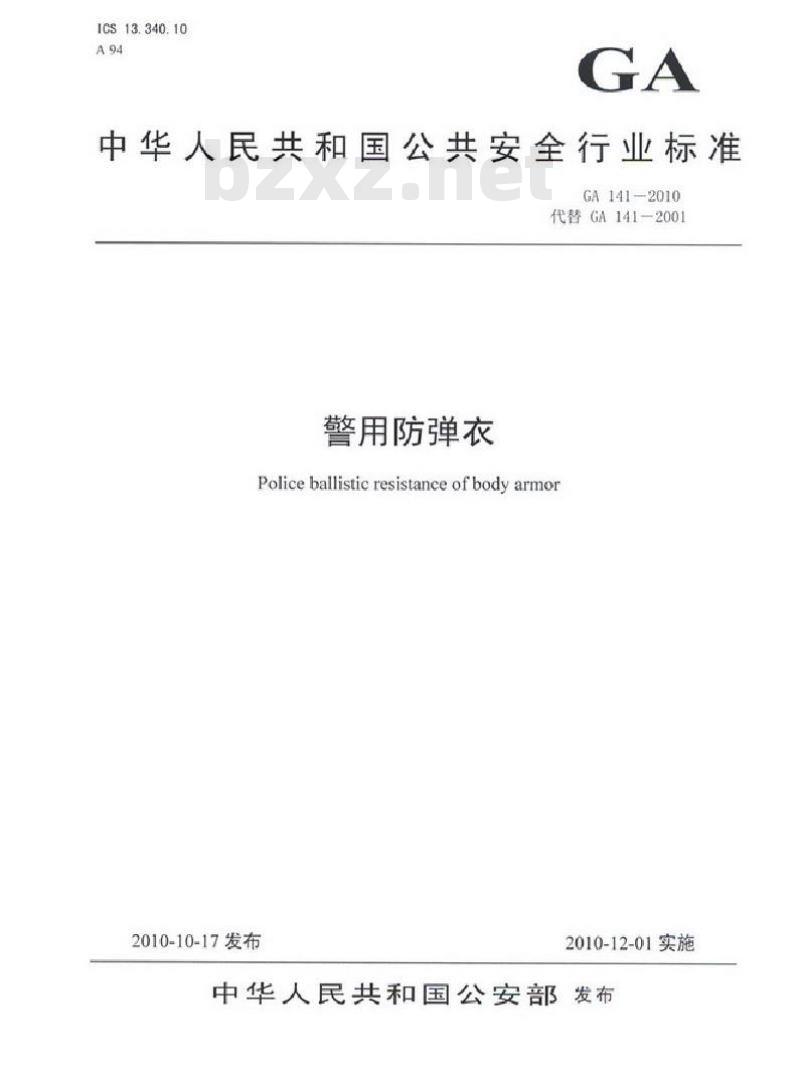

【GA公共安全标准】 警用防弹衣

ICS13.340.10
中华人民共和国公共安全行业标准GA141-2010
代替GA141-2001
警用防弹衣
Policeballistic resistance of bodyarmor2010-10-17发布
2010-12-01实施
中华人民共和国公安部发布
本标准的全部技术内容为强制性。前言

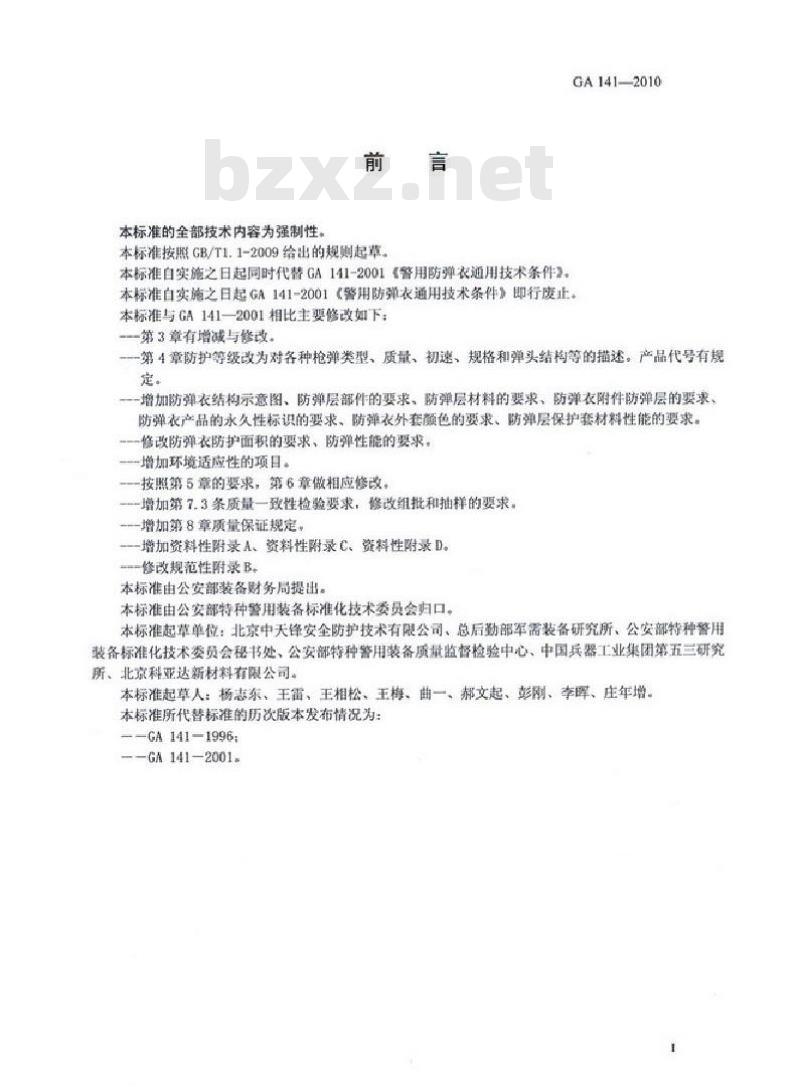

本标准按照GB/T1.1-2009给出的规则起草。本标准自实施之日起同时代替GA141-2001警用防弹衣通用技术条件2GA141-2010
本标准自实施之日起GA141-2001（警用防弹衣通用技术条件即行废止。本标准与GA141-2001相比主要修改如下：第3章有增减与修改。
一一第4章防护等级改为对各种枪弹类型、质量、初速、规格和弹头结构等的描述。产品代号有规定。
一一增加防弹衣结构示意图、防弹层部件的要求，、防弹层材料的要求、防弹衣附件防弹层的要求、防弹衣产品的永久性标识的要求、防弹衣外套颜色的要求、防弹层保护套材料性能的要求。一修改防弹衣防护面积的要求、防弹性能的要求，一增加环境适应性的项目。
一按照第5章的要求，第6章做相应修改。-增加第7.3条质量一致性检验要求，修改组批和抽样的要求。增加第8章质量保证规定
--增加资料性附录A、资料性附录C、资料性附录D。修改规范性附录B。
本标准由公安部装备财务局提出。本标准由公安部特种警用装备标准化技术委员会归口。本标准起草单位：北京中天锋安全防护技术有限公司、总后勤部军需装备研究所、公安部特种警用装备标准化技术委员会秘书处、公安部特种管用装备质量监督检验中心、中国兵器工业集团第五三研究所、北京科亚达新材料有限公司。本标准起草人：杨志东、王雷、王相松、王梅、曲一、郝文起、彭刚、李晖、庄年增、本标准所代替标准的历次版本发布情况为：--GA-141-1996:
-—GA141-2001。
TTTKAONTKACa-
警用防弹衣
GA141—2010

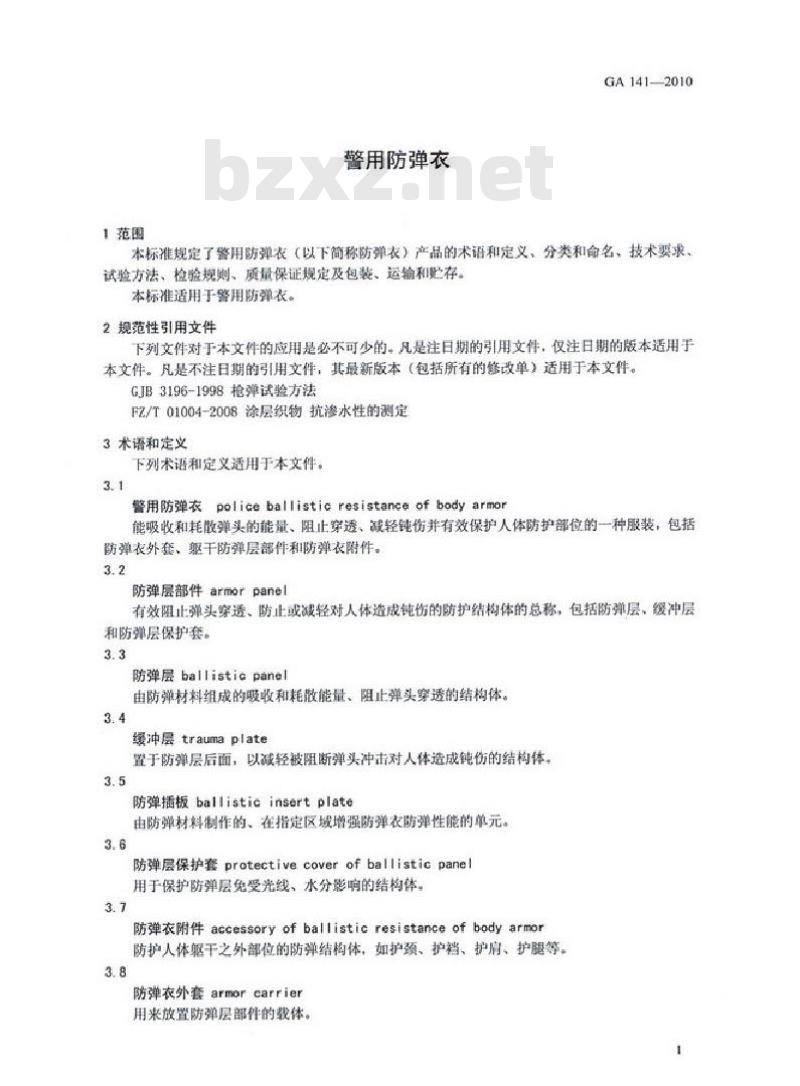

1范围
本标准规定了器用防弹衣（以下简称防弹衣）产品的术语和定义、分类和命名、技术要求、试验方法、检验规则、质量保证规定及包装、运输和贮存。本标准适用于整用防弹衣。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GJB3196-1998枪弹试验方法
F2/01004-2008涂层织物抗渗水性的测定3术语和定文
下列术语和定义适用于本文件。3.1
警用防弹衣policeballistic resistanceof bodyarmor能吸收和耗散弹头的能量、阻止穿透、减轻钝伤并有效保护人体防护部位的一种服装，包括防弹衣外套、驱干防弹层部件和防弹衣附件。3.2
防弹屋部件 armor panel
有效阻止弹头穿透、防止或减轻对人体造成钝伤的防护结构体的总称，包括防弹层、缓冲层和防弹层保护套。
防弹晨ballisticpane
由防弹材料组成的吸收和耗散能量、阻止弹头穿透的结构体。3.4
缓冲层traumaplate
置于防弹层后面，以减轻被阻断弹头冲击对人体造成钝伤的结构体。3.5
防弹插板ballisticinsertplate由防弹材料制作的、在指定区域增强防弹衣防弹性能的单元。3.6
防弹层保护套 protective cover of ballistic pane!用于保护防弹层免受光线，水分影响的结构体。3.7
防弹衣附件accessory of ballistic resistance of bodyarmor防护人体躯干之外部位的防弹结构体，如护颈、护铛、护肩、护腿等。3.8
防弹衣外套armor carrier
用来放置防弹层部件的载体。
驱干防护面积trunkprotectedarea躯干防弹层展开面积的总和。
弹击面 strikeface
指防弹层部件先接触弹头冲击的装面3.11
贴身面wearface
指防弹层部件贴身体的表面。
背衬材料backingmaterial
用于模拟人体驱干的材料。
驱于模backing material fixtureGA141—2010
由背衬材料和刚性材料制作的框架组成的模型，框架背板为可拆卸的术质插板。3.14
入射角angle of incidence

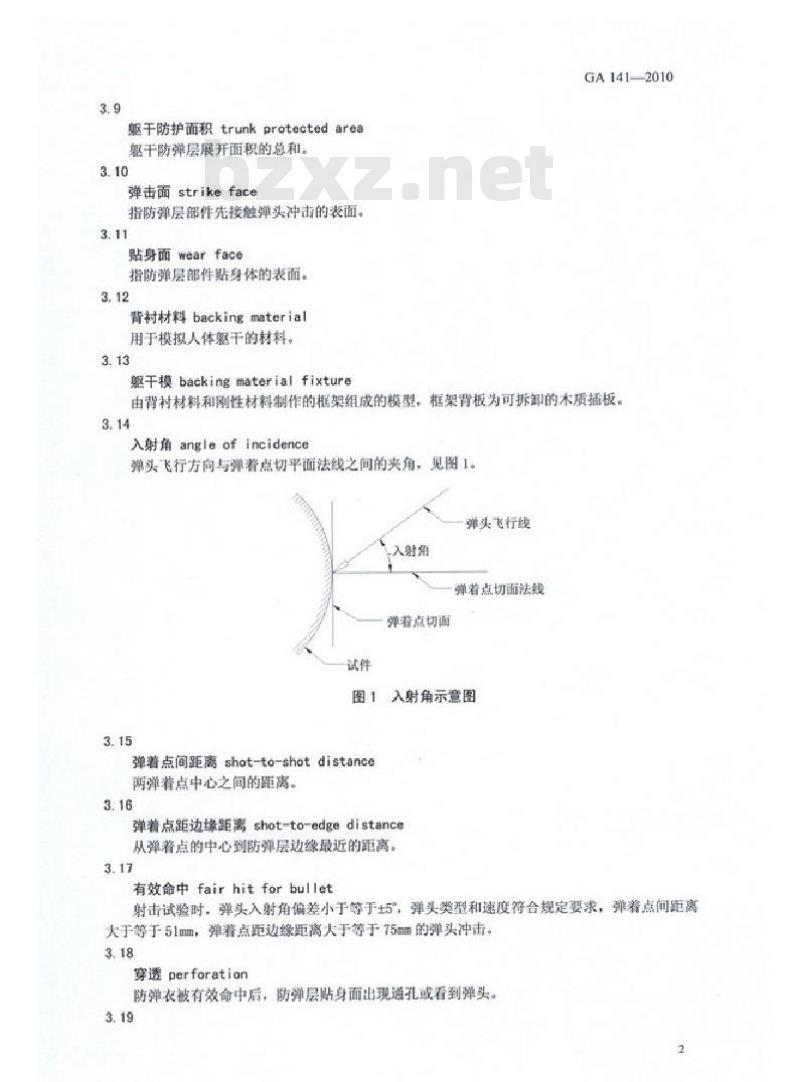

弹头飞行方向与弹着点切平面法线之间的夹角，见图1。弹头飞行线
入射痛
弹着点切面法线
弹着点切面
图1入射角示意图
弹着点闯距离 shot-to-shot distance两弹着点中心之间的距离。
弹着点距边缘距离shot-to-edge distance从弹着点的中心到防弹层边缘最近的距离。3.17
有效命中fair hitfor bullet
射击试验时，弹头入射角偏差小于等于5，弹头类型和速度符合规定要求，弹着点间距离大于等于51mm，弹着点距边缘距离大于等于75mm的弹头冲击，3.18
穿透perforatian
防弹衣被有效俞中后，防弹层贴身面出现通孔或看到弹头。3.19
TTKAONTKAca=
阻断stop
防弹衣被有效命中后，防弹层贴身面未出现通孔或看不到弹头。3.20
背村凹陷深度backface signatureGA141—2010

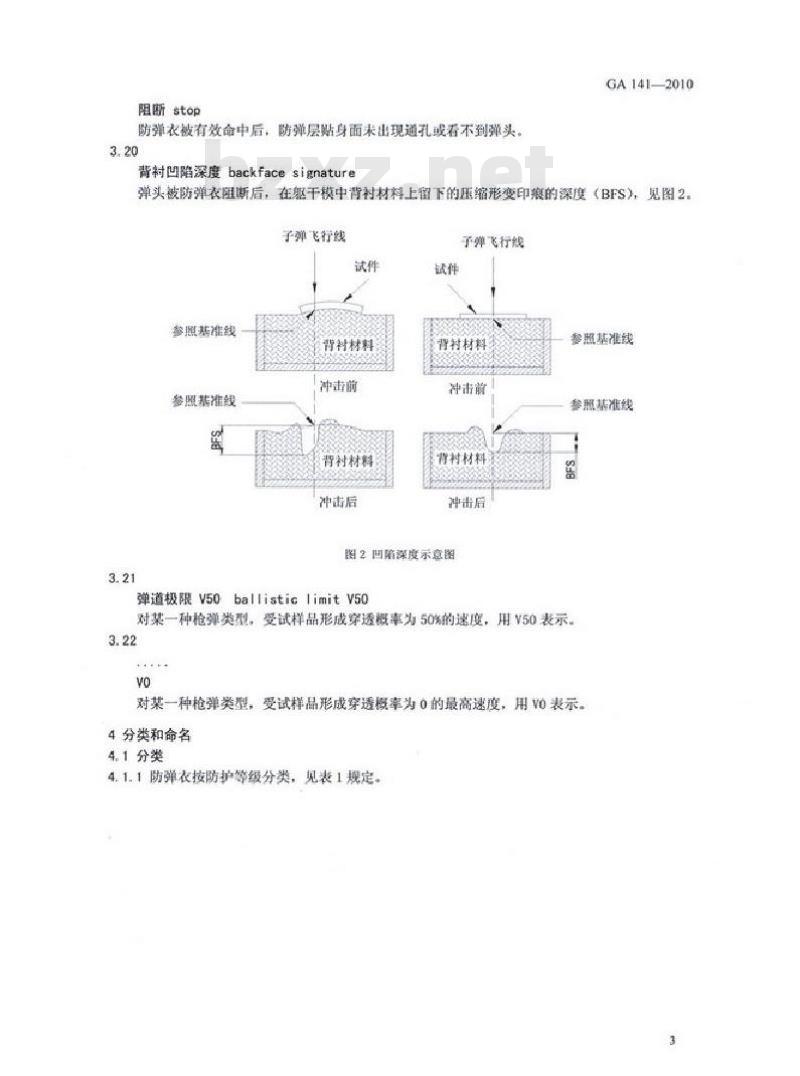

弹头被防弹衣阻断后，在驱干模中胃衬材料上留下的压缩形变印的深度（BFS），见图2。子弹飞行线
参照基准线
参照基准线
背衬材料
冲击前
背村材料
冲击后
子弹飞行线
背村材料
神击前
背村材料
神击后
图2国陷深度示意图
弹道极限v50balisticIimitv50
参照基准线
参照基准线
对某一种枪弹类型，受试样品形成穿透概率为50%的建度，用V50表示。3.22
对某一种枪弹类型，受试样品形成穿透概率为0的最高速度，用V0表示。4分类和命名
4.1分类
4.1.1防弹衣按防护等级分类，见表1规定。3
枪滞类型
1964年式7.62m
手枪弹（铅心）
1951年式7.62mm
手枪弹（错心）
1951年式7.62mm
手枪弹（铅心）
195年B式7.62mm
手枪弹（心）
1956年式7.62mm
普通弹(（钢心)
1953年式7.62mm
普通弹（钢芯）
弹头标称
防护等级6缓以上的列为特殊等圾防护等级分类
枪押初速
320±10
445±10
515±10
515±10
725±10
830±10
弹头结构
网头铅心、铜被甲
四头铅心，爱铜销
開头铝心、授销钢
爱钢圆头钢心
尖头锥底钢心、钳
套、履钢钢被甲
尖头维底钢心、铅
套、覆铜钢被甲
弹头直径义
弹壳长度
GA1412010
适用枪型
1977年式7.62m手枪
1964年式7.62mm手枪
1954年式7.62mm手枪
1979年式7.62m轻冲锋枪
1979年式7.62m轻型冲降枪
1956年式7.62m享自动步枪
1981年式7.62m自动步枪
1979年式7.62mm雅击步枪
1985年式7.62mm雅击步枪
采用防弹插板结将在局部达到4级（含）以上防护等级的防弹长，需在相应等级前加“C”（表示防弹插板结构），同时应在“C”前注明所采用未加防弹插板的基础防弹衣防护等级。单独测试防辨播板防护等级时，采用本表对应级别表示。其他需要特别关注的特殊枪感脚类型参见附录A4.1.2防弹衣按防弹层的材质分为硬质和软质防弹衣。由软质柔性材料构成防弹层的防弹衣用“R”表示，由硬质刚性材料构成防弹层的防弹衣用“”表示。4.1.3防弹插板按材质分为金属和非金属防弹插板。含有金属材料构成防弹层的防弹插板用“J”表示，由非金属材料构成防弹层的防弹插板用“F”表示。4.2代号
防弹衣产品与防弹插板的代号由产品名称代号、防护等级、防弹层材质代号、防弹插板防护等级与材质代号（若有）企业自定义代号和产品型号代号组成。000D0000-0000
企业产品型号代号：用两位数字表示企业自定义代号：用两位汉语拼音字母大写表示防弹层材质代号：“Y”，“R”表示防护等级：1~6级
产品名称代号：防弹衣的汉语拼音首个字母“FDY\表示，或防弹插板的汉语拼音首个字母“FDB”表示示例1××企业生产的企业代号为AB，企业产品型号为01型，防护等级为2级，软质防弹材料制成的防弹衣，表茶为：FDY2R-AB01
示例2：××企业生产的企业代号为AB，企业产品型号为01型，防护等级为4级，硬质防弹材料制成的防弹衣，表示为：FDY4Y-AB01
示例3：××企业生产的企业代号为AB，企业产品型号为01型，防护等级为3级软质防弹材料制成的防弹衣，加非金属防弹插板后局部防护等缓成为4设，表示为：FDY3RC4F-ABOI示例4：X×企业生产的企业代号为B，企业产品型号为01型，防护等级为5级（无需背防弹表）的金属防弹插板，表示为：FDB5J-AB01。4
TTKAONTKACa-
5技术要求
5.1一般要求
5.1。1防弹衣结构组成见图3。
防弹衣附件（可选配件）
【防弹层（含防弹插板）
防弹表
驱干防弹层部件
锻冲层（可选配件）
图3防弹衣结构示意图
5.1.2防弹衣材料应无毒，对人体无自然伤害防弹衣外套
GA141-2010
防葬层保护套
5.1.3防弹衣应穿着灵活，易于穿脱。穿着后不能使两臂的自由运动及人体跪，跳、露、俯仰、转体等动作受到限制。
5.1.4防弹衣的外套与防弹层部件规格相适应，应能分离。5.1.5躯干防弹层部件应标明弹击面或贴身面。5.2外观要求
5.2.1防弹衣的外套应无破损、浮线、漏针等缺陷。5.2.2防弹层材料表面无破润、深坑、划伤、裂痕缺口、边角毛刺等缺陷，金属材料应进行防锈处理，非金属材料应均勾平整。5.2.3同一层防弹材料应均匀平整一致，无拼接、局部隆起、皱褶等缺陷。5.2.4由多层防弹材料组成的防弹层，各层规格尺寸应一致。软质防弹材料不应对原材料进行化学及热粘合处理。
5.2.5防弹衣附件的防弹层结构和材料应与驱干防弹层部件一致。5.2.6防弹衣和防弹插板上应有清晰永久性的产品标志，防弹衣标志的位置应在后背内侧领口下方10cm居中处和防弹层保护套上的弹击面上，防弹插板的标志应在弹击面右下角上。防弹衣标志上的内睿应包括：
）制造厂名称或商标：
b）产品名称租代号：
c）产品编号：
d）产晶规格：
e）执行标准号：
f）防护等级：
客）生产日期：
h）生产批次：
1有效期：
）使用说明及注意事项。
防弹插板和防弹层保护套标惠上的内容应包括：a）制造厂名称或商标：
b）产品名称和代号：
c）执行标准号：
d）防护等级：
e）生产日期：
f）生产批次：
g）有效期。
5.3颜色
防弹衣外套颜色应为警服益色。5.4防弹层保护套材料性能
5.4.1防弹层保护套为黑色、应不透光并且密封不透水，封边应均勾一致。5.4.2防弹层保护套材料应具有抗渗水性能，耐静水压应大于等于18kPa。5.5防护面积
GA141—2010
防弹衣躯干的实际投影防护面积应大于等于0.25m，见图4a）：防护等级在4级以上的防弹衣，若采用防弹插板，应放置在防弹层外侧，防弹插板的有效防弹尺寸为250mm×300mm，四角倒角小手等于25mm，见图4b）。单为密米
a）防弹表
b）防弹插板
图4防弹层部件示意图
5.6防弹性能
5.6.1防弹衣按照表1中不同防护等级规定的枪弹类型和枪弹速度进行试验，在有效击中情况下，防弹衣应阻断弹头，且背村最大凹陷深度应小于等于25mm5.6.2若在防弹层上加防弹插板局部提高防弹能力的防弹衣，应测试防弹插板覆盖区域的防弹性能和凹陷深度，同时还应测试未加防弹插板的防弹层防弹性能和凹陷深度。5.7耐漫水性能
常温下，防弹衣在水中浸泡30min后，防弹性能和凹陷深度应符合5.6的要求5.8环境适应性
5.8.1防弹衣在环境温度-20℃～+55℃条件下，防弹性能和凹陷深度应符合5.6的要求5.8.2防弹衣在温度70℃±2℃、相对湿度80%条件下，经240h处理后，防弹性能应符合5.6的要求。
6试验方法
6.1一般检验
目测和试穿防弹衣，判定结果是否符合5.1的要求6.2外观检验
6.2.1日测检查防弹衣，并详细记录防弹衣结构和材料，判定结果是否符合5.2.1~5.2.4的要求。
6.2.2署有防弹衣附件，日测检查其结构和材料。判定结果是否符合5.2.5的要求，6.2.3目测检套防弹衣和防弹插板产品标志内容，并用下列方法检验标志的清晰和永久性：6
FTTKAONTKAa-
a）用棉布沾上蒸馏水在有标患的地方擦15s：b）用棉布沾上甲醇在同一地方擦15s：c）用棉布沾上异丙醇在同一地方擦15s判定结果是香符合5.2.6的要求。6.3颜色检查
在自然北光下，日测检查防弹衣外套颜色，判定结果是否符合5.3的要求。6.4防弹层保护套材料性能检验
GA 1412010
6.4.1白然北光条件下，目测检查防弹层保护套，四边应封闭均匀。沿下边剪开，取出防弹层和缓冲层，向保护套内注入6L自米水，吊（见图5）30min后检查。判定结果是香符合5.4.1的要求+
8个悬挂点
图5防弹屋保护能装挂示意图
6.4.2按F/T01004-2008规定，调量抗漆水性能，判定结是否得合5.4.2的要求，6.5防护面积检验wwW.bzxz.Net
用精度为1的量具测最防弹层和防弹插板（若有）的尺寸，并计算防弹层面积，判定结果是否符合5.5的要求。
6.6防弹性能测试
防弹性能射击试验的设备、布置、靶标、试验步骤和试验方法按附录B的规定进行，对不同防弹层结构、不同防护等级的防弹衣，试验方案按表2规定进行，记录试验数据，判定结果是香符合5.6的要求。
防护等级
骑击顺序
第1发
第2发
第3发
第4发
第5发
第6发
第1发
第2发
第3发
第4发
第5发
第6发
第1发
第2发
射击氣离
表2防弹性能射击试验方案
入射用
试验状态
GA141-—2010
酵没水
耐摄热
采用防弹插板的防弹衣进行4、5、6级测试时，防弹插板应放置在软质防弹衣内，弹着点应粒于防弹插板区域内：
硬质防弹衣常温下第2发和第3发应在按缝处（若有）测试。各样品在不同试验状态下分别进行测试。6.7耐漫水性能试验
在常温条件下，将防弹衣水平浸入在0.5m深的水中，静置30min，取出垂吊滴水5min，然后进行防弹性能试验。试验须在10mi讯内开始第一发试验，30=in内完成射击试验，记录试验数据，判定结果是否符合5.6的要求。6.8环境适应性试胎
6.8.1将防弹衣放入温度为-20℃土2℃恒温箱内保持4h，然后进行射击试验，须在15min内完成防弹性能试验，记录试验数据，判定结果是否符合5.6的要求。6.8.2将防弹衣放入温度为55℃士2℃恒温箱内保持4h，然后进行射击试验。须在15min内完成防弹性能试验，记录试验数据，判定结果是否符合5.6的要求。6.8.3将防弹衣放入湿热箱，温度为70℃±2℃、相对湿度80%条件下，保持240h，然后再常温下放置24h后进行防弹性能试验，判定结果是否符合5.6的要求。7检验规则
7.1检验分类
产品检验分为型式检验和质量一致性检验。7.2型式检验
7.2.1有下列情况之一者，应进行型式检验：a)新产品设计定型或生产定型时：b）当材料、结构、生产工艺有重大改变时：c）产晶首次生产、停产一年后恢复生产时：d）累计一定产量后应周期性检验时：e)主管部门提出型式检验要求时，8
TTKAONTKAC=
7.2.2型式检验的试验项目、要求和试验方法按表3规定执行7.3质量一致性检验
GA141--2010
质量一致性检验时，首先核对抽样样品与相应型式检验的防弹衣在结构和材料上的一致性。若一致时，试验项目、要求和试验方法按表3的规定执行，若不一致时，则判定为质量一致性检验不合格。
一般要求
外观要求
防弹层保护套材料性能
防护面积
防弹性能
耐浸水性能
环填适成性
要求和试验方法
试验项目、
验方法
“。”为必检项，“O”为抽检项目，“-”为不检项目，防师衣型式检验数量共7件，其中1件作为备案间存。防弹衣前后片均应进行测试
7.4组批和抽样
7.4.1组批规则
型式检验
防弹衣数量
以同一结构、同一材料和同一种生产工艺制造的防弹衣为一检验批7.4.2抽样规则
质量一致性检验
质量一致性检验时，对同一批次的防弹衣进行一股要求，外观要求，颜色，防弹层保护套材料性能、防护面积、防弹性能、耐浸水性能抽检。7.5数量规定
型式检验的数量按表3的规定执行，质量一致性检验的抽样数量按表4的规定执行9
批量数（件）
100~999
1000-2999
3000~5000
抽样总数（件）
注：抽样总数中1件为备用。
7.6判定规则
表4质量一致性检验的抽样数量
试验项目数量
GA1412010
7.6.1型式检验时，全部样品的各项性能检测合格，则判定该代号防弹衣型式检验合格，否则判定为不合格。
7.6.2质量一致性检验时，全部样品的各项性能检测合格，则判定该批产品合格：防护面积、防弹性能、耐浸水性能检测不合格，则判定该批产品不合格：其它单项性能指标检测不合格，则充许加倍抽样复验，如加倍复验合格，则判定该批产品合格，否则判定该批产品不合格。8质量保证规定
8.1防弹衣在使用过程中，应在常温、常湿、避光状况下保存。8.2防弹衣在使用过程中，若防弹层保护套破损，防弹衣应停止使用并返厂修理：保护套破损后，若防弹材料被水没泡，则应重新对防弹衣进行安全性评估。83对同等使用条件下，防弹表进行批量捕查时，任意一件防弹表防弹性能试验时出现穿透，则本批防弹衣不能维续使用。
8.4防弹表在使用过程中，受到任何枪弹射击后不能维继续使用。8.5防弹衣防护性能应考虑到本标准的不可预见因素可能导致的威，以确保防弹衣的安全性。零照录C防弹衣安全性能评估方法进行安全性请估。8.6各防弹衣使用方在选择防弹衣时，应在符合本标准规定的条件下充分考虑防弹衣的重量和舒适性，以提高防弹衣的穿着率。9包装、运输和购存
9.1包装
9.1.1外包装箱上应有产品名称、生产企业名称、产品代号、执行标准编号、产品数量、生产日期、批次，包装箱尺寸、毛重及“防潮”“防湿”等标患。字的颜色为黑色，字体为黑体字，字体大小适宜，字迹应清晰、工整。9.1.2包装箱采用双瓦楞纸板制成，须防潮处理。9.1.3每件防弹衣产品均有专用包装袋，袋内须有合格证、保险单、使用说明书等。9.2运输
在运输时应严密迪盖，避免淋用受潮、嘎晒，避免与腐蚀性物品混装运送。9.3购存
产品应存放在通风于燥、避光的库内，应离地面250mm以上，不得与腐蚀性物品一起忙存。10
TTKAONTKAca-
