【GA公共安全标准】 警用无人驾驶航空器外观制式涂装规范

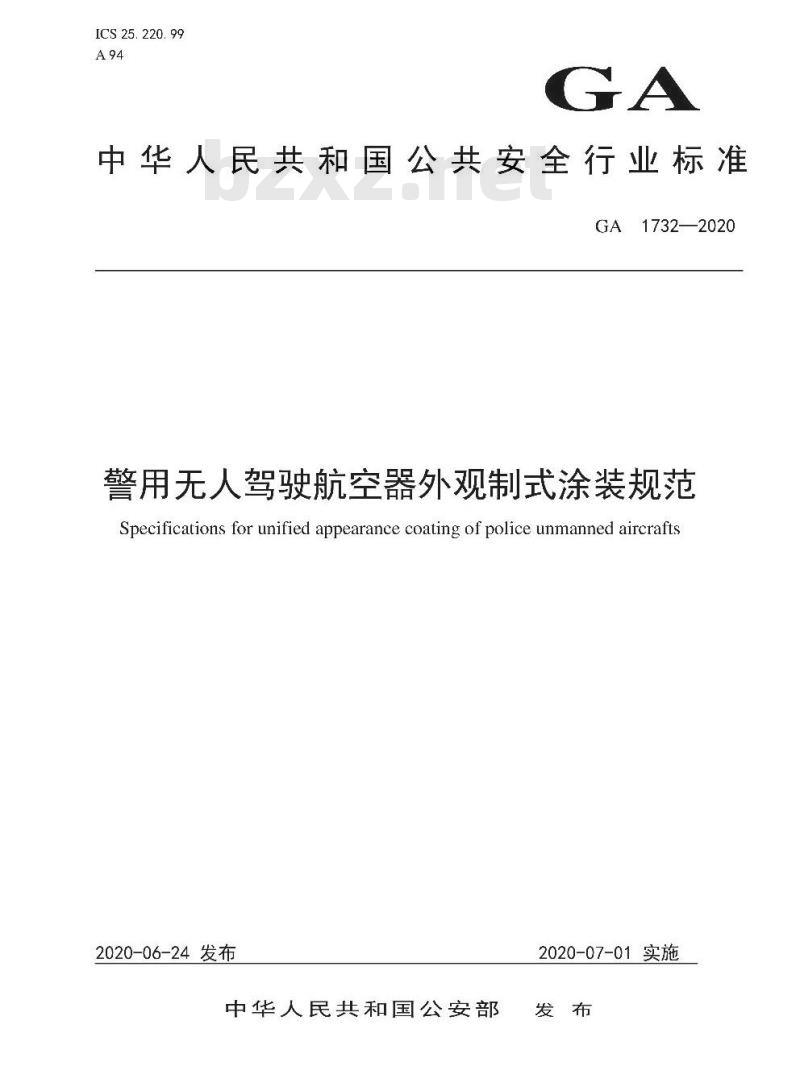

ICS25.220.99
中华人民共和国公共安全行业标准GA1732—2020
警用无人驾驶航空器外观制式涂装规范Specifications for unified appearance coating of police unmanned aircrafts2020-06-24发布
中华人民共和国公安部
2020-07-01实施

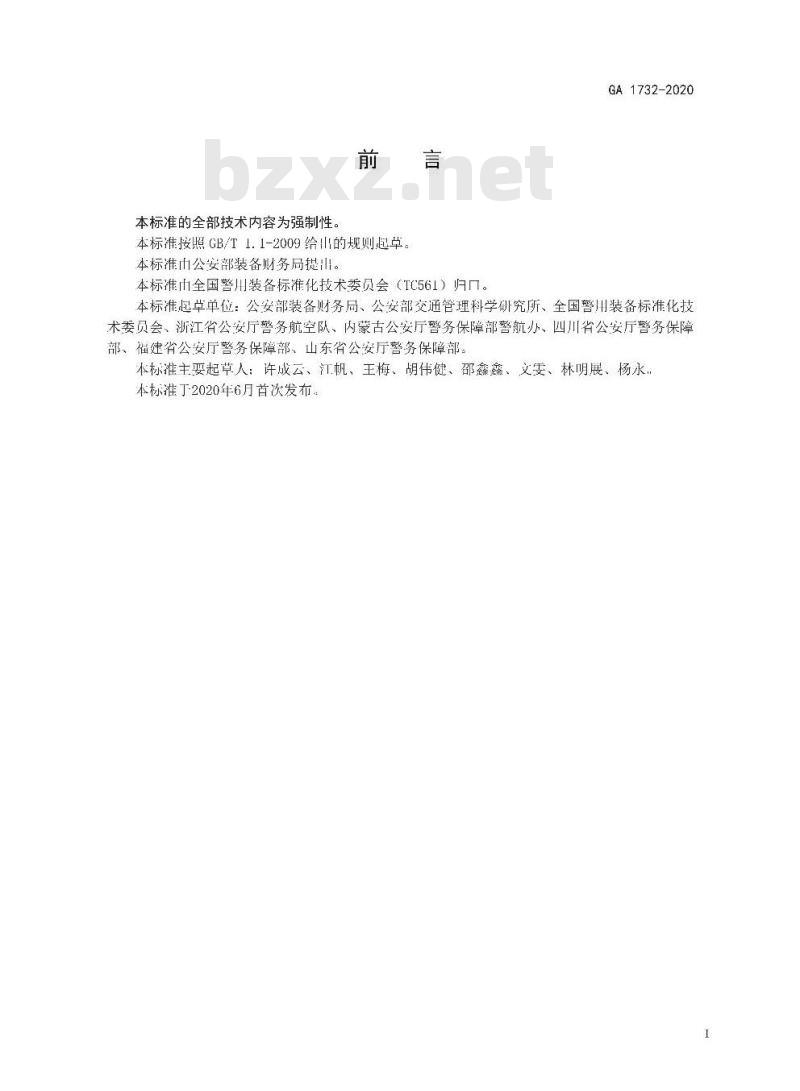

本标准的全部技术内容为强制性。前言
本标准按照GB/T1.1-2009给山的规则起草。本标准巾公安部装备财务局提山。本标准巾全国警用装备标准化技术委员会（TC561）归口。GA1732-2020
本标准起草单位：公安部装备财务局、公安部交通管理科学研究所、全国警用装备标准化技术委员会、浙江省公安厅警务航空队、内蒙古公安厅警务保障部警航办、四川省公安厅警务保障部、福建省公安厅警务保障部、山东省公安厅警务保障部。本标准主要起草人：许成云、江帆、王梅、胡伟健、邵鑫鑫、文雯、林明展、杨水，本标准丁2020年6月首次发布。

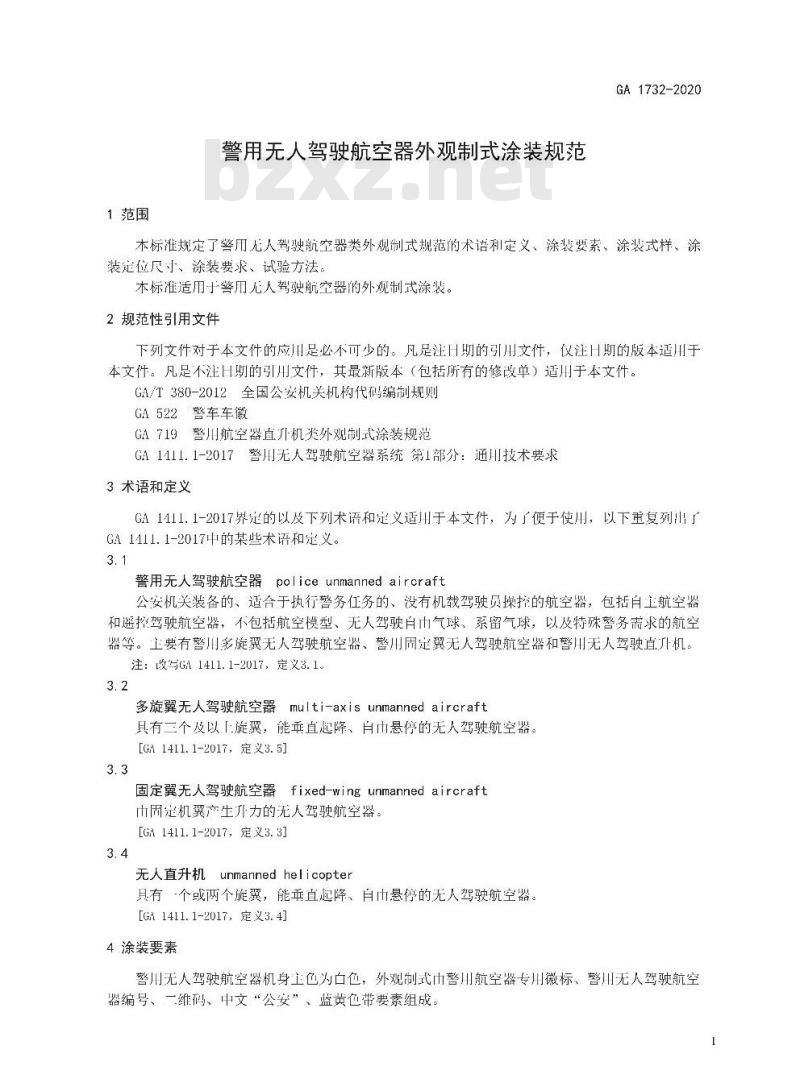

1范围
警用无人驾驶航空器外观制式涂装规范GA1732-2020
本标准规定了警用无人驾驶航空器类外观制式规范的术语和定义、涂装要素，涂装式样、涂装定位尺寸、涂装要求、试验方法。本标准适用于警用无人驾驶航空器的外观制式涂装。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡足注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。G4/T380-2012全国公安机关机构代码编制规则GA522警车车徽
GA719警用航空器直Ⅱ机奖外观制式涂装规范GA1411.1-2017警用无人驾驶航空器系统第1部分：通用技术要求3术语和定义
G11411.1-2017界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列山GA1411.1-2017中的某些术语和定义。3.1
警用无人驾驶航空器police unmanned aircraft公安机关装备的、适合于执行警务任务的、没有机载驾驶员操控的航空器，包括自上航空器和遥控驾驶航空器，不包括航空模型、无人驾驶自巾气球、系留气球，以及特殊警务需求的航空器等。土要有警用多旋翼无人驾驶航空器、警用周定翼无人驾驶航空器和警用无人驾驶直几机。注：改写GA1411.1-2017，定义3.1。3.2
多旋翼无人驾驶航空器multi-axis unmanned aircraft具有三个及以「旋翼，能垂直起降、自巾悬停的无人驾驶航空器。[GA1411.1-2017，定义3.5]
固定翼无人驾驶航空器fixed-wingunmannedaircraft中固定机翼产生升力的无人驾驶航空器。[GA1411.1-2017，定义3.3]
无人直升机unmanned helicopter具有个或两个旋翼，能垂直起降、自巾悬停的无人驾驶航空器。[GA 1411.1-2017，定义3.4]
4涂装要素
警川无人驾驶航空器机身工色为白色，外观制式巾警用航空器专用徽标、警川无人驾驶航空器编号、一维码、中文“公安”、蓝黄色带要素组成：1

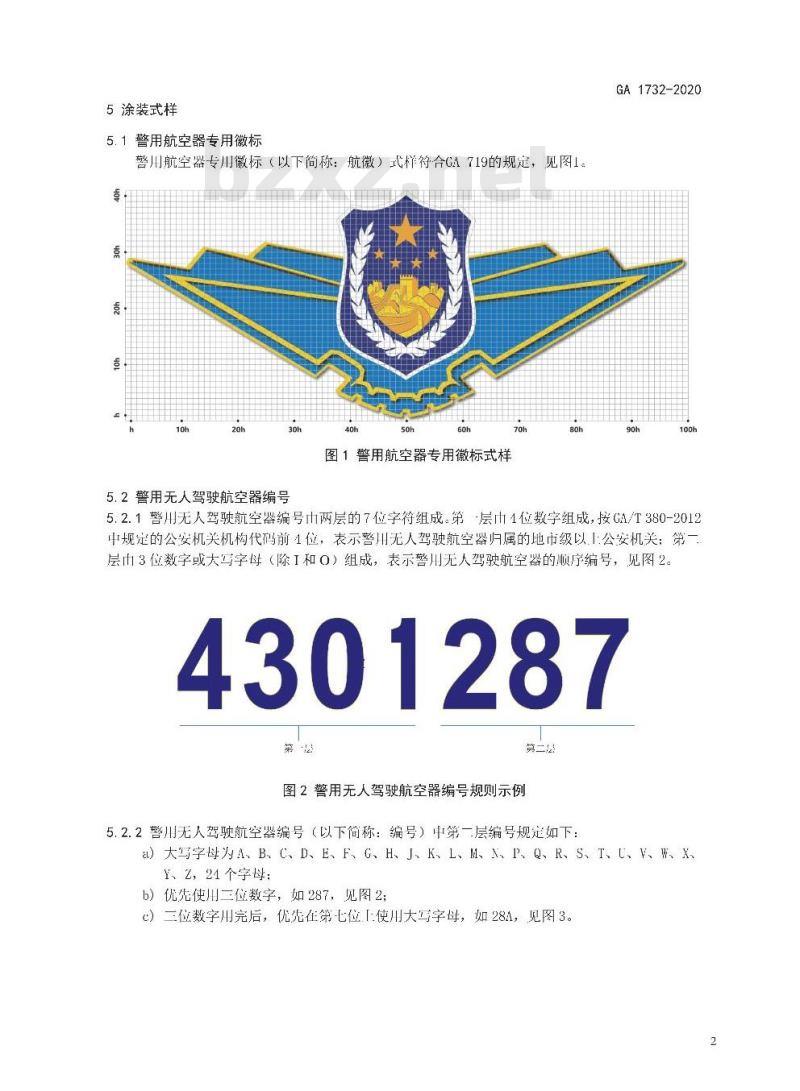

5涂装式样
5.1警用航空器专用徽标
警用航空器专用徽标（以下简称：航徽）式样符合GA719的规定，见图1。10h
5.2警用无人驾驶航空器编号
图1警用航空器专用徽标式样
GA1732-2020
5.2.1警无人驾驶航空器编号巾两层的7位字符组成。第层巾4位数字组成，按GA/T380-2012中规定的公安机关机构代码前1位，表示警用无人驾驶航空器归属的地市级以1公安机关：第一层巾3位数字或大写字母（除I和0）组成，表示警用无人驾驶航空器的顺序编号，见图2。4301287
第二层
图2警用无人驾驶航空器编号规则示例5.2.2警无人驾驶航空器编号（以下简称：编号）中第一层编号规定如下：a）大写字母为A、B、C、D、E、F、G、H、J、K、L、M、A、P、Q、R、S、T、L、V、W、X、Y、Z，24个字母：
b）优先使用三位数字，如287，见图2；c）三位数字用完后，优先在第七位「使用大写字母，如28A，见图3。GA1732-2020
430128A

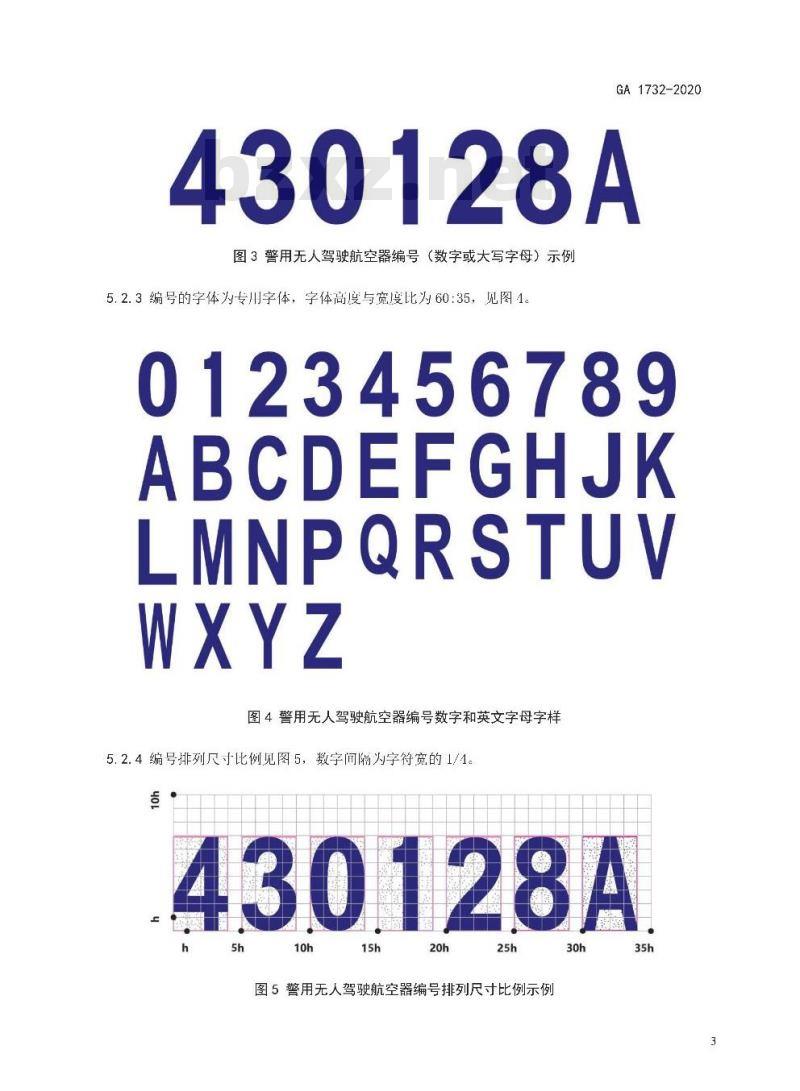

图3警用无人驾驶航空器编号（数字或大写字母）示例5.2.3编号的字体为专用字体，字体高度与宽度比为60:35，见图4。0123456789
ABCDEFGHJK
LMNPQRSTUV
图4警用无人驾驶航空器编号数字和英文字母字样5.2.4编号排列尺寸比例见图5，数字间隔为字符的1/41。430128A
图5警用无人驾驶航空器编号排列尺寸比例示例30h
5.2.5编号高度小于10m时，不需要涂装。5.3二维码
GA 1732-2020
5.3.1一维码应为正方形，白底黑色块，其数据为编号和其他有关加密信总，符合相关要求。5.3.2一维码外形尺寸应不小于18m×18m，见图6。图6二维码式样
5.3.3编号和一维码组合形式应为横向排列，先数字后一维码，见图7。430128A
图7警用无人驾驶航空器编号和二维码组合形式示例口
5.3.4编号和一维码的间距为数字字符宽度的1/1，一维码与编号数字字符等宽。若数字字符宽度小于18mm，一维码宽度为18mm5.3.5一维码与编号数字垂直居中。5.3.6涂装区域内无编号时，一维码位于涂装区域正中，其宽度为其他涂装区域内编号的字符宽度。若宽度小于18 mm，其宽度为涂装区域高度或宽度的1/2。5.3.7不涂装编号时，一维码位于涂装区域正中，宽度为涂装区域高度或宽度的1/2。5.4中文
中文规定为“公安”一字，式样见图8。公安
图8“公安”式样
5.5蓝黄色带
GA 1732-2020
蓝黄色带中藏蓝色色带（a）和明黄色色带（b）组成，两色带宽度比例见图9。a
a:b=4:1
图9蓝黄色带宽度比例示例
5.6涂装颜色
警用无人驾驶航空器机身色应为白色，文字应为藏蓝色，其它用色包括蓝色、明黄色、黄色、白色和黑色，色彩色值及应用范用见表1规定。表1色彩色值及应用范围表
颜色 (色值）
藏蓝色PANTONE281C
(C100/M100/Y80/K0)
蓝色PAVTONE285C
(C91/M51/YO/KO)
明黄色PAVTONE1235C
(C0/M20/Y100/K0)
黄色PAVTONE 144C
(C0/M50/V100/K0)
白色PAVTONE11-0602TPX
(C100/V100/M100/K0)
黑色PAVTONEBLACKC
（C0/Y0/MO/K100)
应用范围
蓝色色带、中文、数字、警用航空器专用微标整用航空器专用微标
警用航空器专用徽标
黄色色带、整用航空器专用徽标整用航空器专用徽标、机身
整用航空器专用徽标
6涂装定位尺寸
6.1总体要求
GA1732-2020
6.1.1涂装定位和尺寸按顺警用多旋累九人驾驶航空器（以下简称多旋叠）警用固定翼人势驶航空器（以下简称固定翼）和警用无人驾驶直刀机（以下简称直机）三种奖型分别实施其他炎型的警用无人驾驶航空器，如警用垂直起降固定翼无人驾驶航空器，应从便于涂装和辨识的角度考虑，确定选择多旋翼、固定翼和直升机三种类型中的一种涂装，二种类型的涂装要素不可在同一机型上混合使用
6.1.2涂装要素根据机身大小进行缩放，位置可调整，图形应完整可辨识，涂装要素的尺寸精确到毫米。定位和尺寸误差范围取决于涂装区域大小，按表2规定执行。表2涂装要素尺寸误差范围
单位为毫米
涂装要素
航徽中文组合图案或
直升机侧而组合图案
蓝黄色带
（多旋翼、固定翼）
警用无人驾驶航空器绵弓
（多旋翼、固定翼）
涂装区域尺寸
C 300 或 R<100
300 C700或100 R250
C700 或 R250
200 1< 500
300 C <700
注：C为对角线长度：R为半径；L为多旋翼机臂或固定翼机翼长度。6.2多旋翼涂装
6.2.1颜色和要素
多旋翼机身上体为白色，应涂装组合图案、蓝黄色带、编号和二维码。6.2.2组合图案
6.2.2.1多旋翼组合图案巾航徽和中文组成，有竖版和横版两种方式，规定如下：a）航徽在「中文“公安”两字在下组合的图案为竖版，见图10；误差值
GA1732-2020
图10多旋翼竖版组合图案示例
b）航徽在中文“公安”两字之间组合的图案为横版，见图11。公
图11多旋翼横版组合图案示例
6.2.2.2涂装方式有中心式见图12、对称式见图13、前额式。竖版组合图案适用于中心式和对称式涂装；横版组合图案适用于前额式涂装。般情况下宜采用中心式涂装，对于涂装区域不足的可以视机身结构选取对称式或前额式。yo
图12多旋翼中心式俯视图
GA1732-2020
图13多旋翼对称式俯视图
6.2.2.3多旋翼组合图案定位尺寸规则见表3。表3多旋翼组合图案定位尺寸规则序号涂装方案
中心式
对称武
适用机型
机身主体顶面
中部较平川的
机型，免费标准bzxz.net
机身主体顶而
中部右结构件
明显突起，但左
右两侧平坑的
机型。
采用图案
涂装区域
GA 1732-2020
定位尺寸要求
a）选取无人驾驳航空器机身上体顶面为涂装区域，图案宽度为涂装区域宽的2/3，或高度为涂装区机身主体
机身主体
顶而左右
域高的2/3；
b）图案上部朝无人驾骏航空器头部，图形应完整可辨识：
(）图案在涂装区域正中，
a）在机身主体顶而太右两侧涂装，选取该区域的宽度或高度作为图案宽度或高度；b）图案「部朝无人驾骏航空器头部，图形成完整可辨识；
左右图案的中文读取顺序均为从在至右方向：d）图索在涂装区域正中
前额武
机身主体中部
和左右两侧均
有结构件明显
突起的机型，
6.2.3蓝黄色带
机身主体
顶面前部
GA1732-2020
）在机身体顶面前部涂装，选取该区域的宽度或高度作为图案宽度或高度；
b）图案上部朝无人驾驶航空器头部，图形应完整可辨识；
e）图案在涂装区域正中。
6.2.3.1环绕警用无人驾驶航空器机臂涂装蓝黄色带，侧视图见图11，侧视图一见图1543012877
图14多旋翼侧视图一示意图
430128
图15多旋翼侧视图二示意图
