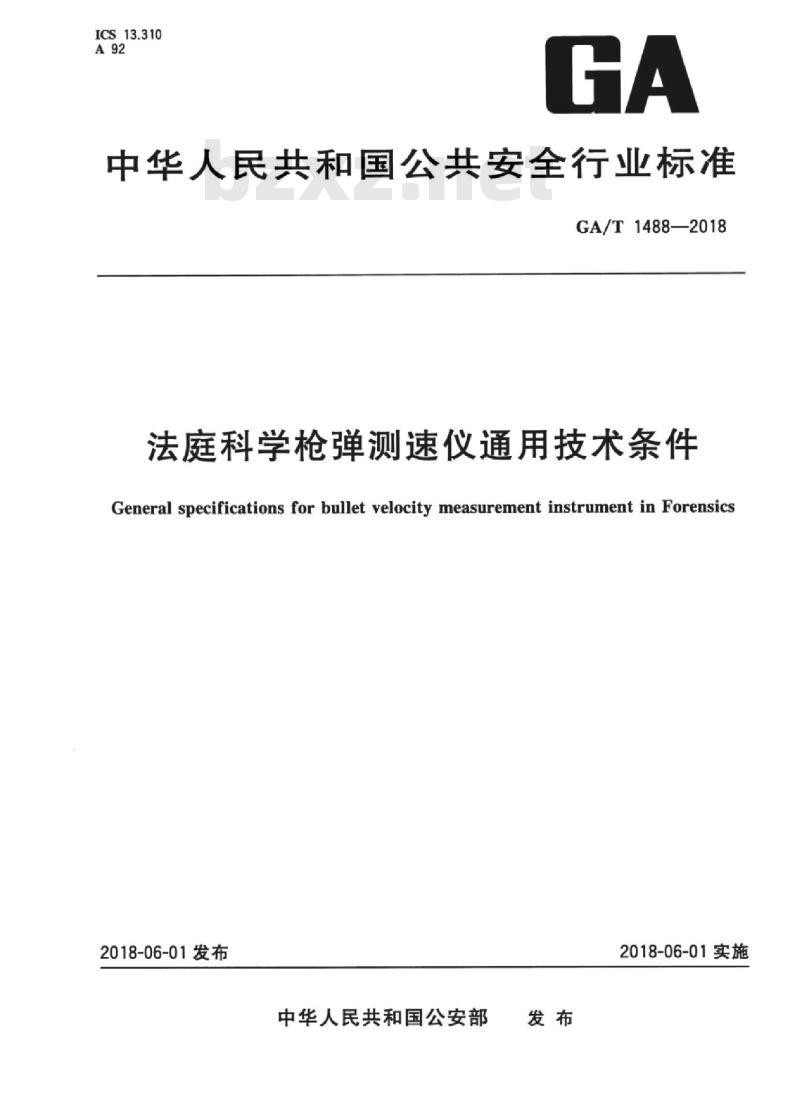

ICS13.310
中华人民共和国公共安全行业标准GA/T1488—2018
法庭科学枪弹测速仪通用技术条件General specifications for bullet velocity measurement instrument in Forensics2018-06-01发布
中华人民共和国公安部
2018-06-01实施

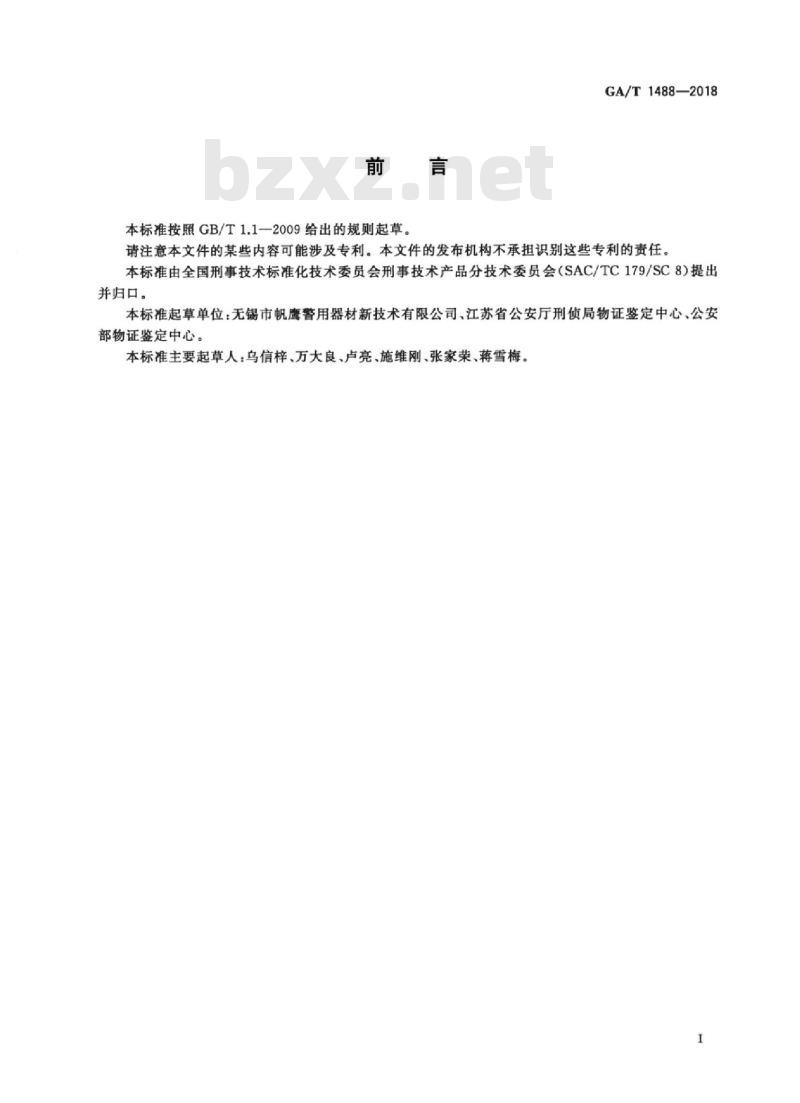

本标准按照GB/T1.1一2009给出的规则起草。GA/T1488—2018Www.bzxZ.net
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国刑事技术标准化技术委员会刑事技术产品分技术委员会（SAC/TC179/SC8）提出并归口。
本标准起草单位：无锡市帆鹰警用器材新技术有限公司、江苏省公安厅刑侦局物证鉴定中心、公安部物证鉴定中心。
本标准主要起草人：乌信梓、万大良、卢亮、施维刚、张家荣、蒋雪梅。I

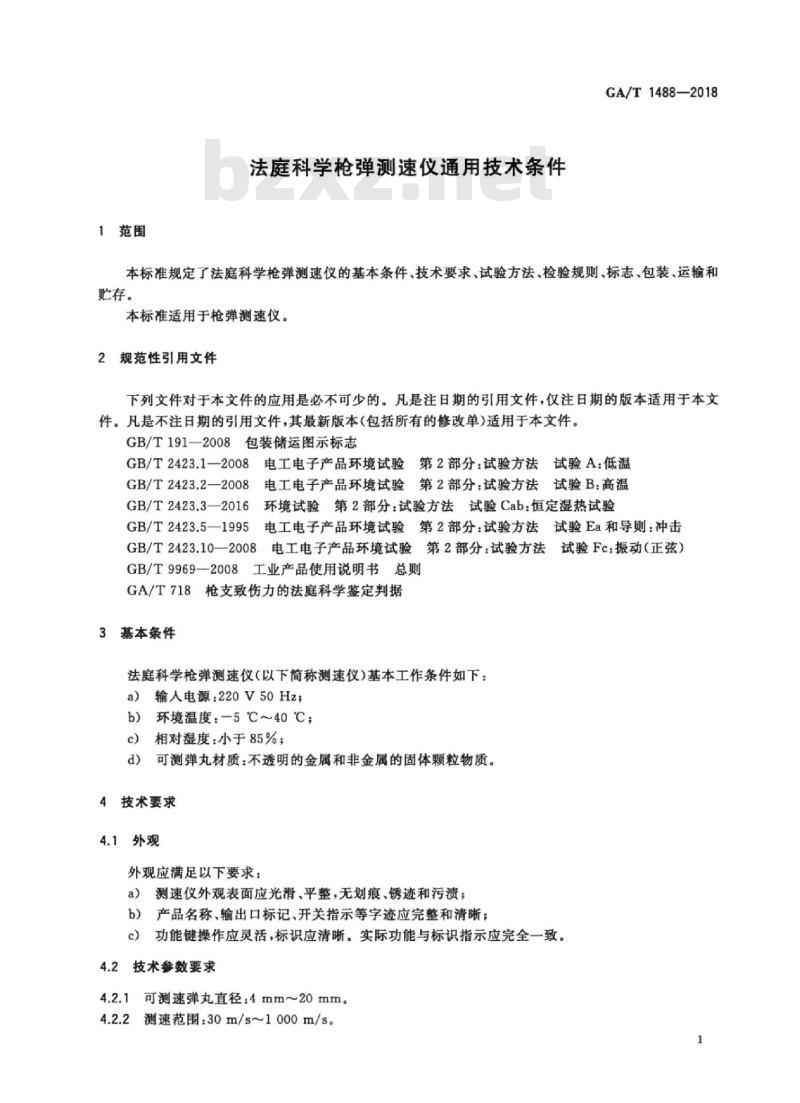

1范围
法庭科学枪弹测速仪通用技术条件GA/T1488—2018
本标准规定了法庭科学枪弹测速仪的基本条件、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于枪弹测速仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.1—2008电工电子产品环境试验金第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.5一1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.10—2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T9969—2008工业产品使用说明书总则GA/T718枪支致伤力的法庭科学鉴定判据3基本条件
法庭科学枪弹测速仪（以下简称测速仪）基本工作条件如下：a）输人电源：220V50Hz；
b）环境温度：-5℃～40℃；
c）相对湿度：小于85%；
d）可测弹丸材质：不透明的金属和非金属的固体颗粒物质。4技术要求
4.1外观
外观应满足以下要求：
a）测速仪外观表面应光滑、平整，无划痕、锈迹和污渍；b）产品名称、输出口标记、开关指示等字迹应完整和清晰；功能键操作应灵活，标识应清晰。实际功能与标识指示应完全一致。c)
技术誉数要求
4.2.1可测速弹丸直径：4mm~20mm。4.2.2测速范围：30m/s~1000m/s。1
GA/T1488—2018

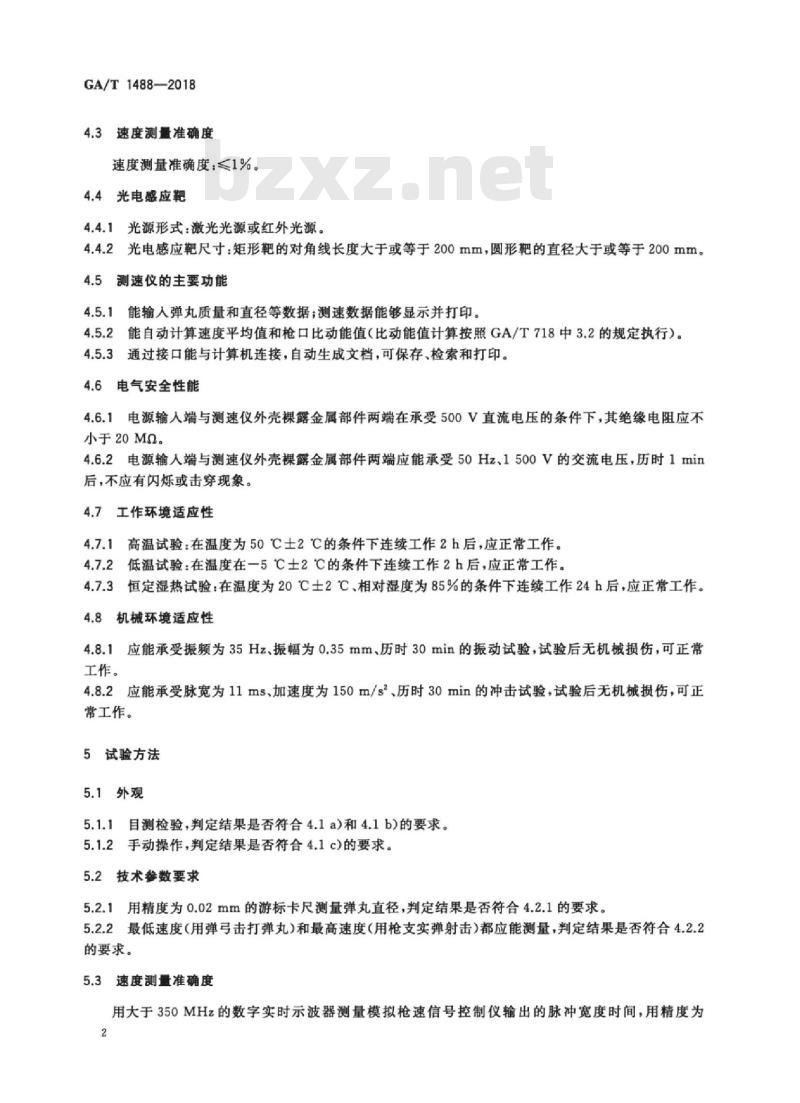

4.3速度测量准确度
速度测量准确度：≤1%。
4.4光电感应靶
4.4.1光源形式：激光光源或红外光源。4.4.2光电感应靶尺寸：矩形靶的对角线长度大于或等于200mm，圆形靶的直径大于或等于200mm。4.5测速仪的主要功能
能输人弹丸质量和直径等数据；测速数据能够显示并打印。4.5.2能自动计算速度平均值和枪口比动能值（比动能值计算按照GA/T718中3.2的规定执行）。4.5.3通过接口能与计算机连接，自动生成文档，可保存、检索和打印。4.6电气安全性能
4.6.1电源输人端与测速仪外壳裸露金属部件两端在承受500V直流电压的条件下，其绝缘电阻应不小于20MQ
4.6.2电源输人端与测速仪外壳棵露金属部件两端应能承受50Hz、1500V的交流电压，历时1min后，不应有闪烁或击穿现象。
4.7工作环境适应性
4.7.1高温试验：在温度为50℃土2℃C的条件下连续工作2h后，应正常工作。4.7.2低温试验：在温度在一5℃士2℃C的条件下连续工作2h后，应正常工作。4.7.3恒定湿热试验：在温度为20℃C士2℃、相对湿度为85%的条件下连续工作24h后，应正常工作。4.8机械环境适应性
4.8.1应能承受振频为35Hz、振幅为0.35mm、历时30min的振动试验，试验后无机械损伤，可正常工作。
4.8.2应能承受脉宽为11ms、加速度为150m/s，历时30min的冲击试验，试验后无机械损伤，可正常工作。
5试验方法
5.1外观
5.1.1目测检验，判定结果是否符合4.1a)和4.1b)的要求。5.1.2手动操作，判定结果是否符合4.1c)的要求。5.2技术参数要求
5.2.1用精度为0.02mm的游标卡尺测量弹丸直径，判定结果是否符合4.2.1的要求。5.2.2最低速度（用弹弓击打弹丸）和最高速度（用枪支实弹射击）都应能测量，判定结果是否符合4.2.2的要求。
5.3速度测量准确度

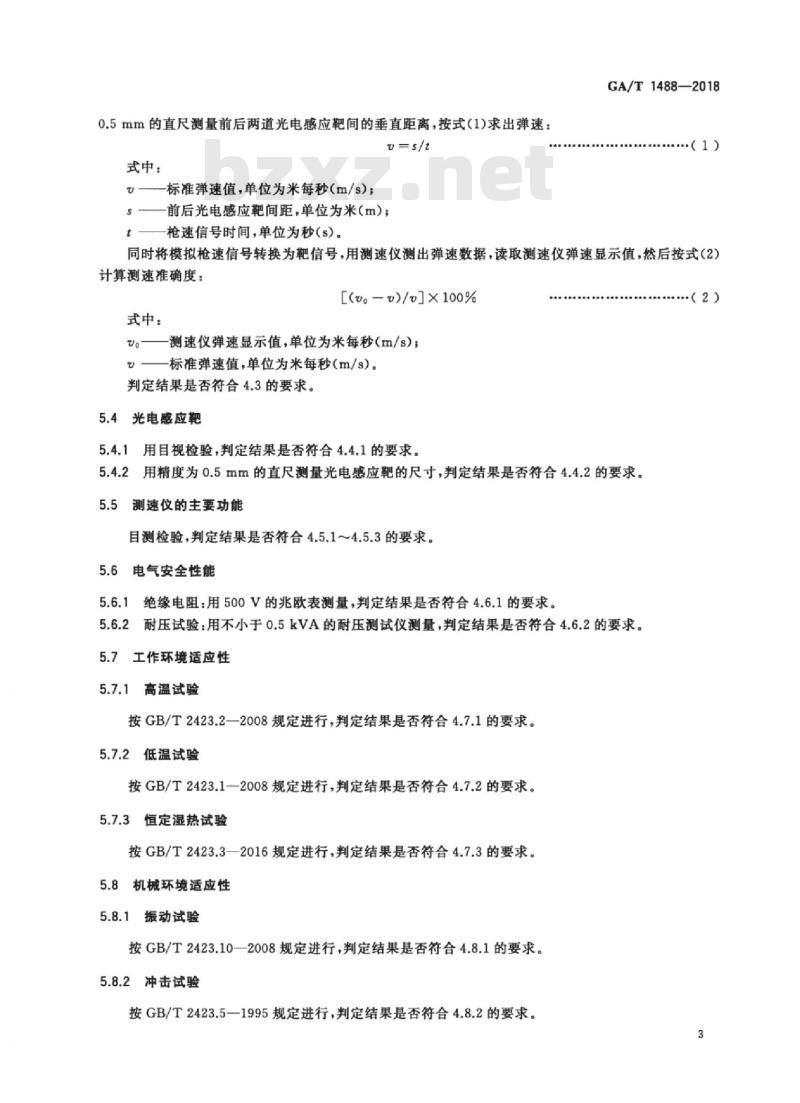

用大于350MHz的数字实时示波器测量模拟枪速信号控制仪输出的脉冲宽度时间，用精度为2
0.5mm的直尺测量前后两道光电感应靶间的垂直距离，按式（1）求出弹速：u=s/t
式中：
u—标准弹速值，单位为米每秒(m/s）；一前后光电感应靶间距单位为米（m）一枪速信号时间，单位为秒（s）。GA/T1488—2018
·（1）
同时将模拟枪速信号转换为靶信号，用测速仪测出弹速数据，读取测速仪弹速显示值，然后按式（2）计算测速准确度：
[(-)/]×100%
式中：
测速仪弹速显示值，单位为米每秒（m/s）-标准弹速值，单位为米每秒（m/s）。判定结果是否符合4.3的要求。
5.4光电感应靶
用目视检验，判定结果是否符合4.4.1的要求。5.4.2用精度为0.5mm的直尺测量光电感应靶的尺寸，判定结果是否符合4.4.2的要求。5.5测速仪的主要功能
目测检验，判定结果是否符合4.5.1～4.5.3的要求。5.6电气安全性能
绝缘电阻：用500V的兆欧表测量，判定结果是否符合4.6.1的要求。5.6.2耐压试验：用不小于0.5kVA的耐压测试仪测量，判定结果是否符合4.6.2的要求。5.7工作环境适应性
5.7.1高温试验
按GB/T2423.2一2008规定进行，判定结果是否符合4.7.1的要求。5.7.2低温试验
按GB/T2423.1一2008规定进行，判定结果是否符合4.7.2的要求。5.7.3恒定湿热试验
按GB/T2423.3—2016规定进行，判定结果是否符合4.7.3的要求。5.8机械环境适应性
5.8.1振动试验
按GB/T2423.10—2008规定进行，判定结果是否符合4.8.1的要求。5.8.2冲击试验
按GB/T2423.5—1995规定进行，判定结果是否符合4.8.2的要求。·（2）
GA/T 1488—2018
检验规则
6.1检验分类
测速仪的检验包括出厂检验和型式检验。6.2
出厂检验
检验项目
每台测速仪都应进行出厂检验。出厂检验项目见表1。6.2.2
判定规则
按表1规定的出厂检验项目检验合格，判该产品为合格。表1出厂检验项目、型式检验项目分类序号
标准条款
检验项目
技术参数要求
速度测量准确度
光电感应靶
测速仪主要功能
电气安全性能
工作环境适应性
机械环境适应性
注：“\表示进行该项试验；“一”表示不进行该项试验，
型式检验
一般规定
测速仪有下列情况之一时应进行型式检验：a）新产品投产时；
出厂检验
b）当产品结构、元器件或工艺发生变化，可能影响产品性能时；正常生产时，每2年进行1次；
停产1年恢复生产时。
抽样规则
型式检验的样品应从出厂检验合格的产品中随机抽取，每次为1台。6.3.3
3判定规则
型式检验
表1规定的型式检验项目全部合格，判定产品合格。若有不合格项目，则对该项目进行加倍复检。若仍不合格，则判产品不合格。4
7标志、包装、运输与购存
7.1标志
7.1.1产品上应有清晰牢固的标志，并标有下列内容：a）制造厂名和商标；
b）产品名称、型号和规格；
c）产品标准号：
d）制造日期和出厂编号。
包装箱应标有下列内容：
制造厂名和商标；
b）产品名称和型号；
制造日期或代号；
毛重和外形尺寸：
“向上”防雨”怕湿”等字样和标记，应符合GB/T191一2008的规定。包装
GA/T1488—2018
测速仪用塑料袋包装后放置于具有防震材料的包装箱，并固定牢固。箱内应附有使用说明书、保修卡、检验合格证和相关附件等。使用说明书应符合GB/T9969一2008的规定。7.3
运输过程中严禁重压，抛掷和日晒雨淋，产品应按包装箱上的标志方向放置。7.4贮存
测速仪应贮存在环境温度为一5℃～40℃，相对湿度不大于85%的库房内，库房的空气中不得含有其他腐蚀性气体，且无强烈的机械振动、冲击和强磁场作用。5
