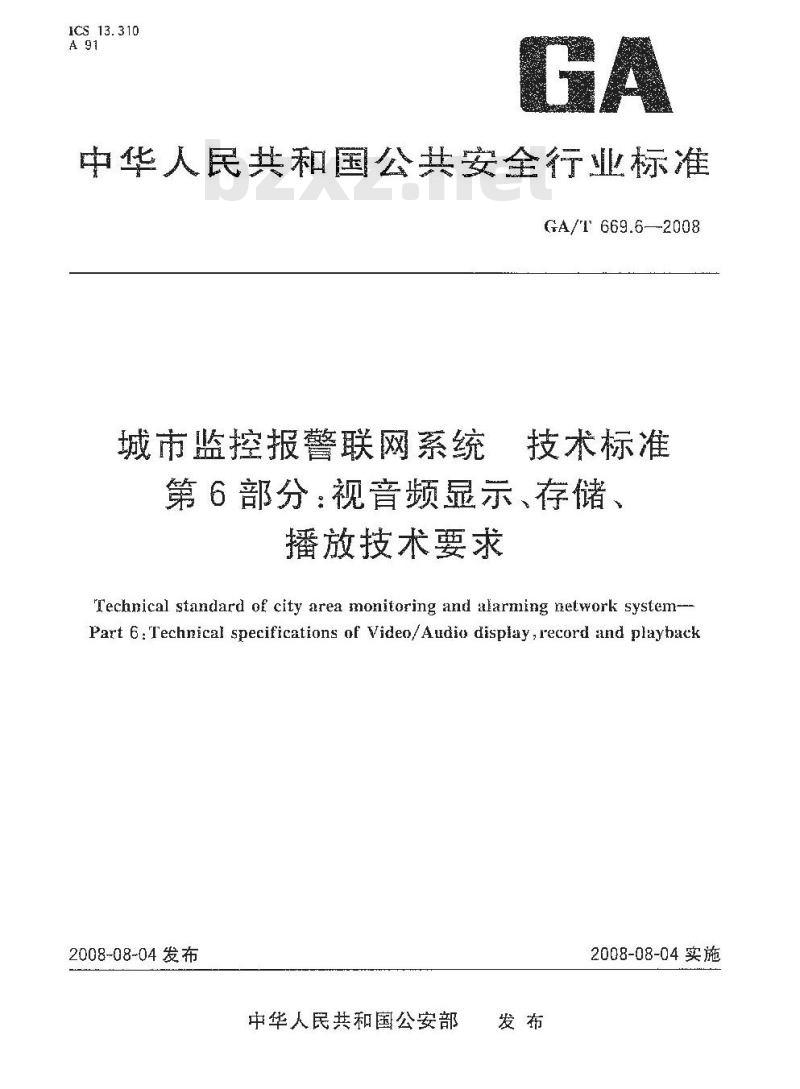

ICS13.310
中华人民共和国公共安全行业标准GA/T 669.6-2008
城市监控报警联网系统
技术标准
第6部分：视音频显示、存储、
播放技术要求
Technical standard of city area monitoring and akarming network system--Part 6:Technical specifications of Video/Audio display,record and playback2008-08-04发布
中华人民共和国公安部
2008-08-04实施

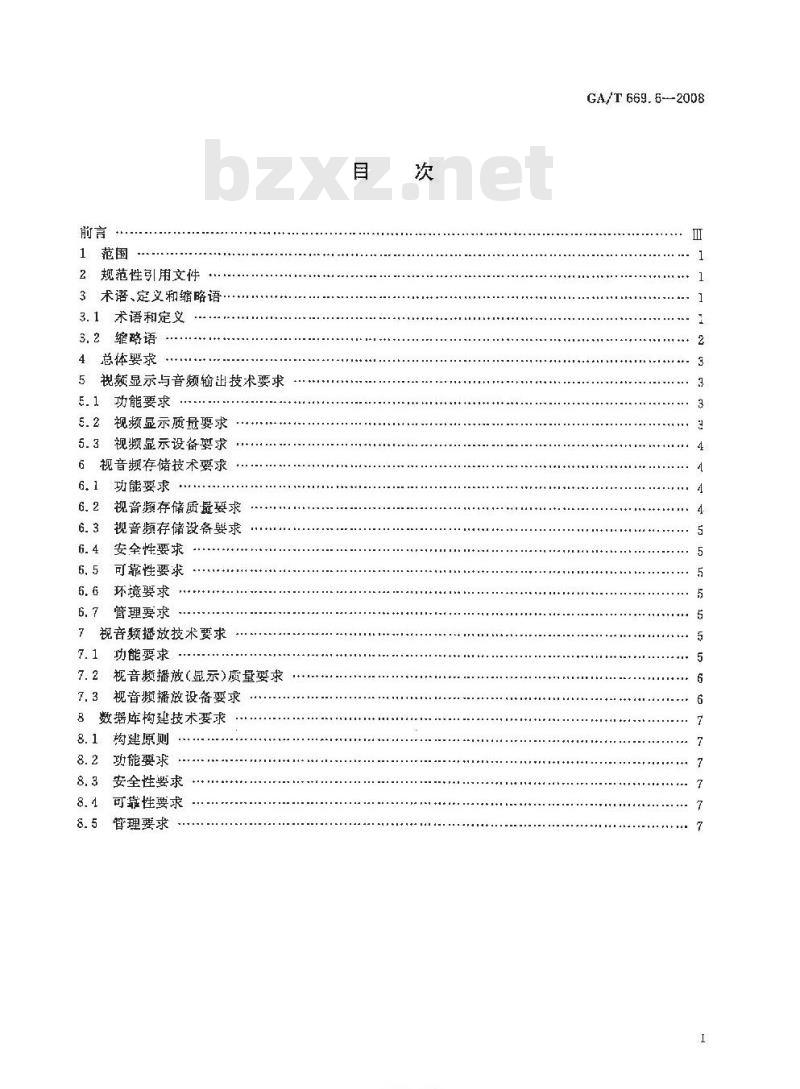

1范围
2规范性引用文件
3术语、定义和缩略语
3. 1术语和定义
3. 2缩略语
4总体要求
5视频显示与音频输出技术要求
5.1功能要求
5.2视频显示质量要求
5.3视频显示设备要求
6视音频存储技术要求
6.1功能要求
视音频存储质最耍求
6. 3视音频存储设备娶求
6.4安全性要求
6.5可靠性要求
6. 6环境娶求
6.7管理要求
7视音颊播放技术要求
7.1功能要求
7.2视音频播放（显示）质量要求7.3视音频播放设备要求
8数据库构建技术要求
8.1构建原则
8.2功能要求
8.3安全性要求
8.4可靠性要求
理要求
YYKONIKACA
GA/T 669. 6-2008
GA/T 669.6—2008

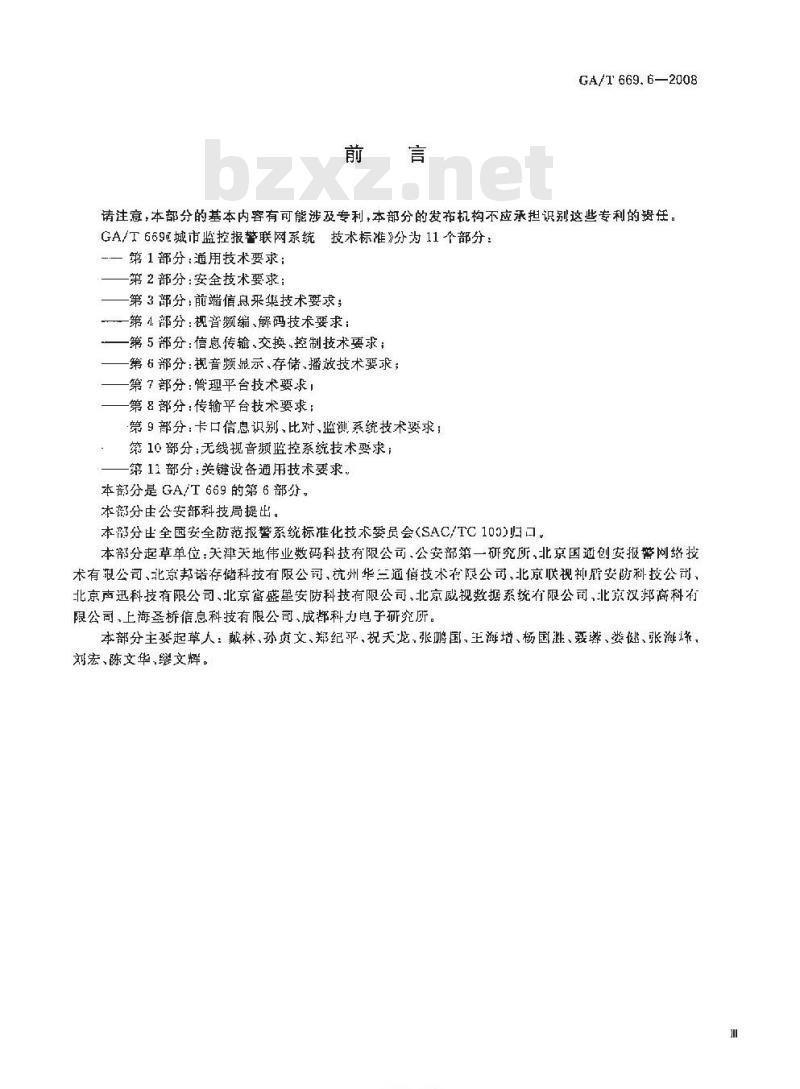

请注意，本部分的基本内容有可能涉及专利，本部分的发布机构不应承担识别这些专利的贵任。GA/T669城市监控报警联网系统技术标准》分为11个部分：—— 第 1部分:通用技术要求;
—第2部分：安全技术要求：
第3部分：前端信息采集技术要求：第4部分：视音频编、解码技术要求：一第5部分：信息传输、交换，控制技术要求；第6部分：视音频显示、存储、播放技术要求；第7部分：管理平台技术要求
第8部分：传输平台技术要求；
第9部分：卡口信息识别比对、监测系统技术要求；筝10部分：无綫视音频蓝控系统技术要求：第11部分：关键设备通用技术要求。本部分是GA/T669的第6部分。
本部分由公安部科技局提出。
本部分出全国安全防范报警系统标准化技术委员会（SAC/TC109)归口本部分起草单位：天津天地伟业数码科技有限公司，公安部第一研究所，北京国通创安报警网络技术有限公司、北京邦诺存储科技有限公司、杭州华三通信技术有限公司，北京快视神盾安防科技公司，北京声迅科技有限公司、北京富盛星安防科技有限公司、北京威视数据系统有限公司，北京汉郑商科有限公司，上海圣桥信息科技有限公司、成科力电子狮究所。本部分主要起草人：戴林、孙贞文、郑纪平、祝天龙张鸠国、王滩增、杨国跳、聂馨、娄谜、张滩豫，刘宏、陈文华,缨文辉。
YYKONIKACAbZxz.net

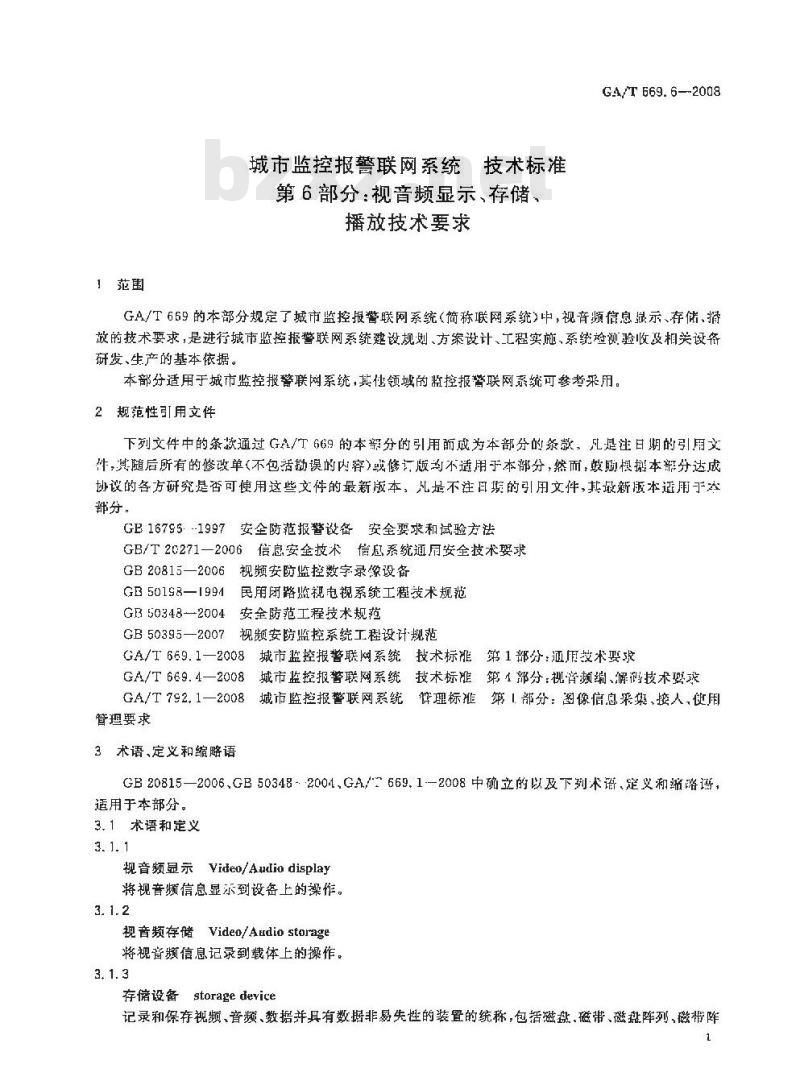

1范围
城市监控报警联网系统技术标准第6部分：视音频显宗、存储、
播放技术要求
GA/T 669. 6--2008
GA/T669的本部分规定了城市监控报警联网系统（简称联网系统》中，视音频信息显示、存储，搁放的技术要求，是进行城市监控报警联网系统建设规划、方案设计、工程实施，系统检测验收及相关设备研发、生产的基本依据。
本部分适用于城市监控报警联网系统，其领域的监控报警联网系统可参考采用。2规范性引用文件
下列文件中的条款通过GA/T669的本部分的引用前成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包活勘误的内穿）或修订版为不适用于本部分，然而，鼓励根搬本部分达成协设的各方研究是否可使用这些文件的最新版本，凡是不注日族的引用文件，其最新版本适用于本部分。
GB16795：-1997安全防范报警设备安全要求和试验方法GB/T20271一2006信息安全技术信息系统通府安全技术婴求GB20815—2006视频安防监控数字录象设备GB50198—1994民用闭路监视电视系统工程装术规范GB50348—2004安全防范工程技术规范GB50395—2007视频安防监控系统工程设计规范GA/T669.1一2008城市监控报警联网系统技术标准第1部分：通用技术要求GA/T669.4—2008城市监控报警联网系统技术标准第1部分：视咨频编、解夜技术婴求3城市监控报警联网系统管理标准第1部分：图像信息采集渠、接人，便用GA/T 792, 1—2008
管理要求
3术语、定义和缩略语
GB20815—2006、GB50348-2001、GA669.1-2008中碗立的以及下到术谱、定义和缔略谱，适用于本部分。
3.1术语和定义
视音频显示Video/Audiodisplay将视音频信息显示到设备上的梁作。3. 1.2
规音频存储Video/Aerdio storage将视音频信息记录到载体上的操作。3.1.3
存储设备storagedevice
记录和保存视频、音频、数据并具有数据非易失性的装置的统称，包活磁盘、磁带、磁盐阵列，磁带阵1
GA/T669.6—2008
列及数据库等。
本机视育频播放playhackoflocaldeviceYideo/Audio对存储在客户端本机内的视音频历更文件实施播放的操作。3.1.5
网络视音频播放playbackofnelworkVideo/Audic经过网络，实施对远端设备视音频信息实时播放，或对存储在远端设备中的视音频历史文件播放的蝶作。
逻辑卷 logical volume
生迅妞磁盘组成的虚拟磁盘
图像质量
picture ghalit
是指图像信息的完整性，包括图像顿闪对原始信息记录的完整性利图像顿连续关联的完整性。它迈常变服如下的指标进行描还：像素构成、分辨率，信噪比、原始完整忙等。3. 1.8
原始完性
integralits
在本部分中，专指图橡信息和声音信意保持原始场景特证的特性，即无论中问过如何处理，最后显示/记录/播放的烟像莉声音与原始场紧保持一致，印作色彩达原性灰度级还康性、现场目标图像轮廊还原性（版度级水
reniitime
实眠性
后继顶序芯许特征筹方而均与现场场景保持最大相似性主观评价)的程度，一妆指图像赢保把录的连续准（适紫指顿率不低-2与55的图像为实时图像）在视频传输中，指终靴图像显示与现案生的同时能或者反时性，它通常由延退时问表征，3. 1. 10
pigture tesolution
图像分辨率
人限对电视图像细节就认清晰程度的度·在数值上等子在显示平面水平扫拍方向上，能够分辨的最多的目标图像的电视载数》
图像数据格式video datafarnat数学视频图像的表示方法，用像紫点阵序列来表征。3.2缩略语
Application Programmitig:InterfaceCommo Intermerdiate Format.--..Common Internet File System
Composite Video Broadcast SignalF:bre Channel
File Transfer Protocol
Internet Protocol
interaet SCSI
Logical Volume
Network File System
Smal Conputer System Interface应用编接口
通用中间格式
公共Intcrnet文件系统
复合视频广播信号
光纤通道存储协议
文件传输办议
因特网协议
因特网小型计算机系统接口协议逻辑卷
网络文件系统
微型计算机系统接口
TYKAONIKAA
Transrnission Control ProtocolVGA
Video Graphics Array
4总体要求
传输控制快议
视频影像阵列
GA/T 669.6—2008
4. 1 视音频信息的显示,存储、播放应具有原始完整性,图像质量应满足 GA/T 669. 1-2008 中 6. 2. 5的要求。
4.2视音频存储宜来用前端存储与监控中心存储相结合的分布式存储策略。4.3监控图像存储时问宜不小于15d,应能实现重要视育频文件及相关信息的备份，并采取防赛改或确保文件完整性的相关措施。经复核后的报替图像应按相应的公安业务和社会公共安全管理的要求作长期保存。在章要应用场合，监控中心的数据库应能同时存储与录像资料相关的检紫信息，如设备、通道、时间、报警信息等。
4.4应能按照指定设备指定运道进行图像的实时点播，并支持点搬图像的显示、缩放、环拍和录像，支持多用户对同一图像的伺时点播，宜支持基于GIS地图的图像点播。4.5应能按照指定设备、通道、时间、报警值息等要素检审历更图像资料并回设利下裁；回效应支持正常播放、快速播放、慢速播放、单顿多进、单帖步退，通面暂停、围像抓拍等，应能支持回放图像的缩放显示，宜使用通用播效器据放录像文件。6-9
5视频显示与育频输,出披术要求5.1功能要求
5.1.1视频显示
5.1.1.1应具有点她化的操作莱单显示5.1.1.2应具有靠输出端示全部输入通道丽面的功能，禄路规商频示参数如础流、恢渐等）应能独立设置。
5.1.1.3应能支持单间面和多邮面实时银示、分割输出。5.1. 1. 4应具有视频措号丢失、视频格动测、系统故障报管的品示5.1.1.5应能在往荷演道显示叠加的汉字标题和时间。5.1.1.6应具有录像状您显示。
5.1.1.7应具有对视频示特定区域进行屏蔽的功能，屏蔽区域的大小位划均应能设登。5.1.2音频输出要求
音频输出应采月模拟线证出模式。音频输出应能保持原始完整性（剪音特征与现场保持最大相似性)。
音频信噪比应不小于562B（在音频输火为-0.775-VRMS，音顺信号频率为1kHz的条件下）5.2视频显示质量要求
5.2.1图像显示质量要求
图像显示应保证图像信息的原始完整性，即在色还原性、炭茂级还原性、现场目标围像轮哪还原性（灰度级），事件后继性等方面均应与现场场景保持最大相似性（主观评价）。系统的终显示像（主观评价）应达到四级（含四级）以上图像质量等级，对于电磁环境特别恶劣的现场，图像质量应不低于三级。图像质量的主观评价见GB50198—1994中的4.3。经智能化处理的图像，其处理前后的主要图像特征信息应保持一致。5.2.2视频输入信号要求
常用的视频输入信号有两种：复合视频广播信号(CVBS)和视频影像阵列(VGA）。5.2.2.1CVBS信号
根据GB50395—2007中5.0.10的规定，应满足以下要求：3
GA/T 669. 6—2008
规频信号输人幅度:1 Vp-P,士3 dB VBS实时显示熙白电视水平清度：2400TVL；实时显示彩色电规水平滑晰度：≥270TVL回放图像中心水平清晰度：≥220TVL：黑白电视碳度等级：≥8级；
随机信噪比：236dB.
5.2.2.2 VGA 信号
a）在CIF格式下：单路画面显示点像素数为352×288b）在4CIF格式下：单路画面显示点阵像素数为704×576；c）在D1格式下，单路而面显示点阵像素数为720×576；d）手特式移动显示终端单路间面显示点阵像素数为320×240；c）VGA视频输人信号最终显示的模拟图像清度应满足5.2.2.1的要求。5.3视频显示设备要求
5.3.1应根据需要测可能选择合适的显示设备，显示设备的类型有电视墙、监视器、大屏设备、液品显器知等子示等。
5.3.2显示设爷应能消晰显示现场实时图像。显示设备的分辨率指标应高于系统对采集，传输过程规定的分整率指标，
5.3.3显示设衍的安全性应符合GB16796-1997和相关品标准规定的安全要求。5.3. 4 显示设备的 CVBS 输人接口应采用 BVC 连接器,其输出信号电平为 1. C VP-P,输出阻扩为750.
5.3.5显示设备的VGA输人接口的信号电7为1.0Vp-P输出阻抗为75。显示设备的分辨率应不小于1024×768像素，新频率应不小于60Hz颜色质量应不小于16bit。6规音频存储技术要求
6. 1功能要求
6.1.1联网系统应据公安业务和社会公共安全管理的要求，确定相应的存储策略，合理配置存储设备。宜采用前端存储、监控中心存储、客户端存储相结合的分布式存储策略；配置的专用存储设备（如磁批阵列、网络存储系统，光盐刻录机等）应能备份需要长期保留的信息，保存时间应符合公安业务利安全曾理的要求。
6.1.2联网系统应至少能存储下列信息并保持相应时间：报警发生前后一段时间内的视音频信息；监控中心操作人员人工指定或通过统程定时指定的现场视音频信息。6.1.3监控中心存储设备宜集中放在中心机房，应具有元余、纠告及自动备份等功能；宜采用网络存储技术，支持远程访问和高效存储。6.1.4前端存储宜靠近视音频编码设备，实现视音频同步存储。根据需要，客户端也可存储视音频信息，
6.1.5应支持图像存储和回放的双工模式，宜支持图像高码流记录和远程图像低码流传输播放的双码流模式。
6，1.6监控图像存储时问宣不少于15d，经过复核后的报警图像应按公安业务和杜会公共安全管理的相关要求作长期保存，且使于访问和调用。6. 2视音频存储质量要求
6.2.1图像存储应保持图像信息原始完整性，6.2.2图像数据存储应保证具有CIF格式的图像分辨率，重要日标的扳警图像应具有4CIF的图像分率。
6.2.3应采用GA/T669.4一2008和其他相关标准规定的H.264或MPEG-4视频编码格式和文作格4
TYKAONIKAca-
GA/T 669. 6—200B
式进行图像存储。宜支持G.711/G.723.1/G.729等音频编懈码标准实现音频同步存储。在适用于安防领域的AVS标准发布后，宜优先考虑采用适用丁安防监控的AVS标准。6.2.4存储时可结合视频移动侦测等技术做赖率调整。6.3视音频存储设备要求
6.3.1应具有足够的存储空间，并应具有存储容长的可扩展能力。6.3.2存储图像崇引、摘要等信息的设备，其存储空间应与对应的图像数据相适应，并支持与对应图像数据的同步更新
6.3.3监控中心存储设备应支持大逻辑卷（LV).单逻辑卷最大容量应不小于16TB。6.3.4应具有与联网系统中心时钟统二校时的功能。应支持日志创建及维护
应有故障报警、诊断及定位分析功能，6.3.6
应其有以太网接见，支持TCP/IP协议，宜支持FC.SCSTNSCSI、NFS.CIFS和FTP等协议。6. 3.7
应支持多用户视管频并发访问，宜采用多任务并发销求时存播优先策略，6.3.8
有储系统配算参，系统管理日志用户管理数据、报警文件等重要信息的设备宜具有允余、纠5.3.9
错及自动备份等功能。
6.3.10宜支持数摄沉袭，降级体用和借宽项留，宜支持满时件止利循环覆激。6.4安全性要求/）
存储设备安全存储介质全应符合GA/T669.1，2008中9.1.2和1.4的规定。6.4.1
6.4.2应对量要的视音频数据进行备份，包括在线备份、离线备份和异耻备份并可根据备份数据进行com
正确恢复。
6.4.3应对重想的规音频数据实施防抵措施。6.4.4对需要慢的规音频效据在存储过程中应进行加密。！6.5可靠性要表0
6.5.1存储设餐的可靠性应符合GA/T669.1-~2008中1113.2的要求。6.5.2存储设备的差键部件应支持在线更换，并保证数据的完整6. 5. 3存储系统额俄设备的平均无故障时间(MTBF)应满足 GA/T 669. 1-/2C081 13. 4 的要求,最低应不小于20000
6.5.4存储设备宜支持在线升级.提供放障自动需房或远释肩动功能。6,6环境要求
6.6.1存放存储设备微环算应符合GB/T20271—2006中4.1.1.1的要求6.6.2监控中心存放存罐设督的机房地板活荷载应不小于600gm26.7管理要求
联网系统应能经出网络接口或RS232审口对存储设备进行理，6.7.1
联网系统应能监控存储设备的运行状态，包括设裔容用情况、带窥利用率和CPU占用率。联网系统应能按照数据来源、记录时间报誉类别等方式存催储和检索录像文件。6.7.3
管理员应通过预先设置的账号登录存储设备。6.7.5
存储设备应支持基于浏览器模式的管理。存储设备应提供二次开发的软件接口（如API)，支持联网系统管现子台的统一管理。6. 7.63
采用数据库的管理应符合8.5的要求，6.7.7
7视育频播放技术要求
7. 1功能要求
7. 1. 1本机视音频播放要求
应能按照指定设备、通道、时间、报警信息等要素检索历史录像文件，关进行播效。应支持正需播5
GA/T 669. 6-—2008
放，快速摇放，慢速播放、单顿步避，单缺步退，面面暂停，图像抓拍、图像缩放显示功能7.1.2网络视音频播放要求
7.1.2.1 基本要求
在网络非宽受限和不稳定的快况下，宜支持顿率和码率调整）
客广端解码软作应支持不少于4路符合GA/T669,4-2008规定的4CIF图像周时解码播放。b
7.1.2.2实时播放要求
应能道过流媒体服务器或网络连接的方式获取视音频流；a）
应支持 1、4、9、16 面面分谢显乐#应支持对符合GA/T669.4-2008规定的视育频流进行解码并播放；应支持通过设备、通道、报警信息等要紫定位实时图像并播放：应支持对云台和镜头的控制；
应支持片抓拍狗实时录像；
应调节离像显示参数（如对比度、竞度、饱和度、颜色等）。g）
7.1.2.3历史录像文件播放要求
应能通过流媒休服努器或网络连接的方式获取视音频流；a）
b）应支持1、4,9、1℃间面分割显示；应支持对符合GA/T669.1—2008规定的视音频流进行解码并搬故；应支持通过设备、通道、时间、报警信息等要素检索历史录像文件并播放；d
应支持跳进、跳退、逃度条拖动等快速定位控制；应支持快速播放、慢速播放、单读步进、单顿步退、画面暂停、图像抓拍，同时应能支持回放图像预甄最验示；
g）应支持图片抓拍和视频剪辑。7.1.2.4流媒体服务要求
0）股务质量应满足：
网络断开情况下，垂连间隔应不太于30s；流媒体服务进程重启时间应不人于5S;转发延时应不大于0.5s;
一平离修复时间(MTTR)应不大于2 h。b）服务能力应达到：
—一应支持自动恢复到网络断开前的状态；-—每路视频最大输入和输出带宽均应不小于2Mbps;一应能以较高速率（大于流媒体编码速率)快速填充缓冲区；一一应文持组播，可发布实时流媒体和历史录像流媒体：——输入视频流路数应支持不小于128路（不包措流媒体服务器级联），一-输出视频流路数应支持不小于384路（不包括流媒体服务器级联）。应提供服务器当前服务状态显示。7.2规音赖播放（显示)质量要求7.2.1经过网络进行的规音频潘放，全实时（25断/s)媒体源在无网络延时播放时，顿率应不于24侦/5
7.2.2播放时视音频信息失步时间应不大于C.3s，7.2.3播放时显示的图像质量应不明显低于5.2.1的要求。7.3规音频播放设备要求
宜使用通用播放器播放历史录像文件。FKNIKAa
8数据库构建技术要求
8.1构建原则
GA/T 669. 6—2008
8.1.1联网系统数据库的构建应符合联网系统数据存储策略的要求，宜在相应级别的监控中心设经数据库。应配罩数据库服务器：数据库服务器宜采用双机备份。8.1.2数据库的寄量应能满足联网系统存储全局信息的娶，并留有亢余。数据库的设计除考虑存储容量外，还应考虑缴据库运行的稳定性，可靠性、安全性以及可展性、可维护性、于开发和服务保障等因素。
8.1,3数据库的信息内容除满足6.1.2 的要求外,还应包括下列内容。8.1.3.1用户身份信息及对每个用户的授权信息。8. 1.3.2所有报警历生信息。
8。1.3.3工作目志信息（包括用户操作历史，设备运行状态等）。8.1.3.4所有设备的参数设置工作模式等信息2.1.3. 5联网系统需要存储的所有录像信息8.1.3.6与录像资料相关的检紧信息，如设备，薄道、时间、报警等。8.2功能要求
除满足6.1的要求外，还应其有下列功能。8. 2. 1 数据维护,整理与更新
8.2.1.1应按照指定设备、通道、时间和报警信息等对视音频信息进行分类，8.2.1.2宜支持管理人员对视音频信息的常维护与整理,有权限的管现人员可逊行删除、复制等操作。
B,2. 1.3对指定重要视音频信息，有权限的障理人员可避行抓锁、解锁等操作，避免证娶摘被误除。
8.2.1.4应能人工或自动定期更新数据库信息，清理不必要的数据、文件。8,2.2数据访问与控制
8.2.2.1应支持对用户身份验证及操作求的合法性验证。8.2.2.2应支持对视音频信息的访间权限管理，避免米授权期广对规音频信息的非法访问8.2.2, 3应能支持并发操作。
8.2,3海量数据的自动快速检索
8.2.3.1应能存储（记录）联网系统所需要的全局信息，应支持海量数据的自动、快速检案。8.2.3.2应能按照指定设备、通道、时间利报警信息等要素对视音频信息进行检案。8.3安全性要求
除满足6.4、6.6的娶求外,还应满足下列要求：8.3.1应对重要的信息进行备份，包括在线备份、离线备份和异地备份，并前根据备份数搬逛行正确恢复。宜支持数据库信息的自动备份和手动裔份。8.3.2应支持对重要的数据实施防抵赖措施,8.3.3应支持对箫要保密的数据进行加密。8.4可靠性要求
除满足6.5的要求外，还应满足下列要求8.4.1数据库的硬件系统维护,软件系统维护应符合GA/T669.1一2008中14.1.2,14.1.3的要求。8.4.2数据库的数据备份、数据恢复应满足GA/T669.1—2008中14.3.1、14.3.2的要求。8.4.3数据库应支持在线更换失效部件，并不影响存储和点播的正常运行，8.5管理要求
除满足6.7的要求外，还应满足下列管理要求。7
GA/T 669.62008
联网系统的数据库应设置在禁区，应采取人防、物防，技防相结合的综合防护措施，确保数据库8.5. 11
的物理安全。
2联网系统的数据库运行应建立健全严格的值班、操作，使用，维护，管理等制度，确保数据库的运行安全。
应对数据库操作，使用、维护、管理人员进行安全保密教育，明确岗位资任。对图像信息数据的查疗，谢用，复制等，应严路遵守GA/T792.1一2008的相关规定，确保数据库的信息安全。8.5.4数据库操作、使用、维护、管理人员的录用，应符合国家或行业保密工作的相关规定，确保数据库和网系统的整体安全。
