【GA公共安全标准】活体掌纹图像采集技术规范

本网站发布时间： 2024-12-21 15:04:31

GA/T864-2010
现行

基本信息

标准号：
GA/T 864-2010
标准名称：
活体掌纹图像采集技术规范
标准类别：
公共安全行业标准(GA)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
446.42 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
活体掌纹图像采集技术规范

标准简介/下载

点击下载

标准简介：

GA/T 864-2010.Technical specification of palm print live scan.
1范围
GA/T 864规定了活体掌纹图像采集技术要求。
GA/T 864适用于公安机关活体掌纹图像采集与应用。
2规范性引用文件
下列文件对于本文件是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GA 625- -2010 活体指纹图像采集技术规范
GA 773--2008指纹自动识别系统术语
GA 789--2008掌纹图像数据转換的技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1活体掌纹live-scan palm print
采集的尚存活的自然人手平面全掌纹、平面掌纹、侧面掌纹。
3.2活体掌纹图像采集palm print live scan
采集设备获取活体掌纹图像的过程。
3.3掌纹采集窗口palm print scanning window
采集活体掌纹的平台。
3.4掌纹有效图像尺寸valid size of palm print image
活体掌纹采集的实际图像尺寸。
4技术要求
1.1 采集方式
活体掌纹图像采集应由光学或其他原理的面阵传感器实现的采集仪完成。
4.2技术指标
4.2.1掌纹采集窗口尺寸
平面全掌纹采集窗口尺寸:≥118.9 mmX183. 9 mm。
平面掌纹采集窗口尺寸:≥118. 9mmX118.9 mm.
侧面掌纹采集窗口尺寸:≥53.9 mmX101. 8 mm。

标准内容

部分标准内容：

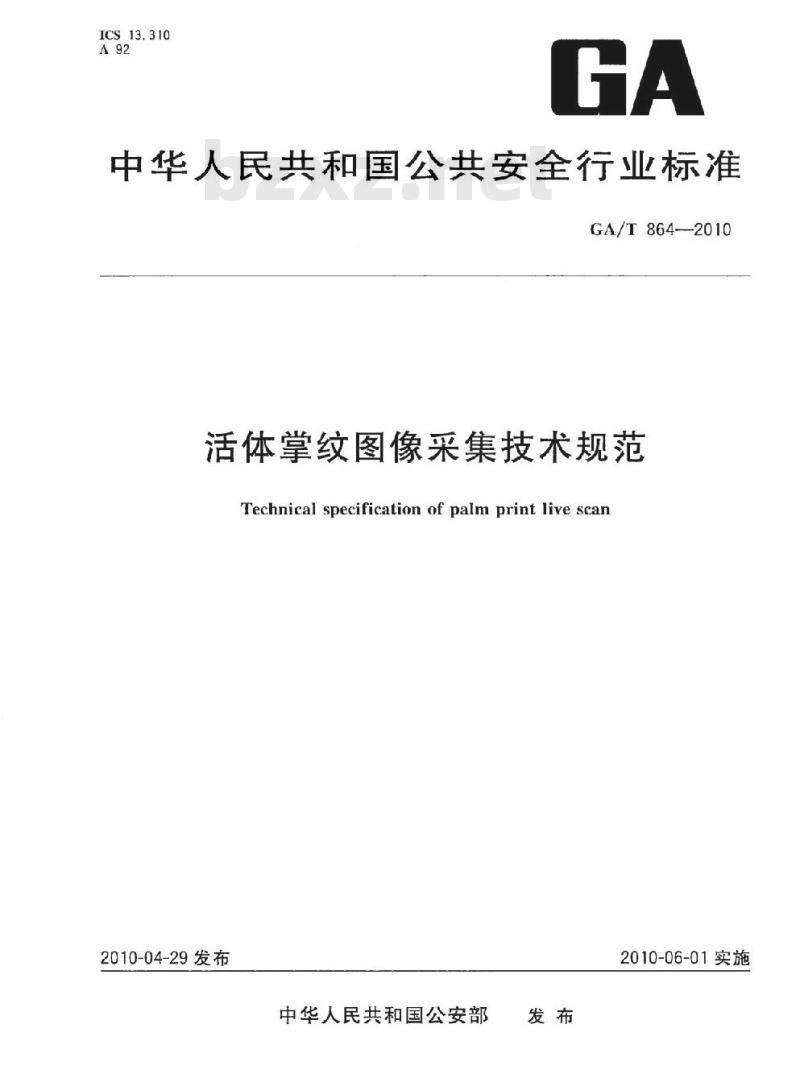

ICS13.310
中华人民共和国公共安全行业标准GA/T864--2010
活体掌纹图像采集技术规范
Technical specification of palm print live scan2010-04-29发布
中华人民共和国公安部
2010-06-01实施

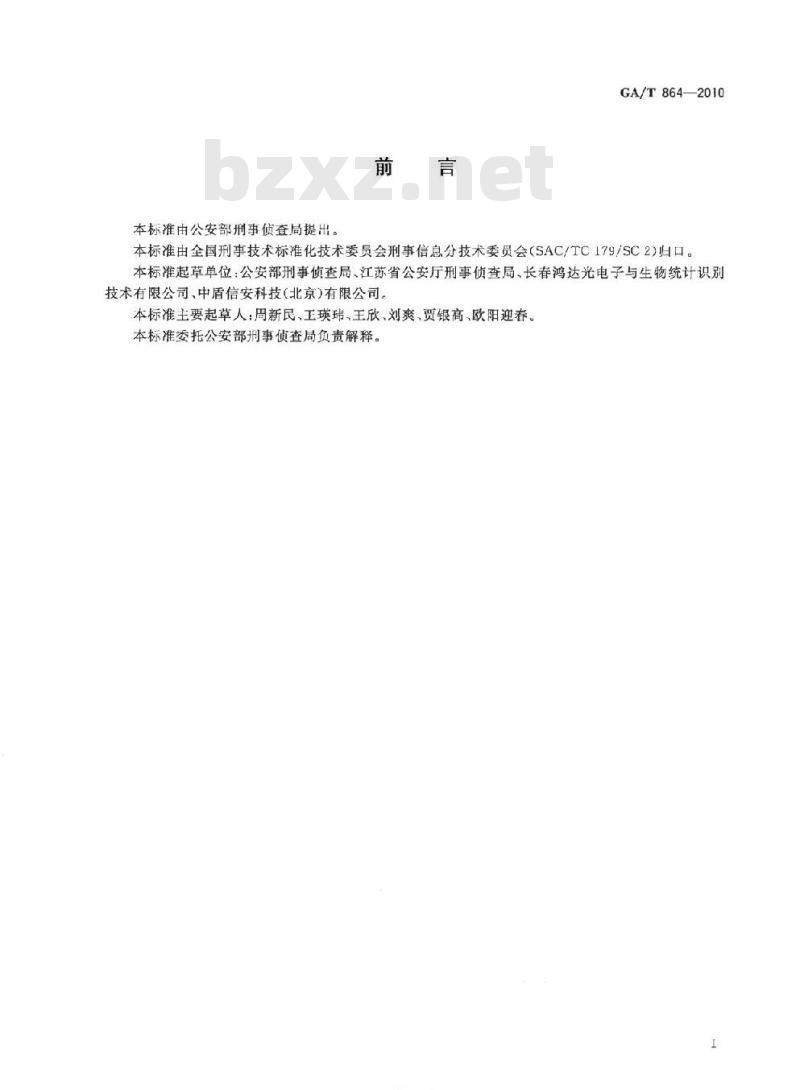

本标准由公安部刑事侦查局提出。言
GA/T864—2010
本标准由全国刑事技术标准化技术委员会刑事信息分技术委员会（SAC/TC179/SC2）归口。本标准起草单位：公安部刑事侦查局、江苏省公安厅刑事侦查局、长春鸿达光电子与生物统计识别技术有限公司、中盾信安科技（北京)有限公司。本标准主要起草人：周新民、王玮、王欣、刘爽、贾银高、欧阳迎春。本标准委托公安部刑事侦查局负责解释。1
iKAoNiKAca

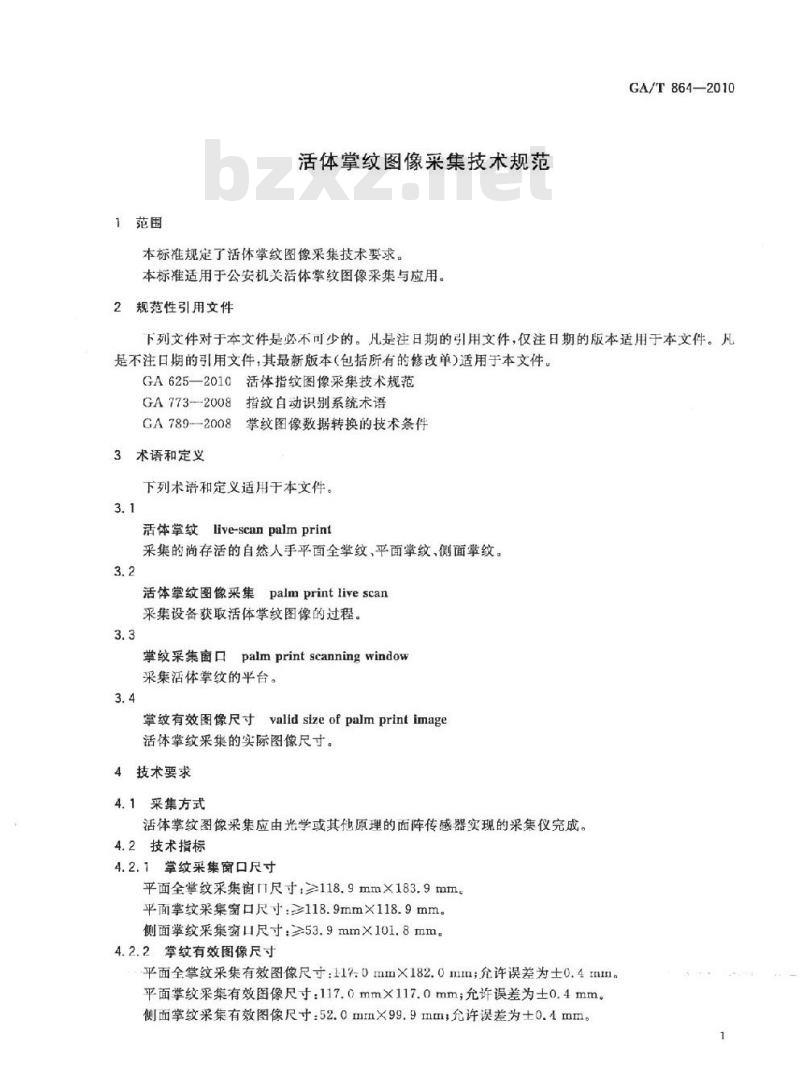

1范围
活体掌纹图像采集技术规范
本标推规定了活体掌纹图像采集技术要求。本标适用于公安机关活体掌纹图像采集与放用。2规范性引用文件
GA/T864—2010
下列文件对于本文件是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用手本文件。GA625—2010活体指纹图像采集技术规范GA773--2008指纹白动识别系统术语GA 789-2008
3掌纹图像数据转换的技术条件
3术语和定义
下列术语和定义适用于本文件。3.1
live-scanpalmprint
活体掌纹
采集的尚存活的自然人手平面全掌纹、平面掌纹、侧面掌纹。3.2
活体掌纹图像采集palmprintlivescan采集设备获取活体掌纹图像的过程。3.3
掌纹采集窗口palmprintscanningwindow采集活体掌纹的平台。
掌纹有效图像尺寸validsizeofpalmprintimage活体掌纹采集的实际图像尺寸。4技术要求
4.1采集方式
活体掌纹图像采集应由光学或其他原理的面阵传感器实现的采集仪完成。4.2技术指标
4.2.1掌纹采集窗口尺寸
平面全掌纹采集窗口尺寸，≥118.9mm×183.9mm平面掌纹采集窗口尺寸：≥118.9mm×118.9mm。侧面掌纹采集窗口尺寸：≥53.9mm×101.8mm。4.2.2掌纹有效图像尺寸
平面全掌纹采集有效图像尺寸：117:0mm×182.0mm允许误差为士0.4mm。平面掌纹采集有效图像尺寸：117.0mm×117.0mm；允许误差为土0.4mm。侧面掌纹采集有效图像尺寸：52.0mmx99.9mm，允许误差为士0.4mm。1
GA/T864—2010

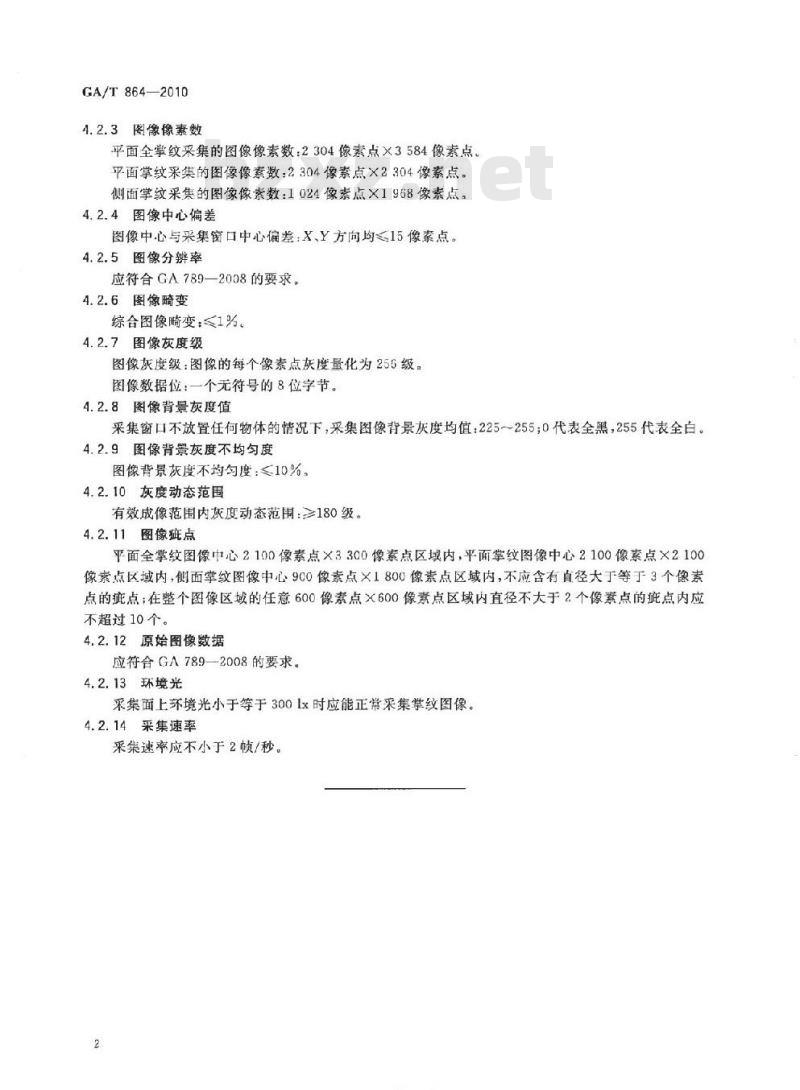

4.2.3图像素数
平面全掌纹采集的图像像素数：2304像素点×3584像素点。平面掌纹采集的图像像素数：2304像素点×2304像素点，侧面掌纹采集的图像像素数：1024像素点×1968像素点。4.2.4图像中心偏差
图像中心与采集窗口中心偏差：X、Y方向均≤15像素点。4.2.5图像分辨率
应符合GA789—2008的要求。
4.2.6图像畸变
综合图像畸变：≤1%。
4.2.7图像灰度级
图像灰度级：图像的每个像素点灰度量化为256级。图像数锯位：一个无符号的8位字节。4.2.8图像背景灰度值
采集窗口不放置任何物体的情况下，采集图像背景灰度均值：225～255；0代表全黑，255代表全白。4.2.9图像背景灰度不均匀度
图像背景灰度不均匀度：≤10%，4.2.10灰度动态范围
有效成像范围内灰度动态范围：180级。4.2.11图像疵点
平面全掌纹图像中心2100像素点×3300像素点区域内，平面掌纹图像中心2100像素点×2100像素点区域内，侧面掌纹图像中心900像素点×1800像素点区域内，不应含有直径大于等于3个像素点的疵点；在整个图像区域的任意600像素点×600像素点区域内直径不大于2个像素点的疵点内应不超过10个。
4.2.12原始图像数据
应符合GA789—2008的要求。
4.2.13环境光
采集面上环境光小于等于3001x时应能正常采集掌纹图像。4.2.14采集速率
采集速率应不小于2顿/秒。
TTKAONIKAca-

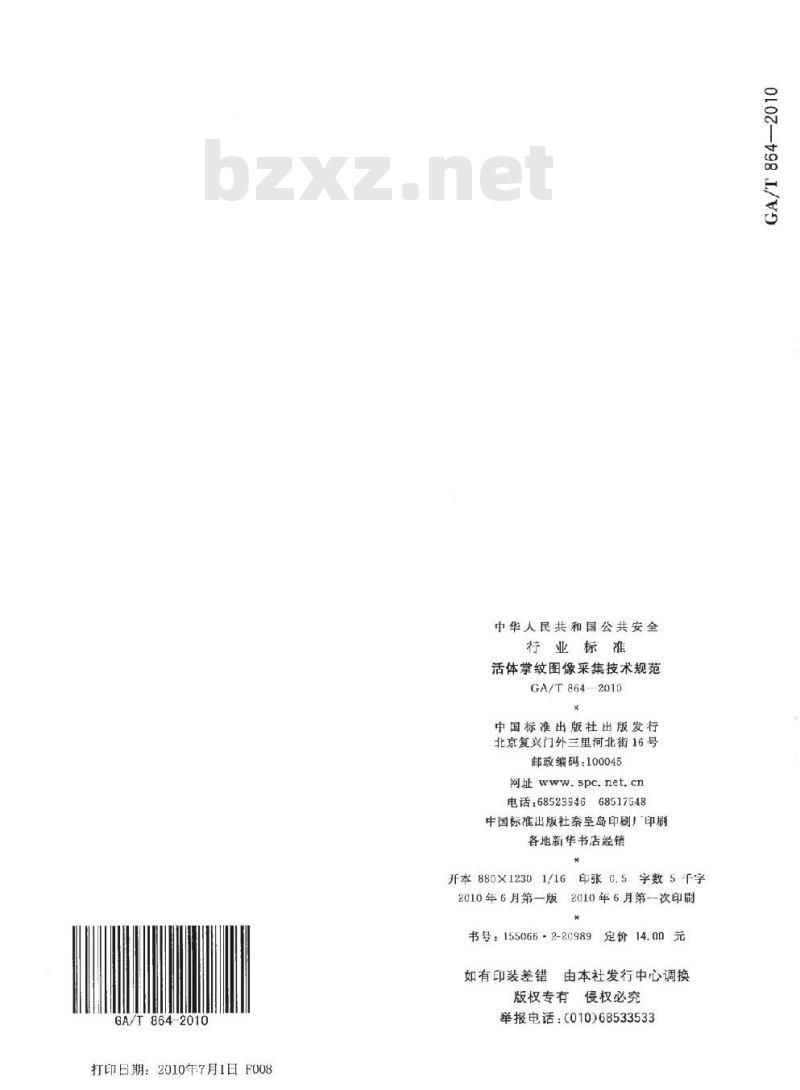

GA/T 864-2010
打印日期：2010年7月1日F008
中华人民共和国公共安全
行业标准
活体掌纹图像采集技术规范
GA/T 8642010
中国标准出版社出版发行wwW.bzxz.Net
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标难出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2010年6月第一版2010年6月第一次印刷*
书号：155066·2-20989
如有印装差错
定价14.00元
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
