【GA公共安全标准】 安全防范监控网络视音频编解码设备

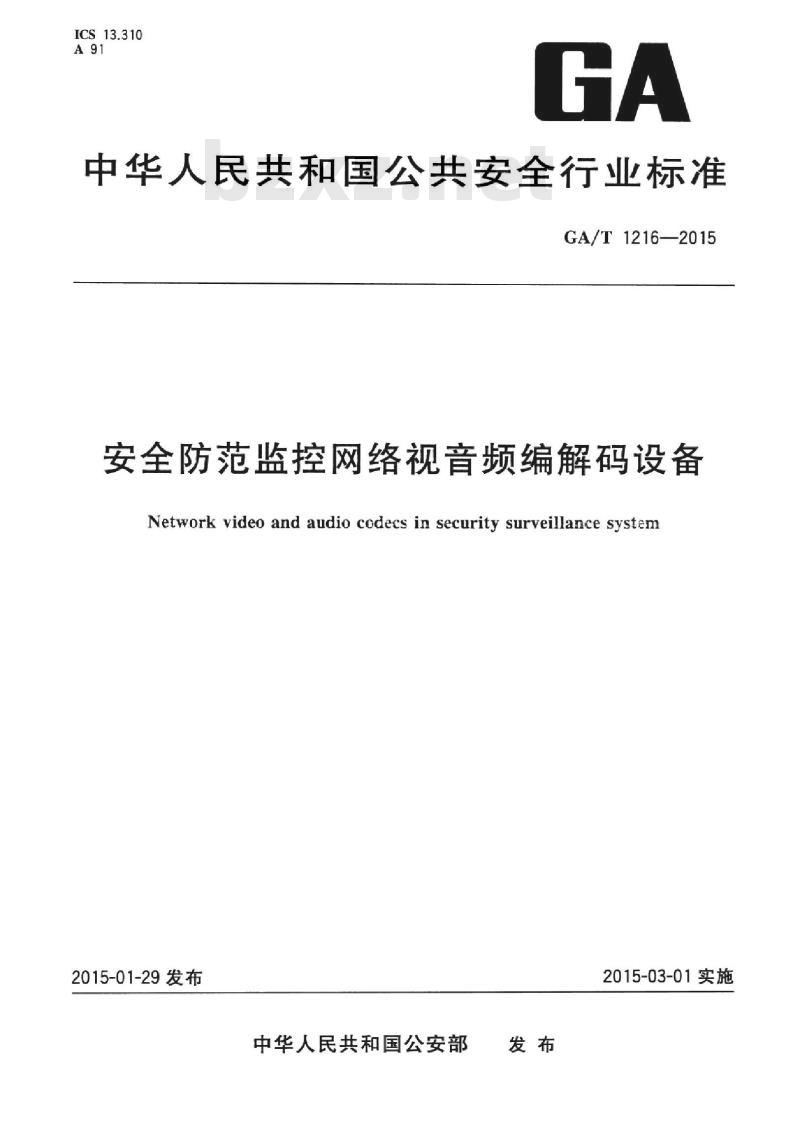

ICS13.310
中华人民共和国公共安全行业标准GA/T1216—2015
安全防范监控网络视音频编解码设备Network video and audio codecs in security surveillance system2015-01-29发布
中华人民共和国公安部
2015-03-01实施

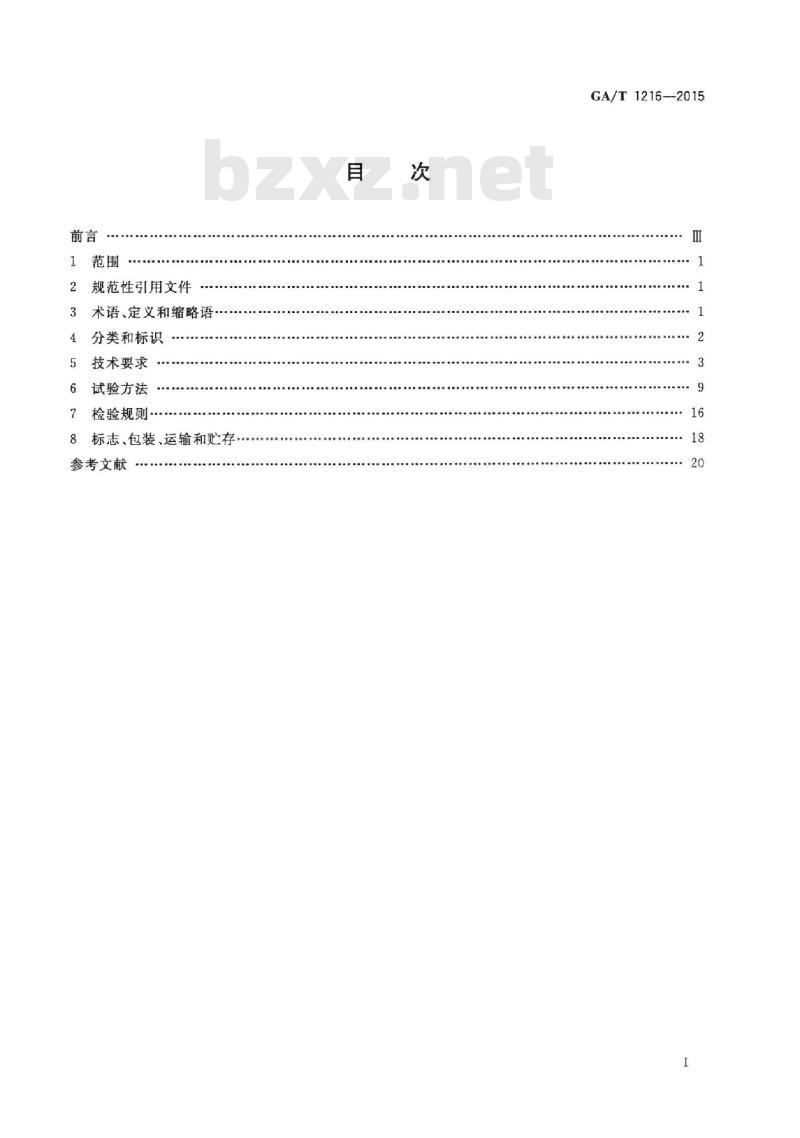

规范性引用文件
3术语、定义和缩略语
分类和标识
5技术要求
试验方法
检验规则
8标志、包装、运输和贮存
参考文献
GA/T1216-2015

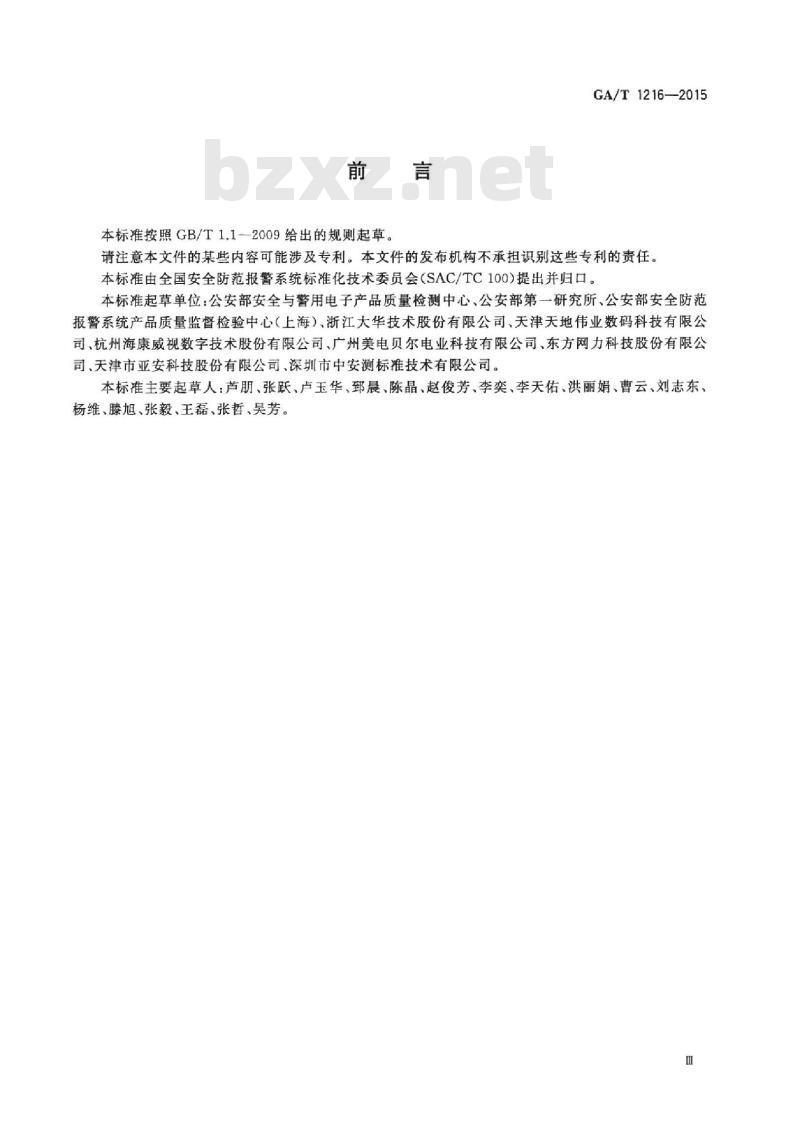

本标准按照GB/T1.1一2009给出的规则起草。GA/T1216-2015
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)提出并归口。本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部第一研究所、公安部安全防范报警系统产品质量监督检验中心（上海）、浙江大华技术股份有限公司、天津天地伟业数码科技有限公司、杭州海康威视数字技术股份有限公司、广州美电贝尔电业科技有限公司、东方网力科技股份有限公司、天津市亚安科技股份有限公司、深圳市中安测标准技术有限公司。本标准主要起草人：芦朋、张跃、卢玉华、晨、陈晶、赵俊芳、李奕、李天佑、洪丽娟、曹云、刘志东、杨维、滕旭、张毅、王磊、张哲、吴芳m

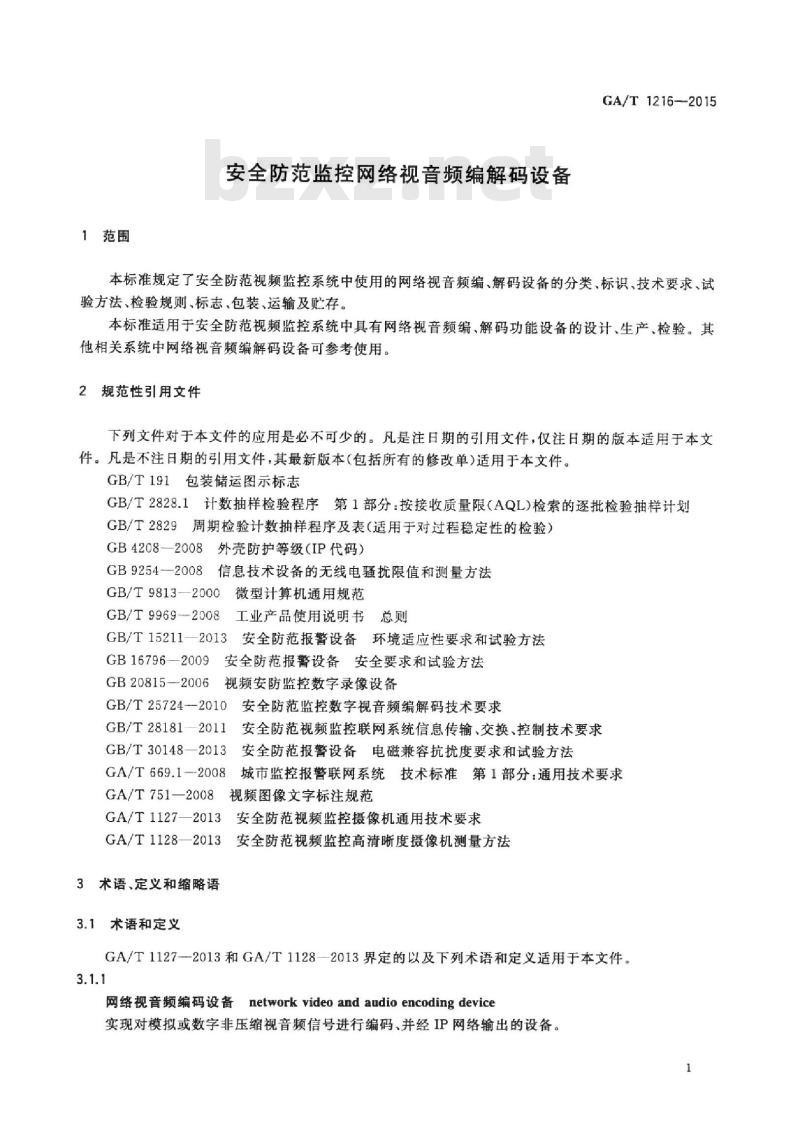

1范围
安全防范监控网络视音频编解码设备GA/T1216-2015
本标准规定了安全防范视频监控系统中使用的网络视音频编、解码设备的分类、标识、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于安全防范视频监控系统中具有网络视音频编、解码功能设备的设计、生产、检验。其他相关系统中网络视音频编解码设备可参考使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB4208—2008外壳防护等级（IP代码）GB9254-2008
3信息技术设备的无线电骚扰限值和测量方法GB/T9813—2000微型计算机通用规范GB/T9969-2008工业产品使用说明书总则GB/T15211一2013安全防范报警设备环境适应性要求和试验方法GB16796—2009
安全防范报警设备安全要求和试验方法视频安防监控数字录像设备
GB20815-2006
安全防范监控数字视音频编解码技术要求GB/T25724--2010
GB/T28181—2011
安全防范视频监控联网系统信息传输、交换、控制技术要求GB/T30148—2013
3安全防范报警设备电磁兼容抗扰度要求和试验方法GA/T669.1-2008
城市监控报警联网系统技术标准第1部分：通用技术要求GA/T751—2008
视频图像文字标注规范
GA/T1127—2013安全防范视频监控摄像机通用技术要求GA/T1128—2013
3术语、定义和缩略语
3.1术语和定义
安全防范视频监控高清晰度摄像机测量方法GA/T1127--2013和GA/T1128—2013界定的以及下列术语和定义适用于本文件。3.1.1
网络视音频编码设备
network video and audio encoding device实现对模拟或数字非压缩视音频信号进行编码、并经IP网络输出的设备。1
GA/T1216—2015

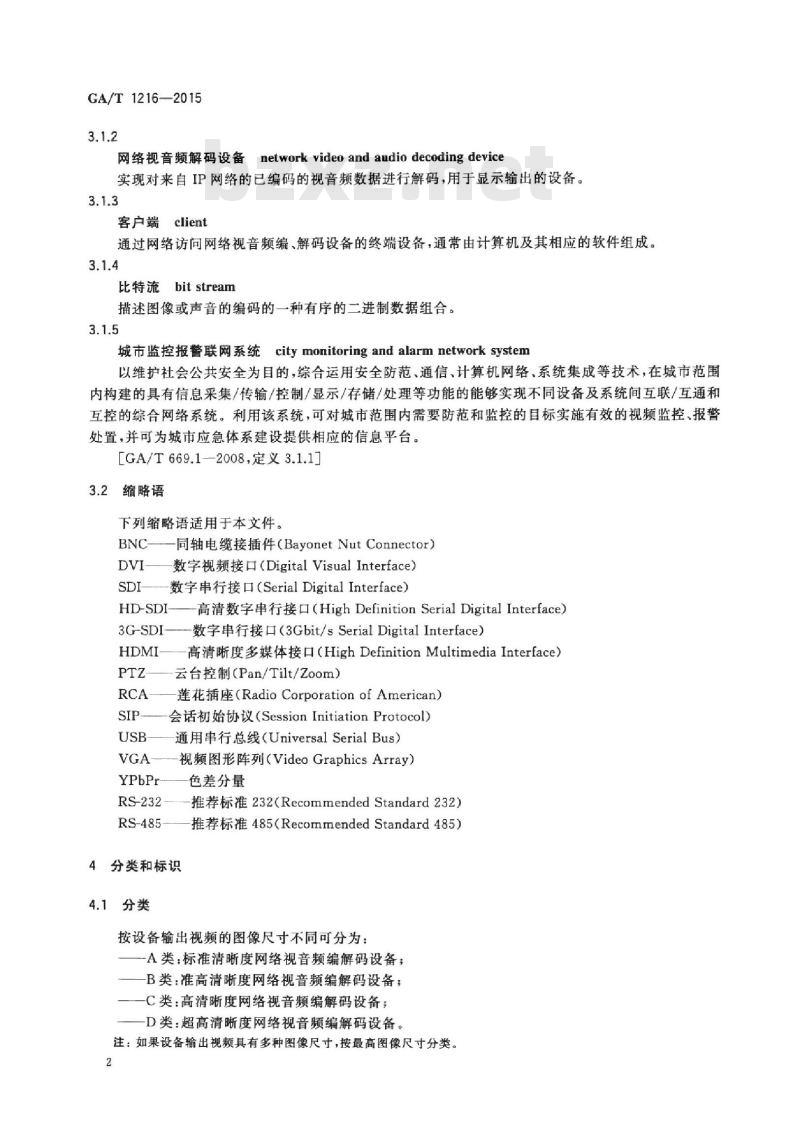

网络视音频解码设备network video and audio decoding device实现对来自IP网络的已编码的视音频数据进行解码，用于显示输出的设备。3.1.3
客户端client
通过网络访问网络视音频编、解码设备的终端设备，通常由计算机及其相应的软件组成。3.1.4
比特流bitstream
描述图像或声音的编码的一种有序的二进制数据组合。3.1.5
城市监控报警联网系统citymonitoringandalarmnetwork system以维护社会公共安全为目的，综合运用安全防范、通信、计算机网络、系统集成等技术，在城市范围内构建的具有信息采集/传输/控制/显示/存储/处理等功能的能够实现不同设备及系统间互联/互通和互控的综合网络系统。利用该系统，可对城市范围内需要防范和监控的目标实施有效的视频监控、报警处置，并可为城市应急体系建设提供相应的信息平台。【GA/T669.12008,定义3.1.1]
2缩略语
下列缩略语适用于本文件。
BNC—同轴电缆接插件（BayonetNutConnector）DVI
数字视频接口（DigitalVisualInterface）数字串行接口（SerialDigitalInterface）HD-SDI
3G-SDI
RS-232
RS-485
高清数字串行接口（HighDefinitionSerialDigitalInterface）数字串行接口（3Gbit/sSerialDigitalInterface）高清晰度多媒体接口（HighDefinitionMultimediaInterface）云台控制（Pan/Tilt/Zoom）
莲花插座（RadioCorporationofAmerican）会话初始协议（SessionInitiationProtocol)通用串行总线（UniversalSerialBus）视频图形阵列（VideoGraphicsArray）色差分量
推荐标准232（RecommendedStandard232）推荐标准485（RecommendedStandard485)4分类和标识
4.1分类
按设备输出视频的图像尺寸不同可分为：-A类：标准清晰度网络视音频编解码设备；-B类：准高清晰度网络视音频编解码设备；一C类：高清晰度网络视音频编解码设备；一D类：超高清晰度网络视音频编解码设备。注：如果设备输出视频具有多种图像尺寸，按最高图像尺寸分类。2
4.2标识
GA/T 1216—2015
产品的标识由产品名称代码、“编码设备”或者“解码设备”代码、图像尺寸代码和企业标识代码组成：
a）产品名称代码：用“安防编解码”的汉语拼音首字母“AFBJM”表示；b）视频信号接口代码：用大写英文字母E或D表示，其中“E”表示编码设备，“D”表示解码设备；图像尺寸代码：按4.1的规定用A、B、C、D中的一位大写英文字母表示；d）企业标识代码：可自定义扩展。AFBJM-E/D--
企业标识代码
一图像尺寸代码
“编码设备”或者“解码设备”代码产品名称
示例：XX企业生产的安全防范监控高清晰度网络视音频编码设备，表示为：AFBJM-E-C-XXXX。5拉术要求
5.1外观、标识及机械结构要求
5.1.1外观要求
外观和结构应符合GB/T9813—2000中4.3的要求。5.1.2标识要求
设备应有清晰、永久的标识。标识的耐擦性应符合GB16796—2009中5.3.2的要求。设备应有下列标识：
型号或规定的代号：
-制造厂的厂名或商标；
-额定输人电压和额定输出电压。设备宜有下列标识：
额定输人功率和额定输出功率；安全警示符号；
安全接地符号。www.bzxz.net
5.1.3机械强度
设备外壳应有足够的机械强度，承受0.5J的碰撞后不应产生永久的变形和损坏。5.1.4外壳防护等级
应符合GB4208—2008中IP20的有关要求。3
GA/T1216—2015
5.2接口要求
5.2.1视频接口
视频输人输出接口可采用BNC（75Q）连接器、YPbPr、VGA、DVI、HDMI、SDI、HD-SDI、3G-SDI等接口形式。
5.2.2音频接口
如果具有音频接口，可采用3.5mm立体声接口、RCA、BNC模拟音频接口。5.2.3网络接口
网络接口应采用10/100/1000M以太网接口，应符合IEEE802.3标推，采用RJ45连接；可选用射频无线接口或光纤接口连接。
5.2.4辅助数据传输接口
辅助数据传输接口应采用RS-232、RS-485、USB、RJ45、I/O接口中的一种或多种接口，实现单向或双向辅助数据或报警数据传输。5.3功能要求
5.3.1网络视音频编、解码设备通用功能操作权限
应至少分管理员和用户两级操作权限。管理员具有最高的操作权限。5.3.1.2WEB服务
应支持嵌人式web服务功能，能通过浏览器（如IE）访问。5.3.1.3设置
应能通过客户端或者浏览器管理界面对设备的参数进行设置。5.3.1.4时钟同步
应能通过客户端或者浏览器管理界面对设备的时间进行校准。5.3.1.5导入导出参数
应支持导人、导出配置参数。
5.3.1.6恢复出厂设置和重启
应有恢复出厂设置和重新启动功能，设备掉电或重新启动后，应能保存掉电前或重启前的配置信息。
5.3.1.7软件升级
应能通过网络对软件进行在线升级。在升级过程中，如发生掉电、掉线等异常情况时，应能恢复到升级前的状态。
5.3.1.8传输控制协议
GA/T1216—2015
接入城市监控报警联网系统时，传输控制协议应满足GB/T28181一2011的技术要求。5.3.2网络视音频编码设备功能
5.3.2.1编码要求
视音频信息的编码方式宜采用GB/T25724一2010中第5章规定的编码方式。5.3.2.2字符叠加
应能在图像中叠加中文文字和符号信息，信息包括：编号、位置、时间、日期等。叠加信息的位置、内容应符合GA/T751—2008中的规定。5.3.2.3区域遮挡
应能在监控界面上按照设置的位置用一个或多个任意大小的色块或图形来遮挡相应区域的视频图像。
5.3.2.4双（多）码流输出
宜具有同时输出双（多）路码流或存储一路的同时输出另一路在图像格式、压缩编码格式或压缩码率等参数上有所不同，并可独立设置的码流的功能。5.3.2.5PTZ控制
应能通过辅助数据传输接口对云台、镜头发出水平、垂直、变焦等控制命令。5.3.2.6信息安全
接人城市监控报警联网系统时，信息的安全应符合GB/T28181-2011中第8章的相关规定。5.3.2.7报警
报警功能应符合以下要求：
a）移动侦测图像报警触发功能，能对图像画面物体的移动进行分析，并及时发出图像报警信息；b）信号量报警输入、信号量报警输出、信号量报警参数设置；图像报警信息触发现场视频录像，可支持图像报警触发前不少于5s的视频预录、图像报警触c
发后不少于15s的视频录像；
d）本设备故障报警。
5.3.2.8主动注册
接入城市监控报警联网系统时应支持向SIP服务器主动注册登记的工作模式。如果注册不成功：宜延迟一定的随机时间后重新注册。5.3.2.9存储
如果具有内置存储介质，应能将视音频信息存储在内置存储介质中。存储介质容量应大于或等于32GB。应具有视音频信息存储的自动覆盖功能。5
GA/T1216—2015
网络视音频解码设备功能
5.3.3.1解码功能
应能从网络获取数据并解码输出。轮巡、切换输出
应支持切换输出功能，宜支持轮巡切换输出功能。5.3.3.3多画面分割
应至少支持2×2画面分割，每个画面窗口可显示不同来源的图像。5.4性能要求
5.4.1设备输出视频的图像尺寸
设备输出视频的图像尺寸应满足表1的要求。表1设备输出视频的图像尺寸
标准清晰度
准高清晰度
高清晰度
超高清晰度
5.4.2顿率
水平像素（H）
352≤H<768
768≤H<1920
1920≤H<3840
H≥3840
最大顿率应满足以下三个分级：a）1级，大于或等于12.5fps且小于25fps：b）2级，大于或等于25fps且小于50fps；3级，大于或等于50fps。
5.4.3延时
垂直像素（V）
288≤V<576
576V<1080
1080≤V<2160
V≥2160
分辨力
≥450线
≥650线
≥900线
≥1700线
在网络直连环境下，在厂家声明的码率、编码方式和标称的最大顿率设置时，稳定工作5min后的延时应满足以下三个分级：
a）1级：小于或等于600ms；
b）2级：小于或等于400ms
c）3级：小于或等于200ms。
5.4.4视音频同步
视音频信号的失步时间应小于或等于1s。5最大图像并发数量
大于或等于3个。
音频信号输入采样率
应不低于16kHz。
5.4.7稳定性
GA/T1216—2015
在正常工作条件下，应能支持7×24h工作，并且不应出现电路、机械或设备装载操作系统的故障。5.4.8图像质量
图像画面信息不应有明显的缺损，图像画面应连贯，物体移动时图像不应有前冲现象、图像边缘不应有明显的锯齿状、拉毛、断裂、拖尾等现象。5.4.9电源适应性
电源电压在额定电压的85%～110%范围内变化时，不需调整应能正常工作。环境适应性
5.5.1至少应满足以下环境类别中的一个：a）类别I：包括但不仅限于居住或办公环境的室内（例如，客厅、办公室、机房等）；b）类别Ⅱ：包括但不仅限于室内公共区域（例如，购物区域、商店、餐厅、楼梯、工厂生产装配间、人口和储藏室等）；
类别Ⅱ：包括但不仅限于有直接淋雨防护和日晒防护的室外，或者极端环境条件的室内（例如，车库、阁楼、仓库和进料台等)；d）类别IV：一般意义上的室外。类别I、Ⅱ、Ⅲ、IV的条件试验严酷等级依次递增，适于环境类别IV的设备可被用于环境类别Ⅲ的应用中。
每个类别气候环境条件试验的严酷等级见表2，机械环境条件试验的严酷等级见表3。表2气候环境适应性要求
试验项目
低温试验
（工作状态）
高温试验
（工作状态）
恒定湿热试验
（工作状态）
盐雾循环耐久
性试验
试验参数
温度/℃
持续时间/h
温度/℃
持续时间/h
温度/℃
相对湿度/%
持续时间/d
总持续时间/d
循环次数
潮热环境每个循
环持续时间/h
类别工
类别Ⅱ
不要求
环境类别
类别Ⅲ
类别IV
GA/T1216—2015
试验项目
正弦振动试验
表3机械环境适应性要求
试验参数
类别I
频率范围/Hz
加速度/（m/s°）
轴向数目
扫频速率/(oct/min）
扫频周期的数目/轴向/工作状态脉冲持续时间/ms
峰值加速度
冲击试验
A/(ms-2)
试验样品质量m<4.75kg
试验样品质量m≥4.75kg
冲击轴向数
每轴向上的脉冲次数
10~150
环境类别
类别Ⅱ
类别Ⅲ
10~150
A=1000-200Xm
不要求测试
每一项特定环境试验的条件试验期间检测（如果检测）和最后检测应满足以下要求：类别V
软件运行正常，没有死机或者程序跑飞等异常现象（说明：可以通过LED的闪烁状态或者网管a)
软件来观察底层软件运行的情况）。b)
准确采集图像报警输人信号，无误报。c)
正确产生图像报警联动输出信号，无误动。图像质量没有下降。
语音质量没有下降。
以太网接口（如有)通信正常。
正弦振动、冲击试验后应能正常工作，并无元器件松动、位移和损坏。低温低气压试验后设备g）
的绝缘电阻、抗电强度、泄漏电流、防过热应满足5.6的要求。盐雾循环耐久性试验后受试样品表面不应有锈蚀。
安全性要求
5.6.1抗电强度
应符合GB16796--2009中5.4.3的规定。5.6.2绝缘电阻
应符合GB16796—2009中5.4.4的规定。5.6.3泄漏电流
应符合GB16796—2009中5.4.6的规定。5.6.4
保护接地端子
应符合GB16796—2009中5.4.5的规定。8
5.6.5防过热
应符合GB16796-2009中5.6的要求。5.7电磁兼容要求
GA/T1216—2015
5.7.1设备的静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度、射频场感应传导骚扰抗扰度，电源电压暂降和短时中断抗扰度应符合GB/T30148一2013的规定。5.7.2设备的传导骚扰、辐射骚扰应符合GB9254一2008中等级A的规定。6试验方法
6.1测试条件
测试条件如下：
——环境温度：15℃～35℃；
—相对湿度：25%～75%；
——大气压力：86kPa～106kPa。6.2电气连接
在试验中，样品应由正常主电源（AC）供电，每路输出应连上适当的设备，并且连上正常使用的典型负载。样品的输人应连上能模拟正常使用中需要连接的装置。除另有说明外，应使设备处于正常工作状态。
对独立的编码设备或解码设备进行测试时，厂家应提供相应的解码设备或编码设备。6.3外观及机械结构检验
6.3.1外观检验
目测检查机壳外观质量和结构，判定结果是否符合5.1.1的要求。6.3.2标识检验
目测检查标识内容是否符合要求。按GB16796—2009中5.3.2的规定，做标识耐擦性试验，判定结果是否符合5.1.1的要求。6.3.3机械强度检验
将设备平放，选择很可能产生样品机械损伤或功能伤害的薄弱部位，如字符图形指示器。用一个直径为50.8mm（质量540g）的钢球，从0.1m的高度垂直落下，冲击在外壳表面上。试验后不应产生永久变形和损坏。判定结果是否符合5.1.3的要求。6.3.4外壳防护等级检验
按照GB4208一2008规定的方法进行。判定结果是否符合5.1.4的要求。6.3.5接口要求检验
目测并记录设备具有的接口类型及数量。判定结果是否符合5.2的要求。9
