【GY广播电视行业标准】 35mm电影主观检验片(彩色测试图)

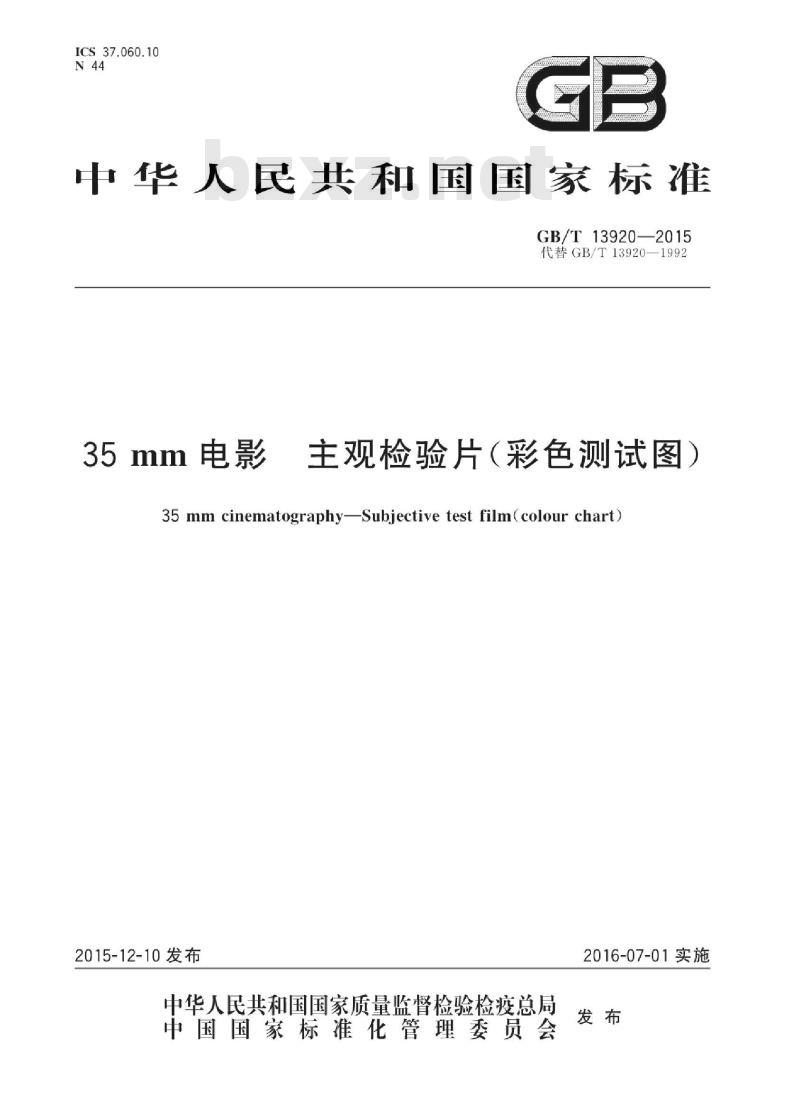

ICS37.060.10
中华人民共和国国家标准
GB/T13920—2015
代替GB/T13920—1992
35 mm电影
主观检验片（彩色测试图）
35 mm cinematographySubjective test film(colour chart)2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2016-07-01实施

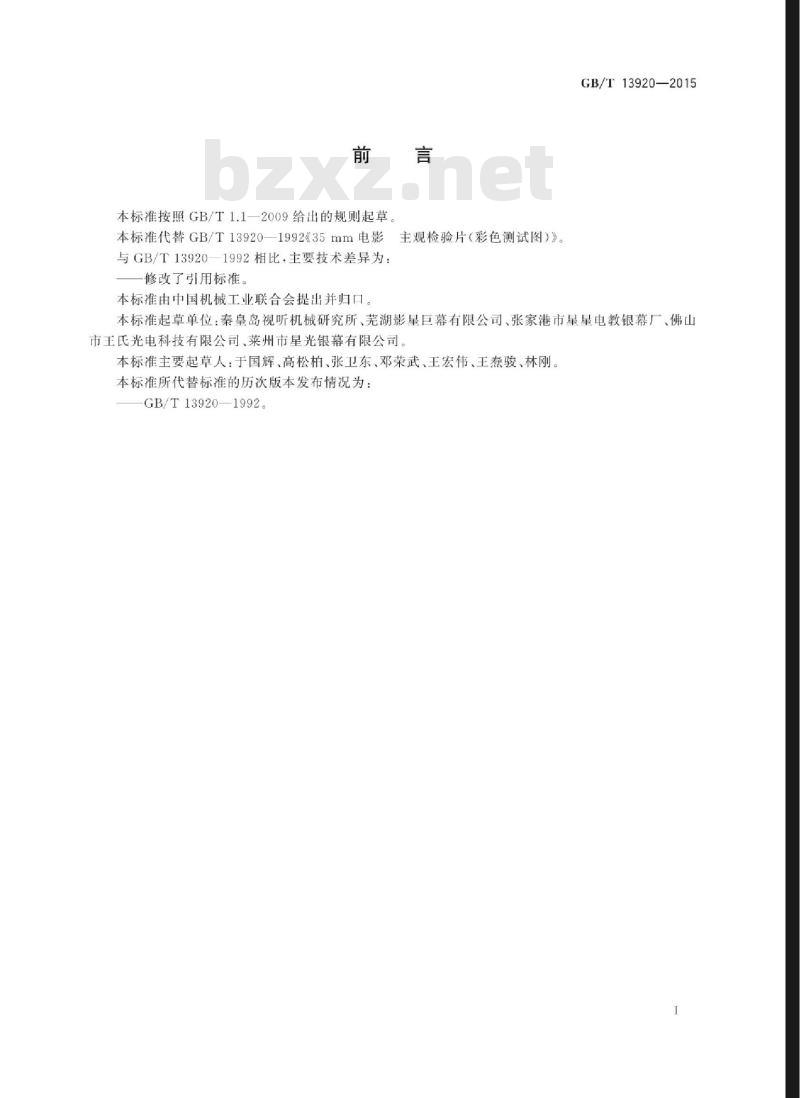

本标准按照GB/T1.1—2009给出的规则起草本标准代替GB/T13920—1992《35mm电影主观检验片（彩色测试图）》。与GB/T139201992相比，主要技术差异为：修改了引用标准。
本标准由中国机械工业联合会提出并归口。GB/T13920—2015
本标准起草单位：秦皇岛视听机械研究所、芜湖影星巨幕有限公司、张家港市星星电教银幕厂、佛山市王氏光电科技有限公司、莱州市星光银幕有限公司。本标准主要起草人：于国辉、高松柏、张卫东、邓荣武、王宏伟、王焘骏、林刚本标准所代替标准的历次版本发布情况为：-GB/T13920—1992。
HiiKAoNi KAca
iiiKAoNhiKAca

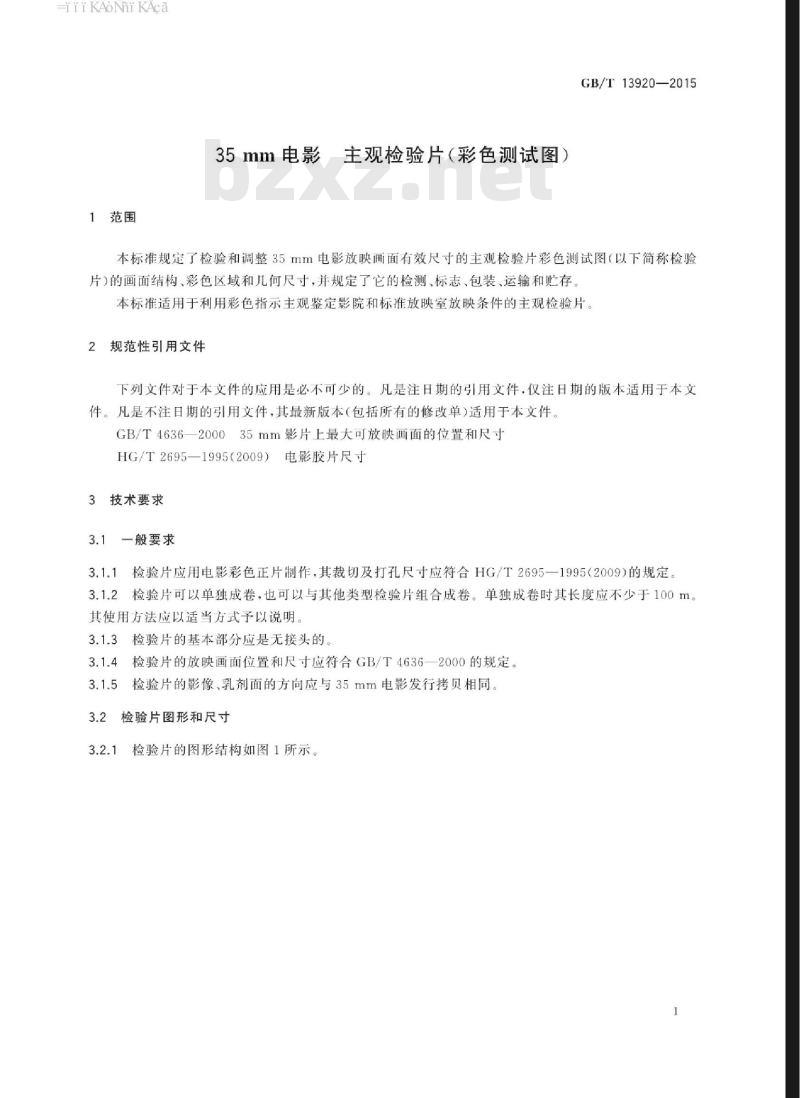

1范围
35mm电影主观检验片（彩色测试图）GB/T13920—2015
本标准规定了检验和调整35mm电影放映画面有效尺寸的主观检验片彩色测试图（以下简称检验片)的画面结构、彩色区域和儿何尺寸，并规定了它的检测、标志、包装、运输和贮存本标准适用于利用彩色指示主观鉴定影院和标准放映室放映条件的主观检验片。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T4636一200035mm影片上最大可放映画面的位置和尺寸HG/T2695—1995（2009）电影胶片尺寸3技术要求
3.1一般要求
3.1.1检验片应用电影彩色正片制作，其裁切及打孔尺寸应符合HG/T2695一1995（2009)的规定3.1.2检验片可以单独成卷，也可以与其他类型检验片组合成卷。单独成卷时其长度应不少于100m。其使用方法应以适当方式予以说明3.1.3检验片的基本部分应是无接头的。3.1.4检验片的放映画面位置和尺寸应符合GB/T4636—2000的规定。3.1.5检验片的影像、乳剂面的方向应与35mm电影发行拷贝相同检验片图形和尺寸
3.2.1检验片的图形结构如图1所示。1
HiiKAoNiKAca
GB/T13920—2015
2检验片各结构尺寸及极限偏差如表1所示。表1
基本尺寸及极限偏差
18.21±0.08
15,29±0.08
11.33±0.08
12.62±0.08
11.96±0.08
17.57±0.08
21.11±0.05
21.29±0.05
2.12±0.03
单位为毫米
iiiKAoNiKAca
检验片彩色区域色彩规定如表2所示。区域代号
表1（续）
注1：检验片测试图系对称结构图形，表中仅列出对称的一部分。注2：区域e用于制作生产单位代号或名称，表中所列为其底色。4试验方法
GB/T13920—2015
单位为毫米
基本尺寸及极限偏差
1.06±0.03
1.05±0.03
2.11±0.03
检验片应在温度为20℃2℃，相对湿度为60%70%的条件下放置24h后再进行几何尺寸的4.1
测量。
4.2任取一个画面，用分格值为0.01mm、放大倍率为50倍的工具显微镜或相同精度的仪器逐项检查表1所列尺寸的大小。
5标志，包装、运输、贴存
检验片应标明产品型号、生产单位的名称或代号、本标准号。5.2
检验片应绕在片夹上，片头贴牢，乳剂层向里，外包塑料袋后封存在金属盒内，并随附使用说明书。金属盒表面贴有商标，注明名称、型号、长度并盖合格证章。注明检验员代号和生产日期。检验片远途运输应有金属或木制外包装箱，箱外注明防晒、防水和避免剧裂震动等字样或标志。5.4
检验片应贮存在温度为5℃～25℃，空气相对湿度为50%～70%的环境中。片盒平放并应距热源1m以上。不得受硫化氢和氮气等有害气体侵害。iiKAoNiKAca
GB/T13920-2015
中华人民共和国
国家标准
35mm电影
主观检验片（彩色测试图）
GB/T13920—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：gb168.cn
服务热线：400-168-0010
010-68522006免费标准bzxz.net
2015年12月第一版
书号：155066·1-52767
版权专有
侵权必究
