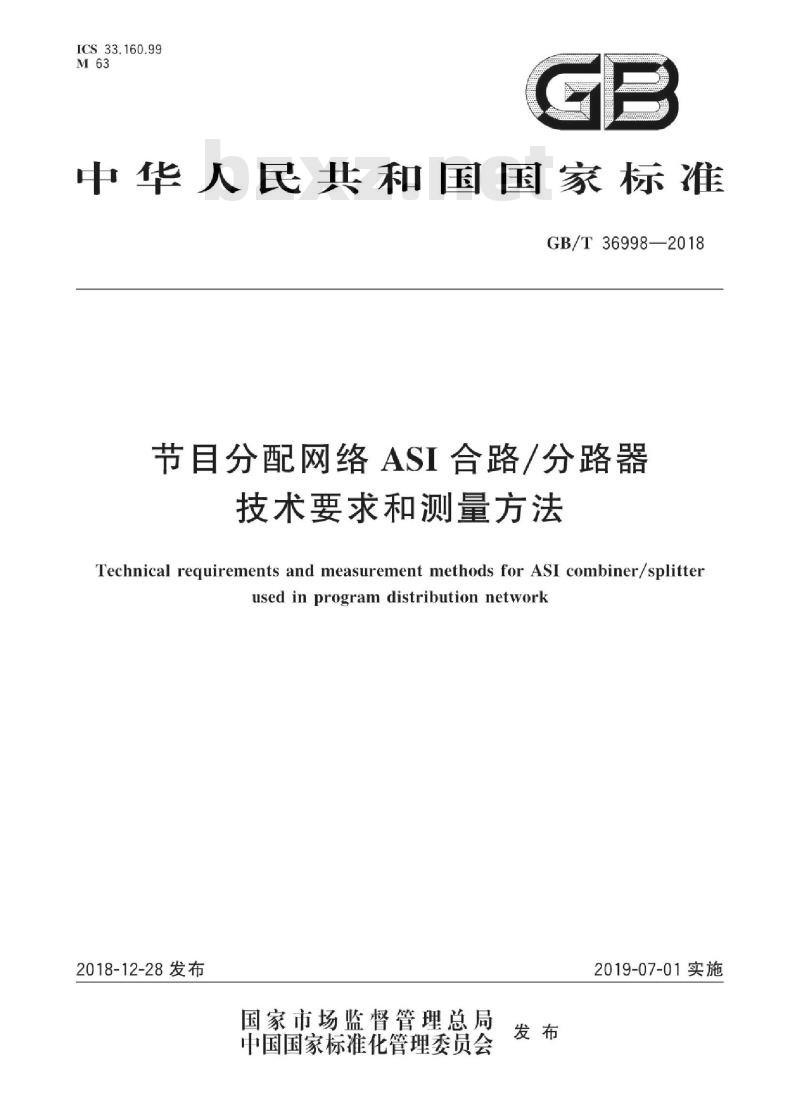

ICS33.160.99
中华人民共和国国家标准
GB/T36998—2018
节目分配网络ASI合路/分路器
技术要求和测量方法
Technical reguirements and measurement methods for AsI combiner/splitterused in program distribution network2018-12-28发布
国家市场监督管理总局
中国国家标准化管理委员会
2019-07-01实施

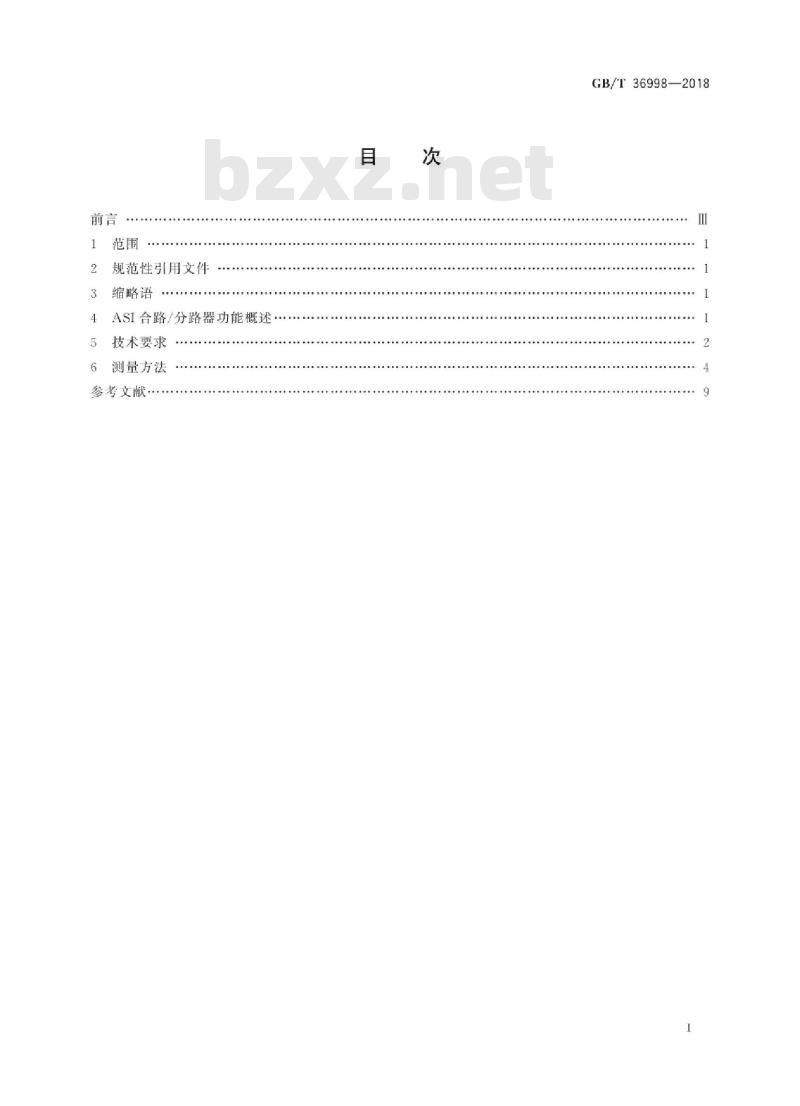

规范性引用文件
缩略语
4ASI合路/分路器功能概述
技术要求
测量方法
参考文献··
GB/T36998—2018

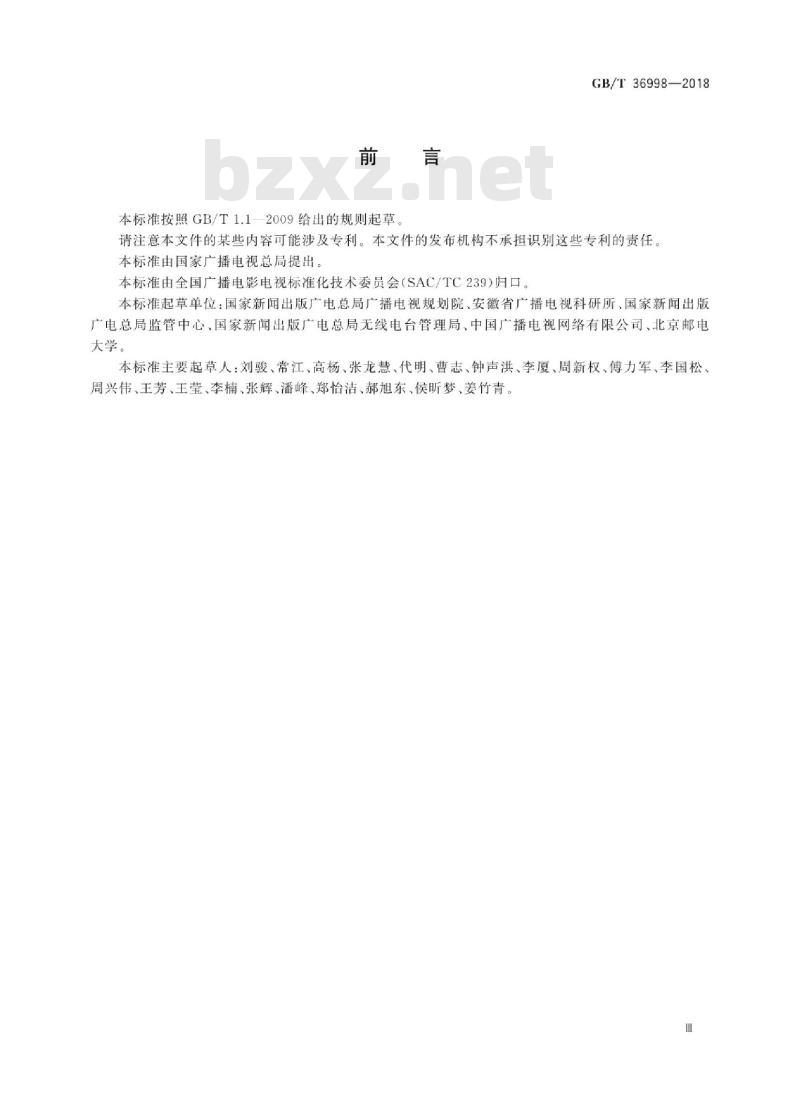

本标准按照GB/T1.12009给出的规则起草。GB/T36998—2018
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由国家广播电视总局提出。本标准由全国广播电影电视标准化技术委员会（SAC/TC239)归口。本标准起草单位：国家新闻出版广电总局广播电视规划院、安徽省广播电视科研所、国家新闻出版广电总局监管中心、国家新闻出版广电总局无线电台管理局、中国广播电视网络有限公司、北京邮电大学。
本标准主要起草人：刘骏、常江、高杨、张龙慧、代明、曹志、钟声洪、李厦、周新权、傅力军、李国松周兴伟、王芳、王莹、李楠、张辉、潘峰、郑怡洁、郝旭东、侯昕梦、姜竹青1范围
节直分配网络ASI合路/分路器
技术要求和测量方法
GB/T36998—2018
本标准规定了用于节目分配网络中ASI合路/分路器的主要技术要求与测量方法。本标准适用于节目分配网络ASI合路/分路器的开发、生产、应用、测量、运行和维护。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T17975.1一2010信息技术运动图像及其伴音信息的通用编码第1部分：系统GB/T26686一2017地面数字电视接收机通用规范GB/T28434一2012地面数字电视广播单频网适配器技术要求和测量方法3缩略语
下列缩略语适用于本文件。
AC：交流（AlternatingCurrent)ASI：异步串行接口（AsynchronousSerialInterface）BER：比特差错率（BitErrorRatio）BNC尼尔-康塞曼卡口（BayonetNeill-Concelman）SIP：秒帧初始化包（SecondFrameInitializationPacket）TS：传送流（TransportStream）4ASI合路/分路器功能概述
ASI合路/分路器可以对使用ASI接口的多路TS流进行合路传输和分路分配，以提高节目分配网络的利用效率。TS流经过ASI合路与分路之后，码流的结构、顺序、比特不发生任何改变，因此，ASI合路/分路器不但可以用于一般条件下的多路TS流传输，也可以用于地面数字电视广播单频网等对码流传输要求较严格的节目分配网络。使用有ASI合路/分路器的多路节目分配网络结构见图1，ASI合路/分路器输出的码流结构示意见图2。TS1
ASI合路器
节目分配网络
ASI分路器
图1具有ASI合路/分路器的多路节目分配网络结构图TS1
GB/T36998—2018
5技术要求
5.1一般要求
5.1.1环境条件
环境条件要求如下：
环境温度：
填充字节
填充字节
填充字节
填充字节
填充字节
填充学节
TSTa-1
TS2m-1
TS sm-1
TS 1m-L
TS 2m-1
TS nun-1
填充字节
2ASI合路/分路器输出的码流结构示意图正常工作：5℃45℃；
允许工作：0℃～50℃。
相对湿度：5%~95%（无结露）。大气压力：86kPa~106kPa。
工作电源
电源要求如下：
电压幅度：176V~264VAC：
电源频率：50Hz土1Hz。www.bzxz.net
ASI合路器
ASI分路器
TS（合）
5.1.3接口要求
接口要求如下：
ASI合路器应具备至少4路ASI输入接口和至少1路ASI输出接口；a)
b）ASI分路器应具备至少1路ASI输人接口和至少4路ASI输出接口；ASI输人/输出接口为BNC接头，阴型，输人/输出阻抗为75Q：c
ASI合路/分路器应具备监控接口，物理接口为RJ45接口。5.2功能要求
5.2.1合路功能
ASI合路器应具备至少将输的4路TS流合并成1路输出的功能5.2.2分路功能
ASI分路器应具备至少将4路合并后的TS流进行分路输出的功能5.2.3透明传输
GB/T36998—2018
ASI合路/分路器应支持在数字电视广播单频网（例如地面数字电视广播单频网，移动多媒体广播单频网)中TS码流透明传输，码流的结构、顺序、比特不发生任何改变5.2.4TS包格式
自适应支持188字节和204字节格式的TS包，TS包应符合GB/T17975.1一2010中的有关规定5.2.5码率监测
支持对输人/输出码流的码率实时监测。5.2.6报警
应提供报警功能。ASI合路/分路器的工作状态发生异常情况时，给出报警指示，报警状态可以通过面板或监控接口进行查询。
5.2.7日志记录
支持操作和报警日志记录。
5.3性能指标
5.3.1SIP抖动
符合GB/T28434一2012要求的单频网TS码流经合路/分路器后，SIP包的抖动值应在一100ns~100ns之间。
5.3.2时延
节目传输链路中加人ASI合路器和分路器后，引人的时延应不高于50ms5.3.3合路器最大输入码率
ASI合路器可支持的各输人接口的输入码率之和应不低于205Mbps。3
GB/T36998—2018
ASI输入接口
ASI输人接口技术指标见表1。
ASI输出接口
ASI输出接口技术指标见表2
测量方法
合路、分路、透明传输功能
6.1.1测量框图
1ASI输入接口技术指标
接收灵敏度
最大输人电压
反射损耗（5MHz～270MHz）
2ASI输出接口技术指标
输出幅度
上升时间（20%～80%）
下降时间（20%~80%）
技术指标
≤200mV
≥880mV
≥15dB
技术指标
800mV±80mV
1200ps
M1200ps
ASI合路/分路器的合路、分路、透明传输功能测量需要的设备包括码流发生器、误码率分析仪、基准时钟信号源、地面数字电视广播单频网适配器、地面数字电视广播激励器和地面数字电视广播测试接收机，测量框图见图3。
误码率分析仪
测量步骤
测量步骤如下：
基准时钟信号源
地面数字电视广播
单频网适配器
TS(SIP)
码流发生器
TS2TS3
ASI合路器
基准时钟信号源
地面数字电视广播
激励器
地面数字电视广播
测试接收机
TS(合）
GB/T36998—2018
ASI分路器
基准时钟信号源
地面数字电视广播
激励器
合路、分路、透明传输功能测量框图按图3连接测量系统；
设置误码率分析仪输出188字节格式的符合GB/T17975.1—2010规定的TS流；设置地面数字电视广播激励器为单频网工作模式：设置单频网适配器工作于GB/T26686—2017中表2的工作模式7；设置码流发生器输出n路188字节格式的符合GB/T17975.1一2010规定的TS流，n为ASI合路器总输人路数减1；
使用误码率分析仪分析地面数字电视广播测试接收机输出的码流，观察ASI合路/分路器是否正常工作，1minBER是否为0。6.2TS包格式功能
测量框图
ASI合路/分路器TS包格式功能测量需要的设备包括误码率分析仪和码流发生器，测量框图见图4。
码流发生器
误码率分析仪
ASI合路器
TS(合）)
ASI分路器
图4TS包格式、合路器最大输入码率功能测量框图5
GB/T36998—2018
6.2.2测量步骤
测量步骤如下：
a）按图4连接测量系统：
设置误码率分析仪输出188字节格式的符合GB/T17975.1一2010规定的TS流；b）
设置码流发生器输出n路188字节格式的符合GB/T17975.1一2010规定的TS流，n为ASI合路器总输人路数减1；
使用误码率分析仪分析ASI分路器输出的码流，观察ASI合路/分路器是否工作正常，1mind）
BER是否为O；
设置误码率分析仪输出204字节格式的符合GB/T17975.1一2010规定的TS流；设置码流发生器输出n路204字节格式的符合GB/T17975.1—2010规定的TS流，n为ASI合路器总输人路数减1；
使用误码率分析仪分析ASI分路器输出的码流，观察ASI合路/分路器是否工作正常，1ming）
BER是否为 0。
6.3SIP抖动
6.3.1测量框图
ASI合路/分路器SIP抖动测量需要的设备包括码流发生器、基准时钟信号源、地面数字电视广播单频网适配器、SIP抖动分析仪，测量框图见图5。基准时钟信号源
10 MHz
码流发生器1
6.3.2测量步骤
测量步骤如下：
地面数字电视广播
单频网适配器
按图5连接测量系统；
码流发生器2
TS2TS3
TS(SIP)
ASI合路器
TS(合)
图5SIP抖动测量框图
ASI分路器
STP抖动分析仪
设置码流发生器1输出188字节格式的符合GB/T17975.1一2010规定的TS流；设置码流发生器2输出n路188字节格式的符合GB/T17975.1一2010规定的TS流，n为c
ASI合路器总输人路数减1；
设置单频网适配器工作于GB/T26686—2017表2中的工作模式7；d)
使用SIP抖动分析仪测试ASI分路器输出码流的SIP包抖动值。6.4时延
6.4.1测量框图
时延测量需要的设备包括码流发生器、时延测量仪，测量框图见图6。6
