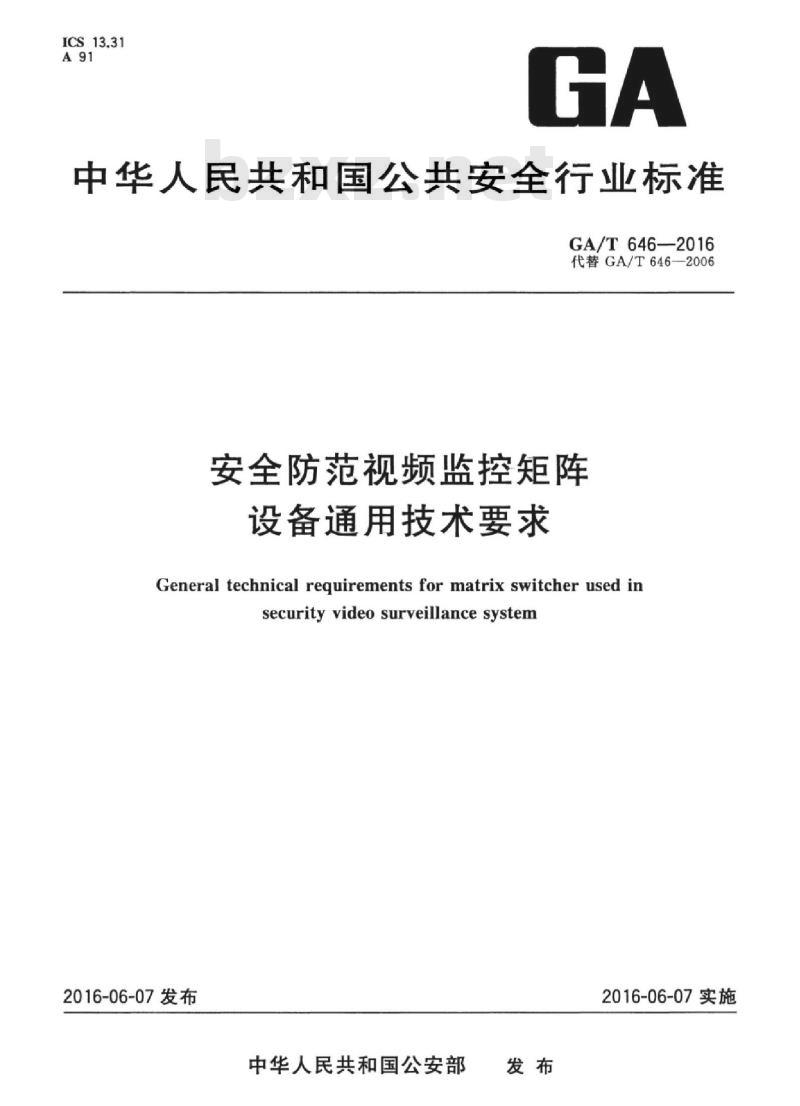

【GA公共安全标准】 安全防范视频监控矩阵设备通用技术要求

中华人民共和国公共安全行业标准GA/T646—2016
代替GA/T646—2006
安全防范视频监控矩阵
设备通用技术要求
General technical requirements for matrix switcher used insecurity video surveillance system2016-06-07发布
中华人民共和国公安部
2016-06-07实施

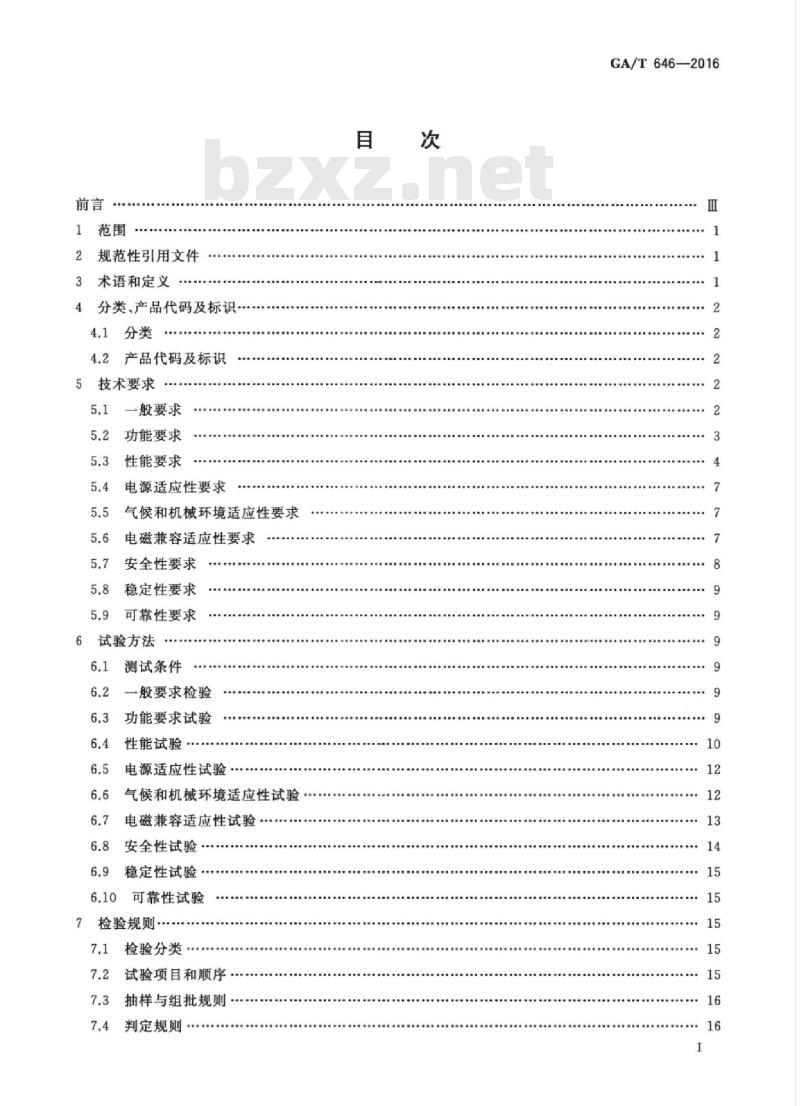

2规范性引用文件
3术语和定义
4分类、产品代码及标识
4.1分类
产品代码及标识
5技术要求
一般要求
功能要求
性能要求
电源适应性要求
气候和机械环境适应性要求
电磁兼容适应性要求
安全性要求
稳定性要求
可靠性要求
试验方法
测试条件
一般要求检验
功能要求试验
性能试验
电源适应性试验
气候和机械环境适应性试验
电磁兼容适应性试验
安全性试验
稳定性试验
可靠性试验
检验规则
检验分类
试验项目和顺序.
抽样与组批规则
判定规则
GA/T646—2016
HiiKAoNiKAca
GA/T646—2016

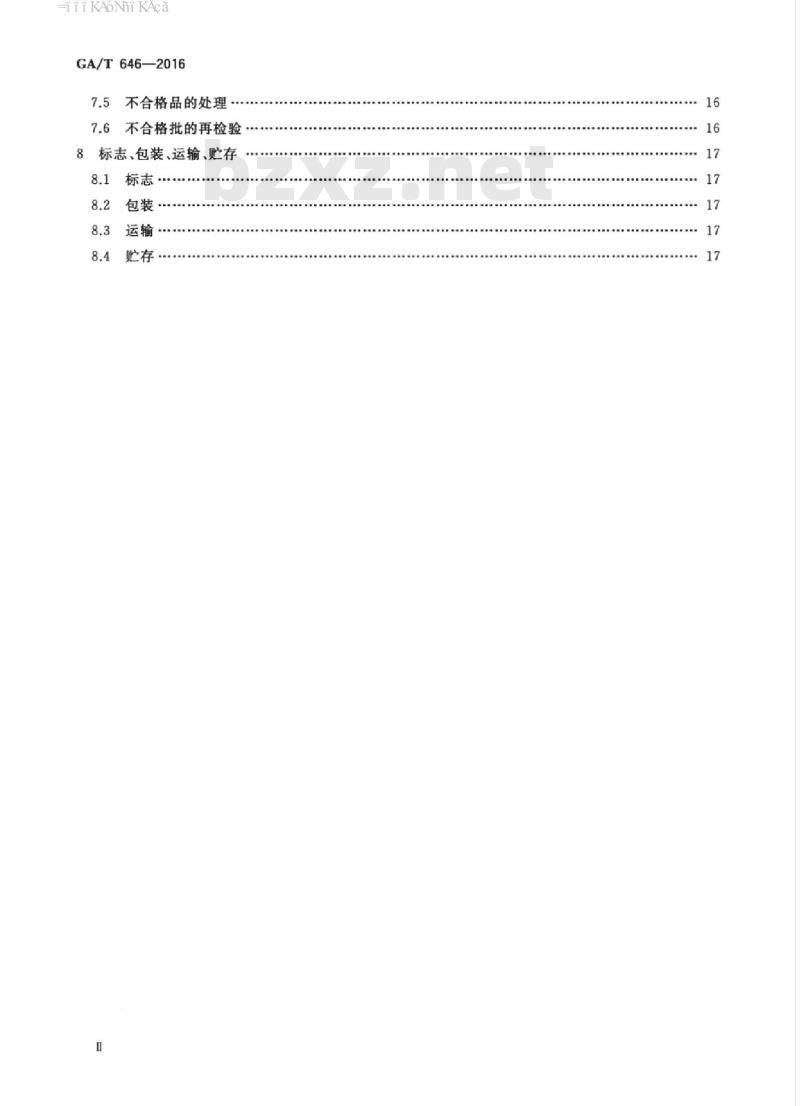

7.5不合格品的处理
7.6不合格批的再检验
8标志、包装、运输、贮存
HiiKAoNhiKAca

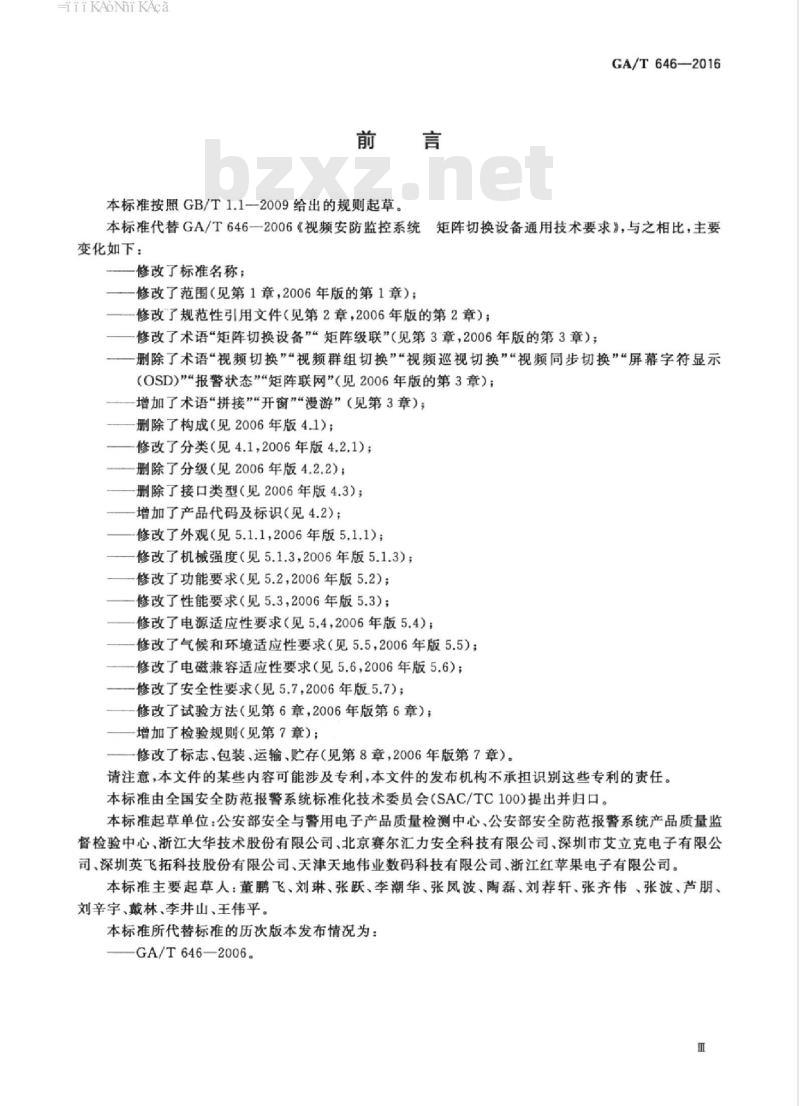

本标准按照GB/T1.1一2009给出的规则起草。GA/T646-2016
本标准代替GA/T646一2006《视频安防监控系统矩阵切换设备通用技术要求》，与之相比，主要变化如下：
修改了标准名称；
修改了范围（见第1章，2006年版的第1章）；修改了规范性引用文件（见第2章，2006年版的第2章）；修改了术语“矩阵切换设备\“矩阵级联”（见第3章，2006年版的第3章）；删除了术语“视频切换”“视频群组切换”“视频巡视切换”“视频同步切换”“屏幕字符显示（OSD）\“报警状态”“矩阵联网”（见2006年版的第3章）；增加了术语“拼接”“开窗”“漫游”（见第3章）；删除了构成（见2006年版4.1）；修改了分类（见4.1，2006年版4.2.1）；删除了分级（见2006年版4.2.2）；删除了接口类型（见2006年版4.3）；增加了产品代码及标识（见4.2）：修改了外观（见5.1.1，2006年版5.1.1）；修改了机械强度（见5.1.3，2006年版5.1.3）；修改了功能要求（见5.2，2006年版5.2）；修改了性能要求（见5.3，2006年版5.3）修改了电源适应性要求（见5.4，2006年版5.4）；修改了气候和环境适应性要求（见5.5，2006年版5.5）；修改了电磁兼容适应性要求（见5.6，2006年版5.6）；修改了安全性要求（见5.7，2006年版5.7）；修改了试验方法（见第6章，2006年版第6章）；增加了检验规则（见第7章）；
修改了标志、包装、运输、贮存（见第8章，2006年版第7章）。请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)提出并归口。本标准起草单位：公安部安全与警用电子产品质量检测中心、公安部安全防范报警系统产品质量监督检验中心、浙江大华技术股份有限公司、北京赛尔汇力安全科技有限公司、深圳市艾立克电子有限公司、深圳英飞拓科技股份有限公司、天津天地伟业数码科技有限公司、浙江红苹果电子有限公司。本标准主要起草人：董鹏飞、刘琳、张跃、李潮华、张凤波、陶磊、刘荐轩、张齐伟、张波、芦朋、刘辛宇，戴林，李井山、王伟平。本标准所代替标的历次版本发布情况为：GA/T646—2006。
Hii KAoNhi KAca
HiKAoNhiKAca
1范围
安全防范视频监控矩阵
设备通用技术要求
GA/T646—2016
本标准规定了安全防范视频监控矩阵设备的分类，产品代码及标识，技术要求，试验方法，检验规则、标志、包装、运输、贮存等要求。本标准适用于安全防范视频监控系统中的矩阵设备。其他具有视频监控矩阵功能的产品可参考采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。GB/T191包装储运图示标志bzxz.net
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3659—1983电视视频通道测试方法GB4208—2008外壳防护等级（IP代码）GB9254一2008信息技术设备的无线电骚扰限值和测量方法GB/T12322—1990通用型应用电视设备可靠性试验方法GB/T.15211一2013安全防范报警设备环境适应性要求和试验方法GB16796—2009安全防范报警设备安全要求和试验方法GB20815—2006视频安防监控数字录像设备GB/T28181一2016公共安全视频监控联网系统信息传输、切换、控制技术要求GB/T30148一2013安全防范报警设备电磁兼容抗扰度要求和试验方法GA/T751-2008
视频图像文字标注规范
3术语和定义
下列术语和定义适用于本文件。3.1
矩阵设备matrixswitcher
可实现将特定输人通道与特定输出通道连通的设备，支持多路视（音）颖信号输人/输出，其中视频输出中至少包含4路非网络视（音）频信号。3.2
matrix cascade
矩阵级联
两台以上的矩阵设备通过串联方式连接，实现视频，报警，控制信号的传输。1
HiKAoNhi KAca
GA/T646—2016
拼接splice
将指定的某一输人通道的视频信号按显示目的拆分为多路并分别送到多个对应输出端口，使与这些端口相连的监视器整体显示一幅大的图像。注：为保持原有视频图像的幅型比，所对应的监视器数量通常为NXN个。3.4
开窗window
在视频输出通道显示画面的一个/多个区域内显示一个/多个其他不同输人通道视频图像的功能。3.5
将开窗画面在其所在的输出通道显示画面内或多个其他视频输出通道显示画面间拖动的功能分类、产品代码及标识
4.1分类
按输人信号种类可分为：
a）模拟矩阵：只支持模拟视频信号输人（如：CVBS信号）；b）非网络数字矩阵：支持数字视频信号输人（如：SDI、HD-SDI、3G-SDI、HDMI/DVI等）；c）网络数字矩阵：只支持网络视频输人；d）混合矩阵：同时支持两种及以上种类上述视频输人。4.2产品代码及标识
矩阵设备的产品代码由产品名称、视频输人/输出数量、分类和企业标识代码组成。产品名称代码：用大写汉语拼音字母AFJZ表示；视频输入/输出数量代码：分别用阿拉伯数字表示，网络数字矩阵可无此项：分类代码：用一位大写英文字母表示，模拟矩阵用大写英文字母A表示、非网络数字矩阵用大写英文字母D表示、网络数字矩阵用大写英文字母N表示、混合矩阵用大写英文字母H表示；企业标识代码：可自定义扩展。
AFJZ-O/O-O-OOOD
企业标识
分类代码
视频输人／输出数量
产品名称
示例：XX企业生产的256X32模拟矩阵，表示为：AFJZ-256/32-A-XX5技术要求
5.1一般要求
5.1.1外观
非金属外壳表面应无裂纹、褪色及永久性污渍，亦无明显变形和划痕。金属外壳表面涂覆不能露出底层金属，并无起泡、腐蚀、划痕、涂层脱落和砂孔等：金属零件应无锈2
HiKAoNhi KAca
蚀及机械损伤。
5.1.2机械结构
按键、开关、旋钮等控制机构操作应灵活可靠，零部件应紧固无松动。5.1.3机械强度
GA/T646—2016
矩阵设备外壳能正常接触到的最薄弱表面应能承受0.5丁的碰撞，不应产生永久性变形和损坏，功能应正常。
外壳防护等级
矩阵设备按照制造厂商提供的说明书安装后，外壳的防护等级应符合GB4208一2008中IP20的要求。
5.2功能要求
5.2.1基本功能
视频通道切换
视频通道切换应符合以下要求：a）手动切换
应能以手动方式将任一视频输人通道切换到任一视频输出通道；b）编程切换
应能通过编程方式将任意选定视频输入通道切换到任意选定的视频输出通道，视频输人/输出通道数、输出图像保持时间均可设置，时间设置在1s～100s范围内可调。5.2.1.2字符叠加
应能在接人的视频信号中叠加字符信息，字符信息应符合GA/T751一2008中的有关规定。5.2.1.3云台镜头控制
应能通过与前端解码器通信，实现对接人设备云台镜头控制。5.2.1.4断电信息保存
矩阵设备断电并重新通电后，断电前保存的配置信息不应丢失。5.2.1.5权限管理
应能对操作矩阵设备的用户进行权限分级管理。5.2.1.6报警联动
应具有外部报警信号输人接口，当有外部报警信号输入时，应能实现以下功能：a）报警状态指示
应能发出报警可见指示或声音提示；b）报警联动输出
应能实现报警信号联动输出：
HiKAoNhiKAca
GA/T646—2016
c）报警联动视频切换
应能实现报警信号联动视频切换的功能，视频图像应能保持至用户手动复位或用户可自选设置保持时间；
d）报警联动前端设备动作
应能调用前端设备预置位。
5.2.2扩展功能
5.2.2.1报警事件记录
应能自动记录报警事件信息，报警事件记录应包括：年、月、日、时、分、秒，事件属性等，应能记录至少250条的报警事件。
5.2.2.2视频丢失检测
当视频输人信号丢失时，应能发出可见指示或可听提示，启动和关团应可设。5.2.2.3矩阵级联
应能实现视频级联，报警级联和控制级联。5.2.2.4音频同步切换
应能实现与视频关联的音频同步切换。5.2.2.5多画面分割
网络数字矩阵应能通过任一视频输出通道对多个指定视频输人通道进行分割显示，且视频图像不应有明显图像卡顿及马赛克现象。5.2.2.6拼接
网络数字矩阵应能实现拼接输出视频图像。5.2.2.7开窗及漫游
网络数字矩阵应具有开窗及浸游功能5.2.2.8视音频编码码流的传输、存储封装格式网络数字矩阵其输出的视音频编码码流的传输、存储封装格式应符合GB/T28181一2016中第5章、第6章的相关规定。
5.3性能要求
5.3.1采用CVBS信号作为视频输入/输出信号的矩阵性能参数见表1。
GA/T646-2016
表1采用CVBS信号作为视频输入/输出信号的矩阵设备性能参数性能项目
输人信号幅度
输出信号幅度
输人阻抗
输出阻抗
信号噪声比
视频通道带宽
插人增益
微分增益(DG)
微分相位(DP)
相邻通道串扰
相邻通道隔离度
场时间波形失真Kso
切换时间
(·）
采用SDI信号作为视频输出信号的矩阵设备性能参数见表2。
指标要求
白电平峰值：0.7±0.14
同步脉冲：—0.3±8.85
色同步峰值：0.3±8:3
白电平峰值：0.7土0.14
同步脉冲：-0.3±8.05
色同步峰值：0.3±8.89
表2采用SDI信号作为视频输出信号的矩阵设备性能参数序号
性能项目
信号幅度
上升时间
下降时间
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
指标要求
800±80
800±80
≤270
≤135
≤1100
≤135
GA/T646—2016
性能项目
上升和下降时间的偏差
直流电平偏移
10Hz低通滤波
100kHz高通
表2（续）
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
SD-SDI
HD-SDI
3G-SDI
采用HDMI/DVI信号作为视频输出信号的矩阵设备性能参数见表3。
指标要求
≤100
表3采用HDMI/DVI信号作为视频输出信号的矩阵设备性能参数序号
时钟抖动
过冲/下冲
性能项目
上升/下降时间
信号对间偏移
信号对内偏移
视频解码能力
指标要求
网络数字矩阵在网络带宽充裕的情况下，应能按其标称最大输出路数及图像格式（分辨率）同时解码输出对应格式（分辨率）的视频图像，且视频画面应流畅、无卡顿及马赛克现象。6
