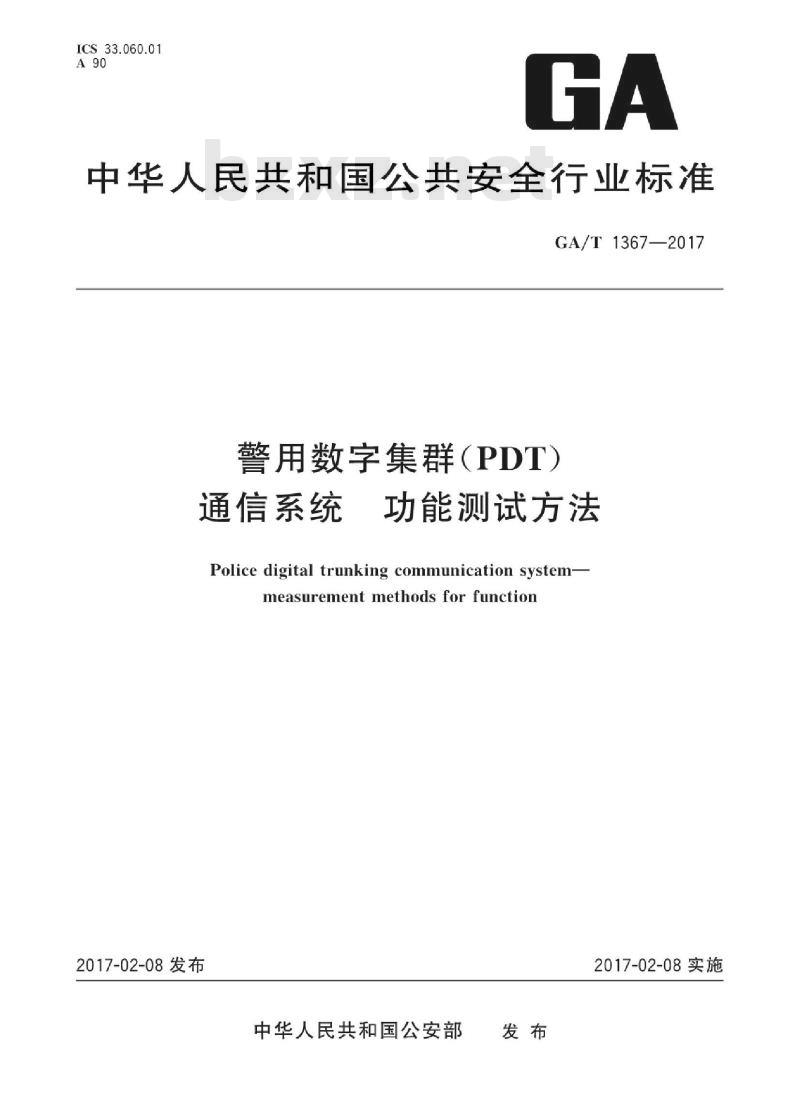

【GA公共安全标准】 警用数字集群(PDT)通信系统功能测试方法

ICS33.060.01
中华人民共和国公共安全行业标准GA/T1367—2017
警用数字集群（PDT）
通信系统
功能测试方法
Police digital trunking communication system-measurementmethodsforfunction2017-02-08发布
中华人民共和国公安部
2017-02-08实施

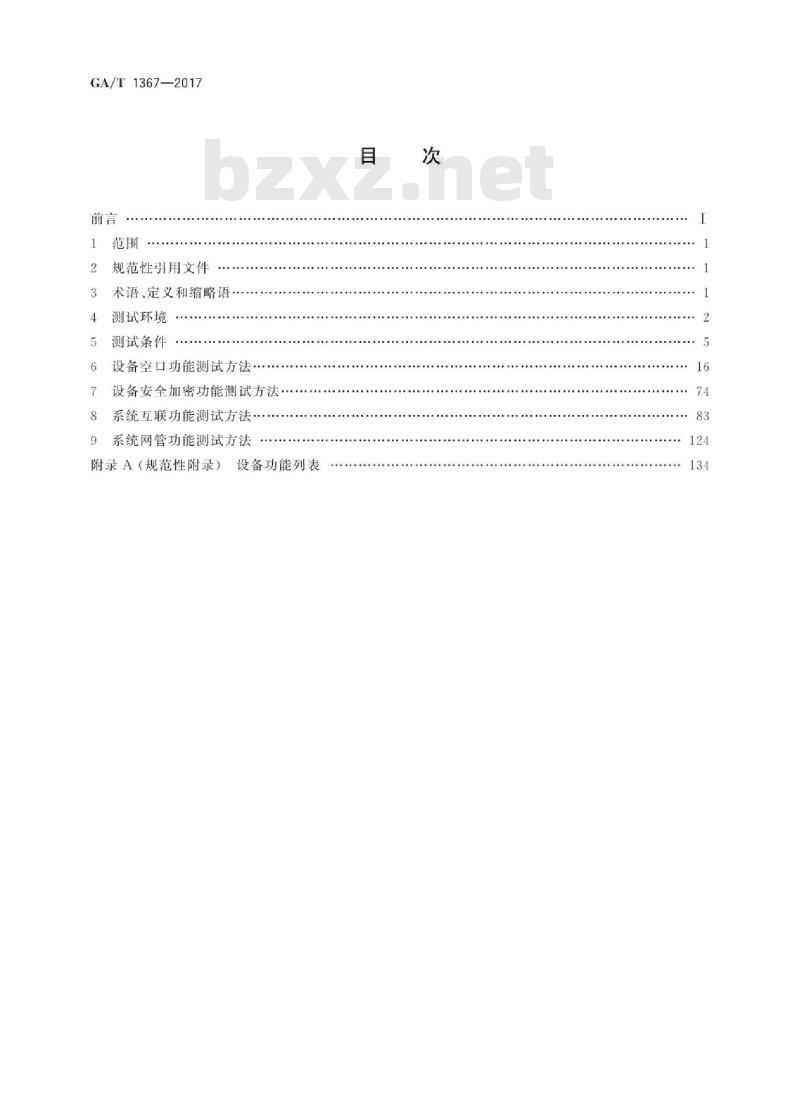

GA/T1367—2017
规范性引用文件
术语、定义和缩略语
测试环境
测试条件
设备空口功能测试方法·
设备安全加密功能测试方法
系统互联功能测试方法，
系统网管功能测试方法
附录A（规范性附录）
设备功能列表
GA/T1367—2017

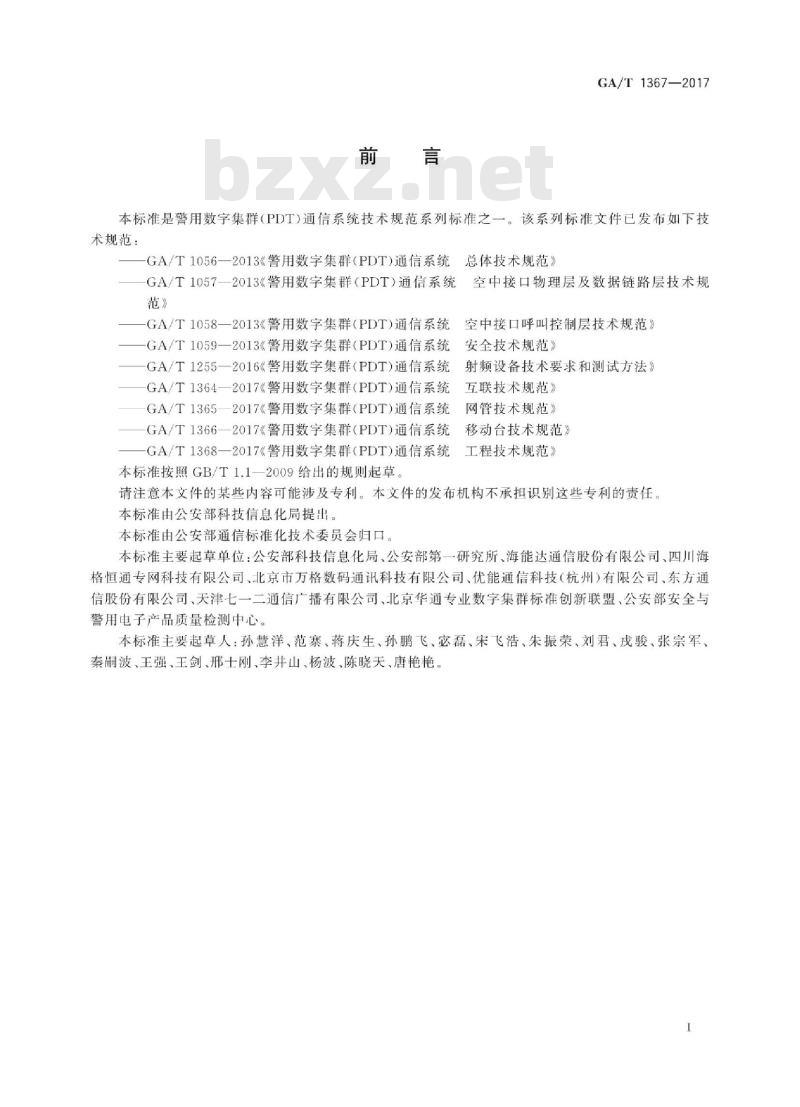

本标准是警用数字集群（PDT)通信系统技术规范系列标准之一。该系列标准文件已发布如下技术规范：
-GA/T1056一2013《警用数字集群（PDT)通信系统总体技术规范》充空中接口物理层及数据链路层技术规-GA/T1057一2013《警用数字集群（PDT）通信系统范》
空中接口呼叫控制层技术规范》一GA/T1058一2013《警用数字集群（PDT）通信系统—GA/T1059—一2013《警用数字集群（PDT）通信系统—GA/T1255—2016《警用数字集群（PDT）通信系统GA/T1364—2017《警用数字集群（PDT）通信系统GA/T1365—2017《警用数字集群（PDT）通信系统GA/T1366—2017《警用数字集群（PDT）通信系统-GA/T1368—2017《警用数字集群（PDT）通信系统本标准按照GB/T1.1一2009给出的规则起草安全技术规范》
射频设备技术要求和测试方法》互联技术规范》
网管技术规范》
移动台技术规范》
工程技术规范》
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由公安部科技信息化局提出。本标准由公安部通信标准化技术委员会归口。本标准主要起草单位：公安部科技信息化局、公安部第一研究所、海能达通信股份有限公司、四川海格恒通专网科技有限公司、北京市方格数码通讯科技有限公司、优能通信科技（杭州）有限公司，东方通信股份有限公司、天津七一二通信广播有限公司、北京华通专业数字集群标准创新联盟、公安部安全与警用电子产品质量检测中心。
本标准主要起草人：孙慧洋、范寨、蒋庆生、孙鹏飞、宓磊、宋飞浩、朱振荣、刘君、戎骏、张宗军、秦嗣波，王强、王剑邢士刚李井山，杨波、陈晓天，唐艳艳。1
iKAoNi KAca
iiKANiKAca
1范围
警用数集群（PDT）
通信系统功能测试方法
GA/T1367—2017
本标准规定了警用数字集群（PDT）通信系统功能测试环境、功能测试条件、空中接口功能测试方法、安全加密功能测试方法、系统互联功能测试方法、网管测试方法等。本标准适用于PDT系统、PDT中转台、PDT移动台等设备的功能测试，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GA/T1056一2013警用数字集群（PDT）通信系统总体技术规范GA/T1057—2013
GA/T1058—2013
GA/T1059—2013
GA/T1364—2017
GA/T1365—2017
GA/T1366—2017
3术语、定义和缩略语
3.1术语和定义
警用数字集群（PDT)通信系统空中接口物理层及数据链路层技术规范警用数字集群（PDT）通信系统空中接口呼叫控制层技术规范警用数字集群（PDT）通信系统安全技术规范警用数字集群（PDT）通信系统互联技术规范警用数字集群（PDT)通信系统网管技术规范警用数字集群（PDT)通信系统移动台技术规范GA/T1056—2013、GA/T1057—2013、GA/T1058—2013、GA/T1059—2013,GA/T13642017、GA/T1365—2017和GA/T1366—2017界定的以及下列术语和定义适用于本文件。3.1.1
PDT空中接口信令解析工具
PDT air interface signaling analysis tool抓取、解析和记录PDT空口信令的工具。3.1.2
pSIP协议解析工具pSIPprotocol analysistool抓取、解析并记录PDT系统互联协议的工具。3.2缩略语
下列缩略语适用于本文件。
AIETYPE
AirInterface
AirInterfaceEncryptionType
Authentication Center
空中接口
空口加密类型
鉴权中心
iiKANiKAca
GA/T1367—2017
FOACSU
测试环境
系统测试环境
Common Announcement Channel
Colour Code
Channel Number
Dispatching Control System
DynamicGroupNumberAssignmentDirect Mode Operation
Equipment Serial Number
Full Off Air Call Set-Up
Identity
公共广播信道
信道号
调度控制系统
动态重组
直通模式
设备序列号
手动摘机呼叫
识别码
部级网络管理中心
Ministerial NetworkManagementCenterMobile Station
Mobile Switching Office
Network Management Center
Off Air Call Set-Up
OverThe AirProgramming
PrivateAutomaticBrancheXchangePolice Digital Trunking
Protocol Data Unit
Provincial NetworkManagement CenterPublic Switched Telephone NetworkPush To Talk
Registration
RepeaterModeOperation
System Identity Code
Service Flag
Trunking Mode Operation
Trunking Station
User Priority
Wait Timeslot
移动台bzxZ.net
移动交换局
网络管理中心
自动摘机呼叫
空口写频
程控交换机
警用数字集群
协议数据单元
省级网络管理中心
公共交换电话网络
按下讲话
中转模式
系统识别码
业务标志位
集群模式
集群基站
用户优先级
等待时隙
PDT系统作为被测样品时，测试空口功能、安全加密功能、互联功能应按图1所示搭建测试环境。-iiKAoNniKAca
pSIP协议解析
PSTN/PABX
多端口HUB
PDT移动台（MS1~MS20、MS41-MS48)注：虚线框内所示设备为被测设备。图1
系统网管测试环境
系统地市级网管测试环境
PDT空中接口信令记录仪
PDT系统设备测试环境示意图
测试地市级网管功能应按图1所示搭建测试环境系统省级网管测试环境
测试省级网管功能应按图2所示搭建测试环境。PSTNPABX
PDT移动台（MS1-MSI2，MS15
注：虚线框内所示设备为被测设备。MSO
图2PDT系统省级网管功能测试环境示意图GA/T1367—2017
iiKANiKAca
GA/T1367—2017
系统部级网管测试环境
测试部级网管功能应按图3所示搭建测试环境PSTN/PABX
PDT移动台（MS1-MS12、MS15）
注：虚线框内所示设备为被测设备。PNMC2
图3PDT系统部级网管功能测试环境示意图4.3移动台测试环境
测试移动台空口功能和安全加密功能应按图4所示搭建测试环境。测试移动台共享型分组数据功能时，MSO1应开启共享型分组数据功能。测试移动台专用型分组数据功能时，MSO1应开启专用型分组数据功能，测试移动台卫星定位信息上拉功能时，MSO1应配置卫星定位信息上拉专用信道。测试移动台卫星定位信息主动上报功能时，MSO1应配置卫星定位信息上报专用信道。DCS1
PSTNPABX
PDT空中接口信令记录仪
注：图中虚线框内的设备为被测设备。MSO
PDT中转台
PDT移动台（MS1~MS12、MS21~MS32、MS41~MS48）图4PDT移动台设备测试环境示意图4
iiKANiKAca
4.4中转台测试环境
PDT中转台作为被测样品时，测试空口功能应按图5所示搭建测试环境，PDT中转台
PDT移动台（MS1~MS12)
注：图中虚线框内的设备为被测设备，PDT空中接口信令记录仪
图5PDT中转台设备测试环境示意图5测试条件
5.1一般测试条件
设备一般测试条件如下：
正常温度：15℃~35℃；
相对湿度：20%~75%；
GA/T1367—2017
正常电压：由铅酸蓄电池供电的设备，正常电压为标称工作电压的1.1倍；其他供电类型的设备，正常电压为标称电压；
正常气压：86kPa～106kPa。
5.2测试工作条件
被测样品条件
被测样品通用条件
被测样品可以是制造商送检或检测部门按规定抽检的产品。凡送检或抽检的样品，制造商应提供检测所需的技术文件，提供必要的各种连接线缆、安全加密模块等检测辅助装置，方可进行检测。被测样品在测试开始前，应提供样品及其主要组成设备的硬件型号和软件版本等信息。5.2.2测试设备条件
1系统测试设备
测试PDT系统（网管中心为地市级网管中心)时，应使用如下测试设备：配备安全模块的PDT移动台；
鉴权中心；
PDT空中接口信令解析工具；
PDT系统；
HiiKAoNiKAca
GA/T1367—2017
—pSIP协议解析工具：
一省级网管中心。
若被测样品网管中心具备省级网管中心功能时，则配备有市级网管中心的PDT系统、部级网管中心作为测试设备。
若被测样品网管中心具备部级网管中心功能时，则配备有市级网管中心的PDT系统、省级网管中心作为测试设备。
测试系统空口功能和安全加密功能时，使用PDT空中接口信令解析工具，抓取并记录MS和BS从测试开始到结束在控制信道上交互的PDU作为测试日志文件。测试系统互联功能时，使用PSIP协议解析工具抓取并记录MSO之间从测试开始到结束在通信链路上交互的消息报文作为测试日志文件。日志文件记录的消息报文应与功能测试步骤一致。5.2.2.2中转台测试设备
测试PDT中转台时，应使用配备安全模块的PDT移动台、PDT空中接口信令解析工具等测试设备。
使用PDT空中接口信令解析工具，抓取并记录MS和BS从测试开始到结束在控制信道上交互的PDU作为测试日志文件。日志文件记录的消息报文应与功能测试步骤一致。5.2.2.3移动台测试设备
测试PDT移动台时，应使用如下测试设备：一配备PDT终端安全模块的调度控制系统（以下简称*调度台”）：一配备PDT终端安全模块的PSTN/PABX网关等设备的多个PDT集群系统；—鉴权中心；
一PDT空中接口信令解析工具
一pSIP协议解析工具。
其中，测试PDT移动台直通（DMO)功能时，MS1～MS12移动台为测试设备，MS21～MS32移动台为被测设备
使用PDT空中接口信令解析工具，抓取并记录MS和BS从测试开始到结束在控制信道上交互的PDU作为测试日志文件。日志文件记录的消息报文应与功能测试步骤一致。5.3设备空口功能测试预置条件
5.3.1系统设备空口功能测试预置条件5.3.1.1系统设备组成
测试设备包含MSO1、BS1、BS2、BS3、DCS1、PSTN/PABX网关设备、NMC1、AuC1其中AuC1开启MS1～MS12移动台安全加密功能。5.3.1.2MSO1系统设置
在测试中，MSO1的系统IP地址、系统ID、区号应根据测试要求设置。5.3.1.3BS1基站设置
在测试中，应按表1要求设置BS1参数。6
系统参数项
信道号（CHAN)1（12比特）
信道号（CHAN)2（12比特）
色码（CC）（4比特）
加密状态（AIETYPE）（2比特）用户优先级（UP）（2比特）
基站联网（ACTC）（1比特）
地址掩码（MASK）（5比特）
业务标志为（SF）（2比特）
等待时隙（WT）（4比特）
登记（REG）（1比特）
退避参数（Backoff）（4比特）系统码（SIC）（16比特）
CACH(MODEL+NET+SITE+REG)(15比特)5.3.1.4
BS2基站设置
在测试中，应按表2要求设置BS2参数。表2
系统参数项
信道号（CHAN）（12比特）
色码（CC）（4比特）
加密状态（AIETYPE）（2比特）用户优先级（UP）（2比特）
基站联网（ACTC）（1比特）
地址掩码（MASK）（5比特）
业务标志为（SF）（2比特）
等待时隙（WT）（4比特）
登记（REG）（1比特）
退避参数（Backoff）（4比特）系统码（SIC）（16比特）
CACH(MODEL+NET+SITE+REG)(15比特）BS3基站设置
在测试中，应按表3要求设置BS3参数BS1参数
值（16进制）
BS2参数
值（16进制）
GA/T1367—2017
测试频率根据测试需求设置
测试频率根据测试需求设置
安全加密功能测试时，取值为1
数值与MSO1相关参数一致
数值与MSO1相关参数一致
测试频率根据测试需求设置
安全加密功能测试时，取值为1
数值与MSO1相关参数一致
数值与MSO1相关参数一致
GA/T1367—2017
系统参数项
信道号（CHAN）（12比特）
色码（CC）（4比特）
加密状态（AIETYPE）（2比特）用户优先级（UP）（2比特）
基站联网（ACTC）（1比特）
地址掩码（MASK）（5比特）
业务标志为（SF）（2比特）
等待时隙（WT）（4比特）
登记（REG）（1比特）
退避参数（Backoff）（4比特）系统码（SIC）（16比特）
3BS3参数
值（16进制）
CACH(MODEL+NET+SITE+REG)(15比特）5.3.2
中转台设备功能测试预置条件
测试过程中，应按表4要求设置中转台参数，表4中转台参数
中转台参数
RMO频点1
RMO频点2
移动台空口功能测试预置条件
5.3.3.1移动台编号设置
测试频点
测试频率根据测试要求设置
测试频率根据测试要求设置
5.3.3.1.1TMO功能测试的移动台编号设置备注
测试频率根据测试需求设置
安全加密功能测试时，取值为1
数值与MSO1相关参数一致
数值与MSO1相关参数一致
（收/发，CC=1）
（收/发，CC=2）
测试过程中，PDT移动台共使用12台.用户名依次为MS1、MS2、MS3、MS4、MS5、MS6、MS7、MS8、MS9、MS10、MS11、MS12。移动台编号时要求配置空口地址、个人号码等参数5.3.3.1.2DMO功能测试的移动台编号设置测试过程中，PDT移动台共使用24台，MS1～MS12作为测试移动台，MS21、MS22、MS23、MS24、MS25、MS26、MS27、MS28、MS29、MS30、MS31、MS32作为被测移动台。移动台编号要求配置空口地址、个人号码等参数。
5.3.3.1.3RMO功能测试的移动台编号设置测试过程中，PDT移动台编号设置应满足5.3.3.2.1的要求。8
