【GA公共安全标准】安防掌静脉识别应用图像技术要求

本网站发布时间： 2024-12-05 12:44:49

GA/T1395-2017
现行
　点击下载此标准

基本信息

标准号：
GA/T 1395-2017
标准名称：
安防掌静脉识别应用图像技术要求
标准类别：
公共安全行业标准(GA)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
979.78 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
安防静脉识别应用图像技术

标准简介/下载

点击下载

标准简介：

GA/T 1395-2017.Palm vein recognition applications in security systems Technical requirements for palm vein images.
1范围
GA/T 1395规定了安防掌静脉识别应用中掌静脉图像的技术要求。
GA/T 1395适用于安防掌静脉识别应用中掌静脉图像的采集和存储。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GA/T893一2010安防生物特征识别应用术语
GA/T 940- -2012 安防指静脉识别应用系统图像技术要求
3术语和定义
GA/T 893-2010 和GA/T 940-2012 界定的以及下列术语和定义适用于本文件。
3.1掌静脉palm vein
手掌静脉血管分布形成的纹理。
3.2掌静脉图像palm vein image
呈现手掌静脉的图像。
4技术要求
4.1 图像扫描方式
手掌位置方向坐标如图1所示,原点位置不规定,Y轴方向从手指中指指向手腕,Z轴方向为远离采集传感器方向,X轴方向垂直于YZ平面,XYZ方向满足右手定则。
掌静脉图像按从左至右、从上至下顺序扫描.如图2所示。左上角顶点定义为图像坐标原点(0,0)，X轴方向从左至右,Y轴方向从上至下,图像的X轴和Y轴与图1的X轴和Y轴平行。
4.2 图像采集方式
按照光源、成像模块和手掌的位置分布不同,可分为反射式采集和透射式采集两种方式。当光源和成像模块处于手掌的同侧时为反射式采集，如图3a)所示。当光源与成像模块处于手掌的两侧时,为透射式采集,如图3b)所示。
掌静脉图像采集采用近红外光谱,波长范围宜为780 nm~1 100 nm。

标准内容

部分标准内容：

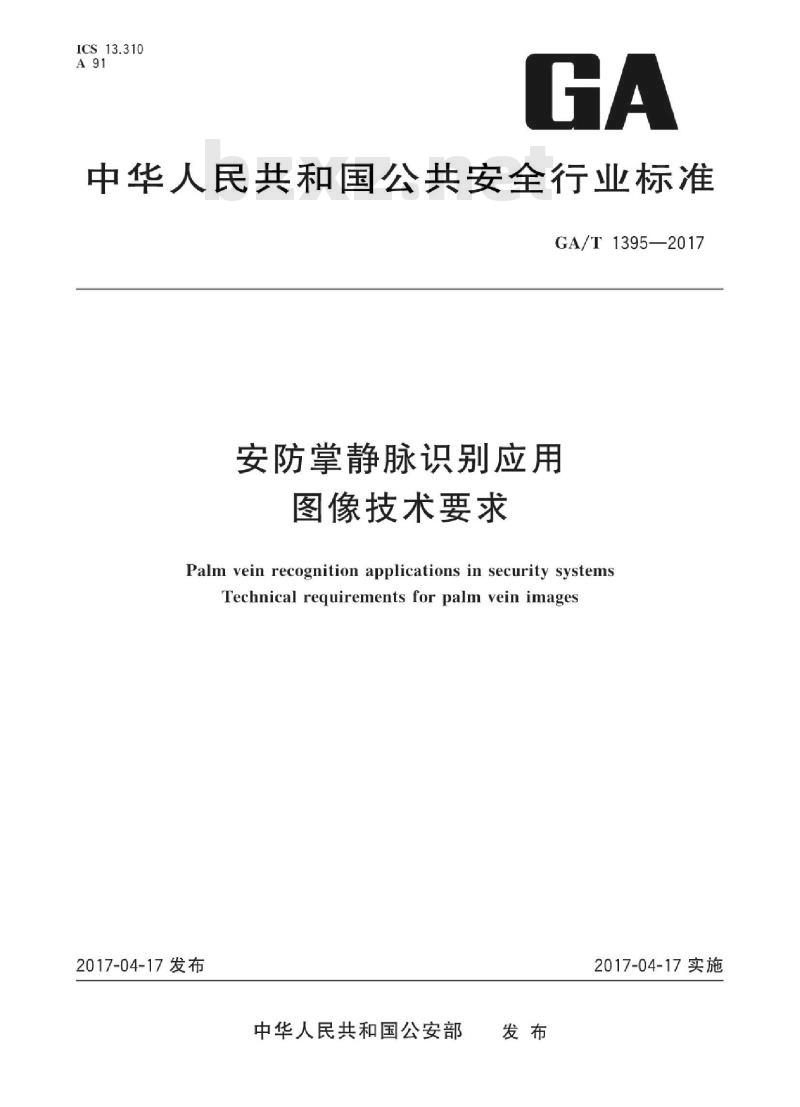

ICS13.310
中华人民共和国公共安全行业标准GA/T1395—2017
安防掌静脉识别应用
图像技术要求
Palm vein recognition applications in security systemsTechnical requirements for palm vein images2017-04-17发布
中华人民共和国公安部
2017-04-17实施

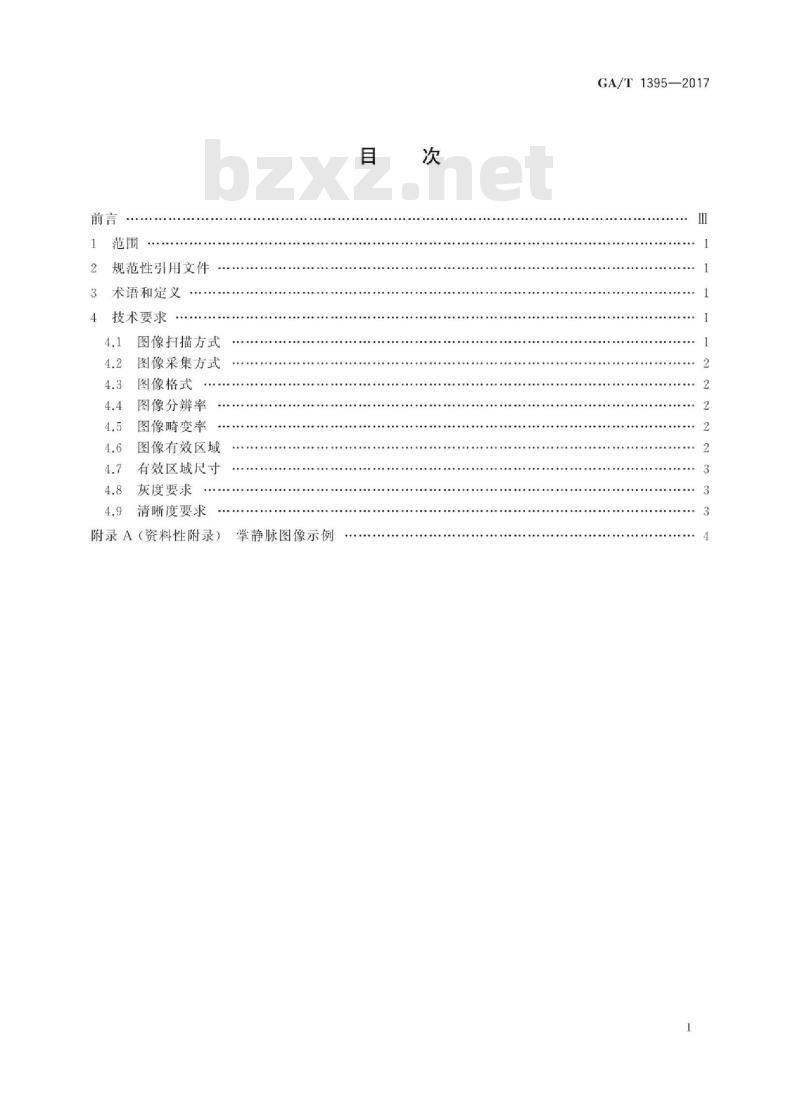

规范性引用文件
术语和定义
4技术要求
图像扫描方式
图像采集方式
图像格式
图像分辩率
图像畸变率
图像有效区域
有效区域尺寸
灰度要求
清晰度要求
附录A（资料性附录）
掌静脉图像示例
GA/T1395—2017
iiKANiKAca

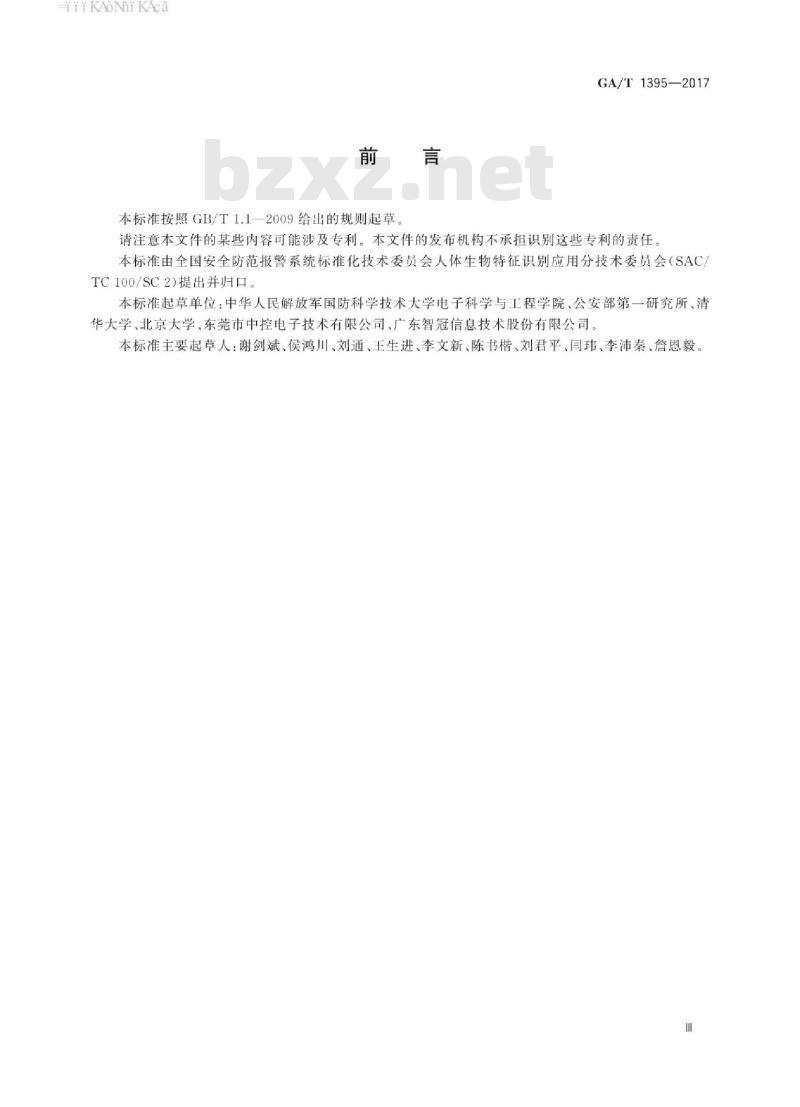

本标准按照GB/T1.12009给出的规则起草GA/T1395—2017
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国安全防范报警系统标准化技术委员会人体生物特征识别应用分技术委员会（SAC/TC100/SC2）提出并归口。
本标准起草单位：中华人民解放军国防科学技术大学电子科学与工程学院、公安部第一研究所、清华大学、北京大学、东莞市中控电子技术有限公司、广东智冠信息技术股份有限公司。本标准主要起草人：谢剑斌、侯鸿川、刘通、王生进、李文新、陈书楷、刘君平、闫玮、李沛秦、詹恩毅iKAoNi KAca
iiKANiKAca
1范围
安防掌静脉识别应用
图像技术要求
本标准规定了安防掌静脉识别应用中掌静脉图像的技术要求本标准适用于安防掌静脉识别应用中掌静脉图像的采集和存储。2规范性引用文件
GA/T1395—2017
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GA/T893一2010安防生物特征识别应用术语GA/T940—2012
3术语和定义
安防指静脉识别应用系统图像技术要求GA/T893一2010和GA/T940一2012界定的以及下列术语和定义适用于本文件。3.1
掌静脉palmvein
手掌静脉血管分布形成的纹理。3.2
掌静脉图像
palm vein image
呈现手掌静脉的图像。
4技术要求
图像扫描方式
手掌位置方向坐标如图1所示，原点位置不规定，Y轴方向从手指中指指向手腕，Z轴方向为远离采集传感器方向，X轴方向垂直于YZ平面，XYZ方向满足右手定则。ZAbzxZ.net
图1手掌位置方向坐标图示
iiKANiKAca
GA/T1395—2017
掌静脉图像按从左至右、从上至下顺序扫描，如图2所示。左上角顶点定义为图像坐标原点（0，0）X轴方向从左至右，Y轴方向从上至下，图像的X轴和Y轴与图1的X轴和Y轴平行。原点(0,0)
4.2图像采集方式
第1行
第n行
掌静脉图像扫描顺序
第行第行第行
按照光源、成像模块和手掌的位置分布不同，可分为反射式采集和透射式采集两种方式。当光源和成像模块处于手掌的同侧时，为反射式采集，如图3a）所示。当光源与成像模块处于手掌的两侧时，为透射式采集，如图3b)所示。
掌静脉图像采集采用近红外光谱，波长范围宜为780nm～1100nm。光源
成像模块
a）反射式采集
4.3图像格式
成像模块
b）透射式采集
图3掌静脉图像采集方式图示
掌静脉图像格式应为RAW、BMP、无损JPEG2000格式中任一种。4.4图像分辨率
图像分辨率应不小于150ppi。
图像畸变率
图像畸变率应不大于5%。
4.6图像有效区域
掌静脉图像采集应包含的有效区域如图4所示。手掌放置位置遵循图1所示的坐标系，P1为食指2
iiiKAoNikAca
GA/T1395—2017
和中指间指缝的最靠近手掌侧的点，P2为无名指和小指间指缝的最靠近手掌侧的点，以线段P1P2两端各延长线段长度10%后的线段为正方形的一条边，向掌心方向绘制的正方形区域为图像有效区域，有效
图4图像有效区域
有效区域尺寸
有效区域尺寸：（300×300）像素。4.8
灰度要求
掌静脉图像灰度应满足以下要求：a）
掌静脉图像的每个像素点灰度量化为256级，0表示纯黑，255表示纯白：b）有效区域灰度的动态范围至少应包含64个灰度级；c)
有效区域内图像显现的掌静脉的灰度值应小于周围区域灰度值。4.9
清晰度要求
掌静脉纹理清晰，亮度应均匀，显现出的掌纹灰度值与周围区域灰度值的绝对偏差应小于掌静脉灰度值与周围区域灰度值的绝对偏差。掌静脉图像示例参见附录A，3
GA/T1395—2017
附录A
（资料性附录）
掌静脉图像示例
A.1掌静脉纹理清晰、亮度均匀的掌静脉图像示例参见图A.1。反射式掌静脉图像
b）透射式掌静脉图像
掌静脉纹理清晰、亮度均匀
有缺陷的掌静脉图像示例参见图A.2。A.2
a）图像过亮
b）掌静脉纹理不清晰
图A.2有缺陷的掌静脉图像
掌静脉与掌纹区分不明显
图A.2（续）
对比度过低
GA/T1395—2017
