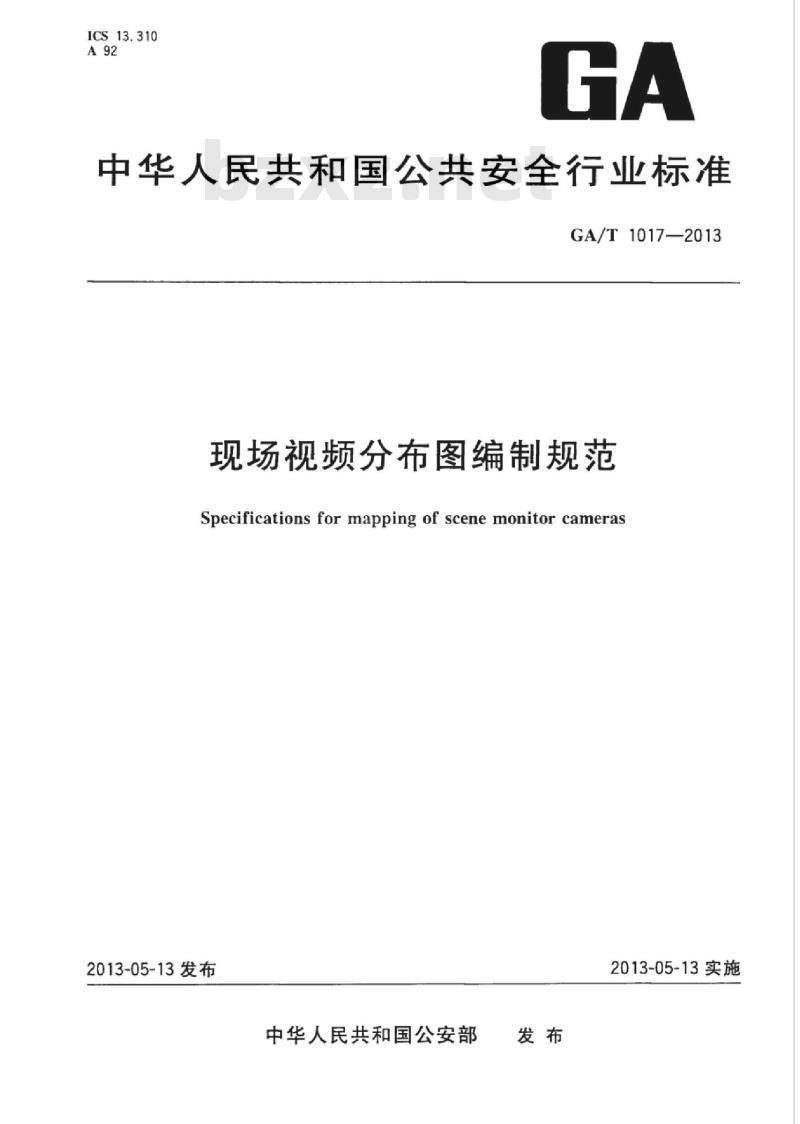

【GA公共安全标准】 现场视频分布图编制规范

ICS13.310
中华人民共和国公共安全行业标准GA/T1017—2013
现场视频分布图编制规范
Specifications for mapping of scene monitor cameras2013-05-13发布
中华人民共和国公安部
2013-05-13实施

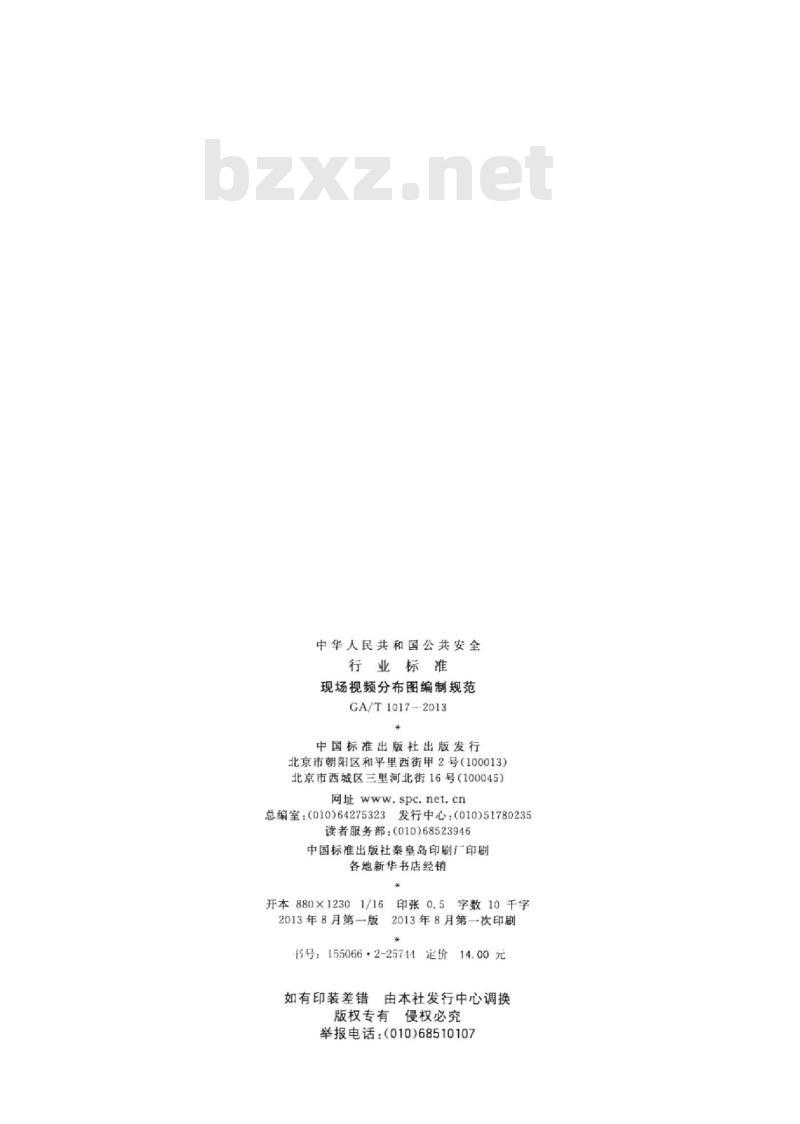

中华人民共和国公共安全
行业标准
现场视频分布图编制规范
GA/T1017---2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010)64275323
发行中心：（010)51780235
读者服务部：(010）68523946
中国标准出版社秦皇岛印刷广印刷各地新华书店经销
开本880×1230
印张0.5
字数10千字
2013年8月第一次印刷
2013年8月第一版
{5号：[55066·2-25741
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010）68510107

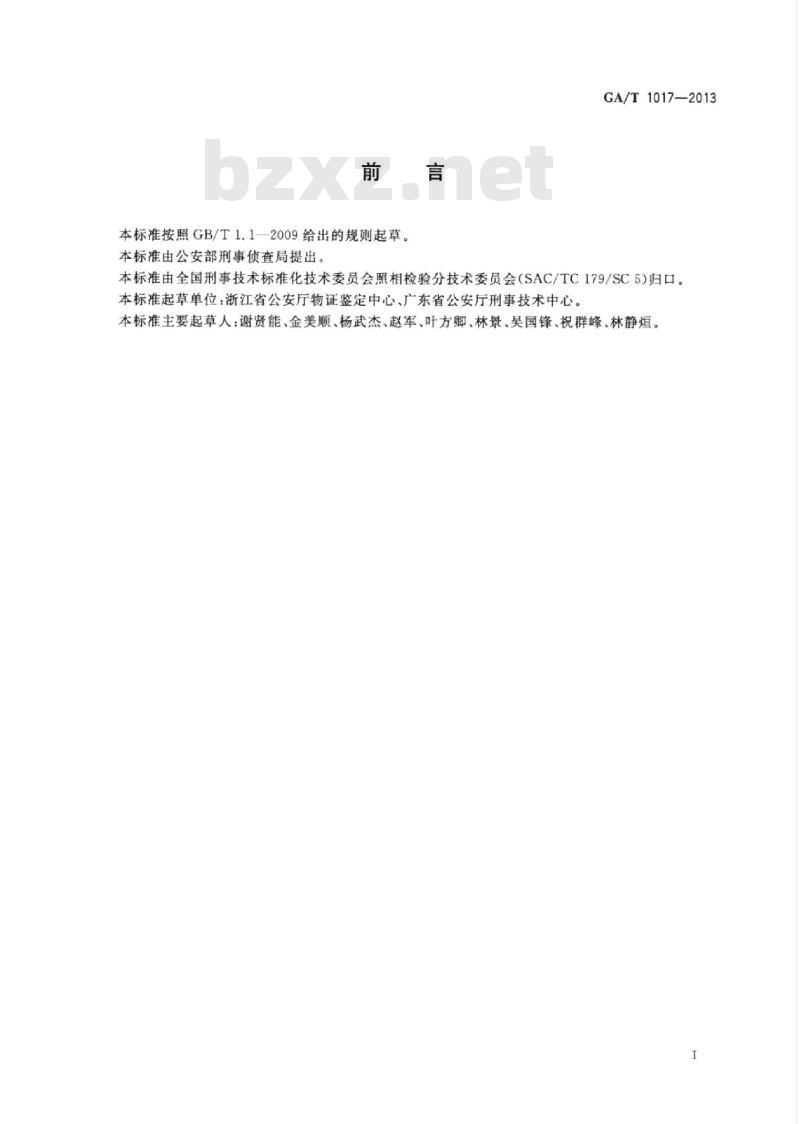

本标准按照GB/T1.1—2009给出的规则起草。本标准由公安部刑事侦查局提出。GA/T1017—2013
本标准由全国刑事技术标准化技术委员会照相检验分技术委员会（SAC/TC179/SC5)归口。本标准起草单位：浙江省公安厅物证鉴定中心、广东省公安厅刑事技术中心。本标准主要起草人：谢贤能、金美顺、杨武杰、赵军、叶方卿、林景、吴国锋、祝群峰、林静炬。1范围

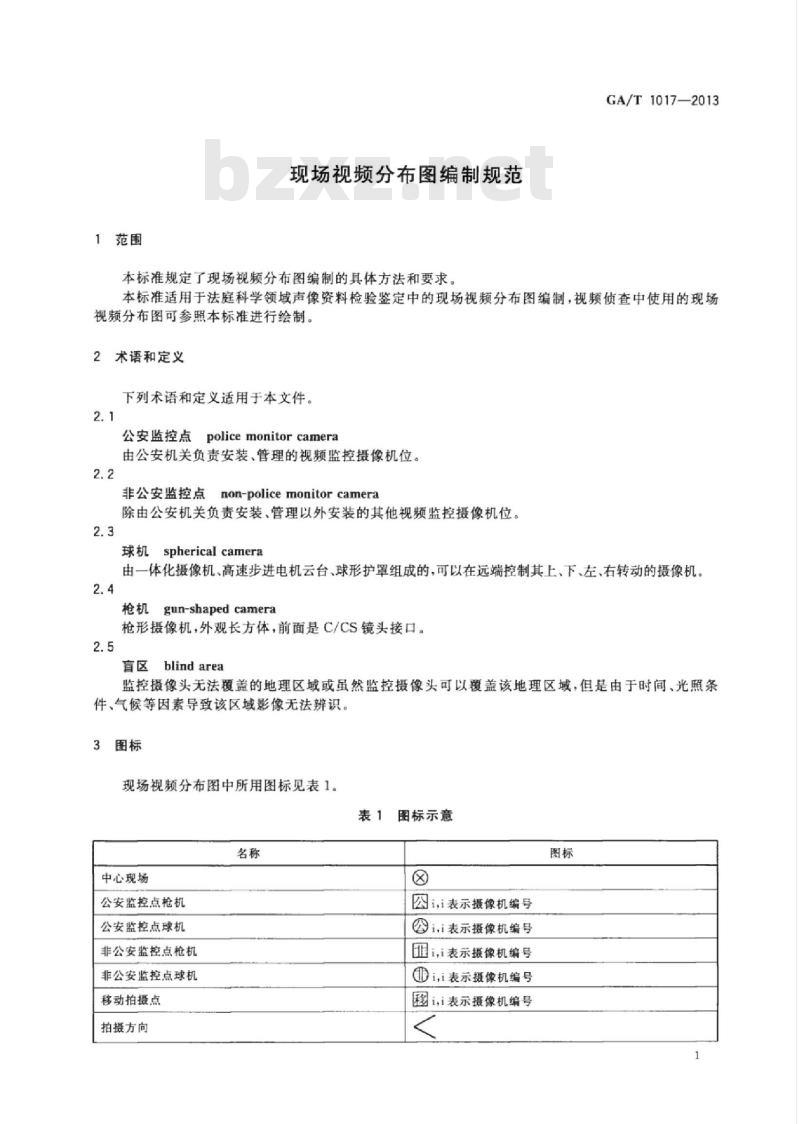

现场视频分布图编制规范
本标准规定了现场视频分布图编制的具体方法和要求。GA/T1017—2013
本标准适用于法庭科学领域声像资料检验鉴定中的现场视频分布图编制，视频侦查中使用的现场视频分布图可参照本标准进行绘制。2术语和定义
下列术语和定义适用于本文件。2.1
公安监控点policemonitorcamera由公安机关负责安装、管理的视频监控摄像机位。2.2
非公安监控点
non-policemonitorcamera
除由公安机关负责安装、管理以外安装的其他视频监控摄像机位。2.3
球机spherical camera
由一体化摄像机、高速步进电机云台、球形护罩组成的，可以在远端控制其上、下、左、右转动的摄像机。2.4
枪机gun-shaped camera
枪形摄像机，外观长方体，前面是C/CS镜头接口。2.5
盲区blindarea
监控摄像头无法覆盖的地理区域或虽然监控摄像头可以覆盖该地理区域，但是由于时间，光照条件、气候等因素导致该区域影像无法辨识。3图标
现场视频分布图中所用图标见表1。表1图标示意
中心现场
公安监控点枪机
公安监控点球机
非公安监控点枪机
非公安监控点球机
移动拍摄点
拍摄方向
因，i表示摄像机编号
i，i表示摄像机编号
i，i表示摄像机编号
①ii表示摄像机编号
图i，i表示摄像机编号

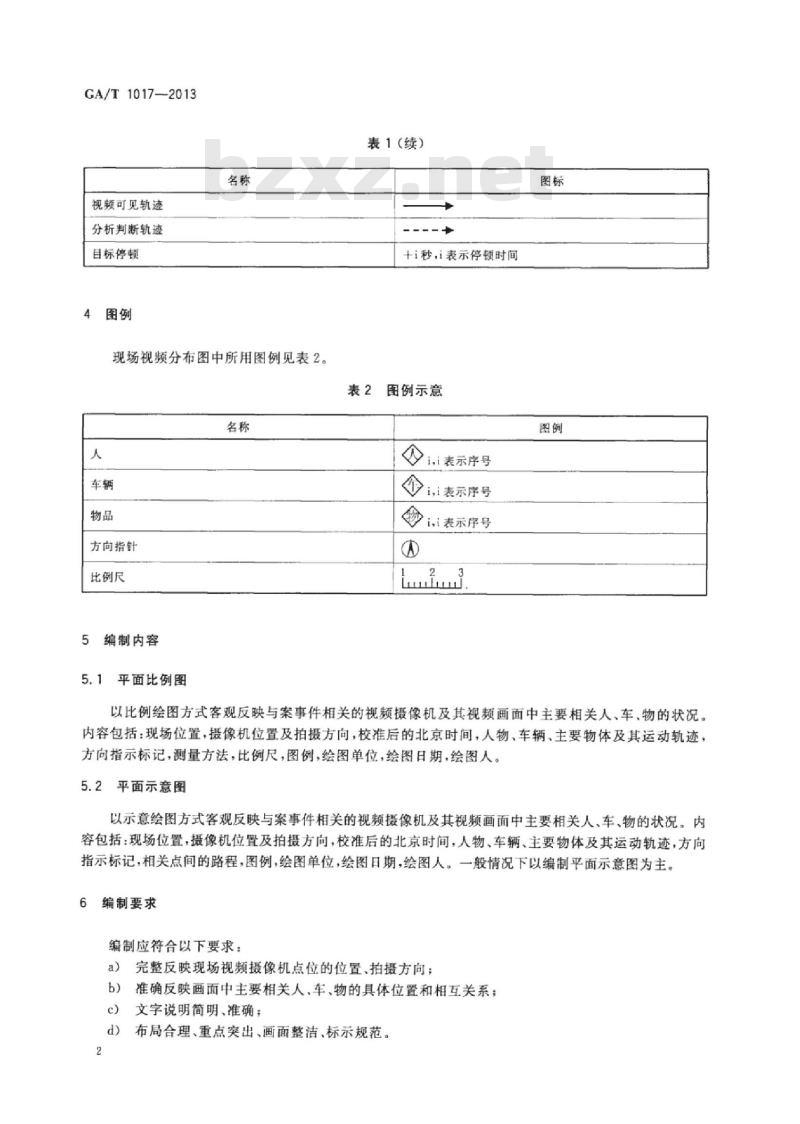

GA/T1017—2013
视频可见轨迹
分析判断轨迹
目标停顿
现场视频分布图中所用图例见表2。名称
方向指针
比例尺
编制内容
平面比例图
表1（续）
+i秒，i表示停顿时间
图例示意
.1表示序号
?，1表示序号
ii表示序号
以比例绘图方式客观反映与案事件相关的视频摄像机及其视频画面中主要相关人、车、物的状况。内容包括：现场位置，摄像机位置及拍摄方向，校准后的北京时间，人物、车辆、主要物体及其运动轨迹，方向指示标记，测量方法，比例尺，图例，绘图单位，绘图日期，绘图人。5.2平面示意图
以示意绘图方式客观反映与案事件相关的视频摄像机及其视频画面中主要相关人、车、物的状况。内容包括：现场位置，摄像机位置及拍摄方向，校准后的北京时间，人物、车辆、主要物体及其运动轨迹，方向指示标记，相关点间的路程，图例，绘图单位，绘图日期，绘图人。一般情况下以编制平面示意图为主。6编制要求免费标准bzxz.net
编制应符合以下要求：
完整反映现场视频摄像机点位的位置、拍摄方向；a)
b）准确反映画面中主要相关人，车、物的具体位置和相互关系；文字说明简明、准确：
d）布局合理、重点突出、画面整洁、标示规范。2
7绘制方法
7.1标题
7.1.1位置：画面上方居中位置。7.1.2名称：案件名称十视频分布+图类型。GA/T1017—2013
7.1.3对于需要制作多张视频分布图的，应在标题后标明图序。例如：共两张的，第一张标为：标题十（2-1)。7.2方向标注
7.2.1方向标注应标画在主体画面右上角合适的位置。7.2.2指北箭头朝上，箭头转头角度不得超过土45°。7.3图的主体部分
7.3.1绘制地图，也可使用电子地图、扫描地图、卫星照片图等。7.3.2在地图上标划出摄像机安装的位置、拍摄的方向。摄像机的种类按照标识符号规定进行标画，并进行编号。
7.3.3在地图上标划出相关人物、车辆、物品的位置、时间、停留情况及行进方向等，状况不同的应以不同颜色加以区分。
7.3.4轨迹标划，包括视频可见轨迹和分析判断轨迹（盲区轨迹判断）。7.4图例说明
7.4.1以表格方式绘制图例进行说明。7.4.2图例说明应放置在方向图标下方的合适位置。7.5绘图说明
7.5.1以表格方式注明绘图单位、绘图日期、绘图人等信息。7.5.2绘图说明应放置在主图右下角。7.6视频情况说明
7.6.1对现场视频分布图中的视频情况以文字形式进行说明。7.6.2视频情况说明至少包括摄像机点位的名称、位置、类型、归属、提取时段、校正时差、摄像点位间路程等信息。
7.6.3校正时差应用土X秒表示，十X秒表示现场视频比北京时间慢X秒，一X秒表示现场视频比北京时间快X秒。
7.7例图、例表
7.7.1现场视频分布图参见图A.1。7.7.2现场视频基本情况表参见表A.1。GA/T1017-2013
附录A
（资料性附录）
现场视频分布图及基本情况示例A.1现场视频分布图的编制规范实例如图A.1所示。4.2013:04:
2013折03#10
中心现场
某某人（上车）
拍摄方向
非公安枪机
非公安球机
公安枪机
公安球机
人可见轨迹
车可见轨迹
车分析判断轨动
案发地点
案发时间XXX
制图单位XXX
制图人
制图时间XXX
图A.1“2010.4.20”×××市×××人被杀案视频分布图A.2现场视频基本情况表的填写内容示例如表A.1所示。表A.1现场视频基本情况表
编号(i)
名称及位置
XX与XX路口
XX与XX路口
GA/T1017-2013
XX公安局
提取时段
2010.7.514.00~7.614.00
X×银行分理处2010.7.514:00~7.614：00打印H期：2014年11月26HF009A
校正时差
探头间路程
