【GA公共安全标准】 警用警犬输送车

ICS43.160
中华人民共和国公共安全行业标准GA 8802010
警用警犬输送车
Police vehicle for transport of trained dog2010-08-10发布
中华人民共和国公安部
2010-09-01实施

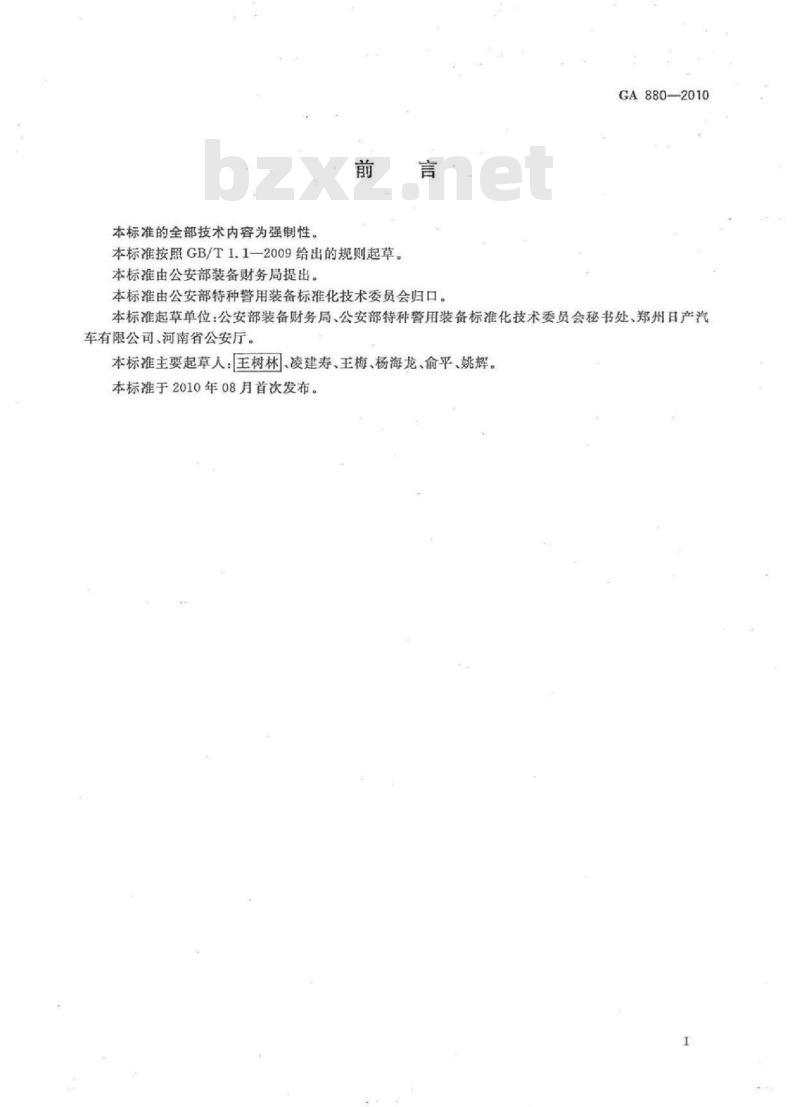

本标准的全部技术内容为强制性。前
本标准按照GB/T1.1-2009给出的规则起草。本标准由公安部装备财务局提出。言
本标准由公安部特种警用装备标准化技术委员会归口。GA880—2010
本标准起草单位：公安部装备财务局、公安部特种警用装备标准化技术委员会秘书处、郑州日产汽车有限公司、河南省公安厅。
本标准主要起草人：王树林、凌建寿、王梅、杨海龙、俞平、姚辉。本标准于2010年08月首次发布。1范围

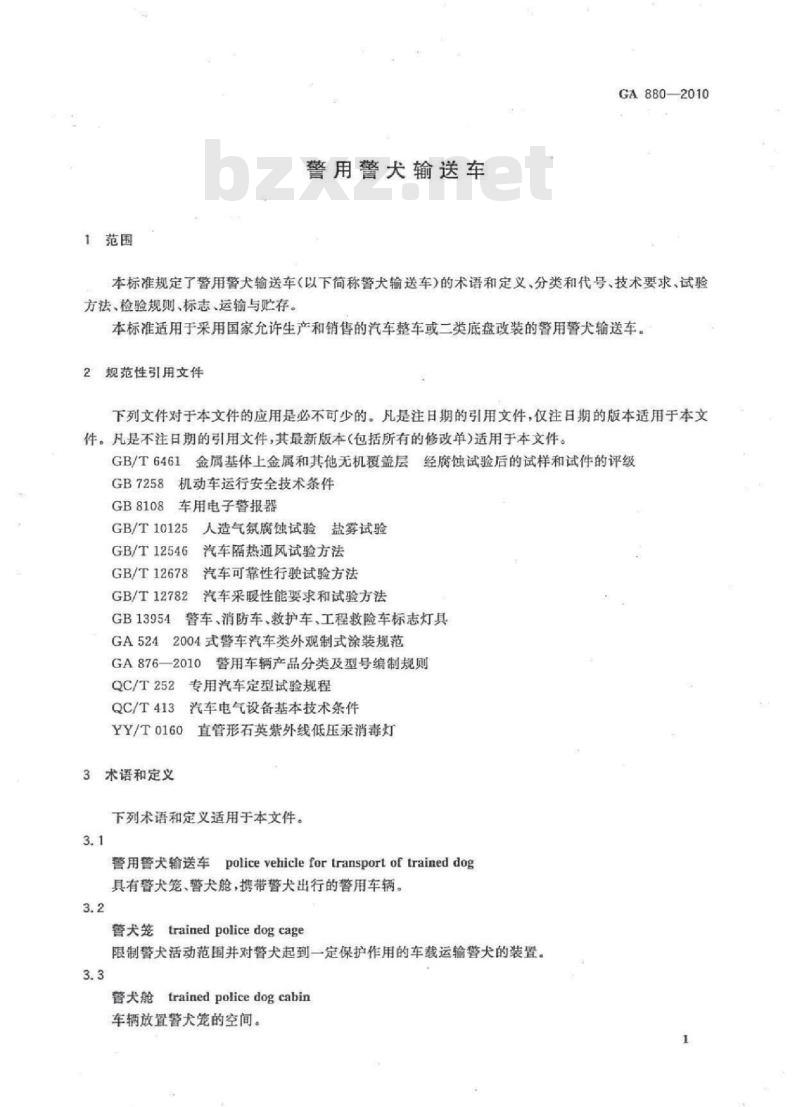

警用警犬输送车
GA 8802010
本标准规定了警用警犬输送车（以下简称警犬输送车）的术语和定义、分类和代号、技术要求、试验方法、检验规则、标志、运输与贮存。本标准适用于采用国家允许生产和销售的汽车整车或二类底盘改装的警用警犬输送车。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6461金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB7258机动车运行安全技术条件GB8108车用电子警报器
人造气氛腐蚀试验盐雾试验
GB/T10125
GB/T12546
汽车隔热通风试验方法
GB/T12678
汽车可靠性行驶试验方法
GB/T12782汽车采暖性能要求和试验方法GB13954警车、消防车、救护车、工程救险车标志灯具GA5242004式警车汽车类外观制式涂装规范GA876—2010
警用车辆产品分类及型号编制规则QC/T252专用汽车定型试验规程
QC/T413
汽车电气设备基本技术条件
YY/T0160直管形石英紫外线低压汞消毒灯3术语和定义
下列术语和定义适用于本文件。3.1
警用警犬输送车policevehiclefortransportof traineddog具有警犬笼，警犬舱，携带警犬出行的警用车辆。3.2
誉犬笼trained police dog cage限制警犬活动范围并对警犬起到一定保护作用的车载运输警犬的装置。3.3
管犬舱trained police dog cabin车辆放置警犬笼的空间。
GA880—2010
4分类和代号
4.1分类
警犬输送车按单车一次最多可输送誉犬的数量分为轻型，中型和大型警犬输送车。轻型警犬输送车一次最多输送两条警犬，用“轻型”汉语拼音首个大写字母“Q”表示中型警犬输送车一次最多可输送四条警犬，用“中型”汉语拼音首个大写字母“Z”表示，大型警犬输送车一次可输送四条以上警犬，用“大型”汉语拼音首个大写学母“D”表示。4.2代号
警用警犬输送车代号由警用车辆主代号、警用车辆用途代号、警用车辆功能特征代号、警用车辆类型代号、警用车辆指标代号、企业名称代号和企业自定代号组成，应符合GA876一2010的规定。警用车辆主代号：用“公安”的汉语拼音首个大写字母\GA”表示警用车辆用途代号：勤务类用Q”表示。警用车辆功能特征代号：用“运犬”的汉语拼音首个大写字母“YQ”表示。警用车辆类型代号：汽车使用汽油发动机用Q\表示，使用柴油发动机用“C”表示。警用车辆指标代号：按规定输送警犬的数量表示。企业名称代号：用三位大写字母表示。企业自定代号：用数字或字母表示。0品00000
企业自定代号
企业名称代号
车辆指标代号
车辆类型代号：用Q或C表示
车辆功能特征代号：用YQ表示
车辆用途代号：用Q表示
车辆主代号：用GA表示
示例：X×公司生产的警犬输送车，车辆单车一次最多输送2条警犬，汽车使用汽油发动机，企业名称代号LZN，企业自定号Q1，表示为：GAQYQQ002LZNQ1。5技术要求
5.1一般要求
5.1.1警犬输送车由乘员舱、警犬舱、警犬笼组成。5.1.2警犬输送车安全性应符合GB7258的规定。5.1.3警犬输送车可靠性应符合QC/T252的规定。5.1.4警犬输送车外观制式涂装标识应符合GA524的规定。2

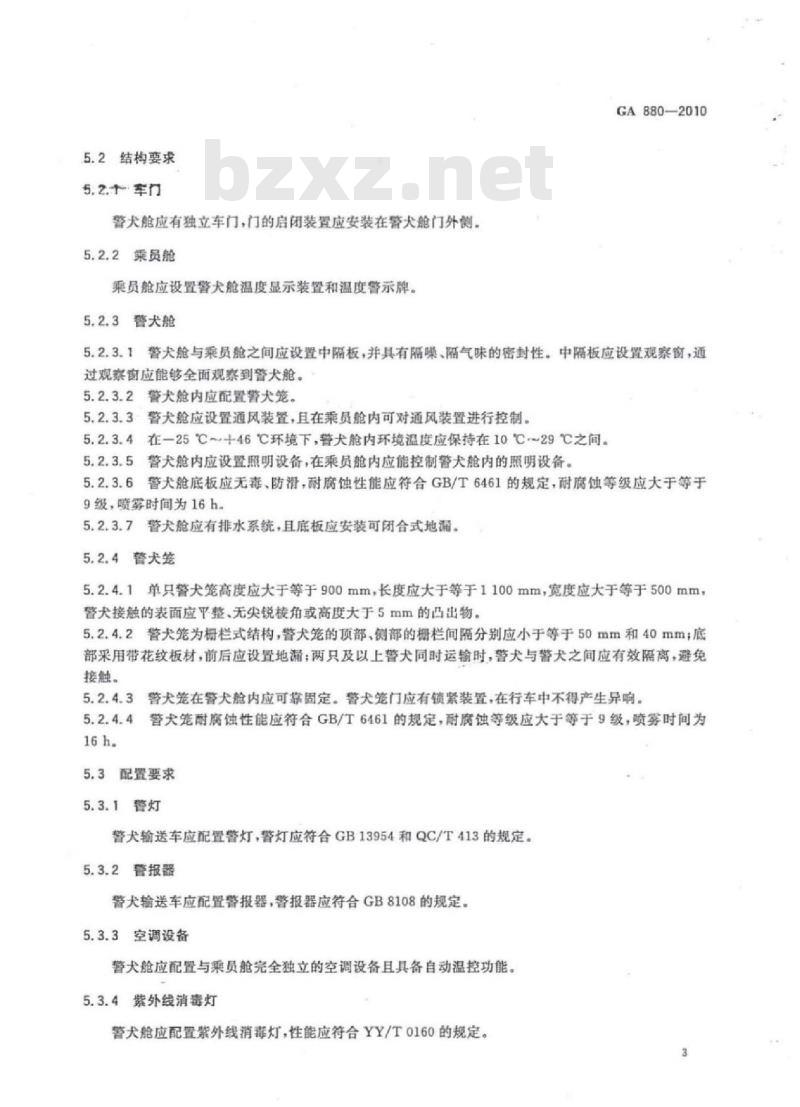

5.2结构要求
5.2十车门
警犬舱应有独立车门，门的启闭装置应安装在警犬舱门外侧。5.2.2乘员舱
乘员舱应设置警犬舱温度显示装置和温度警示牌。5.2.3警犬舱
GA 880-—2010
5.2.3.1警大舱与乘员舱之间应设置中隔板，并具有隔噪隔气味的密封性。中隔板应设置观察窗，通过观察窗应能够全面观察到警犬舱。5.2.3.2警犬舱内应配置警犬笼。5.2.3.3警犬舱应设置通风装置，且在乘员舱内可对通风装置进行控制。5.2.3.4
在一25℃~十46C环境下，警犬舱内环境温度应保持在10℃~29℃之间。5.2.3.5警犬舱内应设置照明设备，在乘员舱内应能控制警犬舱内的照明设备5.2.3.6警犬舱底板应无毒、防滑，耐腐蚀性能应符合GB/T6461的规定，耐腐蚀等级应大于等于9级，喷雾时间为16h
警犬舱应有排水系统，且底板应安装可闭合式地漏。5.2.3.7
5.2.4警犬笼
5.2.4.1单只警犬笼高度应大于等于900mm，长度应大于等于1100mm，宽度应大于等于500mm警犬接触的表面应平整，无尖锐棱角或高度大于5mm的凸出物。5.2.4.2警犬笼为栅栏式结构，警犬笼的顶部、侧部的栅栏间隔分别应小于等于50mm和40mm：底部采用带花纹板材，前后应设置地漏：两只及以上警犬同时运输时，警犬与警犬之间应有效隔离，避免接触。
警大笼在警犬舱内应可靠固定。警大笼门应有锁紧装置，在行车中不得产生异响。5.2.4.4
警犬笼耐腐蚀性能应符合GB/T6461的规定，耐腐蚀等级应大于等于9级，喷雾时间为16h。
5.3配置要求
5.3.1警灯
警犬输送车应配置警灯，警灯应符合GB13954和QC/T413的规定。5.3.2管报器
警犬输送车应配置警报器，警报器应符合GB8108的规定。5.3.3空调设备bzxZ.net
警犬舱应配置与乘员舱完全独立的空调设备且具备自动温控功能。5.3.4紫外线消毒灯
警犬舱应配置紫外线消毒灯，性能应符合YY/T0160的规定。3
GA880—2010
6试验方法
6.1一般要求检验
目视检查警犬输送车结构，判定结果是否符合5.1.1的要求6.1.2安全性按照GB7258规定的试验方法进行试验，判定结果是否符合5.1.2的要求。6.1.3可靠性按照GB/T12678规定的方汰进行试验，结果判定是否符合5.1.3的要求。外观涂装标识按照GA524规定的检验方法进行检验，结果判定是否符合5.1.4的要求。6.1.4
6.2结构检验
6.2.1车门和乘员舱检验
依据图样和相关技术资料对整车进行检验，判定结果是否符合5.2.1和5.2.2的要求。6.2.2警犬舱检验
6.2.2.1检查警犬舱中隔板、警犬笼固定方式、通风装置、照明设备和控制装置、底板及排水系统，判定结果是否符合5.2.3.1~5.2.3.3、5.2.3.5~5.2.3.7的要求。6.2.2.2警犬舱在一25℃C~十46C环境下，在警犬舱地板1/3高度测量并记录试验数据，方法如下：a）炎热地区隔热通风试验按GB/T12546规定的试验方法：b）寒冷地区采暖试验按GB/T12782规定的试验方法。判定结果是否符合5.2.3.4的要求。6.2.2.3警犬舱底板耐腐蚀试验方法按GB/T10125规定的盐雾试验方法，在警犬舱底板的任意部位裁取200mm×150mm试样两件，试验周期16h，判定结果是否符合5.2.3.6的要求。6.2.3警犬笼检验
6.2.3.1检查警犬笼尺寸和表面质量，判定结果是否符合5.2.4.1.5.2.4.2的要求。6.2.3.2以不低于60km/h的车速行驶10km后，检验警犬笼门，判定结果是否符合5.2.4.3的要求。
6.2.3.3犬笼耐腐蚀试验方法按GB/T10125规定的中性盐雾试验方法，在警犬笼底部任意部位裁取200mm×150mm试样两件：在警犬笼的栅栏任意部位裁取材料长度200mm的试样两件，试验周期16h，判定结果是否符合5.2.4.4的要求。6.3配置检验
6.3.1警灯检验
警灯应按照GB13954规定的试验方法进行检验，判定结果是否符合5.3.1的要求。6.3.2警报器检验
警报器应按照GB8108规定的试验方法进行检验，判定结果是否符合5.3.2的要求。6.3.3空调
检查空调相关技术资料.判定结果是否符合5.3.3的要求。6.3.4紫外线消毒灯检验
检查设备相关技术资料，判定结果是否符合5.3.4的要求。检验规则
7.1检验分类
警犬输送车的检验分为型式检验和出厂检验。7.2型式检验
有下列情况之一者应进行型式检验：a)
新产品设计定型或生产定型时：材料、结构、生产工艺有重大改变时；b）
产品首次生产，停产三年后恢复生产时；主管部门提出进行型式检验要求时。d
除本标准规定的检验项目外，其余按相关国家标准或汽车工业标准的规定执行。型式检验的检验项目、技术要求，试验方法按表1规定执行。表1管犬输送车检验项目、技术要求、试验方法检验项目
一般结构
安全性
可靠性
外观检查
车门、乘员舱
警大舱结构及外观
营犬舱环境适应性
警犬笼外观尺寸
警大笼异响
警犬舱和警犬笼耐腐蚀
警灯、管报器、空调
紫外线消毒灯
技术要求
5.2.1,5.2.2
5.2.3.1~5.2.3.3
5.2.3.5~5.2.3.7
5.2.4.1,5.2.4.2
5.2.3.6,5.2.4.4
5.3.1~5.3.3
注，“”为必检项目，“一”为不检项目。7.3出厂检验
7.3.1产品经质量检验部门检验合格后，方可出厂试验方法
6.2.2.3.6.2.3.3
6.3.1~6.3.3
7.3.2出厂检验的检验项目、技术要求，试验方法按表1规定执行。型式检验
GA 8802010
出厂检验
GA880—2010
7.4判定规则
7.4.1型式检验中全部合格，则判定为合格：若有一项不合格，则判定该产品不合格。7.4.2出厂检验中全部合格，则判定为合格，若有一项不合格，则判定该产品不合格。8标志、运输与贮存
8.1标志
产品标志应符合GB7258的规定。8.2产品随带文件
警用警犬输送车随带文件如下
a）产品合格证：
b）备附件清单；
使用说明书。
8.3运输
产品在铁路（或水路）运输时，以自行（或拖电）方式上、下车（船）：需用吊装方法装卸时，应采用专用吊具，以免损伤产品。
8.4贮存
产品长期贮存时，应停放在具有通风，防潮、防雨、防晒和消防设备的库房内，并按使用说明书的规定定期进行维护和保养
附录A
（资料性附录）
警用警犬输送车示意图
A.1警用警犬输送车外观结构示意图见图A.1。警用警犬输送车外观结构示意图图A1
GA880-2010
GA 880-2010
中华人民共和国公共安全
行业标推
警用警犬输送车
GA880-2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社泰皇岛印刷厂印剧各地新华书店经销
开本880×1230 1/16
字数13千字
印张0.75
2010年10月第一版 2010年10月第一次印刷书号：1550662-21273
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
