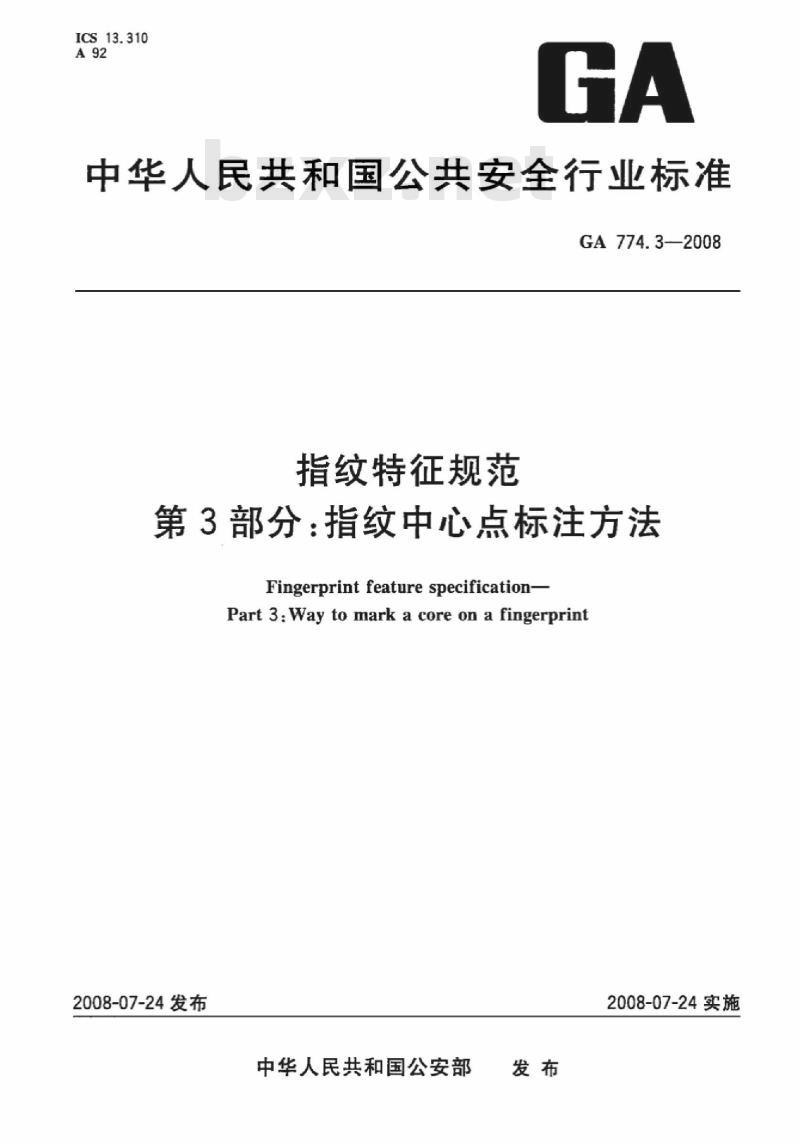

【GA公共安全标准】 指纹特征规范第3部分:指纹中心点标注方法

ICS13.310
中华人民共和国公共安全行业标准GA774.3-2008
指纹特征规范
第3部分：指纹中心点标注方法
Fingerprint feature specificationPart 3:Way to mark a core on a fingerprint2008-07-24发布
中华人民共和国公安部
2008-07-24实施

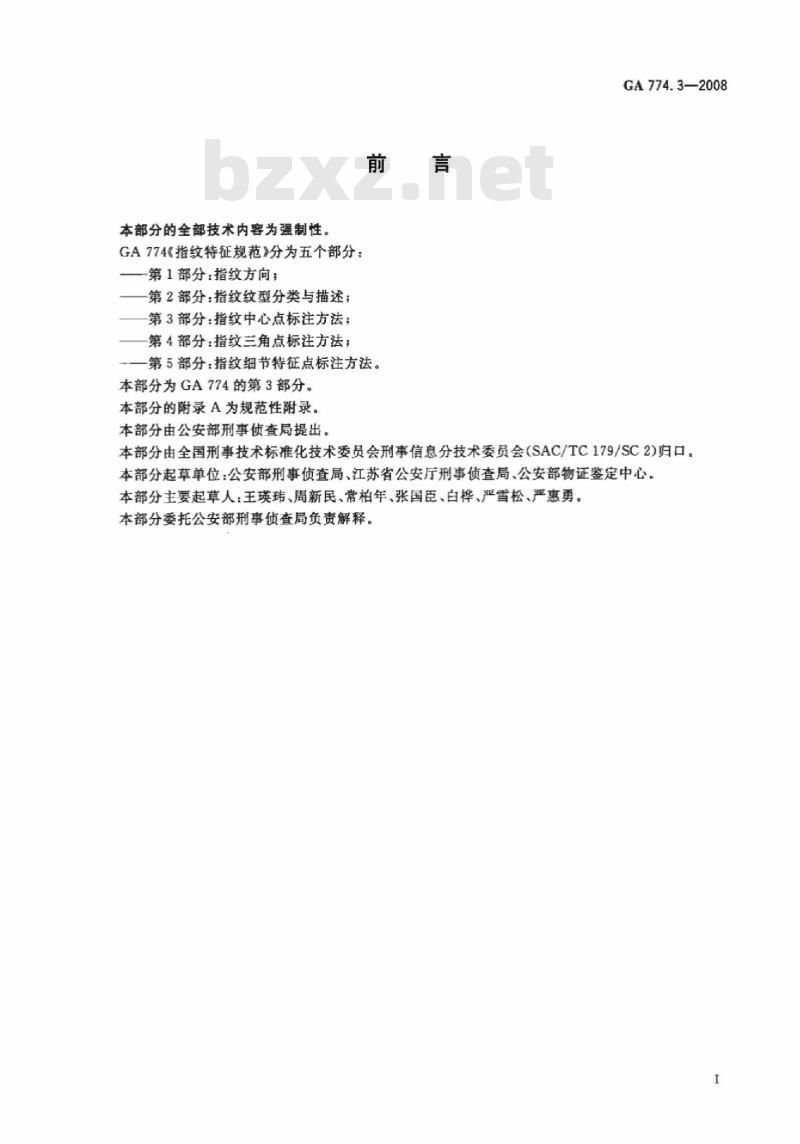

本部分的全部技术内容为强制性。GA774(指纹特征规范》分为五个部分：第1部分：指纹方向：
第2部分：指纹纹型分类与描述：第3部分：指纹中心点标注方法；第4部分：指纹三角点标注方法：前言
一第5部分：指纹细节特征点标注方法。本部分为GA774的第3部分。
本部分的附录A为规范性附录。
本部分由公安部刑事侦查局提出。GA774.3—2008
本部分由全国刑事技术标准化技术委员会刑事信息分技术委员会（SAC/TC179/SC2)归口。本部分起草单位：公安部刑事侦查局、江苏省公安厅刑事侦查局、公安部物证鉴定中心。本部分主要起草人：王瑛玮、周新民、常柏年、张国臣、白桦、严雪松、严惠勇。本部分委托公安部刑事侦查局负责解释。工

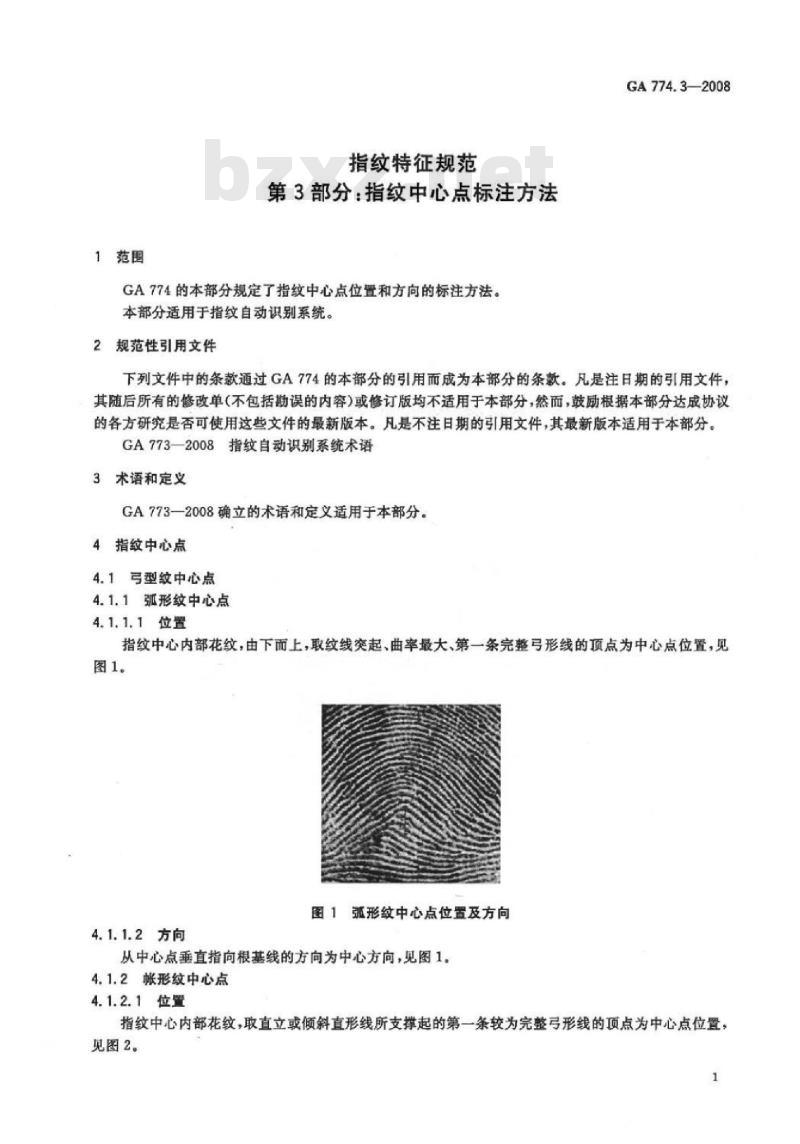

1范围
指纹特征规范
第3部分：指纹中心点标注方法
GA774的本部分规定了指纹中心点位置和方向的标注方法。本部分适用于指纹自动识别系统。2规范性引用文件
GA774.3—2008
下列文件中的条款通过GA774的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GA773-2008指纹自动识别系统术语3术语和定义
GA773—2008确立的术语和定义适用于本部分。4指纹中心点
4.1弓型纹中心点
4.1.1弧形纹中心点
4.1.1.1位置
指纹中心内部花纹，由下而上，取纹线突起、曲率最大、第一条完整弓形线的顶点为中心点位置，见图1。
图1弧形纹中心点位置及方向
4.1.1.2方向
从中心点垂直指向根基线的方向为中心方向，见图1。4.1.2帐形纹中心点
4.1.2.1位置
指纹中心内部花纹，取直立或倾斜直形线所支撑起的第一条较为完整弓形线的项点为中心点位置：见图2。
GA774.3—2008

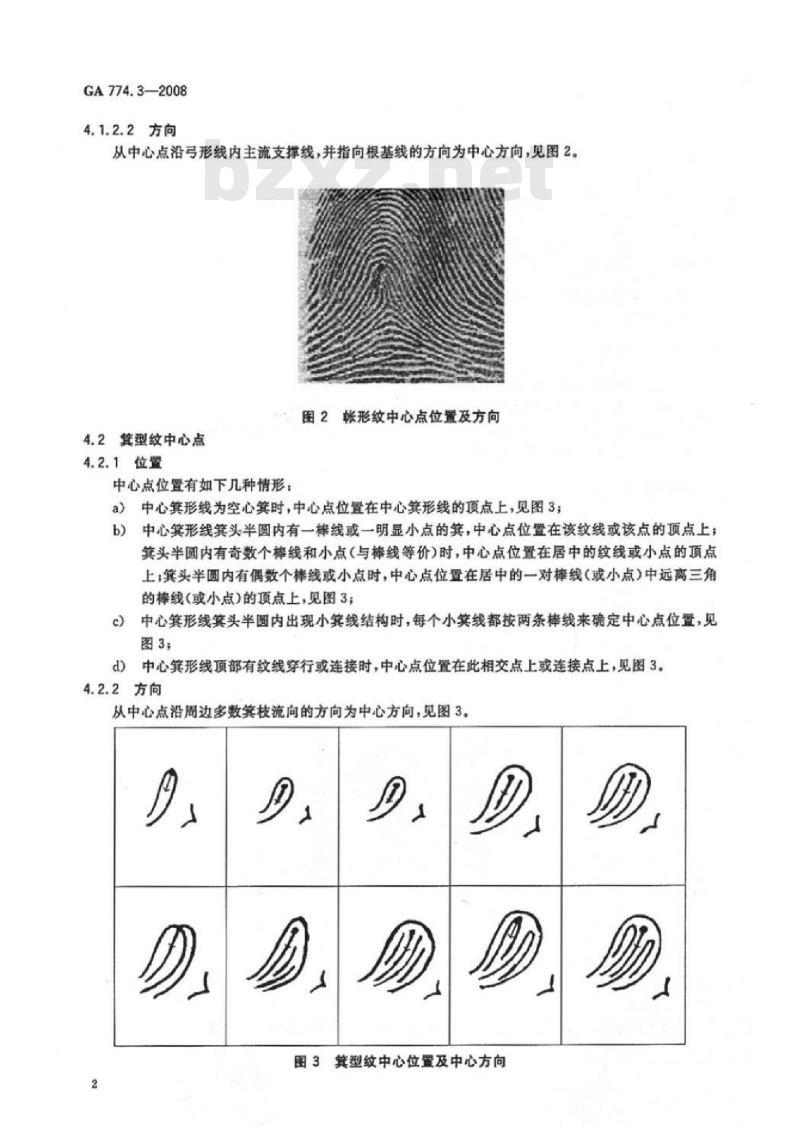

4.1.2.2方向
从中心点沿弓形线内主流支撑线，并指向根基线的方向为中心方向，见图2。图2帐形纹中心点位置及方向
4.2算型纹中心点
4.2.1位置
中心点位置有如下几种情形：
a）中心箕形线为空心箕时，中心点位置在中心箕形线的顶点上，见图3中心箕形线箕头半圆内有一棒线或一明显小点的箕，中心点位置在该纹线或该点的顶点上；b)
箕头半圆内有奇数个棒线和小点（与棒线等价）时，中心点位置在居中的纹线或小点的顶点上：箕头半圆内有偶数个棒线或小点时，中心点位置在居中的一对棒线（或小点）中远离三角的棒线（或小点的项点上，见图3；e
中心箕形线箕头半圆内出现小箕线结构时，每个小箕线都按两条棒线来确定中心点位置，见图3
中心箕形线顶部有纹线穿行或连接时，中心点位置在此相交点上或连接点上，见图3。4.2.2方向
从中心点沿周边多数箕枝流向的方向为中心方向，见图3。图3其型纹中心位置及中心方向

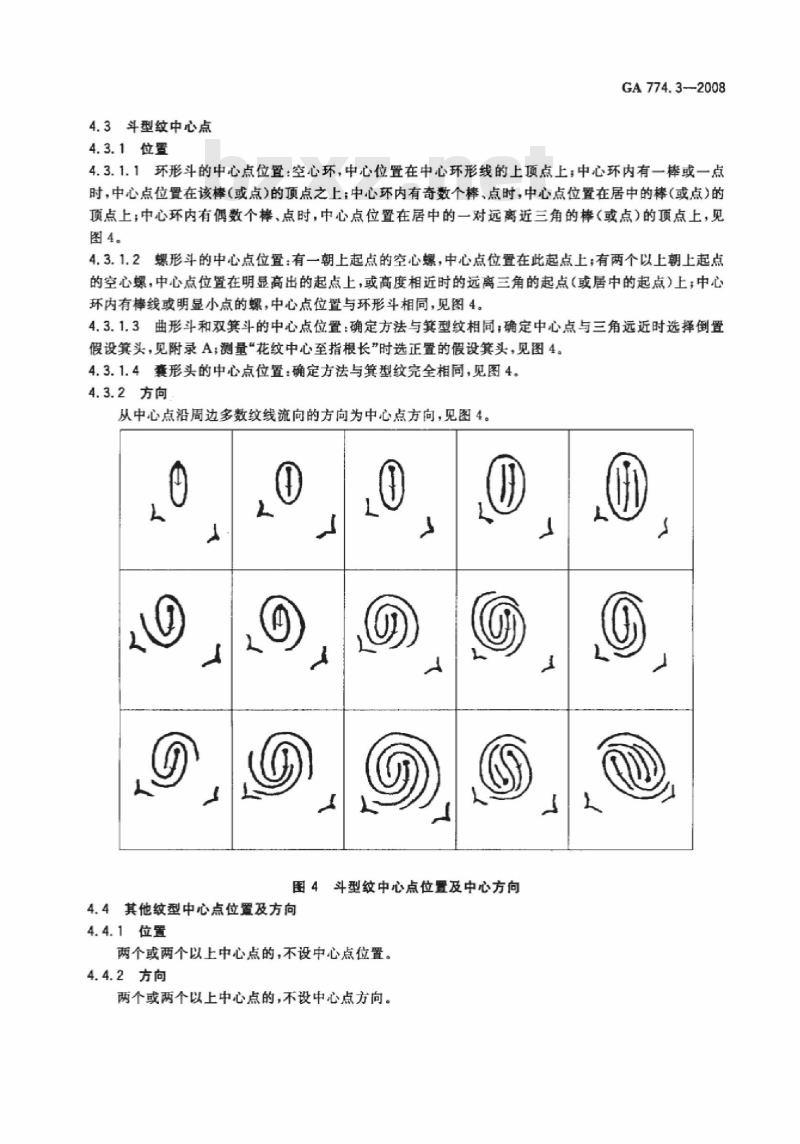

4.3斗型纹中心点
4.3.1位置
GA 774.3-2008
4.3.1.1环形斗的中心点位置：空心环，中心位置在中心环形线的上顶点上：中心环内有一棒或一点时，中心点位置在该棒（或点）的顶点之上；中心环内有奇数个棒、点时，中心点位置在居中的棒（或点）的顶点上；中心环内有偶数个棒、点时，中心点位置在居中的一对远离近三角的棒（或点）的顶点上，见图4
4.3.1.2螺形斗的中心点位置：有一朝上起点的空心螺，中心点位置在此起点上：有两个以上朝上起点的空心螺，中心点位置在明显高出的起点上，或高度相近时的远离三角的起点（或居中的起点）上：中心环内有棒线或明显小点的螺，中心点位置与环形斗相同，见图4。4.3.1.3曲形斗和双箕斗的中心点位置：确定方法与箕型纹相同；确定中心点与三角远近时选择倒置假设箕头，见附录A；测量“花纹中心至指根长”时选正置的假设箕头，见图4。4.3.1.4囊形头的中心点位置：确定方法与箕型纹完全相同，见图4。4.3.2方向
从中心点沿周边多数纹线流向的方向为中心点方向，见图4。图4斗型纹中心点位置及中心方向4.4其他纹型中心点位置及方向
4.4.1位置
两个或两个以上中心点的，不设中心点位置。4.4.2方向
两个或两个以上中心点的，不设中心点方向。GA 774.3—2008
假设箕头形状结构示意见图A.1。0wwW.bzxz.Net
一假设箕头
假设箕头开口
慢设箕头开口
假设箕头
附录A
（规范性附录）
假设箕头
假设箕头
假设筑头开口
假设箕头开口
假设箕头
图A.1假设箕头
复设筑头
假设箕头开口
假设算头开口
假设箕头
