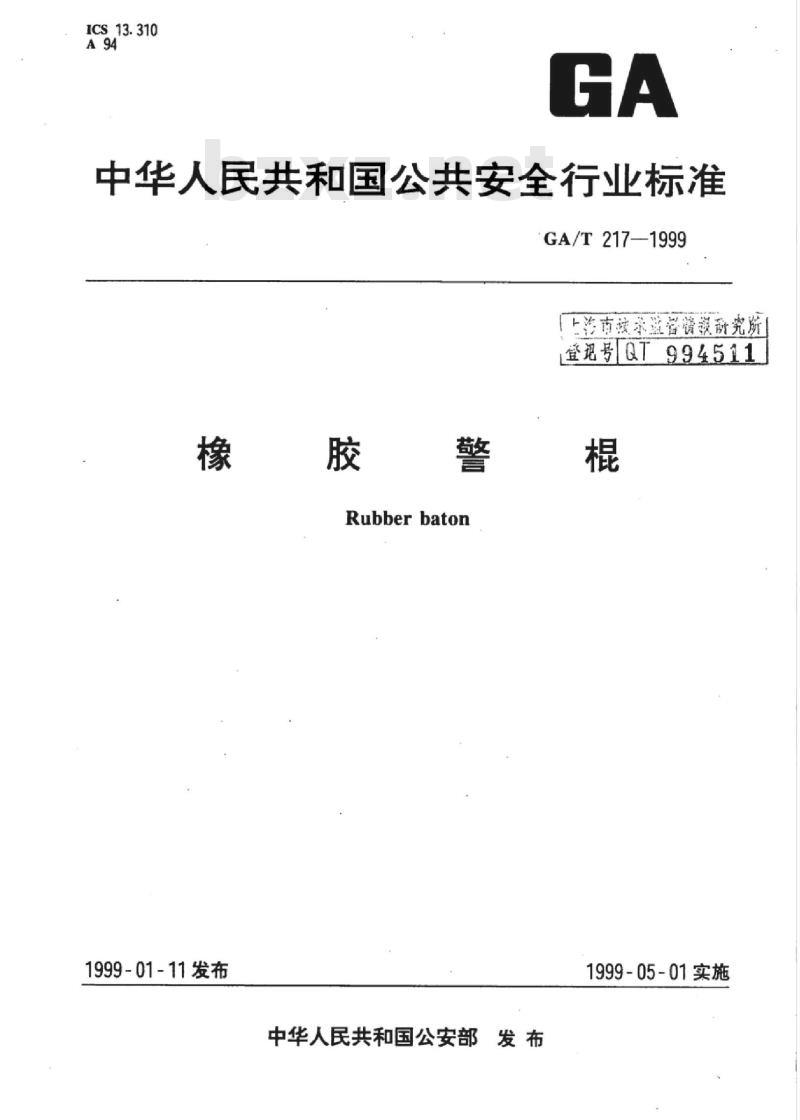

【GA公共安全标准】 橡胶警棍

ICS13.310
中华人民共和国公共安全行业标准GA/T217—1999
「上汽市技监智情报所究所
登泥号QT994511
Rubber baton
1999-01-11发布
中华人民共和国公安部发布
1999-05-01实施
GA/T217-1999

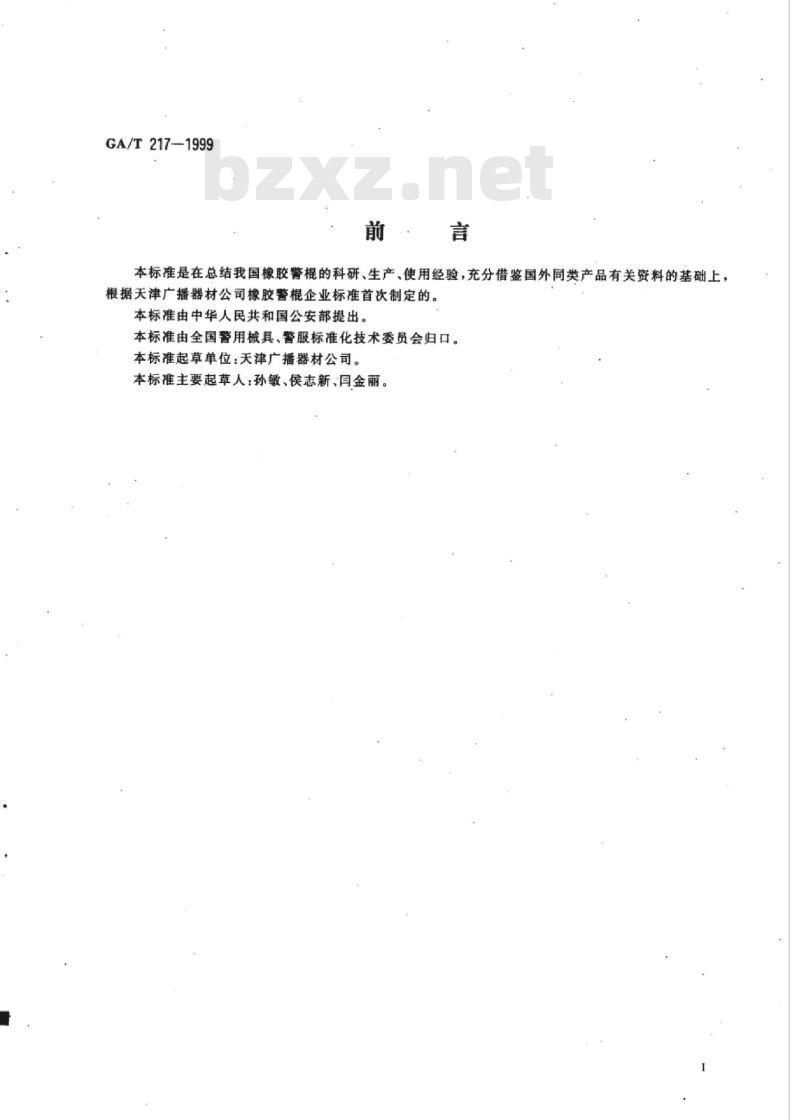

本标准是在总结我国橡胶警棍的科研、生产、使用经验，充分借鉴国外同类产品有关资料的基础上，根据天津广播器材公司橡胶警棍企业标准首次制定的。本标准由中华人民共和国公安部提出。本标准由全国警用械具、警服标准化技术委员会归口本标准起草单位：天津广播器材公司。本标准主要起草人：孙敏、侯志新、闫金丽。范围

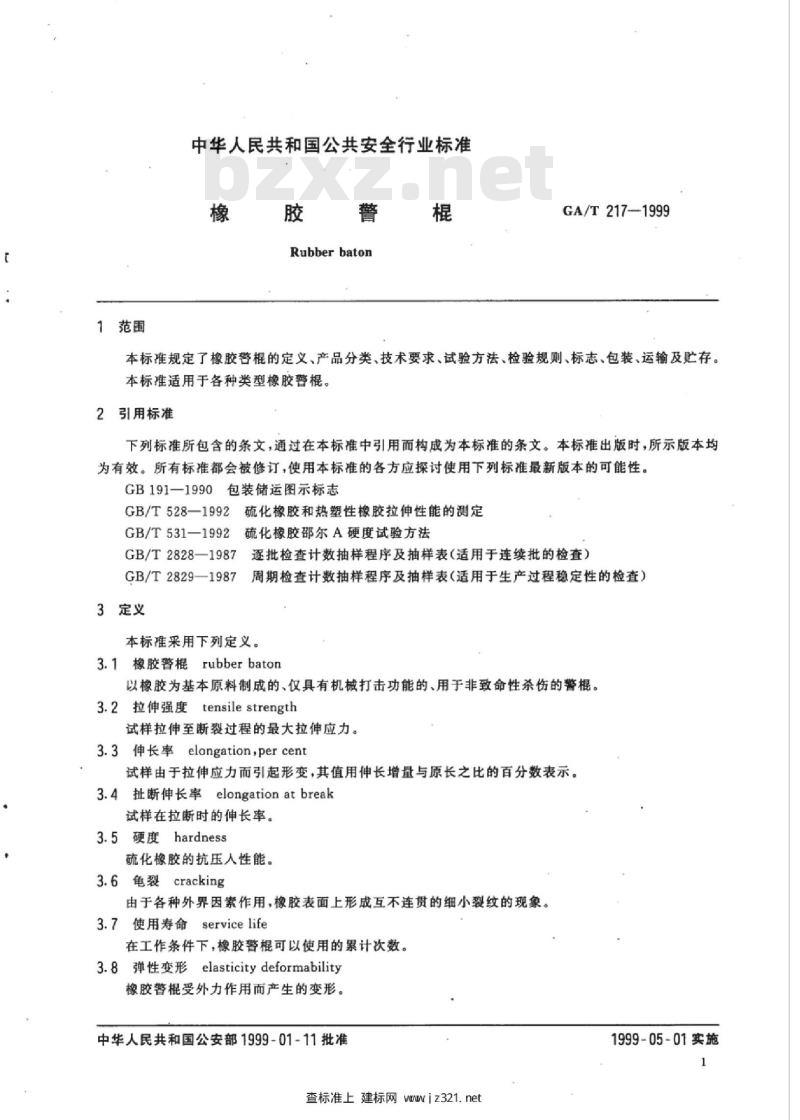

中华人民共和国公共安全行业标准橡
Rubber baton
GA/T217-1999
本标准规定了橡胶警棍的定义、产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于各种类型橡胶菩棍。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—1990包装储运图示标志
GB/T528—1992硫化橡胶和热塑性橡胶拉伸性能的测定GB/T531—1992硫化橡胶邵尔A硬度试验方法GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）3定义
本标准采用下列定义。
3.1橡胶警棍rubberbaton
以橡胶为基本原料制成的、仅具有机械打击功能的、用于非致命性杀伤的警棍。3.2拉伸强度tensilestrength
试样拉伸至断裂过程的最大拉伸应力。3.3伸长率elongation，percent试样由于拉伸应力而引起形变，其值用伸长增量与原长之比的百分数表示。3.4扯断伸长率elongationatbreak试样在拉断时的伸长率。
3.5硬度hardness
硫化橡胶的抗压人性能。
3.6龟裂cracking
由于各种外界因素作用，橡胶表面上形成互不连贯的细小裂纹的现象。3.7使用寿命servicelife
在工作条件下，橡胶警棍可以使用的累计次数。3.8弹性变形elasticitydeformability橡胶警棍受外力作用而产生的变形。中华人民共和国公安部1999-01-11批准查标准上建标网wwiz321.net
1999-05-01实施

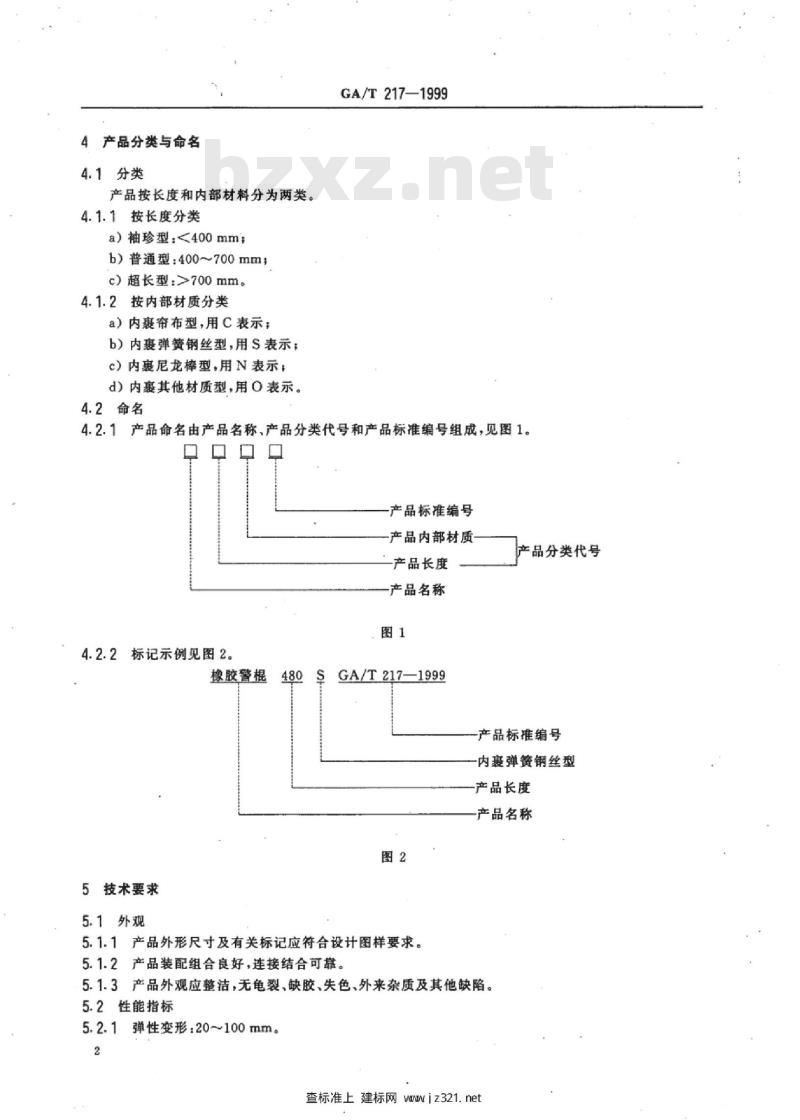

4产品分类与命名
4.1分类
产品按长度和内部材料分为两类。4.1.1按长度分类
a）袖珍型：<400mm；
b）普通型：400~700mm；
c）超长型：>700mm。
4.1.2按内部材质分类
a）内裹帘布型，用C表示；
b）内襄弹簧钢丝型，用S表示：c）内襄尼龙棒型，用N表示；
d）内裹其他材质型，用O表示。4.2命名
GA/T217—1999
4.2.1产品命名由产品名称、产品分类代号和产品标准编号组成，见图1。口
2标记示例见图2。
产品标准编号
产品内部材质
产品长度
产品名称
橡胶棍
5技术要求
5.1外观
GA/T217—1999
产品分类代号
产品标推编号
内衰弹簧钢丝型
产品长度
产品名称
5.1.1产品外形尺寸及有关标记应符合设计图样要求。5.1.2产品装配组合良好，连接结合可靠5.1.3产品外观应整洁，无龟裂、缺胶、失色、外来杂质及其他缺陷。5.2性能指标
5.2.1弹性变形.20~100mm。
查标准上建标网wwiz321.net

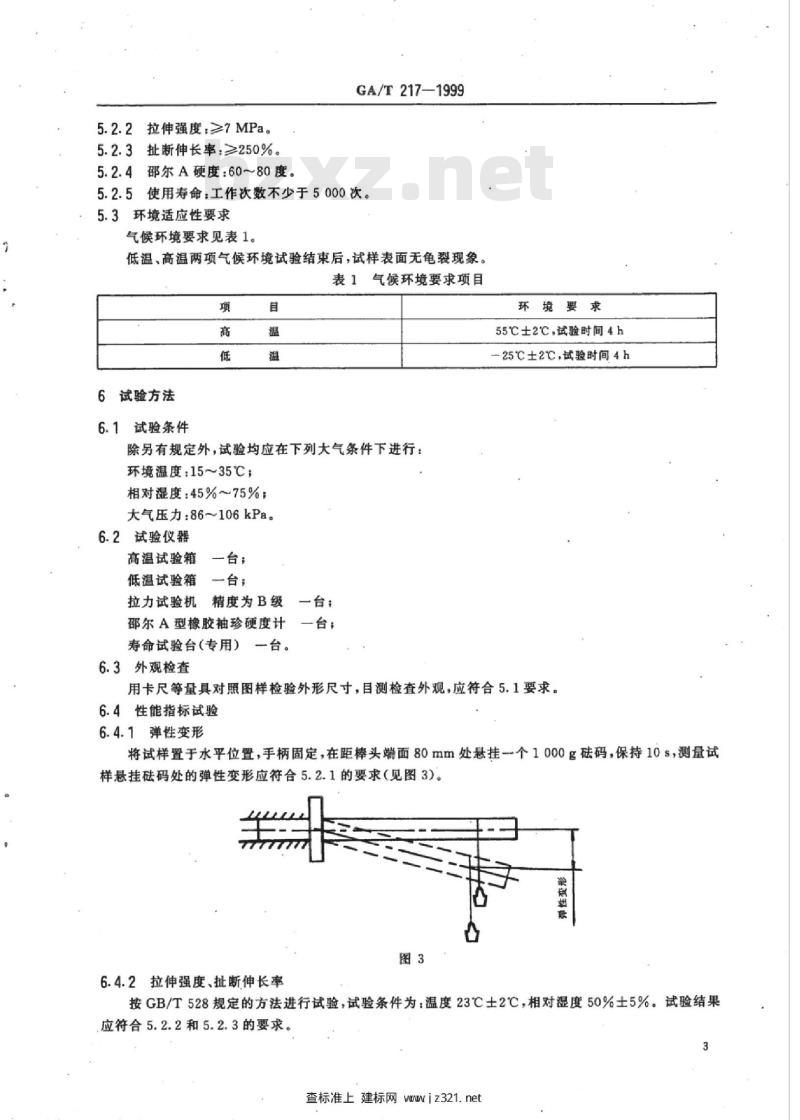

5.2.2拉伸强度≥7MPa。
5.2.3扯断伸长率，≥250%。
5.2.4邵尔A硬度：60~80度。
GA/T217-—1999
5.2.5使用寿命：工作次数不少于5000次。5.3环境适应性要求
气候环境要求见表1。
低温、高温两项气候环境试验结束后，试样表面无龟裂现象。表1气候环境要求项目
6试验方法
6.1试验条件
除另有规定外，试验均应在下列大气条件下进行：环境温度：15~35℃
相对湿度：45%~75%；
大气压力：86~106kPa。
6.2试验仪器
高温试验箱
一台：
低温试验箱
拉力试验机精度为B级
一台：
邵尔A型橡胶袖珍硬度计一台；
寿命试验台（专用）
一台。
6.3外观检查
环境要求
55℃士2℃，试验时间4h
—25℃±2℃，试验时间4h
用卡尺等量具对照图样检验外形尺寸，目测检查外观，应符合5.1要求。6.4性能指标试验
6.4.1弹性变形
将试样置于水平位置，手柄固定，在距棒头端面80mm处悬挂一个1000g码，保持10s，测量试样悬挂础码处的弹性变形应符合5.2.1的要求（见图3）。6
6.4.2拉伸强度、扯断伸长率
按GB/T528规定的方法进行试验，试验条件为：温度23℃士2℃，相对湿度50%土5%。试验结果应符合5.2.2和5.2.3的要求。
查标准上建标网wwwiz321.net
6.4.3邵尔A硬度
GA/T217—1999
按GB/T531规定的方法进行试验，试验条件为：温度23℃士2C，相对湿度50%士5%。试验结果应符合5.2.4的要求。
6.4.4使用寿命
将受试样本固定在寿命试验台上进行模拟试验。每打击一次，线速度为5m/s士0.5m/s。当达到5000次时，检查受试样本应无折断现象，受试样本表面最大龟裂处的长度小于1.5mm、宽度小于0.4mm.
6.5环境适应性试验
6.5.1环境适应性的试验均在非工作状态下进行。除另有规定外，受试样本不应加任何防护包装。6.5.2高温试验
将受试样本置于高温箱内，当箱内温度上升至表1规定值时开始计时，保持温度4h后取出，应符合5.3的要求。
6.5.3低温试验
将受试样本置于低温箱内，当箱内温度降至表1规定值时开始计时，保持温度4h后取出，应符合5.3的要求。
7检验规则
7.1检验分为型式检验和出厂检验。7.2型式检验
7.2.1有下列情况之一时，般应进行型式检验：a）当设计定型和生产定型时；
b）当正式投产后，主要结构、工艺、材料有较大改变，可能影响产品质量时；c）间隔一年以上再恢复生产时：d）国家质量监督机构提出进行型式检验要求时。7.2.2型式检验根据GB/T2829中规定，采用判别水平的一次抽样方案，其试验顺序、试验项目、技术要求、试验方法、不合格分类、不合格质量水平、样本大小和判定数组见表2。表2
试验项目
弹性变形
高温试验
低温试验
拉伸强度免费标准bzxz.net
扯断伸长率
邵尔A硬度
使用寿命
7.3出厂检验
技术要求
试验方法
不合格
判别水平
不合格质水平
样本大小
产品必须经过制造厂质量检验部门检验，产品合格后附上合格证方能出厂判定数组
出厂检验根据GB/T2828中规定，采用一般检查水平1的一次抽样方案，其试验顺序、试验项目、技术要求、试验方法、不合格分类、合格质量水平见表3。样本大小和判定数组按GB/T2828执行。如有特殊要求，按供需双方协议规定GA/T217—1999
7.3.3在检验过程中若质量水平保持较好或较差时，应按GB/T2828规定的转移规则进行放宽或加严检查。
试验项目
弹性变形
高温试验
低温试验
使用寿命
7.4不合格品的处置
技术要求
试验方法
不合格分类
7.4.1对判为合格批中的不合格品，应由厂方调换或修复成合格品。检查水平
判为不合格批次时，应停止检验，分析原因，消除不合格的因素后再提交检验。7.4.2
8标志、包装、运输及贮存
8.1标志
在产品的适当位置做出标志，标出：a）产品标记和型号；
b）制造厂名：
e）商标。
根据实际情况，还可加人其他所需内容。8.2包装
8.2.1每支橡胶警棍出厂应随带文件如下：a）产品合格证；
b）产品说明书。
8.2.2根据所规定的数量选用规格合适的包装箱包装产品，包装箱应符合防潮的要求。包装箱上应有下列标志：
a）产品标记和型号：
b）净重、毛重，
c）数量；
d）体积（长×宽×高）；
e）制造厂名：
f）出厂日期：
g）通讯地址；
h）“小心轻放”“防潮”等字样或标志。标志应符合GB191的规定。8.3运输
合格质量水平
包装好的产品应适应公路、铁路、航空等运输。运输时，应注意防止雨雪的直接淋袭。8.4贮存
GA/T217-1999
包装后的产品存放在一10～40℃、相对湿度小于80%、无腐蚀性气体、通风良好的室内。不能与油、酸、碱等腐蚀性物质接触。
中华人民共和国公共安全
行业标准
GA/T217—1999
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16
1999年8月第一版
印张3/4
字数11千字
1999年8月第一次印刷
印数1-1000
书号：155066·2-12621
定价8.00元
标目380--49
