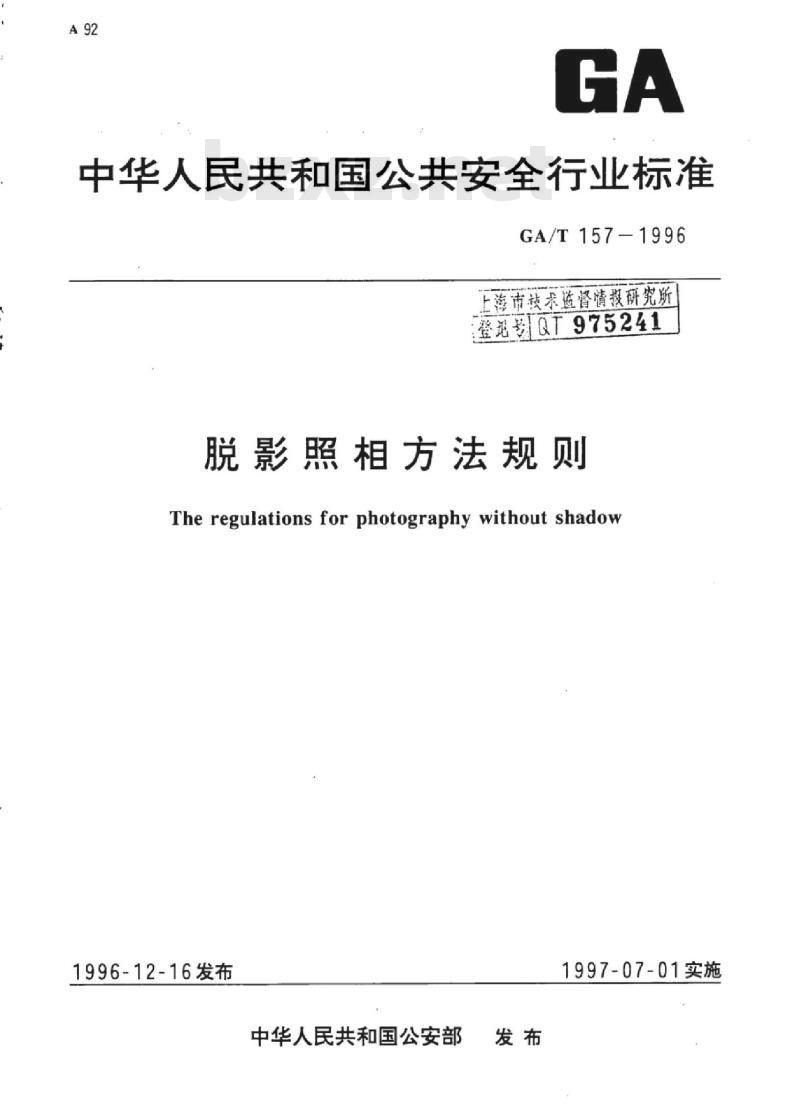

【GA公共安全标准】 脱影照相方法规则

中华人民共和国公共安全行业标准GA/T157-1996
上海市技术蓝督情报研究所
登泥号QT975241
脱影照相方法规则
The regulations for photography without shadow1996-12-16发布
中华人民共和国公安部
1997-07-01实施
GA/T157—1996

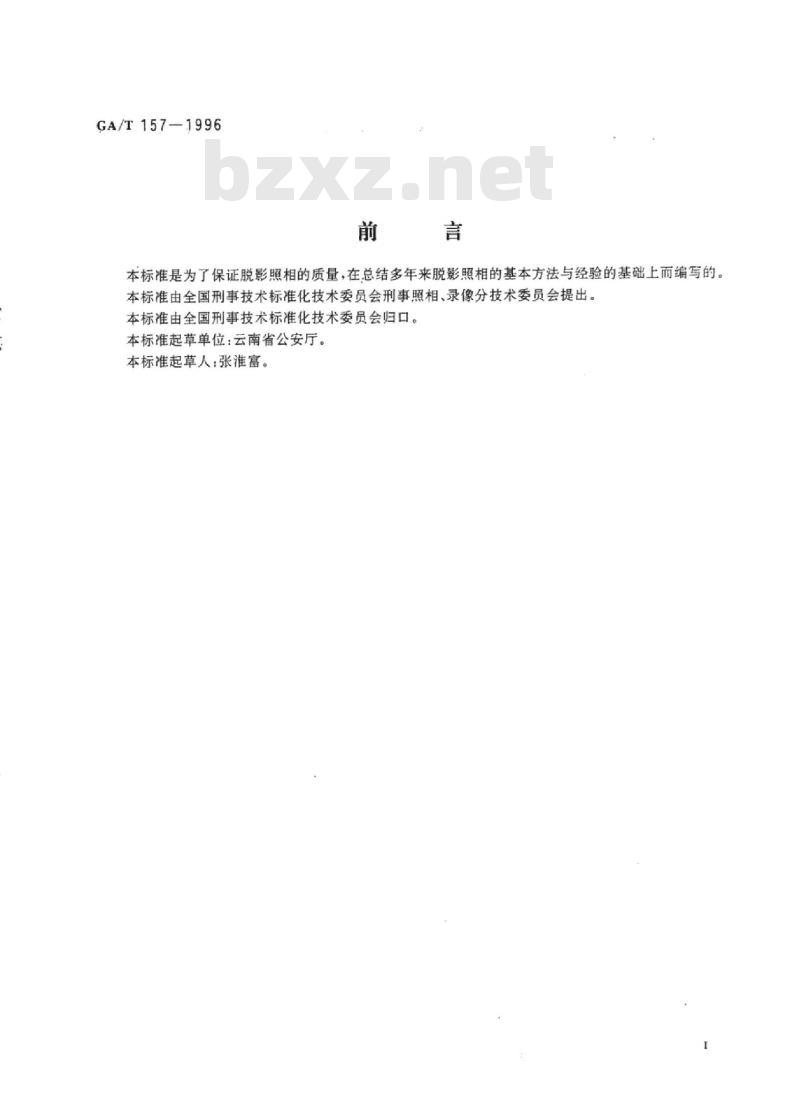

本标准是为了保证脱影照相的质量，在总结多年来脱影照相的基本方法与经验的基础上而编写的。本标准由全国刑事技术标准化技术委员会刑事照相、录像分技术委员会提出。本标准由全国刑事技术标准化技术委员会归口。本标准起草单位：云南省公安厅。本标准起草人：张准富。

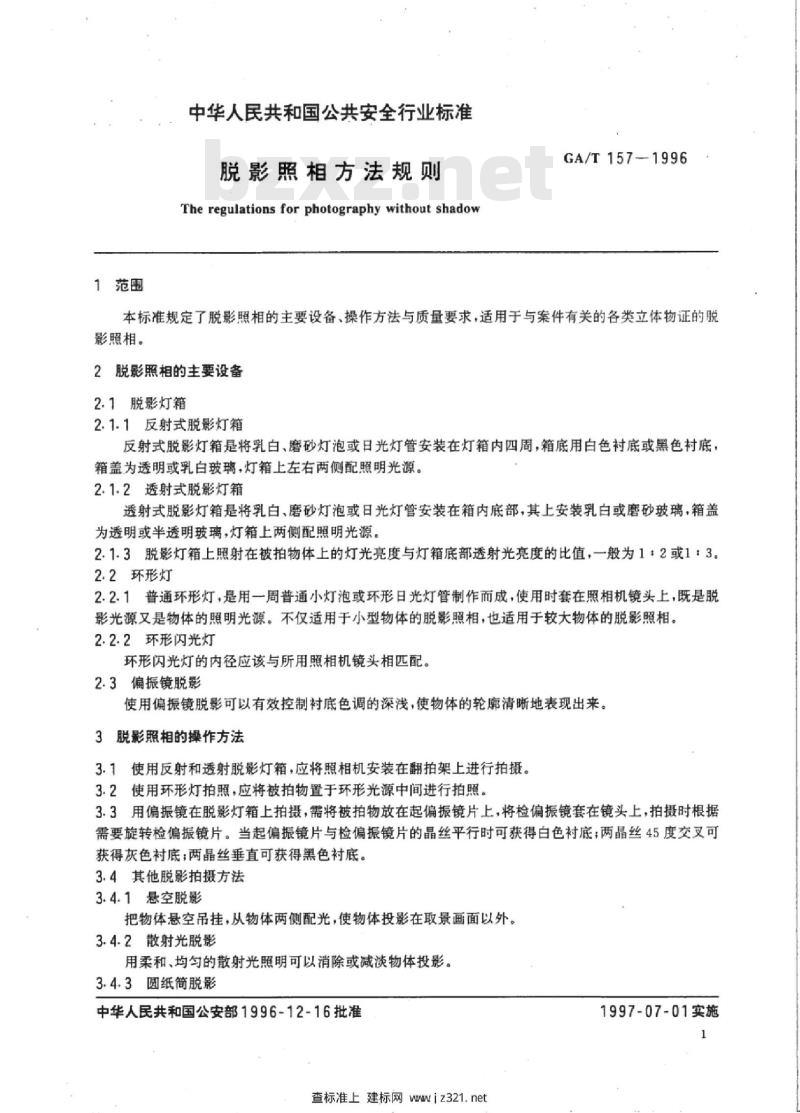

1范围
中华人民共和国公共安全行业标准脱影照相方法规则
The regulations for photography without shadowGA/T1571996
本标准规定了脱影照相的主要设备、操作方法与质量要求，适用于与案件有关的各类立体物证的脱影照相。
2脱影照相的主要设备
2.1脱影灯箱
2.1.1反射式脱影灯箱
反射式脱影灯箱是将乳白、磨砂灯泡或日光灯管安装在灯箱内四周，箱底用白色衬底或黑色衬底，箱盖为透明或乳白玻璃，灯箱上左右两侧配照明光源。2.1.2透射式脱影灯箱
透射式脱影灯箱是将乳白、磨砂灯泡或日光灯管安装在箱内底部，其上安装乳白或磨砂玻璃，箱盖为透明或半透明玻璃，灯箱上两侧配照明光源。2.1.3脱影灯箱上照射在被拍物体上的灯光亮度与灯箱底部透射光亮度的比值，一般为1：2或1：3。2.2环形灯
2.2.1普通环形灯，是用一周普通小灯泡或环形日光灯管制作而成，使用时套在照相机镜头上，既是脱影光源又是物体的照明光源。不仅适用于小型物体的脱影照相，也适用于较大物体的脱影照相。2.2.2环形闪光灯
环形闪光灯的内径应该与所用照相机镜头相匹配。2.3偏振镜脱影
使用偏振镜脱影可以有效控制衬底色调的深浅，使物体的轮廓清晰地表现出来。3脱影照相的操作方法
3.1使用反射和透射脱影灯箱，应将照相机安装在翻拍架上进行拍摄，3.2使用环形灯拍照，应将被拍物置于环形光源中间进行拍照。3.3用偏振镜在脱影灯箱上拍摄，需将被拍物放在起偏振镜片上，将检偏振镜套在镜头上，拍摄时根据需要旋转检偏振镜片。当起偏振镜片与检偏振镜片的晶丝平行时可获得白色衬底；两晶丝45度交叉可获得灰色衬底：两晶丝垂直可获得黑色衬底。3.4其他脱影拍摄方法
3.4.1悬空脱影
把物体悬空吊挂，从物体两侧配光，使物体投影在取景画面以外。3.4.2散射光脱影
用柔和、均匀的散射光照明可以消除或减淡物体投影。3.4.3圆纸简脱影
中华人民共和国公安部1996-12-16批准查标准上建标网wiz321.net
1997-07-01实施
GA/T157-1996

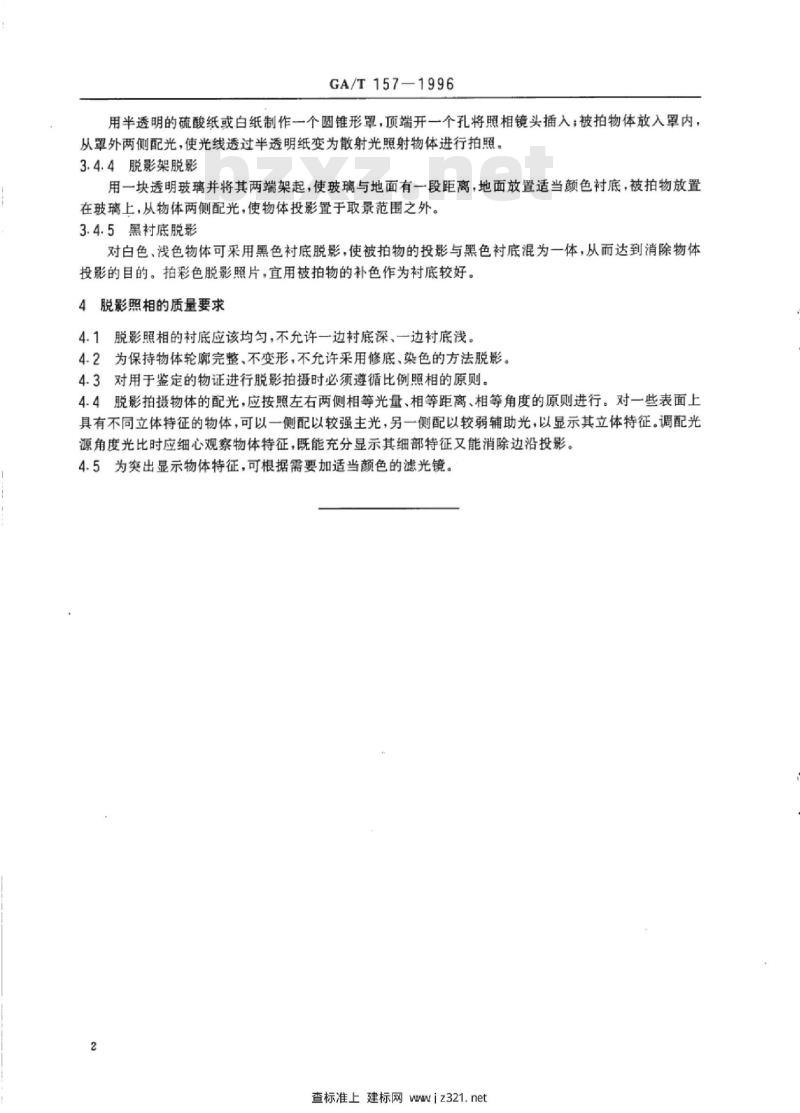

用半透明的硫酸纸或白纸制作一个圆锥形罩，项端开一个孔将照相镜头插入；被拍物体放入罩内，从罩外两侧配光，使光线透过半透明纸变为散射光照射物体进行拍照。3.4.4脱影架脱影
用一块透明玻璃并将其两端架起，使玻璃与地面有一段距离，地面放置适当颜色衬底，被拍物放置在玻璃上，从物体两侧配光。使物体投影置于取景范围之外。3.4.5黑衬底脱影免费标准bzxz.net
对白色、浅色物体可采用黑色衬底脱影，使被拍物的投影与黑色衬底混为一体，从而达到消除物体投影的目的。拍彩色脱影照片，宜用被拍物的补色作为衬底较好。4脱影照相的质量要求
4.1脱影照相的衬底应该均匀，不允许一边衬底深，一边衬底浅。4.2为保持物体轮廓完整、不变形，不允许采用修底、染色的方法脱影。4.3对用于鉴定的物证进行脱影拍摄时必须遵循比例照相的原则。4.4脱影拍摄物体的配光，应按照左右两侧相等光量、相等距离、相等角度的原则进行。对一些表面上具有不同立体特征的物体，可以一侧配以较强主光，另一侧配以较弱辅助光，以显示其立体特征。调配光源角度光比时应细心观察物体特征，既能充分显示其细部特征又能消除边沿投影。4.5为突出显示物体特征，可根据需要加适当颜色的滤光镜。2
查标准上建标网wiz321.net

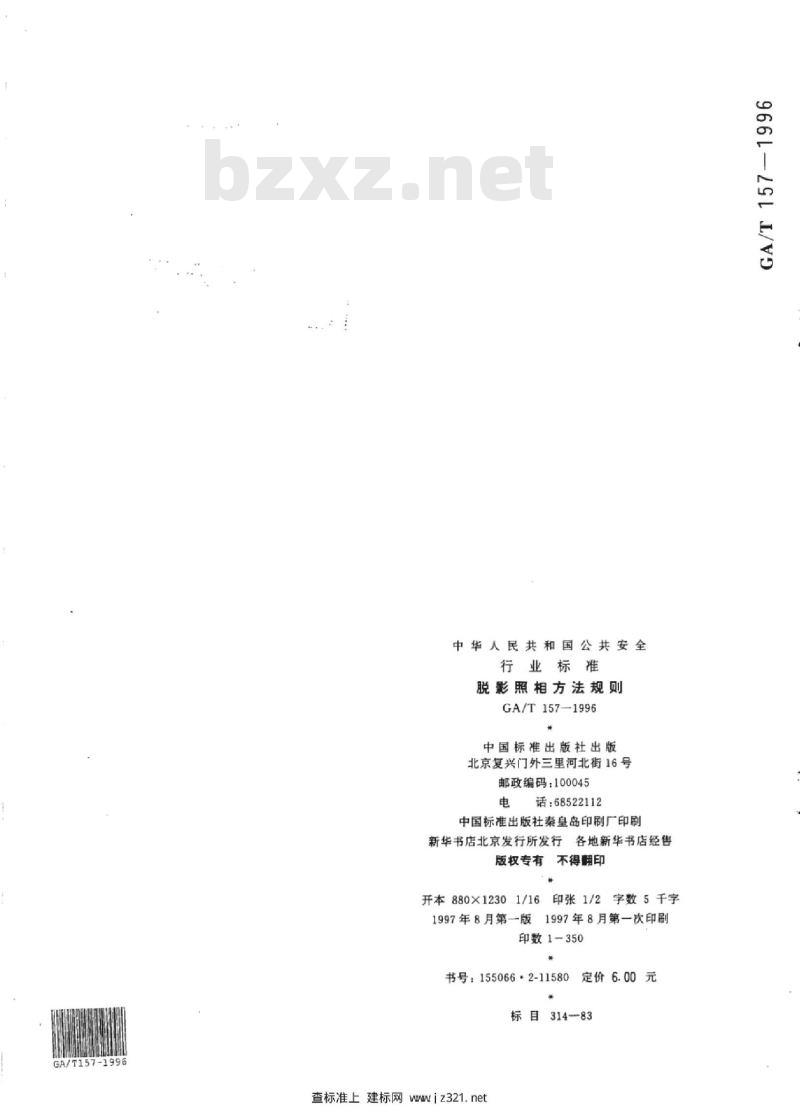

中华人民共和国公共安全
行业标准
脱影照相方法规则
GA/T157-1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数5千字1997年8月第一版
反1997年8月第一次印刷
印数1-350
书号：155066·2-11580
定价6.00元
标目314-83
