【GA公共安全标准】 消防球阀

本网站 发布时间: 2024-11-23 18:43:02
  • GA79-2010
  • 现行

基本信息

  • 标准号:

    GA 79-2010

  • 标准名称:

    消防球阀

  • 标准类别:

    公共安全行业标准(GA)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    2.29 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

GA 79-2010.Ball valves for fire protection.
1范围
GA 79规定了消防球阀(以下简称球阀)的分类、型号、技术要求、试验方法、检验规则、包装、标志、运输和贮存。
GA 79适用于输送水.泡沫混合液及其他液体灭火剂,介质温度为-40℃~70℃的球阀。
GA 79不适用于输送气体灭火剂、干粉灭火剂的球阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1047管道元件 DN(公称 尺寸)的定义和选用
GB/T 3452.1液压气动用 O形橡胶密封圈第1 部分:尺寸系列及公差
GB/T 9112钢制管法兰类型与参数
GB/T 12220通用阀门标志
GB/T 12221金属阀门结构长度
GB/T 12222多 回转阀门驱动装置的连接
GB/T 12223部分 回转阀门驱动装置的连接
GB/T 17241.6整体铸铁法兰
JB/T 8528普通型 阀门电动装置技术条件
JB/T 8529隔燥型阀门电动装置 技术条件
JB/T 8861球阀静 压寿命试验规程
JB/T 8864阀门气动装置 技术条件
3分类
3.1球阀按其球体的密封形式分为:
a)单向密封;
b)双向密封。
3.2 球阀按其与管道的连接形式分为:
a)法兰连接:
b)螺纹连接;
c)一端法兰 一端螺纹
3.3球阀按其驱动方式分为:
a)手动;
b)动力驱动。
4型号
4.1型号构成
球阀的型号由类、组代号、球体密封形式代号、特征代号和DN(公称尺寸)、额定工作压力、动力驱动装置代号组成,形式如下:

标准内容标准内容

部分标准内容:

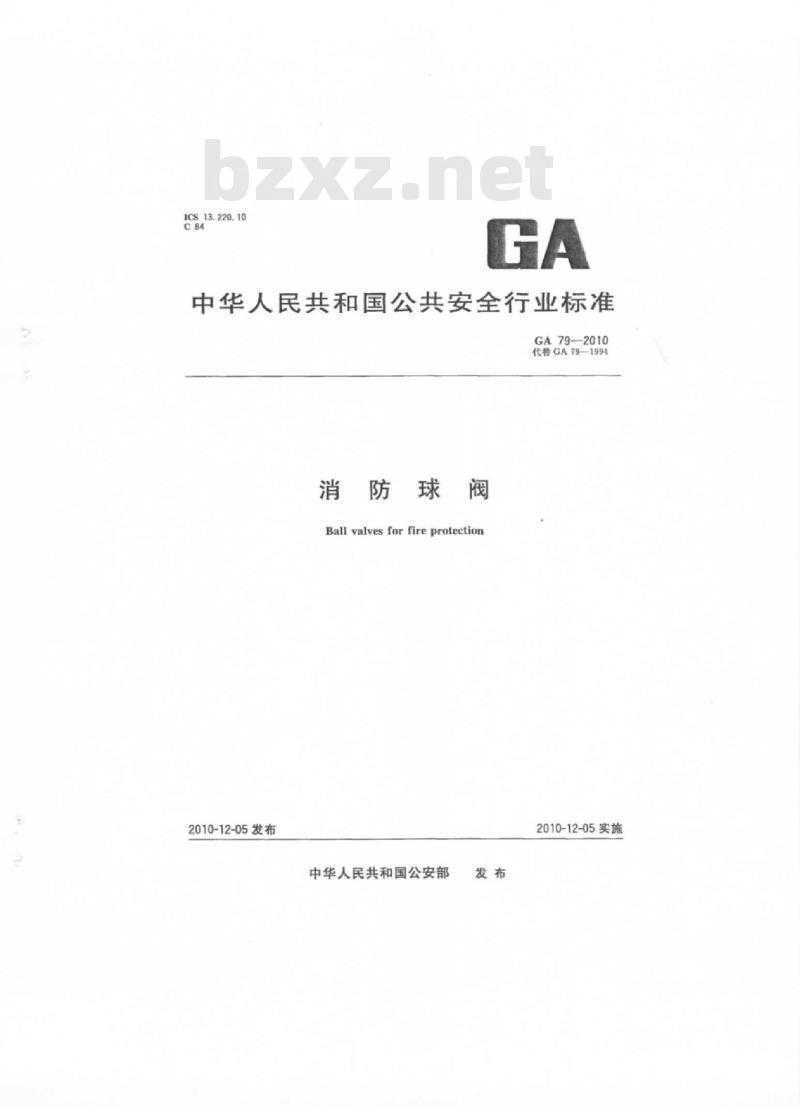

ICS13.220,10
中华人民共和国公共安全行业标准GA79—2010
代替GA79—1994
消防球阀
Ball walves forfireprotection2010-12-05发布
中华人民共和国公安部
2010-12-05实施

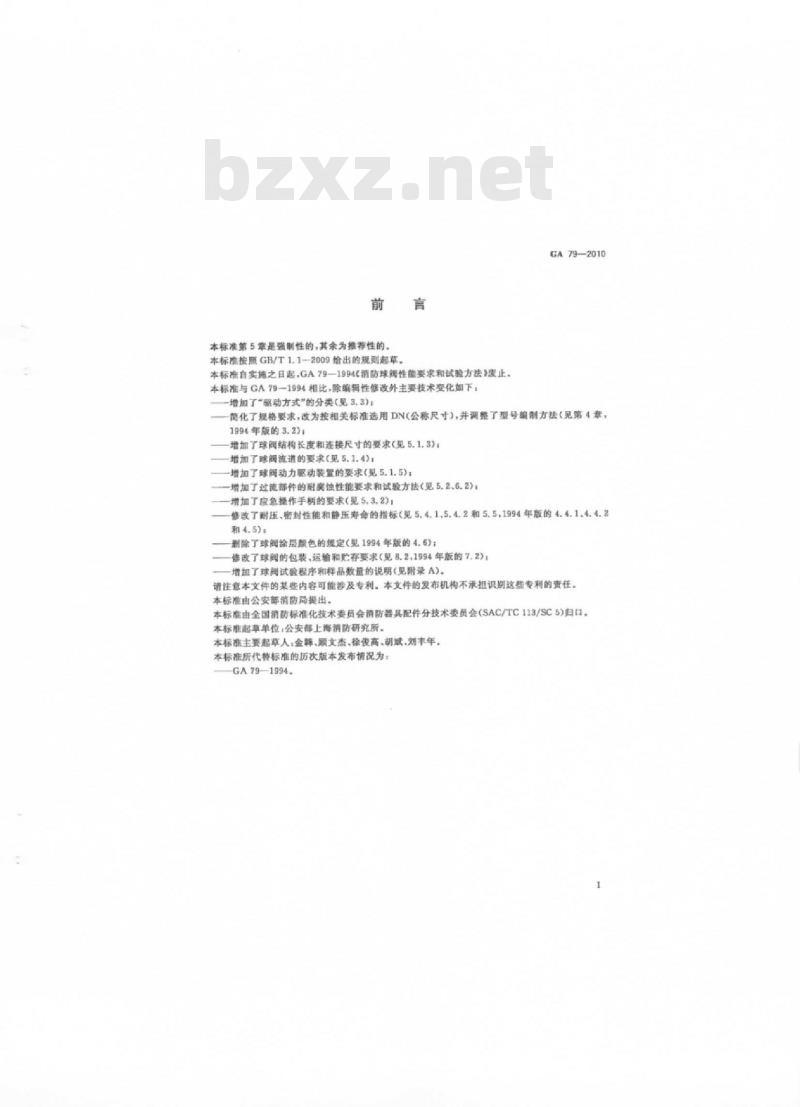

本标准第5章是强制性的,其余为推荐性的。本标准按照GB/T1.1-2009给出的规则起草。言
本标准自实施之日起,GA79—1994消防球阅性能要求和试验方法》废止。本标准与GA79-1994相比,除编辑性修改外主要技术交化如下:GA79—2010
增加了“驱动方式”的分类(见3.3)简化了规格要求,改为按相关标准选用DN(公称尺寸),并调整了型号编制方法(见第4章,1994年版的3.2)1
增加了球阅结构长度和连接尺寸的要求(见5.1.3):增加了球阅流道的要求(见5.1.4);增加了球阀动力驱动装置的要求《见5.1.5):增加了过流部件的耐腐蚀性能要求和试验方法(见5.2.6.2);增加了应急操作手柄的要求(见5.3.2):修改了耐压、密封性能和静压寿命的指标(见5.4.1.5.4.2和5.5,1994年版的4.4.1.4.4.2和4.5)
删除了球阅途层颜色的规定(见1.994年版的4.5):修改了球阅的包装、运输和贮存要求(见8.2,1994年版的7.2);增加了球阅试验程序和样品数量的说明(见附录A)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这专利的责任。本标准由公安部消防局提出。
本标准由全国消防标准化技术委员会消防器具配件分技术委员会(SAC/TC113/SC5)归口。本标准起草单位:公安部上海消防研究所。本标准主要起草人金辨、顾文杰、徐像高、胡斌,刘丰年.本标准所代替标准的历次版本发布情况为GA 79-1994.

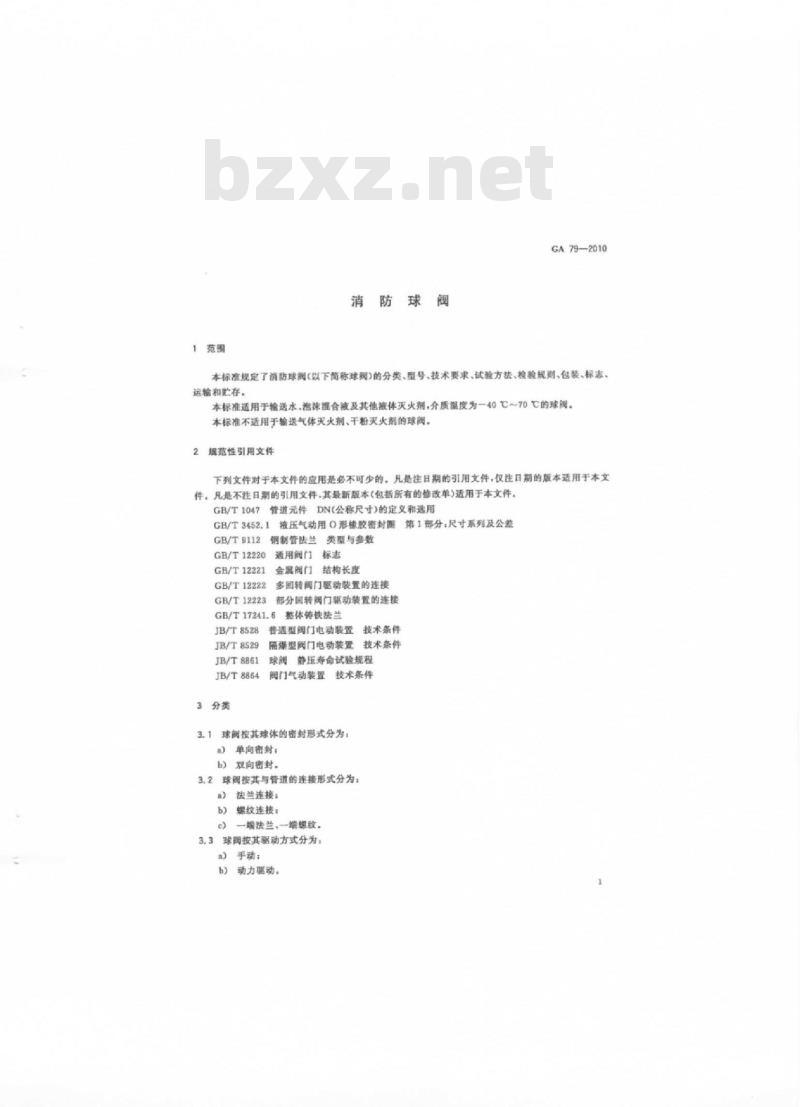

1范围
GA79—2010
本标准规定了消防球阅(以下简称球阀)的分类、型号、技术要求、试验方法、检验规则、包装、标志、运输和贮存。
本标准适用于输送水,泡沫握合液及其他藏体灭火剂,介质温度为一40C~70C的球阀。本标准不适用于输送气体灭火剂、干粉灭火剂的球阀,2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。DN(公称尺寸》的定义和选用
管道元件
GB/T1047
第1部分:尺寸系列及公差
GB/T3452.1液压气动用O形橡胶密封圈GB/T9112
钢制管法兰类型与参数
通用阅门标志
GB/T12220
GB/T12221
金属阔门 结构长度
多回转阅门驱动装置的连接
GB/T12222
部分回转阀门题动装置的连接
GB/T12223
GB/T17241.6
整体铸铁法兰
普通型阀门电动装置
JB/T8528
JB/T8529
JB/T8861
JB/T8864
3分类
技术条件
隔爆型阀门电动装置
技术条件
静压寿命试验规程
阀门气动装置
技术案件
3.1球阅按其球体的密形式分为:a)单向密封:
b)双向密封。
3.2球斓按其与管道的连接形式分为:)法兰连接:
b)螺纹连接:
c)一端法兰、一端螺纹
3.3球阅按其驱动方式分为:
a)手动;
b)动力驱动。
GA79—2010

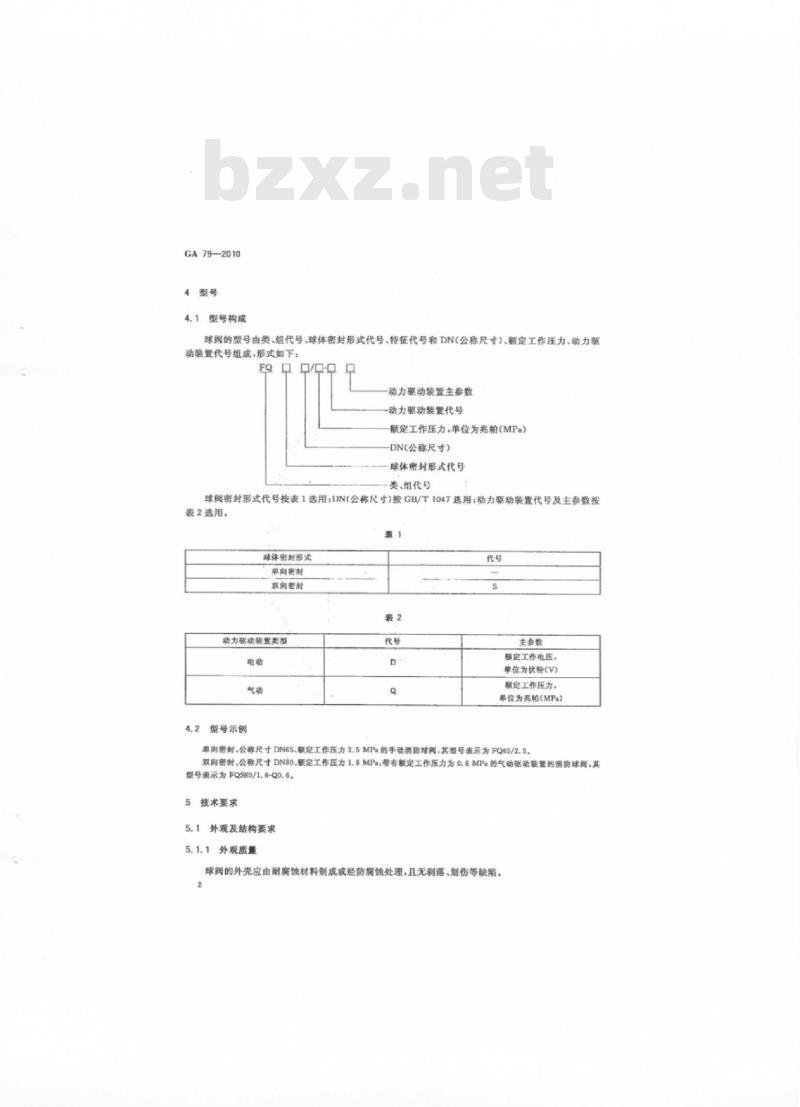

4型号
4.1型号构成bzxz.net
球园的型号由类、组代号、球体密封形式代号、特征代号和DN(公称尺寸)、额定工作压力、动力驱动装置代号组成,形式如下:
动力驱动装置主参数
动力驱动装量代号
额定工作压力,单位为兆帕(MPa)DN(公称尺寸)
球体格封形式代号
类、组代号
球阅密封形式代号按表1选用:INN(公称尺寸)按GB/T1047选用:动力驱动装置代号及主参数按表2选用。
球体密封形式
单向癌封
双向密封
动力驱动装置美型
4.2型号示例
主参数
额定工作电压,
单位为伏特V)
额定工作压力,
单位为兆拍CMPa)
单向密谢、公称尺寸DIN65、额定工作压力2.5MPa的手动消防球阀,其型号表示为PQ65/2.5,双向密封、公称尺寸DN80、额定工作压力16MPa,带有额定工作压力为0.5MPa的气劲驱动装置的销防练园,其型号表示为FQS80/1.6-Q0.6,
5技术要求
5.1外观及结构要求
5.1.1外观质量
球阅的外壳应由耐腐蚀材料制成或经腐蚀处理,且无落、划伤等缺陷。2
5.1.2材料
GA79—2010
阅体及阅盖应采用耐腐蚀性能不低于首通铸铁的材料制咸,同座的耐腐蚀性能应不低于青。
阀座、密封圈可用骤四氟乙烯或尼龙等材料制造,阅座材料的抗腐蚀性能应不低于闽体材料。5.1.2.2
O形橡胶密封圖的尺寸和公差应符合GB/T3452.1的规定。5.1.2.3
5.1.2.4填料、垫片应能在消防球阅的使用温度范图内适用。任何金属垫片应至少与阅体具有同等的耐腐蚀性能。
5.1.2.5手轮,手柄、手橘虚应用锅、可锻铸铁或球量铸铁制造。5.1.2.6
阅体放泄螺塞材料的抗蚀性能应不低于阅体材料。5.1.3结构长度及连接尺寸
5.1.3.1球闻的结构长度应符合GB/T1221的规定。5.1.3.2球阀驱动装置的连接尺寸成特合GB/T12222.GB/T12223的规定。5.1.3.3法兰的连接尺寸应符合GB/T9112,GB/T17241.6的规定。5.1.4流道
阅体流道应不缩径且为圆形,其最小直径应符介表3的规定表3
公称尼寸
动力驱动装置
5.1.5.1球阅电动装置应符合JB/T8528、JB/T8529的规定。5.1.5.2球阅气动装置应符合JB/T8864的规定,阅体意通最小直径/mm
动力驱动装置连接球闻后按6.5的规定进行静压寿命试验,其启闭循环次数应不低于5.1.5.3
10000次
GA79—2010
5.2过流部件的耐膚蚀性能
按6.2的规定进行球阅过流部件的耐扇蚀性能试验,试验后不应产生影响球阅性能的缺陷,操作性能
5.3.1手动驱动的球阀应安装手柄或手轮。在球阀进出口压差为公称压力条件下,按6.3的规定进行启闭力试验,从开启或关闭位置进行启闭操作的力不得超过350N。5.3.2动力驱动的球阀应设有应急操作手柄或手轮。当动力驱动装置发生故障时,应能使用应急操作手柄或手轮启闭球闷。启闲力要求同5.3.1.5.3.3手轮或手柄按顺时针方向旋转为关闭,并应有开关方向的标志,手轮或手柄应有表示球体通道位置的标志。
安装手柄的球阅在全开位置时,手橘应与球体通道平行安装。5.3.4
手柄或手轮应安装牢固,并在需要时可方便的拆卸或更换。5.3.5
球阔应有全开或全关位置限位装置。5.4耐压和密封性能
5.4.1耐压性能
消防球阅应按6.4.2的规定进行耐压性能试验,应能承受4借额定工作压力的静水压,保持5min。试验中承压壁及阅体与阀盖联结处不得有可见参漏,亮体(包括填料面及阅体与阅益联结处)不应有结构损伤。
在耐压试验压力下允许填料处泄,但当试验压力降到密封试验压力时应无可见泄漏,5.4.2
密封性能
球间应按6.4.3的规定进行密封性能试验时,应能承受2借额定工作压力的静水压,保持5min试验中球阅应无可见潜漏。
静压寿命
球阅应按6.5的规定进行静压寿命试验,其静压寿命应不低于10000次。试验方法
外观及结构检查
使用量具和目测,检验球阀的规格、材料、结构长度、连接尺寸、流道最小直经和外观标志等。6.2 过流部件的耐离蚀性能试验6.2.1试验前用温水对球闷的过流表面仔细清洗,不应留有油腻,污垢,清洗时不应使用磨料或溶剂。6.2.2试验落液由蒸增水加氧化钠配制面成,浓度为10kg/m土1kg/m,球阅内灌满该落液放在35C士2C温度环境中:8h后,将水放尽,然后放置16h,照此重复五个周期。6.2.3试验结束后,排尽球同内落液,用温水清洗过流表面,检查其腐蚀情况。6.3肩阅力试验
检测用测力装置的准确度等级应不低于一级,量程应错足被测力的要求。6.3.1#
GA79—2010
6.3.2启闭力的测试应沿手轮或手柄转动的初线方向进行。手轮和手柄的测力点应分别按图1.图2所示位置布置。带有球头的手柄,测力点允许在球头6.3.3
中心。
测试前充许对球阅进行10次全开全闭的预处理操作。一手轮:
一翻力点。
单位为磨米
1——手辆,
2期力点
6.4耐压和密封性能试验
6.4.1试验要求
试验介质为清水,温度应在5C~40之间。6.4.1.1
试验过程中不应使球阔受到可能影响试验结果的外力。6.4.1.24
试验压力应逐渐提高至规定的试验压力值,在试验持续时间内保持压力不变。6.4.1.3
试验时,应将球阅体腔内的空气排除。6.4.1.4
检测用压力表或压力测量仪的准确度等级应不低于一级,量程应满足被测压力的要求。6.4.1.5
耐压性能试验前,球阅外表面不得涂漆或使用其他可能掩盖表面缺陷的涂层。对已徐漆库存6.4.1.6
的消防球陶,在进行耐压试验时允许保留涤层。密封性能试验应在耐压性能试验之后进行。6.4.1.7
GA792010
密封性能试验时,密封面应清洗干净,无油迹,为了防止密封面擦伤,可以涂一层不厚于煤油6.4.1.8
的油膜。
6.4.2耐压性能试验
特球体部分开启,封闭球阅一端,从另一端给体腔内充满水,加压至试验压力,然后对壳体(包括填料西及阀体与阀盖联结处)进行检查。6.4.3密封性能试验
对规定介质流向的球阅,格球体部分开启,封闭球阅的出口端,从进口蜡给体腔内充满水,加压至试验压力,关闭球体,释放出口端的压力,打开出口端,检查密封性能,未规定介质流向的球阅,其另一端也应按同样方法加压、检查。
6.5静压寿命试验
球阅的静压寿命试验按JB/T8861的规定进行。7检验规则
7.1检验类别
产晶检验分出厂检验和型式检验两类。7.2出厂检验
7.2.1球阅经生产厂检验部门检验合格并附有产品合格证方能出厂。出厂检验项目为5.1.1.5.1.4~5.3.1、5.3.2、5.4.14.5.4.2。其中,5.4.1为抽检项目。7.2.2
型式检验
有下列情况之一时,应进行型式检验:新产品投产或老产品转厂生产的试制定型鉴定:a
b》正式生产后,如结构、材料、工艺有较大改变,可能影响产品性能时;产品正常生产满三年时:
产品停产六个月以上,恢复生产时:d
国家质量监督机构提出进行型式检验的要求时。7.4抽样
出厂检验以500台为一批。不足500台时,也可作为一个批量,但不得少于20台。7.4.1
型式检验采用随机抽样,从出厂检验合格的产品中随机抽取3套。7.4.2
7.5判定规则
7.5.1出厂检验
必检项目为逐台检验,应全部符合本标准要求,在每批必检项目合格的产品中抽取1台试样进行抽检项目的检验。抽检结果不符合要求时,应加倍进行抽样:者仍不符合要求时,则该批产品为不合格。7.5.2型式检验
按本标准要求进行全部项目的检验,试验程序及取样数量按附录A的规定进行。型式检验的结果应符合本标准规定的全部要求。8标志、包装、运输和存
8.1标志
球阅的标志应符合GB/T12220的规定,包装、运输和史存
8.2.1球阀经出厂检验后应将阅体内的水排净后吹干。球阀的流道表面(包括螺纹)应涂以容易去除的防锈油。8.2.2
GA79-2010
8.2.3球阀进出口法兰密封面、焊接端、螺纹端及阅门内应用塞于或盖板等加以保护,且易于拆装。8.2.4球阅应放置在包装箱内,或按用户的要求包装。8.2.5在运输期间,球阅应处于全开状态,球阀是弹簧复位的常闭式结构除外。8.2.6球阀应存放在干燥通风的仓库内,避免与酸、碱、盐等腐蚀性介质接触,并应采取必要的防潮、防雨,防晒和防腐措施。
GA79—2010
A.1试验项目及序号
试验项目及序号如下:
外观及结构检查(6,1):
附录A
(规范性附录)
试验程序和样品数量
过流部件的耐脂蚀性能试验(6.2):2
启闭力试验(6.3):
耐压和密封性能试验(6.4):
静压寿命试验(6.5)。
试验程序及样品数量
试程序及样品数量如下
1)试验程序按序号1一5)顺序完成,在图A.1中用方框中的数字表示顺序:2)
图人1圆圃中的数字为试验所露样品数量。荆酸辣酒
版权专有慢根必究
书号:155066-2-21581
定价:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
