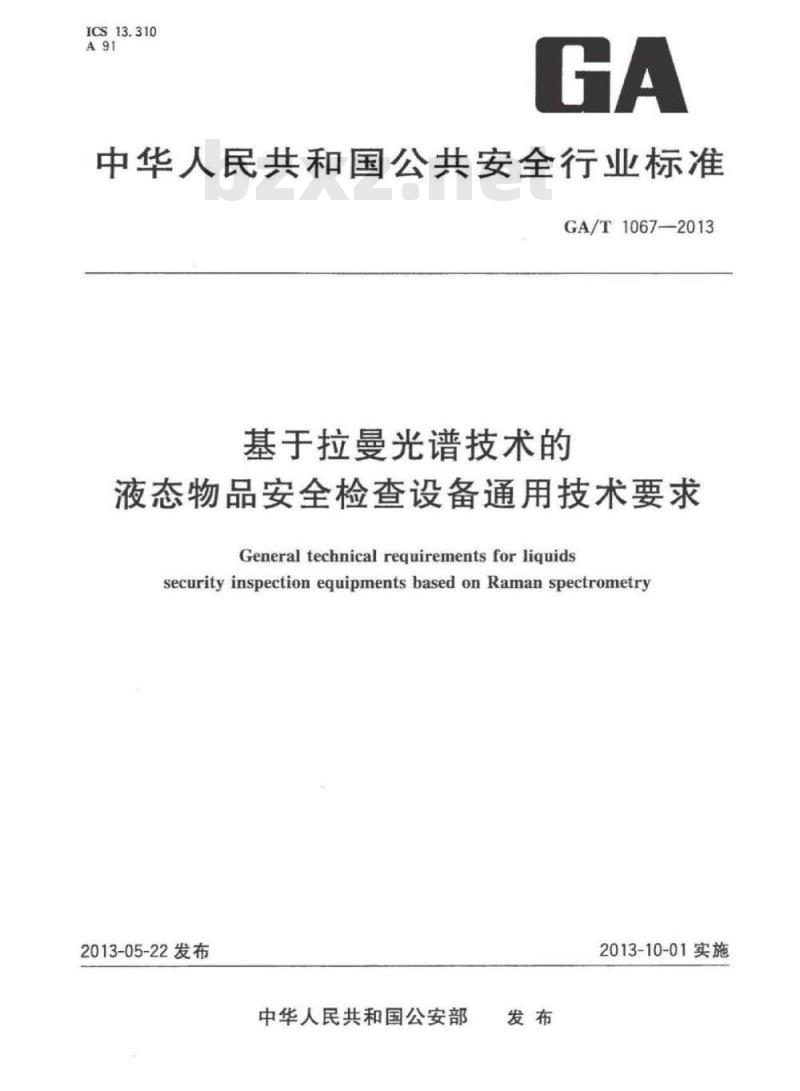

【GA公共安全标准】 基于拉曼光谱技术的液态物品安全检查设备通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA/T1067-2013
基于拉曼光谱技术的
液态物品安全检查设备通用技术要求General technical requirements for liquidssecurity inspection equipments based on Raman spectrometry2013-05-22发布
中华人民共和国公安部
2013-10-01实施

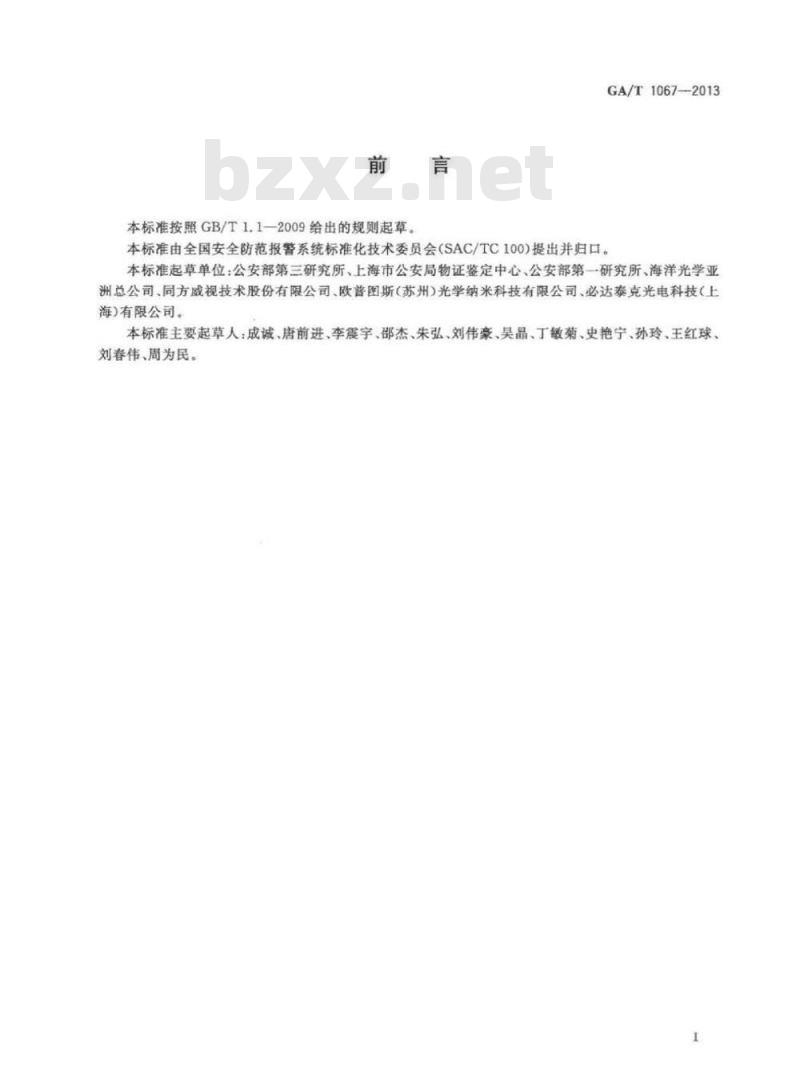

本标准按照GB/T1.1-2009给出的规则起草。GA/T1067--2013
本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100）提出并归口。本标准起草单位：公安部第三研究所、上海市公安局物证鉴定中心、公安部第一研究所、海洋光学亚洲总公司、同方威视技术股份有限公司、欧普图斯（苏州）光学纳米科技有限公司、必达泰克光电科技（上海）有限公司。
本标准主要起草人：成诚、唐前进、李震宇、邵杰、朱弘、刘伟豪、昊晶、丁敏菊、史艳宁、孙玲、王红球、刘春伟、周为民。

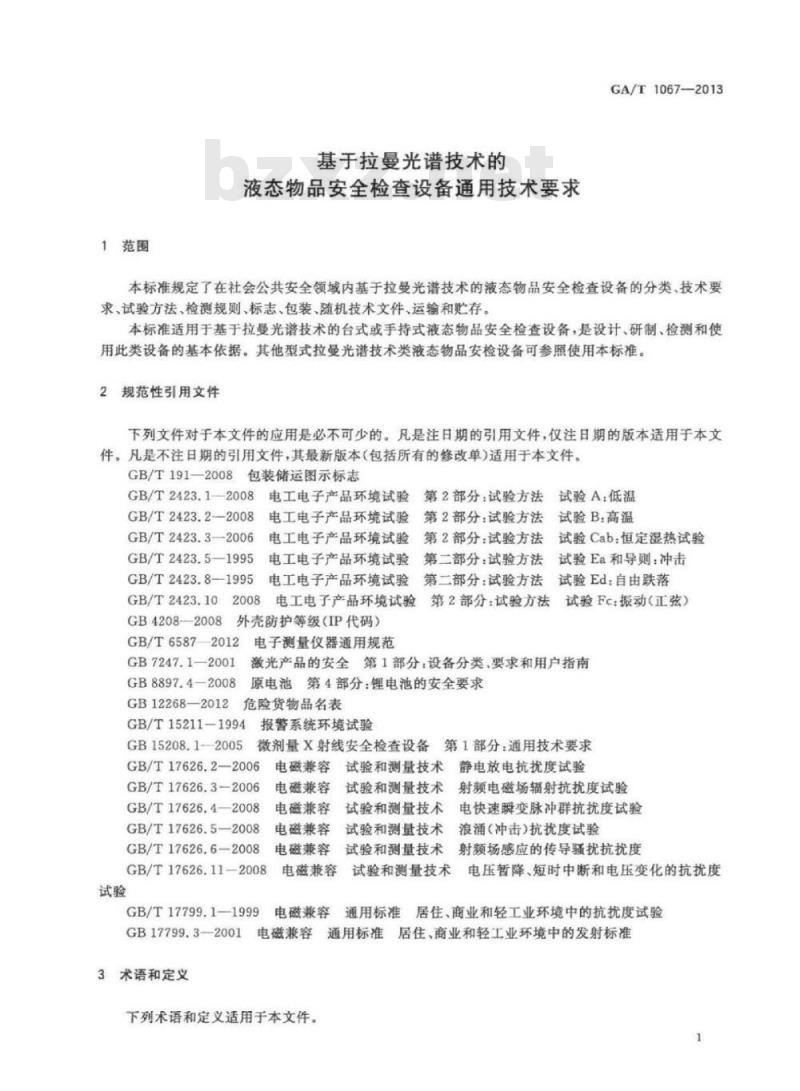

1范围
基于拉曼光谱技术的
液态物品安全检查设备通用技术要求GA/T1067—2013
本标准规定了在社会公共安全领域内基于拉曼光谱技术的液态物品安全检查设备的分类、技术要求、试验方法、检测规则、标志、包装、随机技术文件、运输和贮存。本标准适用于基手拉曼光谱技术的台式或手持式液态物品安全检查设备，是设计、研制、检测和使用此类设备的基本依据。其他型式拉曼光谱技术类液态物品安检设备可参照使用本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2423.1-2008电工电子产品环境试验GB/T2423.22008
GB/T2423.3—2006
GB/T2423.5—1995
GB/T2423.8—1995
电工电子产品环境试验
第2部分：试验方法试验A：低温第2部分：试验方法试验B：高温电工电子产品环境试验
第2部分：试验方法试验Cab：恒定湿热试验电工电子产品环境试验
第二部分：试验方法试验Ea和导则：冲击电工电子产品环境试验
第二部分：试验方法试验Ed：自由跌落GB/T2423.102008
电工电子产品环境试验
第2部分：试验方法
试验Fc:振动（正弦）
GB4208-2008
外壳防护等级（IP代码）
GB/T6587-2012
GB7247.1—2001
GB8897.4-2008
电子测量仪器通用规范
激光产品的安全第1部分，设备分类、要求和用户指南原电池第4部分：锂电池的安全要求GB12268—2012
危险货物品名表
GB/T15211-1994报警系统环境试验GB15208.1-2005
微剂量X射线安全检查设备第1部分：通用技术要求GB/T17626.2—2006
GB/T17626.3-2006
GB/T17626.4—2008
GB/T17626.5—2008
GB/T17626.6-2008
GB/T17626.11-2008
GB/T17799.1—1999
试验和测量技术静电放电抗扰度试验电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测量技术浪涌（冲击）抗扰度试验试验和测量技术射频场感应的传导扰抗扰度电磁兼容
电磁兼容
试验和测量技术
电压暂降、短时中断和电压变化的抗扰度电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验电磁兼容通用标准居住、商业和轻工业环境中的发射标准GB17799.3—2001
3术语和定义
下列术语和定义适用于本文件。1
GA/T1067—2013

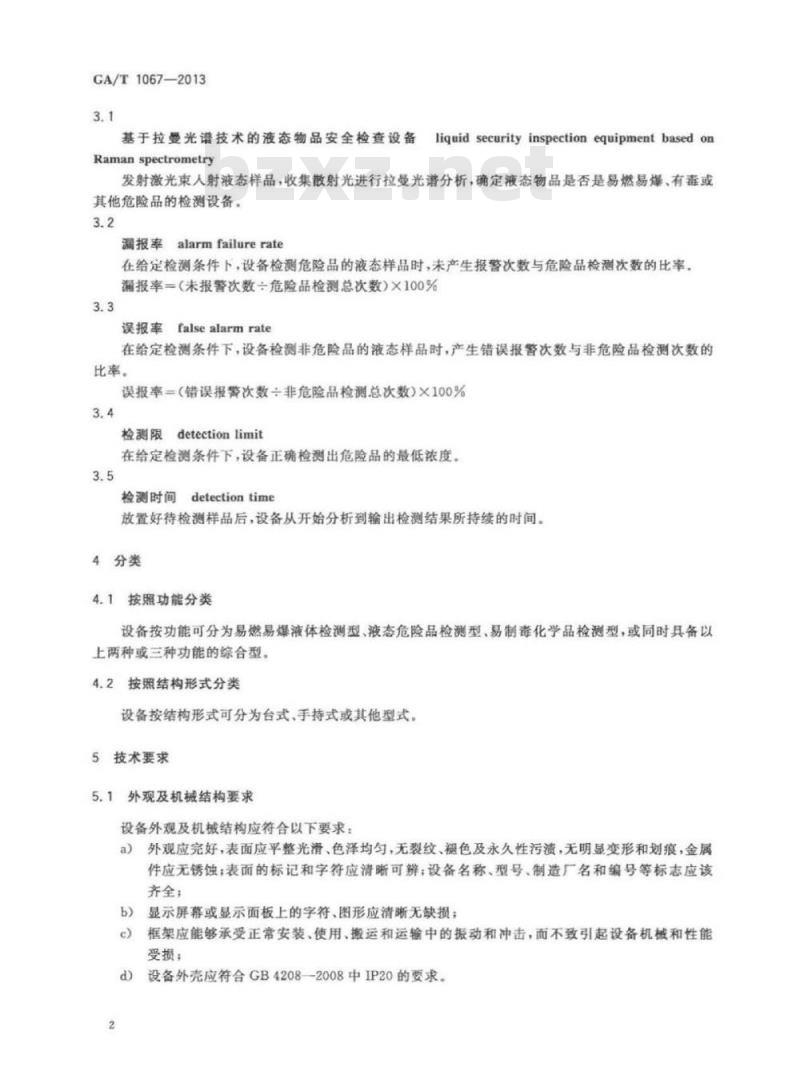

基于拉曼光谱技术的液态物品安全检查设备liquid securityinspectionequipmentbasedonRamanspectrometry
发射激光束人射液态样品，收集散射光进行拉曼光谱分析，确定液态物品是否是易燃易爆、有毒或其他危险品的检测设备
漏报率alarmfailurerate
在给定检测条件下，设备检测危险品的液态样品时，未产生报警次数与危险品检测次数的比率。漏报率=（未报警次数一危险品检测总次数)×100%3.3
误报率falsealarmrate
在给定检测条件下，设备检测非危险品的液态样品时，产生错误报警次数与非危险品检测次数的比率。
误报率三（错误报警次数一非危险品检测总次数）×100%3.4
检测限detectionlimit
在给定检测条件下，设备正确检测出危险品的最低浓度。3.5
检测时间detectiontime
放置好待检测样品后，设备从开始分析到输出检测结果所持续的时间。4分类
4.1按照功能分类
设备按功能可分为易燃易爆液体检测型、液态危险品检测型、易制毒化学品检测型，或同时具备以上两种或三种功能的综合型。
4.2按照结构形式分类
设备按结构形式可分为台式、手持式或其他型式5技术要求
外观及机械结构要求
设备外观及机械结构应符合以下要求：外观应完好，表面应平整光滑、色泽均匀，无裂纹、褪色及永久性污渍，无明显变形和划痕，金属a)
件应无锈蚀：表面的标记和字符应清晰可辨设备名称、型号、制造厂名和编号等标志应该齐全；
显示屏幕或显示面板上的字符、图形应清晰无缺损；e)
框架应能够承受正常安装、使用、搬运和运输中的振动和冲击，而不致引起设备机械和性能受损：
设备外壳应符合GB42082008中IP20的要求。2

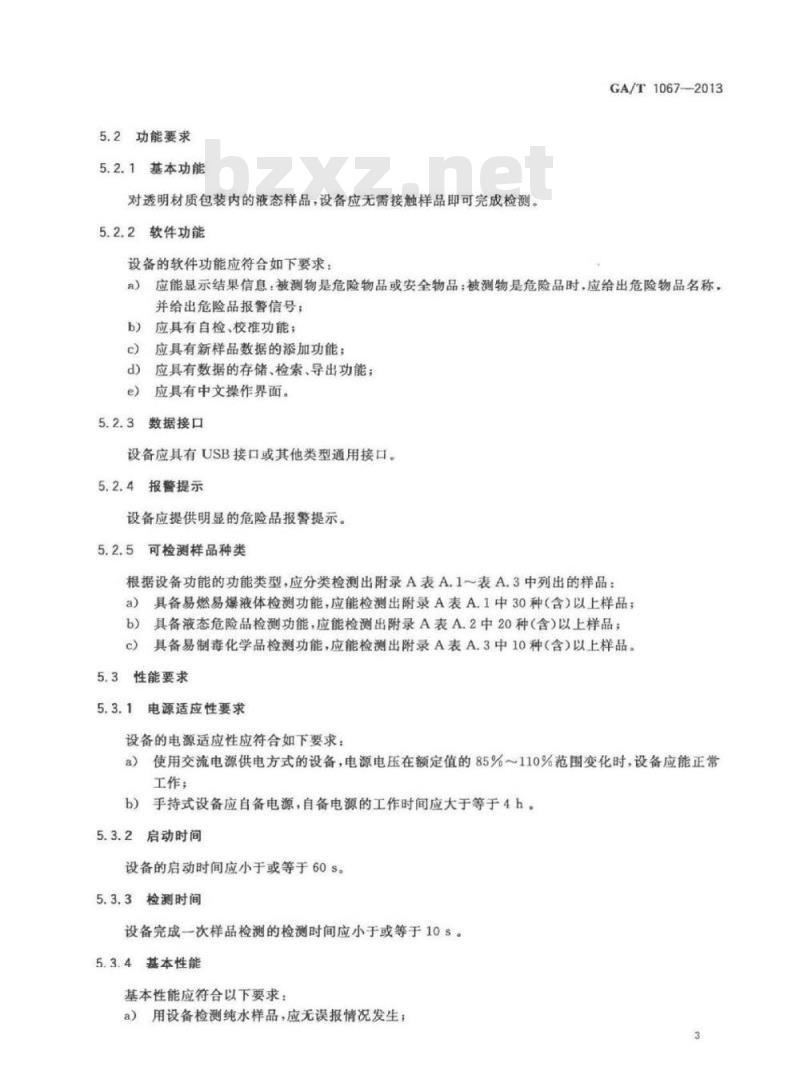

5.2功能要求
5.2.1基本功能
对透明材质包装内的液态样品，设备应无需接触样品即可完成检测。5.2.2软件功能
设备的软件功能应符合如下要求：GA/T1067-2013
应能显示结果信息：被测物是危险物品或安全物品：被测物是危险品时，应给出危险物品名称，并给出危险品报警信号：
应具有自检、校准功能；
应具有新样品数据的添加功能；d)
应具有数据的存储、检索、导出功能；e)
应具有中文操作界面。
5.2.3数据接口
设备应具有USB接口或其他类型通用接口。5.2.4报警提示
设备应提供明显的危险品报警提示。5.2.5可检测样品种类
根据设备功能的功能类型应分类检测出附录A表A.1～表A.3中列出的样品：a）具备易燃易爆液体检测功能，应能检测出附录A表A.1中30种（含）以上样品；b）具备液态危险品检测功能，应能检测出附录A表A.2中20种（含）以上样品；具备易制毒化学品检测功能，应能检测出附录A表A.3中10种（含）以上样品。5.3
性能要求
电源适应性要求
设备的电源适应性应符合如下要求：使用交流电源供电方式的设备，电源电压在额定值的85%~110%范围变化时，设备应能正常a)
工作；
b）手持式设备应自备电源，自备电源的工作时间应大于等于4h5.3.2启动时间
设备的启动时间应小于或等于60s。5.3.3检测时间
设备完成一次样品检测的检测时间应小于或等于10s5.3.4基本性能
基本性能应符合以下要求：
用设备检测纯水样品，应无误报情况发生a
GA/T1067-2013
b）用设备检测乙醇（丙酮）样品，应无漏报情况发生。5.3.5漏报率
漏报率应小于或等于1%。
5.3.6误报率
误报率应小于或等于5%。
5.3.7检测限
检测限应小于或等于30%。
5.4激光辐射安全要求
设备应符合下述要求：
a）设备出射的激光功率应小于或等于500mW设备不检测时，应无激光束出射。b)
设备标识符合GB7247.1-2001中5.5，5.7、5.8、5.10的规定。5电气安全要求
对设备进行保护接地试验、绝缘电阻试验、抗电强度试验和漏电流试验共四项试验，设备的电气安全性能应符合GB15208.1-2005中4.7规定的各项要求。5.6电磁兼容性要求
5.6.1设备抗扰度要求
对设备进行静电放电、射辑射电磁场、电快速瞬变脉冲群、浪涌（冲击）、射频场感应的传导骚扰及电压暂降、短时中断和电压变化共六项抗扰度试验，设备的抗扰度性能应符合GB/T17799.1一1999中表1、表2和表4中规定限值的要求。5.6.2设备发射要求
设备的辅射和传导发射值应符合GB/T17799.3-2001中表1所规定限值的要求。5.7
环境适应性要求
5.7.1工作环境
设备应在下述环境下正常工作而不致引起外观和机械结构以及基本性能受损a）环境温度范围为0℃～40℃；b）相对湿度范围≤93%（不结露）。5.7.2贮存环境
设备应在一20℃55C环境下贮存后正常工作，不致引起外观和机械结构以及基本性能受损。5.7.3振动、冲击、跌落
设备在非工作状态时，应承受下述环境后正常工作而不致引起外观和机械结构以及基本性能受损：机械振动：正弦波10Hz~55Hz，速率1oct/min，振韬0.075mm，扫频耐久循环数5次，定频a)
耐久时间10min士0.5min；
冲击：峰值加速度150m/s，持续时间11ms；b)
自由跌落：跌落高度0.1m。
6试验方法
6.1试验条件
设备在进行试验前应设定好各项参数，试验过程中不得更改任何参数。除气候环境适应性试验外，所有试验均在下述环境条件下进行：a）环境温度15℃~35℃；
b）相对湿度45%~85%；
c）大气压力86kPa~106kPa。
样品溶液测试方法
6.2.1样品和试剂
GA/T1067—2013
液态危险品样品按属性分列为附录A中表A.1～表A3，除说明纯度的液态样品外，其余液态样品的纯度为分析纯。
6.2.2设备
试验使用的设备包括：
a）10mL移液管；
b）容量瓶；
秒表；
13-425无色透明螺纹口4mL样品瓶，d)
检测溶液的配制方法
6.2.3.1浓度样品配样方法
乙醇、丙酮样品各种比例浓度的水溶液适用于本方法。抽取1mL样品于10mL容量瓶中，加纯水定容至10mL，则样品浓度为10%：取2mL水溶液至样品瓶。
其他浓度样品按照上述类似方法配制。6.2.3.2
液态样品配样方法
液态样品适用于本方法。
抽取2mL液态样品至样品瓶。
6.3外观和机械结构检查
目测设备外观，判定结果是否符合5.1的要求。6.4功能试验
6.4.1基本功能
按照产品说明书操作，判定结果是否符合5.2.1的要求。5
GA/T1067-2013
6.4.2软件功能
按照产品说明书操作，判定结果是否符合5.2.2的要求。6.4.3数据接口
按照产品说明书操作，判定结果是否符合5.2.3的要求。6.4.4报警提示
按照产品说明书操作，判定结果是否符合5.2.4的要求。6.4.5可检测样品种类试验
设备依功能类型分别对附录A表A.1选测30种）、附录A表A.2（选测20种）附录A表A.3C选测10种的样品进行测试，判定测试结果是否符合5.2.5的要求。6.5性能试验
6.5.1电源适应性试验
6.5.1.1按GB/T15211-1994中5.8的规定，对交流供电方式进行电源电压变化试验。在电源电压的上限值和下限值按照6.5.4所述的方法对设备进行基本性能验证试验，判定测试结果是否符合5.3.1a)的要求
6.5.1.2使用厂商推荐的充满电的自备电源供电，开启设备，从设备进入工作状态开始计时，4h后停止计时，计时过程中应至少进行100次样品检测试验，观察设备状态和是否出现电量不足或欠压提示，设备状态异常和出现电量不足或欠压提示均判定电源电量不足。判定测试结果是否符合5.3.1b）的要求。
6.5.2启动时间试验
从开启设备电源开始计时，到设备进入说明书所示的可检测状态结束计时，判定测试结果是否符合5.3.2的要求。
6.5.3检测时间试验
分别对五种样品（纯水，甲醇、乙醇、丙酮、四氯化碳）进行检测，从启动分析开始计时，到设备完成一次样品检测结束计时；用秒表测试单次单个样品检测时间，判定最长一次样品检测时间的测试结果是否符合5.3.3的要求。
6.5.4基本性能验证试验
用设备检测1次纯水样品，记录测试结果：用设备检测10次乙醇（丙酮）样品，记录测试结果。判定测试结果是否符合5.3.4的要求。6.5.5漏报率试验
用设备检测乙醇样品（乙醚样品）、丙酮样品各50次，判定100次测试结果是否符合5.3.5的要求。6.5.6误报率试验
用设备检测纯水样品，检测次数为20次，判定测试结果是否符合5.3.6的要求。6
6.5.7检测限试验
GA/T1067—2013
对浓度为30%的乙醇水溶液（丙酮水溶液）样品，检测10次，漏报率为0%时，记录测试结果。判定测试结果是否符合5.3.7的要求。6.6激光辐射安全试验
按GB7247.1-2001中规定的试验和测量方法对设备进行激光辐射安全实验和检测，判定结果是否符合5.4的要求。
6.7电气安全试验（仅对具有交流供电的设备）按GB15208.1-2005中5.9规定的试验方法进行试验，判定试验结果是否符合5.5的要求。6.8电磁兼容性试验
6.8.1抗扰度试验
6.8.1.1静电放电抗扰度试验
按GB/T17626.2-2006中规定的试验和测量方法对设备进行静电放电抗扰度试验和检测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.1.2射频电磁场辐射抗扰度试验按GB/T17626.3一2006中规定的试验和测量方法对设备进行射频电磁场输射抗扰度试验和测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.1.3电快速瞬变脉冲群抗扰度试验（仅对具有交流供电的设备）按GB/T17626.4一2008中规定的试验和测量方法对设备进行电快速瞬变脉冲群抗扰度试验和检测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.1.4浪（冲击）抗扰度试验（仅对具有交流供电的设备）按GB/T17626.52008中规定的试验和测量方法对设备进行浪涌（冲击）抗扰度试验和检测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.1.5射频场感应的传导扰抗扰度试验（仅对具有交流供电的设备）按GB/T17626.6—2008中规定的试验和测量方法对设备进行射频场感应的传导骚扰抗扰度试验和检测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.1.6电压暂降、短时中断和电压变化的抗扰度试验（仅对具有交流供电的设备）按GB/T17626.11-2008中规定的试验和测量方法对设备进行电压暂降、短时中断和电压变化的抗扰度试验和检测，判定设备的抗扰度性能是否符合5.6.1的要求。6.8.2骚扰度试验
6.8.2.1辐射骚扰试验
按GB/T17799.1-1999规定的试验方法进行试验，判定设备外壳的辐射值是否符合5.6.2中GA/T1067—2013
要求。
6.8.2.2传导骚扰试验
按GB17799.32001规定的试验方法进行试验，判定设备外壳的辐射值是否符合5.6.2中要求。6.9环境适应性试验
6.9.1工作环境试验
工作环境试验见表1。
判定试验结果是否符合5.7.1的要求，表1工作温度和湿度试验
试验项目
恒定湿热
严酷等级
0℃，持续时间12h
40℃，持续时间12h
工作温度40℃土2℃；
相对湿度93%土菱；
持续时间12h
试验方法
GB/T2423.1-2008试验Ad
试验过程中设备通电，在试验箱中进行基本性能验证试验GB/T2423.2—2008试验Bd
试验过程中设备通电，在试验箱中进行基本性能验证试验GB/T2423.3—2006
试验过程中设备通电，在试验箱中进行基本性能验证试验注1：超越正常环境条件的性能测试，允许另行规定或调整参数。注2：允许必要时更换或补充电池。注3：工作环境试验时，设备为课机工作状态6.9.2
购存环境试验
工作环境试验见表2。
判定试验结果是否符合5.7.2的要求。表2存温度和湿度试验
试验项目
严等级
环境温度-20℃；
持续时间12h
环境温度55℃；
持续时间12h
试验方法
GB/T2423.1—2008试验Ad
试验过程设备不通电，完成低温实验后恢复至常温，恢复时间1h，进行基本性能验证试验
GB/T2423.2—2008试验Bd
试验过程设备不通电，完成高温实验后恢复至常温，恢复时间1h，进行基本性能验证试验
注1：超越正常环境条件的性能测试，允许另行规定或调整参数。注2：贮存环境试验时，设备为带包装非工作状态。8
6.9.3振动、冲击、跌落试验
振动、冲击、跌落试验见表3。
判定试验结果是否符合5.7.3的要求。表3振动、冲击、跌落试验
试验项目
扫额耐久
机械振动
自由跌落
严酷等级
正弦波10Hz~55Hz，速率1oct/min，振幅0.075mm，扫類耐久循环数5次，定频耐久时间10min士0.5min，三个轴向
蜂值加速度150m/s，持续时间11ms，半正弦波，6个轴向，每轴向3次
跌落高度0.1m，垂直跌落，2次试验注，振动、冲击、跌落试验时，设备为裸机非工作状态。检验规则
检验类型和分组
试验方法
GB/T2423.10—2008
GA/T1067-2013
试验过程设备不通电，试验后进行基本性能验证试验
GB/T2423.5-1995
试验过程设备不通电。试验后进行基本性能验证试验
GB/T2423.8—1995
试验过程设备不通电。试验后进行基本性能验证试验
按GB/T6587一2012，检验分为鉴定检验和质量一致性检验两种类型。根据产品性能特性，将所有交检项目分为A、B、C三组。
7.2检验项目
不同检验类型下的检验项目按表4的规定进行。表4
检验分组
检验项目
外观及机械结构
基本功能
软件功能
数据接口
报警提示
可检测样品种类
电源适应性要求
启动时间
检测时间
检验分组与检验项目
技术要求
试验方法
鉴定检验
质量一致性检验
GA/T1067—2013
检验分组
检验项目
基本性能
漏报率
误报率
检测限
激光辐射安全
电气安全
电磁兼容
工作环境
贮存环境免费标准bzxz.net
振动、冲击、跌落
产品标志
包装标志
包装与配套
检验合格证
使用说明书
技术说明书
技术要求
表4（续）
试验方法
注：“”表示必须进行检验的项目；“”表示可免于检验的项目。判定规则
鉴定检验
质量一致性检验
A组检验项目须符合全部技术要求，方可判定为合格。B组检验项目允许出现不超过1项次级技术要求的不符合项，且该不符合项不致对设备性能及辨识造成较大影响时，判定该检验项目为合格；C组检验项目出现不符合项时，判定该检验项目不适用。标志、包装
产品标志
产品的外包装上应有以下标志：a）产品的名称、商标、型号、厂商；执行的产品标准号；
3B类激光产品的警告标记与说明标记（激光辐射的最大输出、波长或波段）；产品的生产日期。
包装标志
包装标志应符合GB/T191-2008的规定。10
