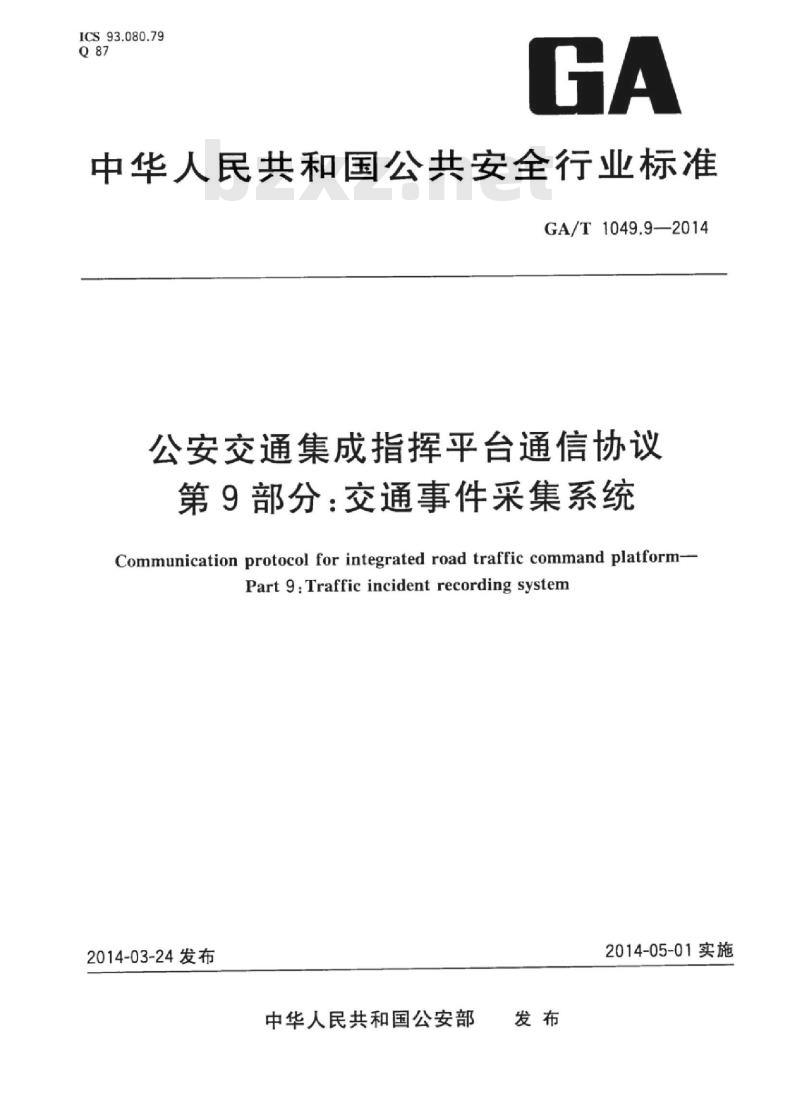

【GA公共安全标准】 公安交通集成指挥平台通信协议第9部分:交通事件采集系统

ICS93.080.79
中华人民共和国公共安全行业标准GA/T1049.9—2014
公安交通集成指挥平台通信协议第9部分：交通事件采集系统
Communication protocol for integrated road traffic command platform-Part 9:Traffic incident recording system2014-03-24发布
中华人民共和国公安部
2014-05-01实施
GA/T1049.9—2014

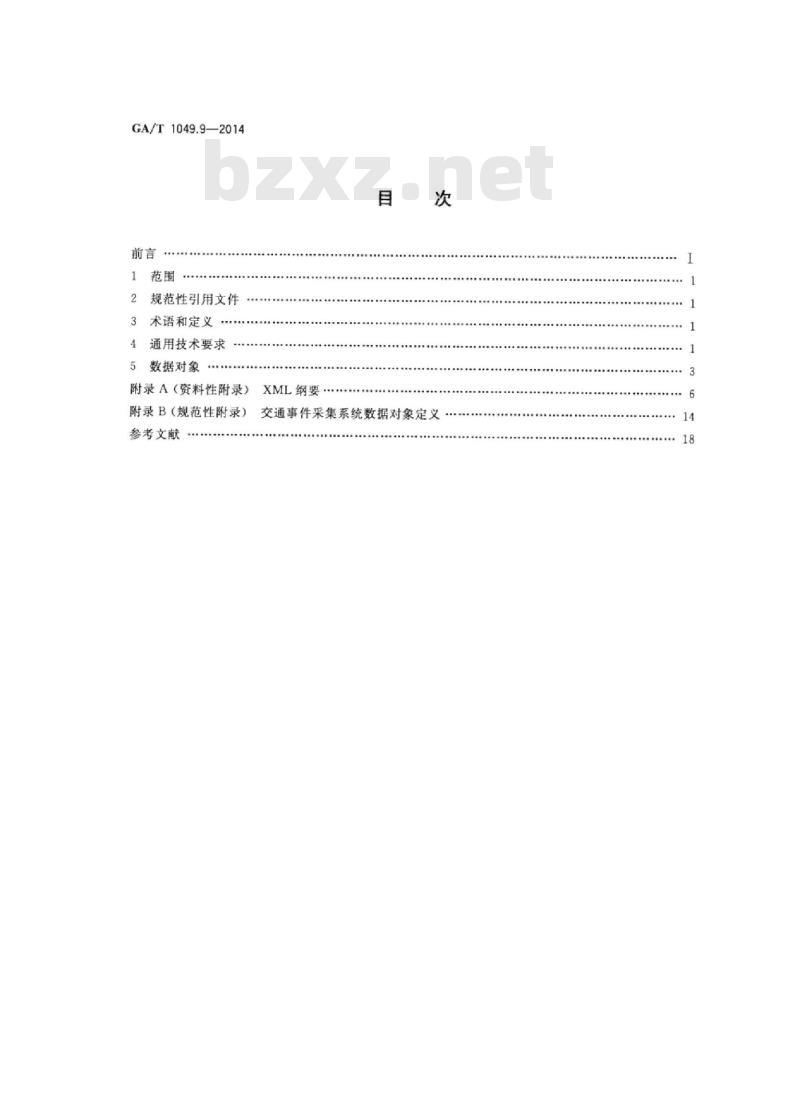

规范性引用文件
3术语和定义
通用技术要求
数据对象
附录A（资料性附录）
附录B（规范性附录）
参考文献
XML纲要..
交通事件采集系统数据对象定义*e*cecsreeeescissssnsiinSnsi.oc.6

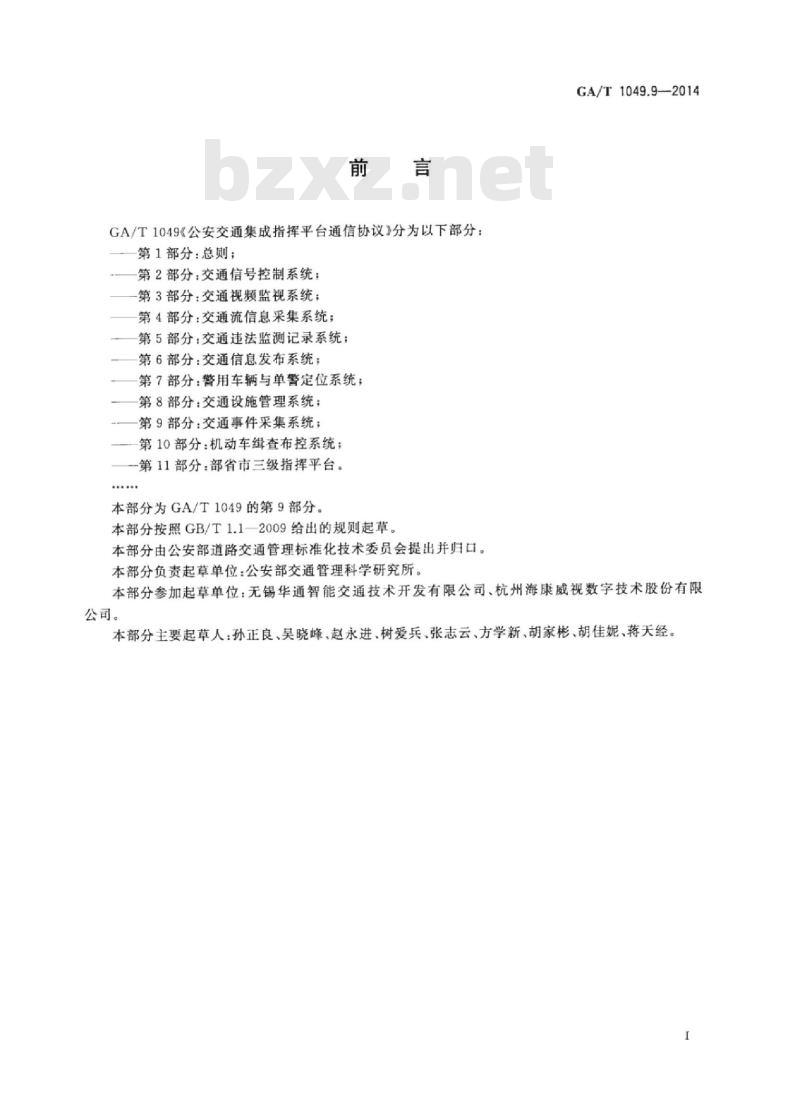

GA/T1049《公安交通集成指挥平台通信协议》分为以下部分：第1部分：总则；
第2部分：交通信号控制系统；
第3部分：交通视频监视系统；
第4部分：交通流信息采集系统：第5部分：交通违法监测记录系统第6部分：交通信息发布系统；
第7部分：警用车辆与单警定位系统第8部分：交通设施管理系统；
第9部分：交通事件采集系统；
第10部分：机动车查布控系统；一第11部分：部省市三级指挥平台。...
本部分为GA/T1049的第9部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由公安部道路交通管理标准化技术委员会提出并归口。GA/T1049.9—-2014
本部分负责起草单位：公安部交通管理科学研究所。本部分参加起草单位：无锡华通智能交通技术开发有限公司、杭州海康威视数字技术股份有限公司。
本部分主要起草人：孙正良、吴晓峰、赵永进、树爱兵、张志云、方学新、胡家彬、胡佳妮、蒋天经。I
1范围
公安交通集成指挥平台通信协议第9部分：交通事件采集系统
GA/T1049.9—2014
GA/T1049的本部分规定了公安交通集成指挥平台与交通事件采集系统的信息层之间的通信协议。本部分适用于公安交通集成指挥平台、交通事件采集系统软件的设计和开发。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T2260中华人民共和国行政区划代码8道路交通信息服务信息分类与编码GB/T21394---2008
GA/T16.33-2012道路交通管理信息代码第33部分：交通违法地点编码规则GA/T380全国公安机关机构代码编制规则GA/T1043-2013道路交通技术监控设备运行维护规范公安交通集成指挥平台通信协议第1部分：总则GA/T1049.1—2013
公安交通集成指挥平台通信协议第2部分：交通信号控制系统GA/T1049.2—2013
3术语和定义
下列术语和定义适用于本文件。3.1
交通事件traffic incident
因人为或自然原因引起影响道路交通的事件。3.2
交通事件采集系统traffic incident recordingsystem通过接处警系统、交通事件检测设备等对交通事件信息进行采集和管理的系统。4通用技术要求
4.1一般要求
一般要求见GA/T1049.1一2013的5.1.5.2和5.3。对数据包的格式和数据内容应进行校验，校验规则参见附录A。
4.2操作要求

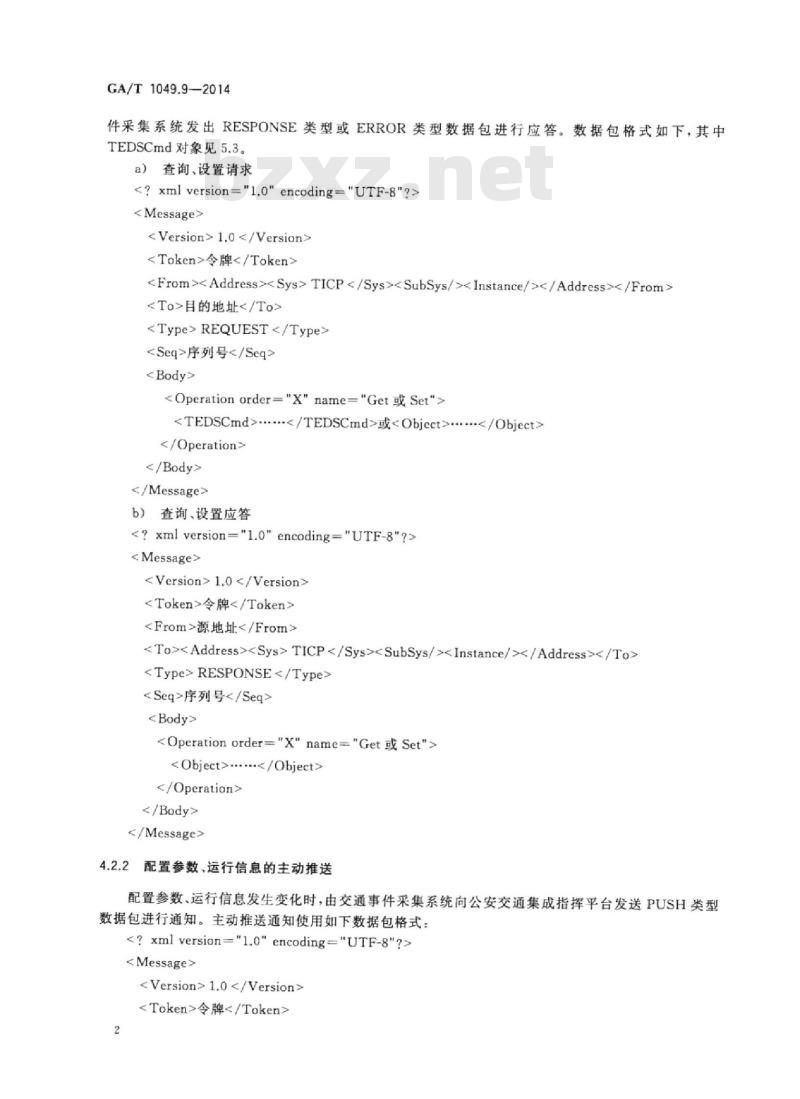

4.2.1配置参数、运行信息、控制命令的请求应答由公安交通集成指挥平台向交通事件采集系统发出REQUEST类型数据包进行查询请求，交通事1
GA/T1049.9—2014
件采集系统发出RESPONSE类型或ERROR类型数据包进行应答。数据包格式如下，其中TEDSCmd对象见5.3。
a）查询、设置请求

1.0
令牌

TICP

目的地址
REQUEST
序列号

.../TEDSCmd>或


b）查询、设置应答
<？xmlversion=\1.o\encoding=\UTF-8\?>
1.0
令牌
源地址

TICP

RESPONSE
序列号





4.2.2配置参数、运行信息的主动推送配置参数、运行信息发生变化时，由交通事件采集系统向公安交通集成指挥平台发送PUSH类型数据包进行通知。主动推送通知使用如下数据包格式：<？xmlversion=\1.o\encoding-\UTF-8\?>
1.0
令牌
源地址
GA/T1049.9—2014

TICPSubSys/>/Address>PUSH
序列号





数据对象
配置参数
逻辑关系结构
交通事件采集系统中所包含的各类参数逻辑关系结构见图1。交通事件采集系统
交通事件检测设备
交通事件采集系统参数逻辑关系结构图图1
5.1.2系统参数

系统名称
版本号供应商

<！-区域编号列表->
区域编号

系统参数对象描述见附录B中B.1.1。3免费标准bzxz.net
GA/T1049.9—2014
区域参数

区域编号区域名称
<！-区域内交通事件检测设备编号列表一>设备编号

区域参数对象描述见B.1.2。
交通事件检测设备参数

设备编号检测设备类型所属区域地点名称路口路段编号检测方向
交通事件检测设备参数对象描述见B.1.3。5.2运行信息
系统状态

状态

系统状态对象描述见B.2.1。
交通事件检测设备状态

设备编号状态

交通事件检测设备状态对象描述见B.2.2。5.2.3
交通事件信息

事件编号
事件来源4
事件类型发生时间发生地点行政区划接警单编号报警时间报警电话报警人情级别报警内容
事件资源URL.+...

经度
纬度

交通事件信息对象描述见B.2.3。5.2.4接处警处置信息

事件编号
处警单编号处警单位代码处警警员警号处置时间上报时间处置状态处置内容
接处警处置信息对象描述见B.2.4。5.3控制命令

对象名称
对象编号
索引号

GA/T1049.9—2014
用于配置参数变更后的自动通知以及对配置参数及运行信息的查询。对象描述见B.3。5
GA/T1049.9—2014
附录A
（资料性附录）
XML纲要
xmlns:ns2=\http://tmri.cn/ticp/tsc/vl.o\targetNamespace=\http://tmri.cn/ticp/teds/vl.o\attributeFormDefault=\unqualified\>xmlns=\http://tmri.cn/ticp/teds/vl.o\elementFormDefault=\qualified\
系统参数



系统名称


版本号


供应商


区域编号列表









区域参数



区域名称










交通事件检测设备参数



设备类型
GA/T 1049.9—2014
GA/T1049.9—2014


地点名称


路口或路段编号






检测方向





系统状态






交通事件检测设备状态






交通事件信息



事件来源





事件类型


发生时间


发生地点

GA/T1049.9—2014
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
