【GA公共安全标准】 居民身份证指纹采集和比对技术规范

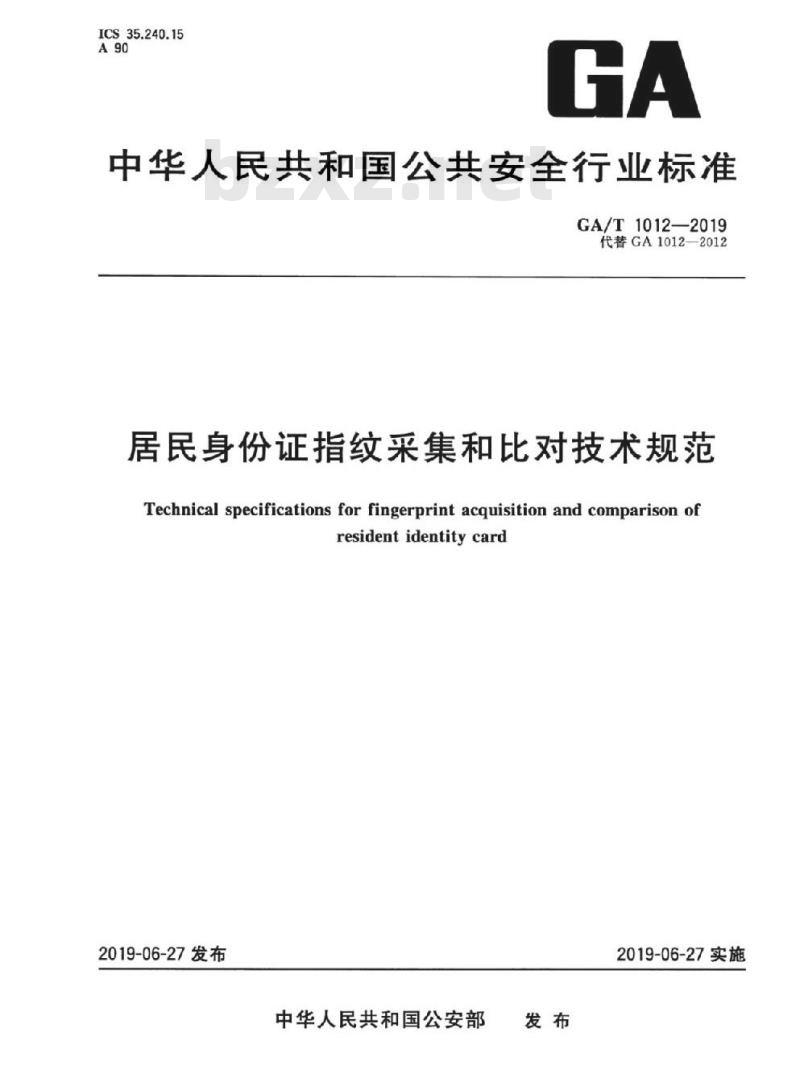

ICS35.240.15
中华人民共和国公共安全行业标准GA/T1012—2019
代替GA1012—2012
居民身份证指纹采集和比对技术规范Technical specifications for fingerprint acquisition and comparison ofresidentidentitycard
2019-06-27发布
中华人民共和国公安部
2019-06-27实施
GA/T1012—2019

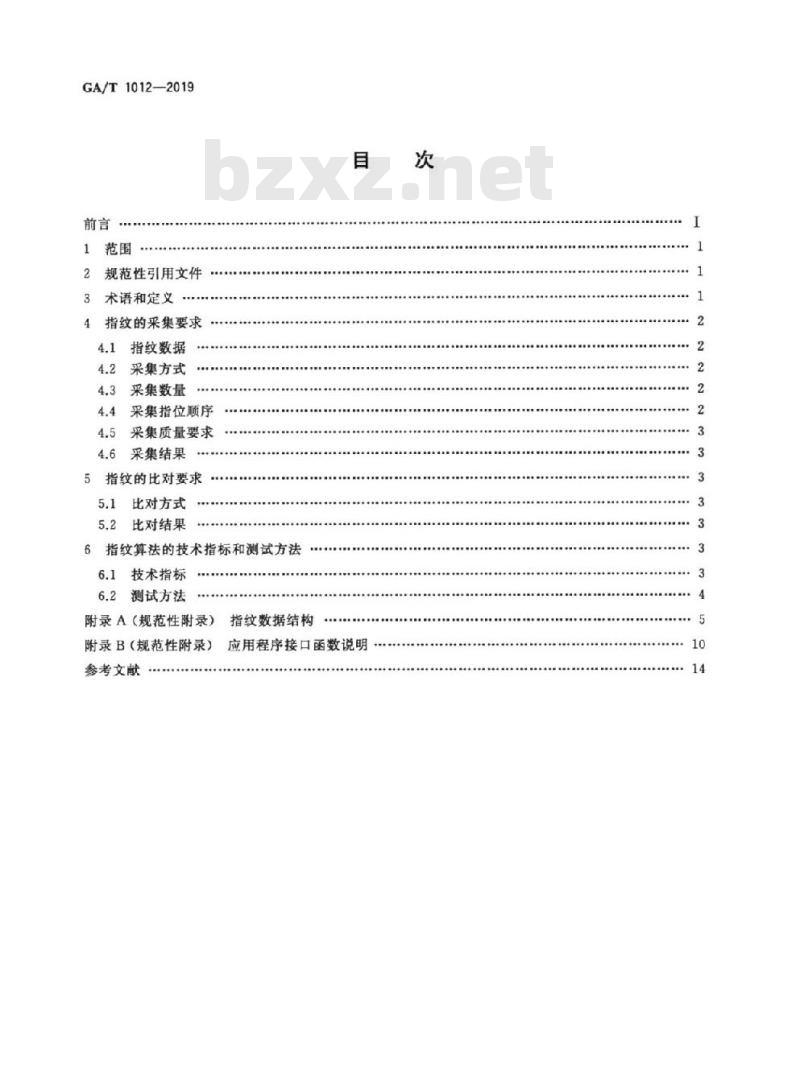

规范性引用文件
术语和定义
指纹的采集要求
指纹数据
采集方式
采集数量
采集指位顺序
采集质量要求
采集结果
指纹的比对要求
比对方式
比对结果
6指纹算法的技术指标和测试方法6.1技术指标
6.2测试方法
附录A（规范性附录）
附录B（规范性附录）
参考文献
指纹数据结构
应用程序接口函数说明

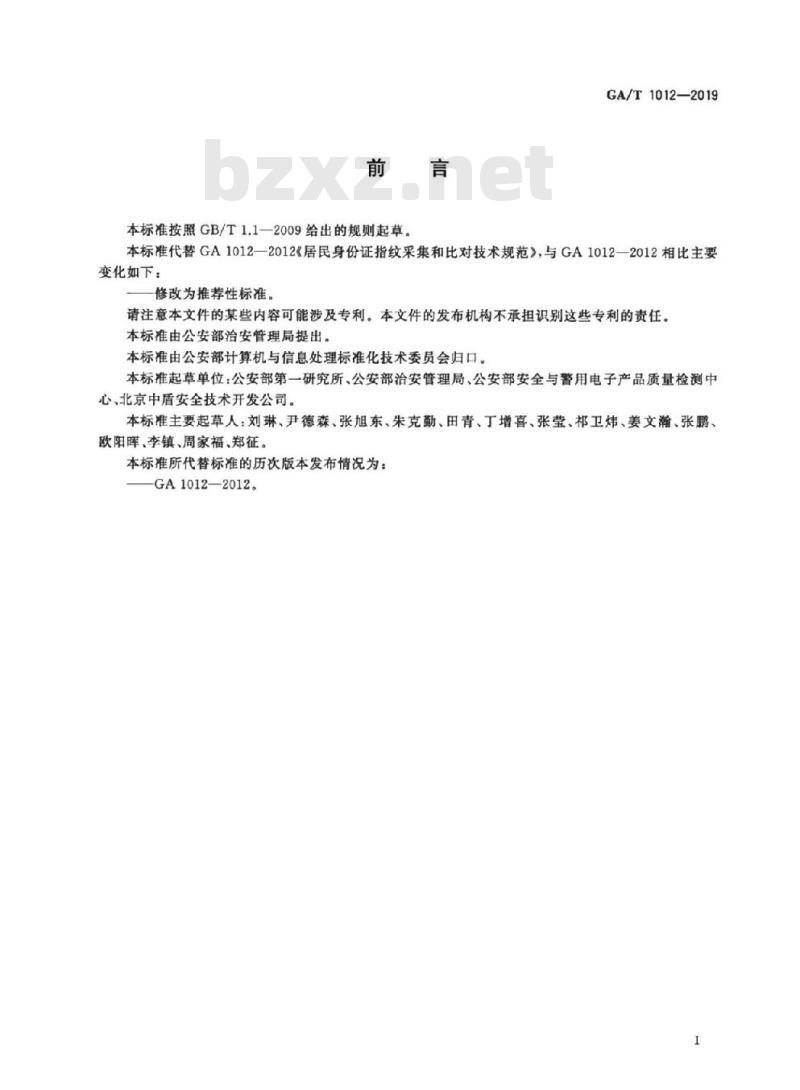

本标准按照GB/T1.1一2009给出的规则起草。GA/T1012—2019
本标准代替GA1012—2012《居民身份证指纹采集和比对技术规范》，与GA1012—2012相比主要变化如下：
修改为推荐性标准。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由公安部治安管理局提出。本标准由公安部计算机与信息处理标准化技术委员会归口。本标准起草单位：公安部第一研究所、公安部治安管理局、公安部安全与警用电子产品质量检测中心、北京中盾安全技术开发公司。本标准主要起草人：刘琳、尹德森、张旭东、朱克勤、田青、丁增喜、张莹、祁卫炜、姜文瀚、张鹏、欧阳晖、李镇、周家福、郑征。本标准所代替标准的历次版本发布情况为：GA1012—2012。

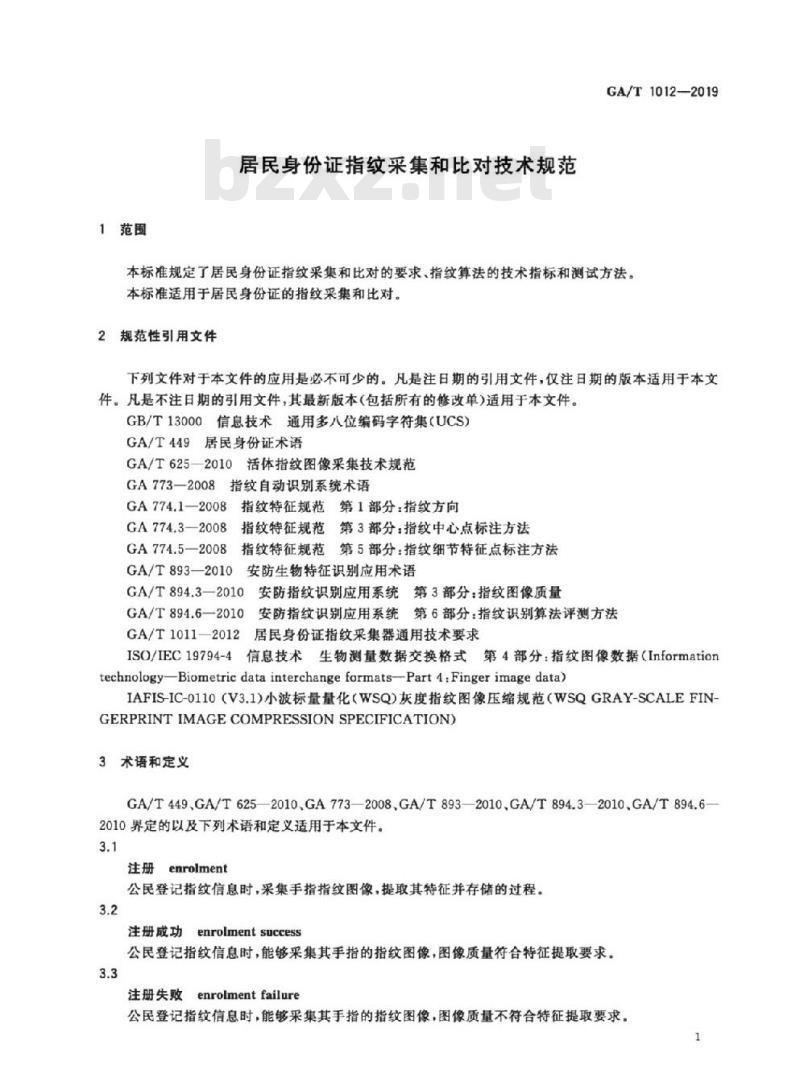

1范围
居民身份证指纹采集和比对技术规范GA/T1012—2019
本标准规定了居民身份证指纹采集和比对的要求、指纹算法的技术指标和测试方法。本标准适用于居民身份证的指纹采集和比对。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。GB/T13000信息技术通用多八位编码字符集（UCS）GA/T449居民身份证术语
GA/T625—2010活体指纹图像采集技术规范GA773—2008指纹自动识别系统术语GA774.1一2008指纹特征规范第1部分：指纹方向3指纹特征规范第3部分：指纹中心点标注方法GA774.32008
GA774.5—2008
3指纹特征规范第5部分：指纹细节特征点标注方法GA/T893—2010安防生物特征识别应用术语GA/T894.3—2010安防指纹识别应用系统第3部分：指纹图像质量GA/T894.6一2010安防指纹识别应用系统第6部分：指纹识别算法评测方法GA/T1011一2012居民身份证指纹采集器通用技术要求ISO/IEC19794-4信息技术生物测量数据交换格式第4部分：指纹图像数据（InformationtechnologyBiometric data interchange formatsPart 4:Finger image data)IAFIS-IC-0110（V3.1)小波标量量化（WSQ）灰度指纹图像压缩规范（WSQGRAY-SCALEFIN-GERPRINTIMAGECOMPRESSIONSPECIFICATION)3术语和定义
GA/T449,GA/T625—2010,GA773—2008,GA/T893—2010,GA/T894.3—2010、GA/T894.6—2010界定的以及下列术语和定义适用于本文件。3.1
enrolment
公民登记指纹信息时，采集手指指纹图像，提取其特征并存储的过程。3.2
注册成功enrolmentsuccess
公民登记指纹信息时，能够采集其手指的指纹图像，图像质量符合特征提取要求。3.3
注册失败enrolmentfailure
公民登记指纹信息时，能够采集其手指的指纹图像，图像质量不符合特征提取要求。1
GA/T1012—2019

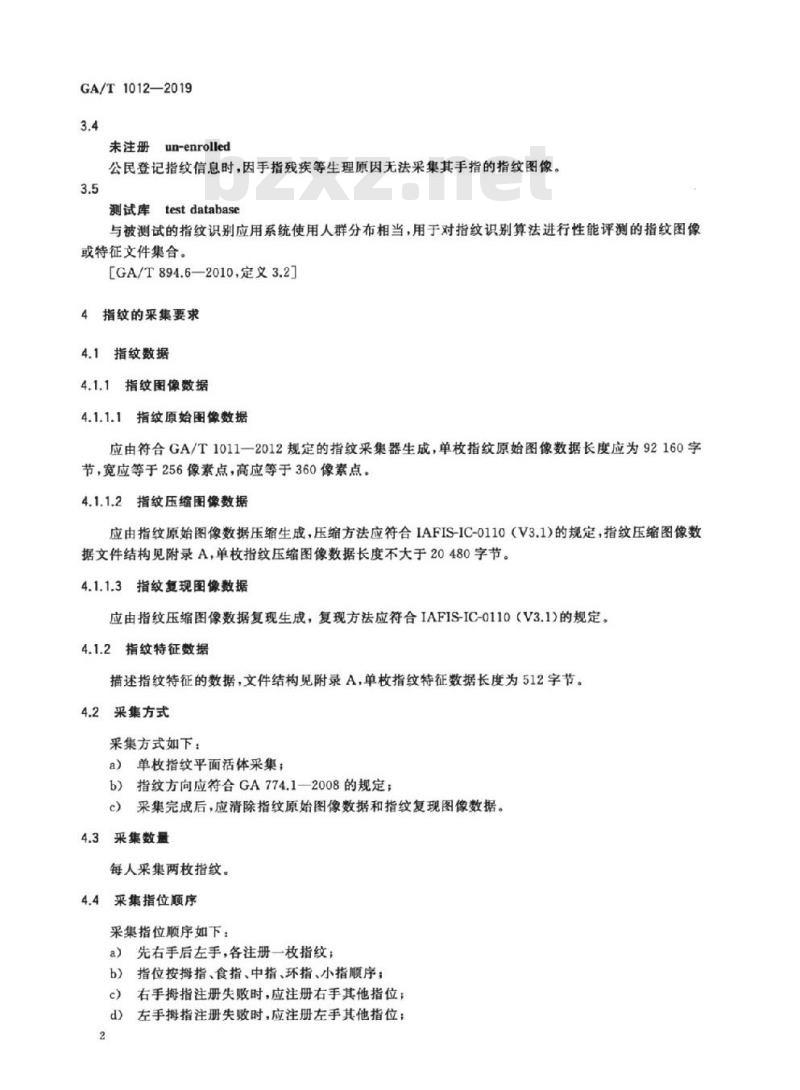

未注册un-enrolled
公民登记指纹信息时，因手指残疾等生理原因无法采集其手指的指纹图像。3.5
testdatabase
测试库
与被测试的指纹识别应用系统使用人群分布相当，用于对指纹识别算法进行性能评测的指纹图像或特征文件集合。
[GA/T894.6—2010,定义3.2]
4指纹的采集要求
4.1指纹数据
4.1.1指纹图像数据
4.1.1.1指纹原始图像数据
应由符合GA/T1011一2012规定的指纹采集器生成，单枚指纹原始图像数据长度应为92160字节，宽应等于256像素点，高应等于360像素点。2指纹压缩图像数据
应由指纹原始图像数据压缩生成，压缩方法应符合IAFIS-IC-0110（V3.1)的规定，指纹压缩图像数据文件结构见附录A，单枚指纹压缩图像数据长度不大于20480字节。4.1.1.3
指纹复现图像数据
应由指纹压缩图像数据复现生成，复现方法应符合IAFIS-IC-0110（V3.1)的规定。4.1.2指纹特征数据
描述指纹特征的数据，文件结构见附录A，单枚指纹特征数据长度为512字节。2采集方式
采集方式如下：
a）单枚指纹平面活体采集；
指纹方向应符合GA774.1—2008的规定；b)
c）采集完成后，应清除指纹原始图像数据和指纹复现图像数据。4.3采集数量
每人采集两枚指纹。
4.4采集指位顺序
采集指位顺序如下：
a）先右手后左手，各注册一枚指纹；指位按拇指、食指、中指、环指、小指顺序；b）
c）右手拇指注册失败时，应注册右手其他指位；d）左手拇指注册失败时，应注册左手其他指位；2
e）右手手指均注册失败时，应注册左手其他指位；f)左手手指均注册失败时，应注册右手其他指位。采集质要求
采集质量要求如下：
a）同一枚手指采集三幅指纹原始图像数据，其质量值均应大于预设的质量值；GA/T1012—2019
b）对指纹原始图像数据进行特征提取，生成指纹特征数据，交叉比对后获得3个相似度值，计算其平均值，该平均值应大于预设的相似度值；对质量值最高的指纹原始图像数据进行压缩并复现，将指纹复现图像数据与对应的指纹特征c)
数据进行比对，获得相似度值，该值应大于预设的相似度值。4.6
采集结果
按4.4和4.5的规定，将采集的两枚指纹依次标识为指纹1和指纹2，采集结果包括以下情形：a）指纹1注册成功，指纹2注册成功；b）指纹1注册成功，指纹2注册失败；c）指纹1注册成功，指纹2未注册；d）指纹1注册失败，指纹2注册失败；e）指纹1注册失败，指纹2未注册；f）指纹1未注册，指纹2未注册。注册成功手指生成指纹待征数据和指纹压缩图像数据。注册失败手指生成指纹特征数据，取图像质量值最高的指纹原始图像数据生成指纹压缩图像数据。未注册手指生成指纹特征数据，无指纹压缩图像数据。5指纹的比对要求
5.1比对方式
使用居民身份证阅读器，读取居民身份证芯片内存储的指纹特征数据，获取注册结果和指位代码，根据注册结果，比对方式分为：a）注册结果为“注册成功”时，根据指位代码，按4.2的规定，采集持证人对应指位的指纹原始图像数据，将其与指纹特征数据进行比对。比对完成后，应清除指纹原始图像数据。b）注册结果为“注册失败”或“未注册”时，不进行指纹比对。5.2比对结果
比对结果分为比对成功和比对失败。比对相似度值不小于预设的相似度值为比对成功，否则为比对失败。
6指纹算法的技术指标和测试方法6.1技术指标
6.1.1注册失败率
应不大于5%。
GA/T1012—2019
2等错误率
应不大于0.1%。
错误接受率和错误拒绝率
错误拒绝率为0.5%时，错误接受率应不大于0.05%。6.1.4响应时间
应不大于0.5s。
6.2测试方法
测试库建库准则
采集方式：应符合4.2的规定。
采集设备：应符合GA/T10112012的规定，类型不少于两种。图像参数：应符合4.1.1.1的规定。图像格式：BMP或符合ISO/IEC19794-4规定的其他文件格式。人数规模：不少于1000人，每人采集不少于两枚手指，右手和左手各不少于一枚手指，每枚手指采集指纹图像数不少于三幅。
性别分布：男性占51%、女性占49%。年龄分布：15岁以下占17%、15岁～59岁占70%、60岁及以上占13%。产业分布：第一产业占38%、第二产业占28%、第三产业占34%。6.2.2应用程序接口函数
应用程序接口函数说明见附录B。6.2.3测试环境
应符合GA/T894.6—2010中第5章的规定。6.2.4测试过程
应符合GA/T894.6—2010中第7章的规定。A.1指纹特征数据
A.1.1指纹中心点Www.bzxZ.net
附录A
(规范性附录）
指纹数据结构
指纹中心点标注方法应符合GA774.3一2008的要求。指纹中心点数据由两部分构成：a）横坐标：z，有效值为0～255；b）纵坐标：y，有效值为0～359。GA/T1012—2019
每个指纹中心点数据用3个字节表示，见图A.1。第1个字节，存放指纹中心点横坐标（1）的全部8位值；第2个字节，存放指纹中心点纵坐标(y)的低8位值；第3个字节，第1位存放指纹中心点纵坐标（y）的最高位，其余位备用，备用位设置为1。指纹中心点数据以3个字节为单位顺次排列。7654
6151413
a）第1字节
y6yy4y320
b）第2字节
c）第3字节
图A.1指纹中心点数据表示方法
A.1.2指纹细节特征点
指纹细节特征点标注方法应符合GA774.5—2008的要求。指纹细节待征点数据由三部分构成：a）横坐标：工，有效值为0255；b）纵坐标：y，有效值为0～359；c）方向：d，有效值为0～359。每个指纹细节特征点用4个字节表示，见图A.2。第1个字节，存放指纹细节特征点横坐标（1)的全部8位值，第2个字节，存放指纹细节特征点纵坐标（y）的低8位值：第3个字节，存放指纹细节特征点方向（d）的低8位值，第4个字节，第1位存放指纹细节特征点纵坐标（y）的最高位，第2位存放指纹细节特征点方向(d)的最高位，其余位备用，备用位设置为1。指纹细节特征点数据以4个字节为单位顺次排列。5
GA/T1012—2019
A.2指纹特征坐标系
第1字节
第3字节
第2字节
第4字节
图A,2指纹细节特征点数据表示方法d8
指纹特征坐标系参照GA775一2008，见图A.3。以指纹图像的左上角为坐标原点（0,0)，X轴坐标值从左到右增加，Y轴坐标值从上至下增加，X，Y值以像素为单位，X大于或等于0且小于256，Y大于或等于0且小于360。矢量角度以度为单位，用非负整数表示，与X轴平行并随X增大的方向为0°，逆时针转动时角度增加，角度范围为0°～359°(0, o)
Y/像素
图A.3指纹特征坐标系
A.3指位代码
一x/像素
指位代码参照GA777.1一2010，采用两位数字字符，转换为1个字节的十六进制数值后存放，见表A.1。
表A.1指位代码表
指位名称
右手拇指
右手食指
右手中指
右手环指
转换后的数值
指纹特征数据文件结构
表A.1（续）
指位名称
右手小指
左手拇指
左手食指
左手中指
左手环指
左手小指
右手不确定指位
左手不确定指位
其他不确定指位
指纹特征数据文件结构见表A.2，示例见表A.3。表A2
字段1
字段2
字段3
字段4
字段5
字段6
字段7
字段8
字段9
字段10
字段11
字段12
字段13
相对位置
32~511
长度/字节
指纹特征数据文件结构
文件头类型，记录字符“C”(43H)指纹算法版本号
指纹采集器代码
指纹算法开发者代码
GA/T1012—2019
转换后的数值
注册结果代码，01H表示“注册成功”，02H表示”注册失败”，03H表示“未注册”，09H表示“未知”指位代码
指纹质量值，以00H～64H来表示，值01H表示最低质量，值64H表示最高质量，值00H表示“未知”保留项
指纹细节特征点数量。“注册失败”和“未注册”指纹设置为00H
指纹特征数据长度，以字节为单位指纹中心点数据
指纹细节特征点数据
校验位，验位值采用CRC-8生成
GA/T1012—2019
字段1
字段2
字段3
字段4
字段5
字段6
字段7
字段8
字段9
字段10
字段11
字段12
字段13
相对位置
32~511
指纹特征数据文件结构示例
值(十六进制）
FF FF FF FF FF FF
FFFFFFFFFFFF
指纹压缩图像数据文件结构
指纹压缩图像数据文件结构见表A.4，示例见表A.5。表A.4
字段1
字段2
字段3
字段4
字段5
字段6
字段？
字段8
字段9
字段10
相对位置
“C”表示指纹特征数据
指纹算法版本号为3
指纹采集器代码为17
指纹算法开发者代码为10
“注册成功”
左手拇指
指纹质量值为80
保留项
指纹细节特征点数量为51
指纹特征数据长度为213个字节
指纹中心点数据
指纹细节特征点数据
CRC校验位
指纹压缩图像数据文件结构
长度/字节
文件头类型，记录字符\Y\（59H）指纹算法版本号
指纹采集器代码
指纹算法开发者代码
注册结果代码，01H表示“注册成功”，02H表示“注册失败”，03H表示“未注册”,09H表示“未知”指位代码
保留项
指纹压缩图像数据长度，以字节为单位指纹压缩图像数据
校验位，验位值采用CRC-8生成。Y-23+X序号
字段1
字段2
字段3
字段4
字段5
字段6
字段7
字段8
字段9
字段10
相对位置
23~20247
20 248
指纹压缩图像数据文件结构示例值(十六进制）
FFFFFFFFFFFFFF
FFFFFFFFFFFFFF
GA/T1012—2019
“Y\表示指纹压缩图像数据
指纹算法版本号为3
指纹采集器代码为17
指纹算法开发者代码为10
“注册成功”
左手拇指
保留项
压缩图像数据长度为20225个字节指纹压缩图像数据
CRC校验位
