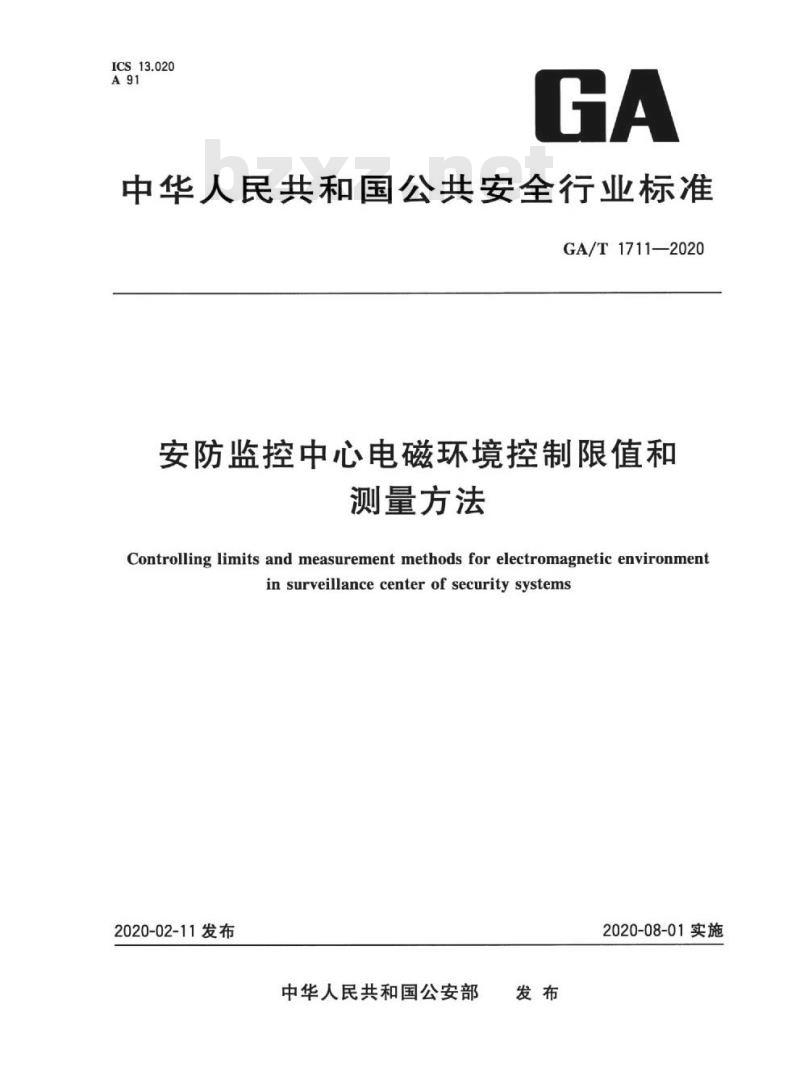

【GA公共安全标准】 安防监控中心电磁环境控制限值和测量方法

ICS13.020
中华人民共和国公共安全行业标准GA/T1711—2020
安防监控中心电磁环境控制限值和测量方法
Controlling limits and measurement methods for electromagnetic environmentin surveillance center of security systems2020-02-11发布
中华人民共和国公安部
2020-08-01实施
GA/T1711—2020

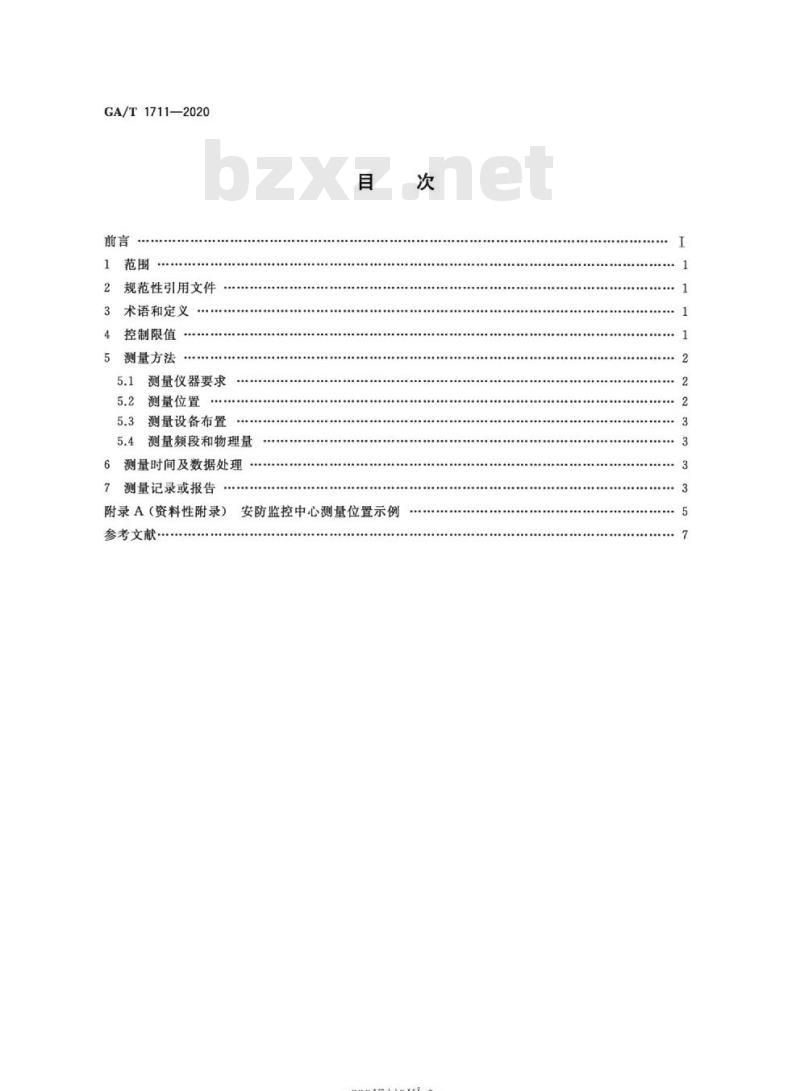

规范性引用文件
术语和定义
控制限值
测量方法
测量仪器要求
测量位置
测量设备布置
测量频段和物理量
6测量时间及数据处理。
测量记录或报告
附录A（资料性附录）
参考文献·
安防监控中心测量位置示例
-rrKaeerKa-

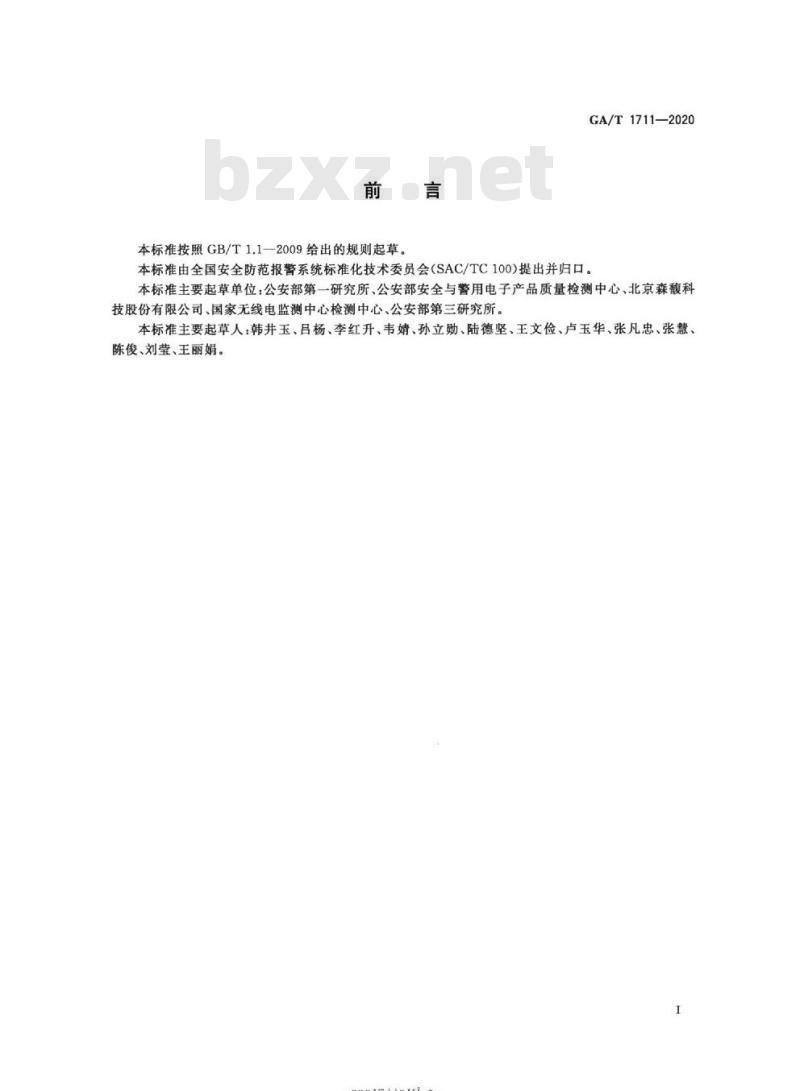

本标准按照GB/T1.1—2009给出的规则起草。GA/T1711—2020
本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)提出并归口。本标准主要起草单位：公安部第一研究所、公安部安全与警用电子产品质量检测中心、北京森馥科技股份有限公司、国家无线电监测中心检测中心、公安部第三研究所。本标准主要起草人：韩井玉、吕杨、李红升、韦婧、孙立勋、陆德坚、王文俭、卢玉华、张凡忠、张慧、陈俊、刘莹、王丽娟。
-riKaeerkca-

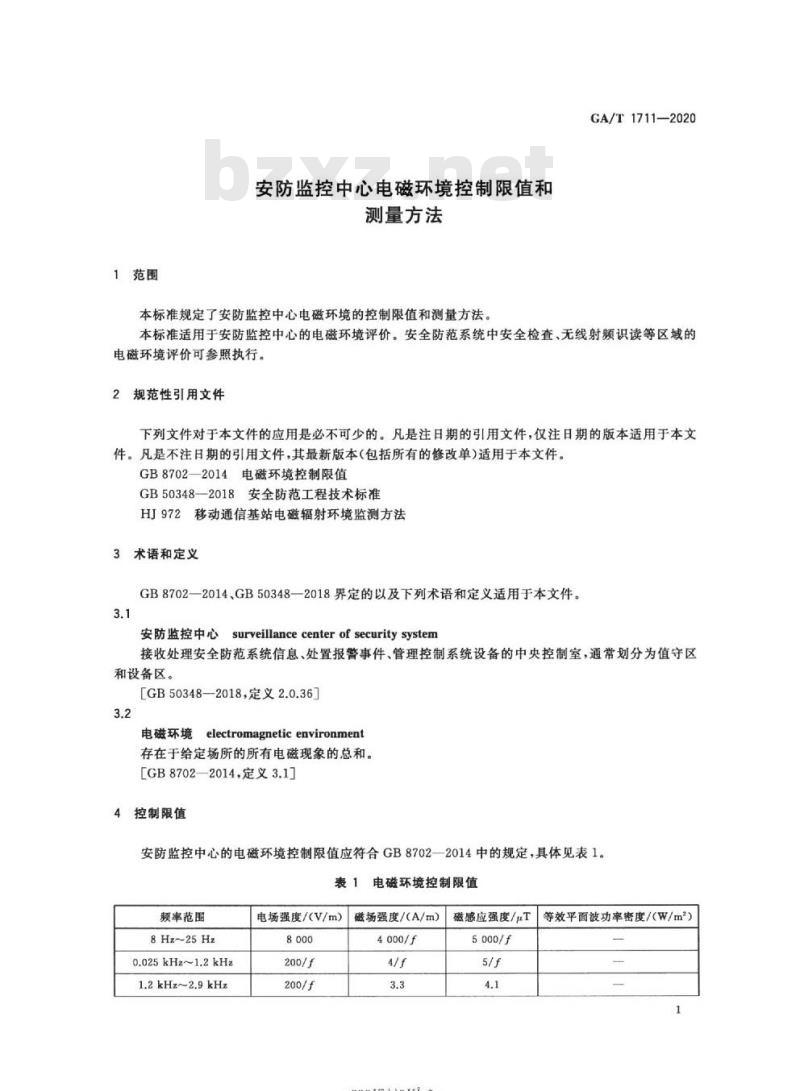

1范围
安防监控中心电磁环境控制限值和测量方法
本标准规定了安防监控中心电磁环境的控制限值和测量方法。GA/T1711—2020
本标准适用于安防监控中心的电磁环境评价。安全防范系统中安全检查、无线射频识读等区域的电磁环境评价可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB8702—2014电磁环境控制限值GB50348—2018安全防范工程技术标准HJ972
移动通信基站电磁辐射环境监测方法3术语和定义
GB8702—2014、GB50348—2018界定的以及下列术语和定义适用于本文件。3.1
surveillancecenterof securitysystem安防监控中心
接收处理安全防范系统信息、处置报警事件、管理控制系统设备的中央控制室，通常划分为值守区和设备区。
[GB50348—2018，定义2.0.36]
electromagneticenvironment
电磁环境
存在于给定场所的所有电磁现象的总和。[GB8702—2014定义3.1]
控制限值
安防监控中心的电磁环境控制限值应符合GB8702—2014中的规定，具体见表1。表1电磁环境控制限值
频率范围
8Hz~25Hz
0.025kHz~1.2kHz
1.2kHz~2.9kHz
电场强度/(V/m）磁场强度/(A/m）8.000
-rKaeerkAca-
等效平面波功率密度/（W/m*）
磁感应强度/μT
5000/f
GA/T1711—2020
毅率范围
2.9kHz~57kHz
57kHz~100kHz
0.1 MHz~3MHz
3MHz~30MHz
30MHz~3000MHz
3000MHz~15000MHz
15GHz~40GHz

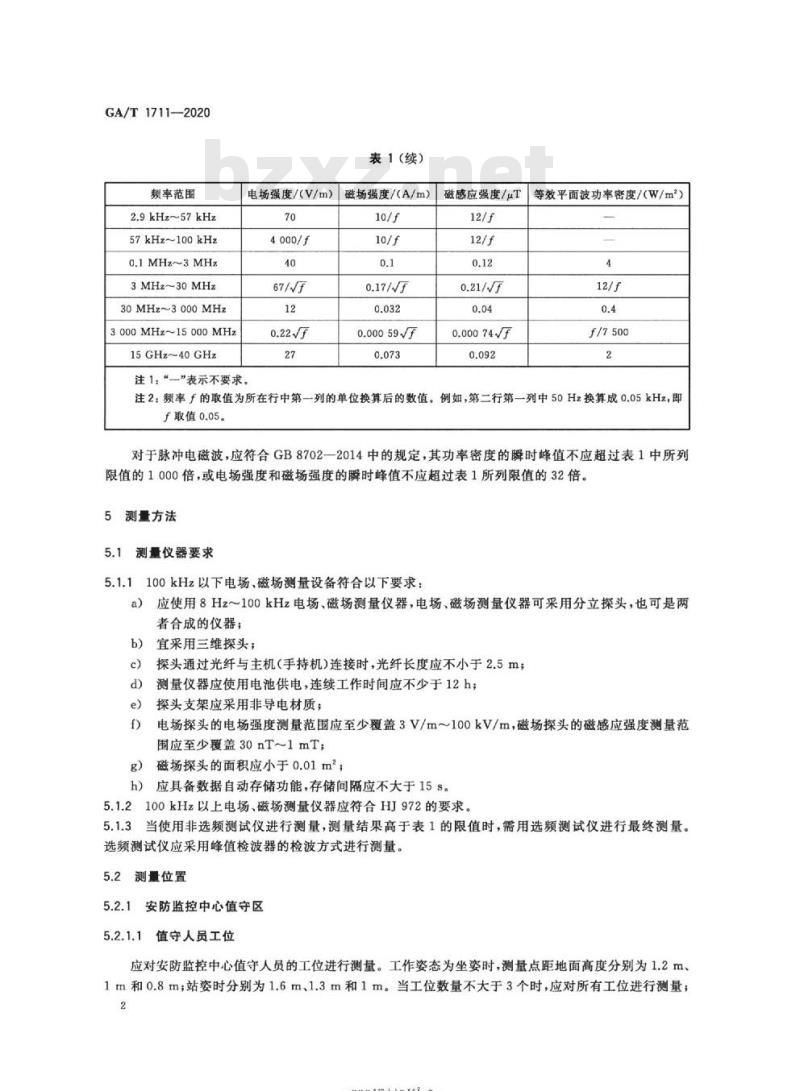

表1(续）
电场强度/（V/m）
磁场强度/（A/m）
注1：“—”表示不要求。
0.00059厅
等效平面波功率密度/（W/m\)
磁感应强度/μT
f/7500
注2：频率f的取值为所在行中第一列的单位换算后的数值。例如，第二行第一列中50Hz换算成0.05kHz，即于取值0.05。
对于脉冲电磁波，应符合GB8702一2014中的规定，其功率密度的瞬时峰值不应超过表1中所列限值的1000倍，或电场强度和磁场强度的瞬时峰值不应超过表1所列限值的32倍。5测量方法
测量仪器要求
5.1.1100kHz以下电场、磁场测量设备符合以下要求：应使用8Hz~100kHz电场、磁场测量仪器，电场、磁场测量仪器可采用分立探头，也可是两a)
者合成的仪器；
宜采用三维探头；
探头通过光纤与主机（手持机)连接时，光纤长度应不小于2.5m；测量仪器应使用电池供电，连续工作时间应不少于12h；探头支架应采用非导电材质；
电场探头的电场强度测量范围应至少覆盖3V/m～100kV/m，磁场探头的磁感应强度测量范围应至少覆盖30nT~1mT；
磁场探头的面积应小于0.01m；
应具备数据自动存储功能，存储间隔应不大于15s。h)
2100kHz以上电场、磁场测量仪器应符合HJ972的要求。5.1.2
当使用非选频测试仪进行测量，测量结果高于表1的限值时，需用选频测试仪进行最终测量。选频测试仪应采用峰值检波器的检波方式进行测量。5.2
测量位置
安防监控中心值守区
值守人员工位
应对安防监控中心值守人员的工位进行测量。工作姿态为坐姿时，测量点距地面高度分别为1.2m、1m和0.8m；站姿时分别为1.6m、1.3m和1m。当工位数量不大于3个时，应对所有工位进行测量；2
-rrKaeerKAca-
GA/T1711—2020
当工位数量大于3个时，抽测工位数量应不少于3个且不少于工位总数量的20%，测试工位应分布均匀。测量位置选取参见附录A。
5.2.1.2其他位置
应对巡视通道、窗边、门口等人员能到达的其他位置进行测量，测量位置不少于2个时，测量点距地面高度分别为1.6m、1.3m和1m。测量位置选取参见附录A。5.2.2安防监控中心设备区
应对安防监控中心设备区的维修通道等人员能到达的位置进行测量，测量点距地面高度分别为1.6m、1.3m和1m。测量位置选取参见附录A。5.3测量设备布置
5.3.1100kHz以下电场，测量仪器探头与测量人员的距离应不小于2.5m。5.3.2100kHz以下磁场，测量探头可用非导电手柄支撑，也可由测量人员手持。5.3.3100kHz以上电场、磁场，测量分为以下两种情况：a）
0.1MHz～3MHz频段测量仪器应架设在非导电三脚架上，测量仪器探头与测量人员的距离应不小于2.5m；
b）在其他频段时，可由测量人员手持仪器测量。测量时人员手握仪器下部，手臂尽量伸直，身体应避开天线杆的延伸线方向。测量探头1m内不应有人或放置其他物品，探头与发射源设备及馈线之间的距离应不小于0.3m。5.4测量频段和物理量
测量频段和物理量选择原则如下：a）根据测量环境内电磁场的频率范围确定测量频段和物理量；b）频率小于30MHz时，应测量电场强度和磁感应强度；c）频率不小于30MHz时，可只测电场强度或磁场强度，或等效平面波功率密度。6测量时间及数据处理
应在安防监控中心设备正常工作的时间内进行测量。每个测量点的每个高度分别测量5次，每次测量时间不应小于15s，取稳定状态的数值。记录5次中的最大值作为测量结果。若某一位置的测量结果超过表1中环境限值的30%，应在该测量位置对该物理量进行不少于24h（电池更换时间不计算在内）的测量，且应至少每15s进行一次记录，分别统计最大值、最小值、95%和50%时间概率的不超过场强值E95和E50。根据需要绘制电场或磁场与时间的分布图。列出最大值、最小值、E95和E50，以E95作为评价依据。注：如果每间隔15s测量1次，连续测量24h，共将生成5760个测量数据。处理时，将所有数据从大到小排列，取第1个数据作为最大值，取第289个数据作为E95，取第2880个数据作为E50，取第5760个数据作为最小值。7测量记录或报告
安防监控中心电磁环境测量记录和报告中至少包含以下内容：测量时的温度、相对湿度等环境条件；一测量仪器的名称、型号及校准有效期等；3
-riKaeerKAca-
GA/T1711—2020
一现场测量位置图，其中应注明值守人员工位、安全防范设备等主要设备位置、门窗位置等，宜对测量位置到主要辐射源设备的测量距离进行标注，示例图参见附录A；测量位置应标注及说明；
应记录每个测量位置每个高度的测量数据；连续测量时应注明持续测量时间及数据采集间隔，宜生成数据表单或绘制测量结果与时间关系的曲线图；
一安防监控中心设备的工作状态；一现场测量布置图；
一其他需要特殊说明的情况，如某位置安装有大功率发射天线等，-rrKaeerkAca-
附录A
（资料性附录）
安防监控中心测量位置示例
A,1安防监控中心值守区测量位置示例GA/T1711—2020
安防监控中心值守区测量位置示例如图A1所示，其中值守人员工位测量位置选取为①②③③，人员可到达的测量位置选取为④③。7.5m
安防监控中心值守区测量位置示例图A.1
A,2、安防监控中心设备区测量位置示例5.5m
安防监控中心设备区测量位置示例如图A.2所示，其中人员能到达设备区的测量位置选取为①2?@5@8
-riKaeerkca-
GA/T 1711—2020
存储设备此内容来自标准下载网
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
存储设备
安防监控中心设备区测量位置示例-riKacerKAca-
梁审间
樱审回业
GJB5313—2004
参考文
电磁辐射暴露限值和测量方法
DL/T1089—2008
直流换流站与线路合成场强、离子流密度测量方法HJ681-2013
交流输变电工程电磁环境监测方法-rKaeerkca-
