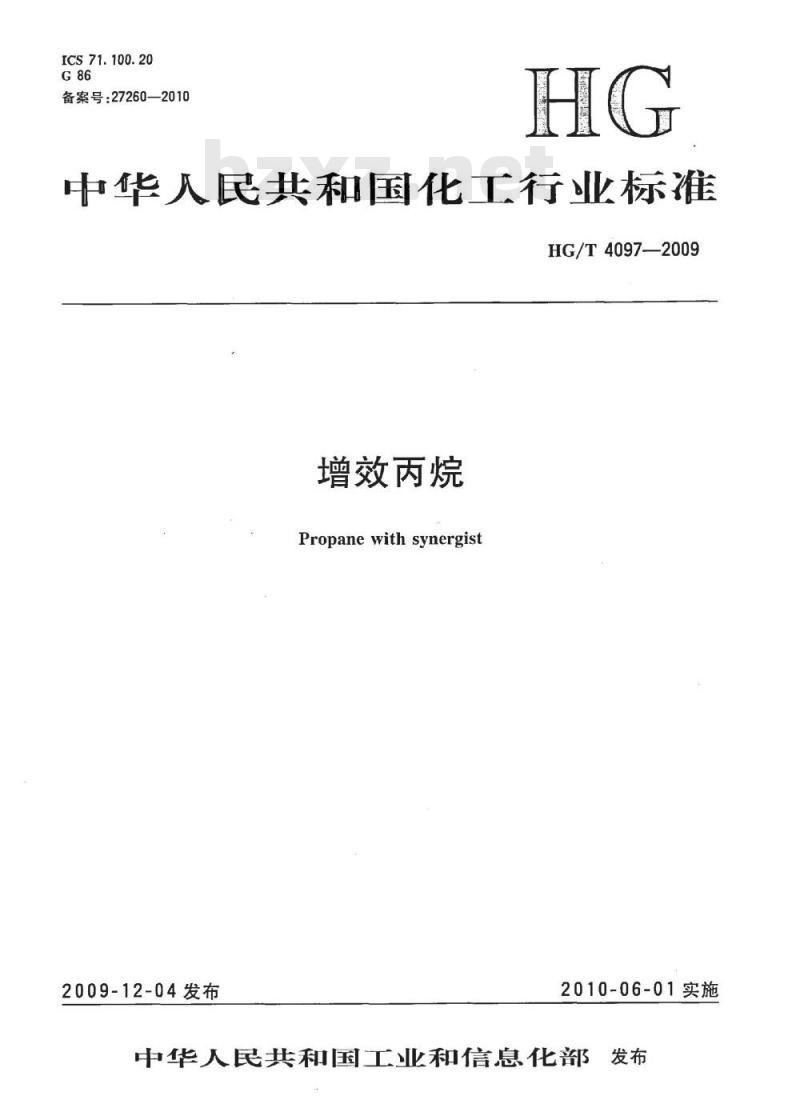

ICS71.100.20
备案号：27260—2010
中华人民共和国化工行业标准
HG/T4097—2009
增效丙烷
Propanewithsynergist
2009-12-04发布
2010-06-01实施
中华人民共和国工业和信息化部发布前

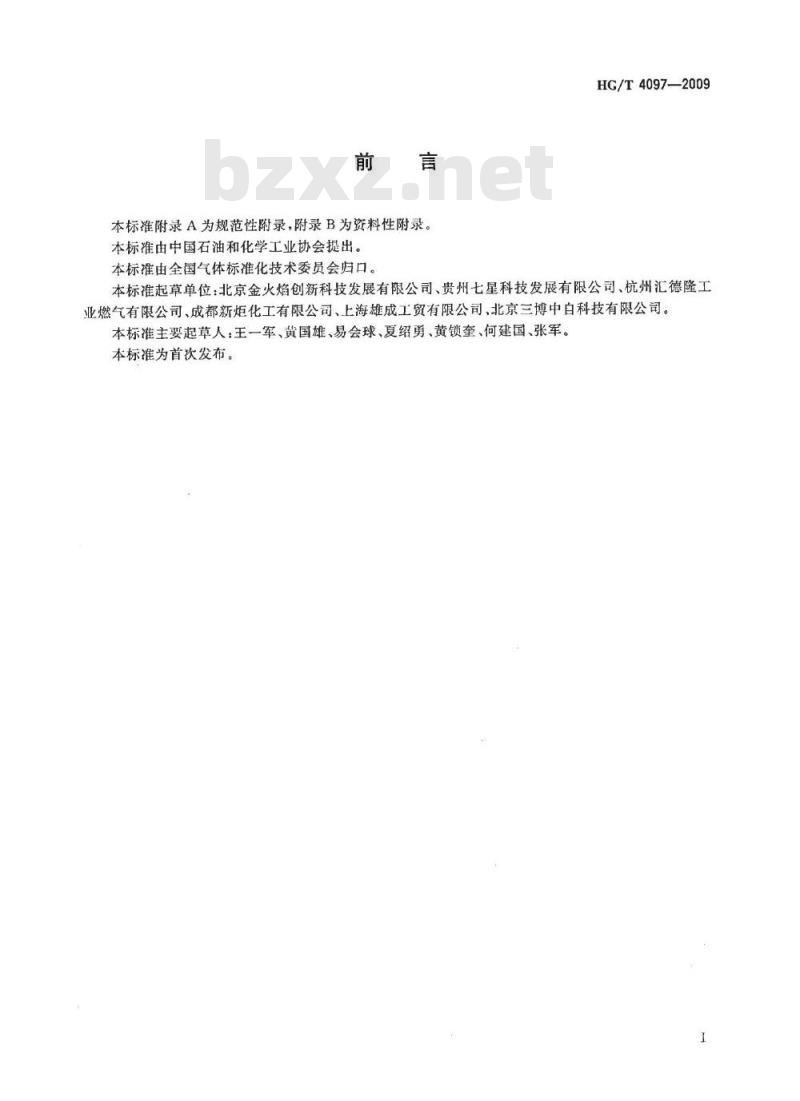

本标准附录A为规范性附录，附录B为资料性附录。本标准由中国石油和化学工业协会提出。HG/T4097—2009
本标准由全国气体标准化技术委员会归口。本标准起草单位：北京金火焰创新科技发展有限公司、贵州七星科技发展有限公司、杭州汇德隆工业燃气有限公司、成都新炬化工有限公司、上海雄成工贸有限公司、北京三博中白科技有限公司。本标准主要起草人，王一军、黄国雄、易会球、夏绍勇、黄锁奎、何建国、张军。本标准为首次发布。
HYiKAoNTKAa

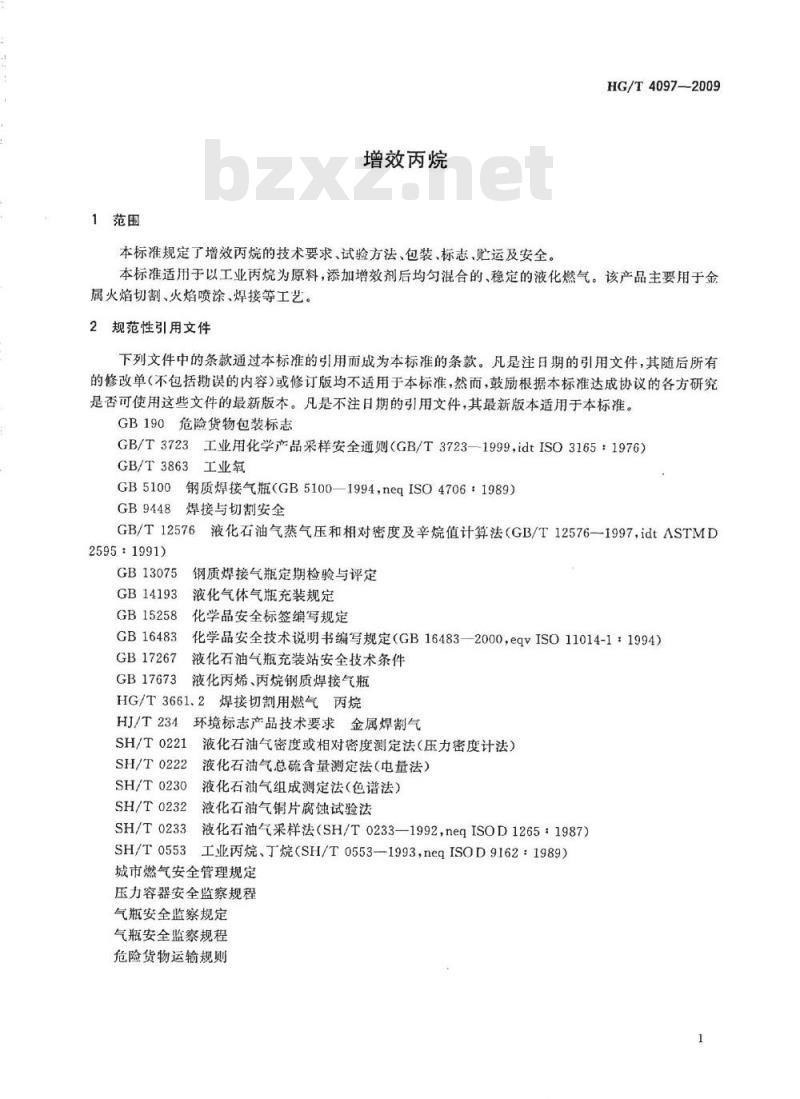

1范围
增效丙烷
本标准规定了增效丙烷的技术要求、试验方法、包装、标志、贮运及安全。HG/T4097--2009
本标准适用于以工业丙烷为原料，添加增效剂后均匀混合的、稳定的液化燃气。该产品主要用于金属火焰切割、火焰喷涂、焊接等工艺。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB190危险货物包装标志
GB/T3723工业用化学产品采样安全通则（GB/T3723—1999，idtISO3165：1976）GB/T3863工业氧
钢质焊接气瓶（GB5100—1994，negISO4706：1989）GB5100
GB9448
焊接与切割安全
GB/T12576液化石油气蒸气压和相对密度及辛烷值计算法（GB/T12576—1997，idtASTMD2595：1991)
GB13075
GB14193
GB15258
GB16483
GB17267
GB17673
钢质焊接气瓶定期检验与评定
液化气体气瓶充装规定
化学品安全标签编写规定
化学品安全技术说明书编写规定（GB16483—2000egvISO11014-1：1994)液化石油气瓶充装站安全技术条件液化丙烯、丙烷钢质焊接气瓶
HG/T3661.2
H/T234
SH/T0221
SH/T0222
SH/T0230
SH/T0232
SH/T0233
焊接切割用燃气丙烷
环境标志产品技术要求金属焊割气液化石油气密度或相对密度测定法(压力密度计法)液化石油气总硫含量测定法(电量法）液化石油气组成测定法（色谱法）液化石油气铜片腐蚀试验法
液化石油气采样法（SH/T0233—1992，neqISOD1265：1987）SH/T0553工业丙烷、丁烷（SH/T0553—1993，neqISOD9162：1989）城市燃气安全管理规定
压力容器安全监察规程
气瓶安全监察规定
气瓶安全监察规程
危险货物运输规则
HG/T4097-—2009

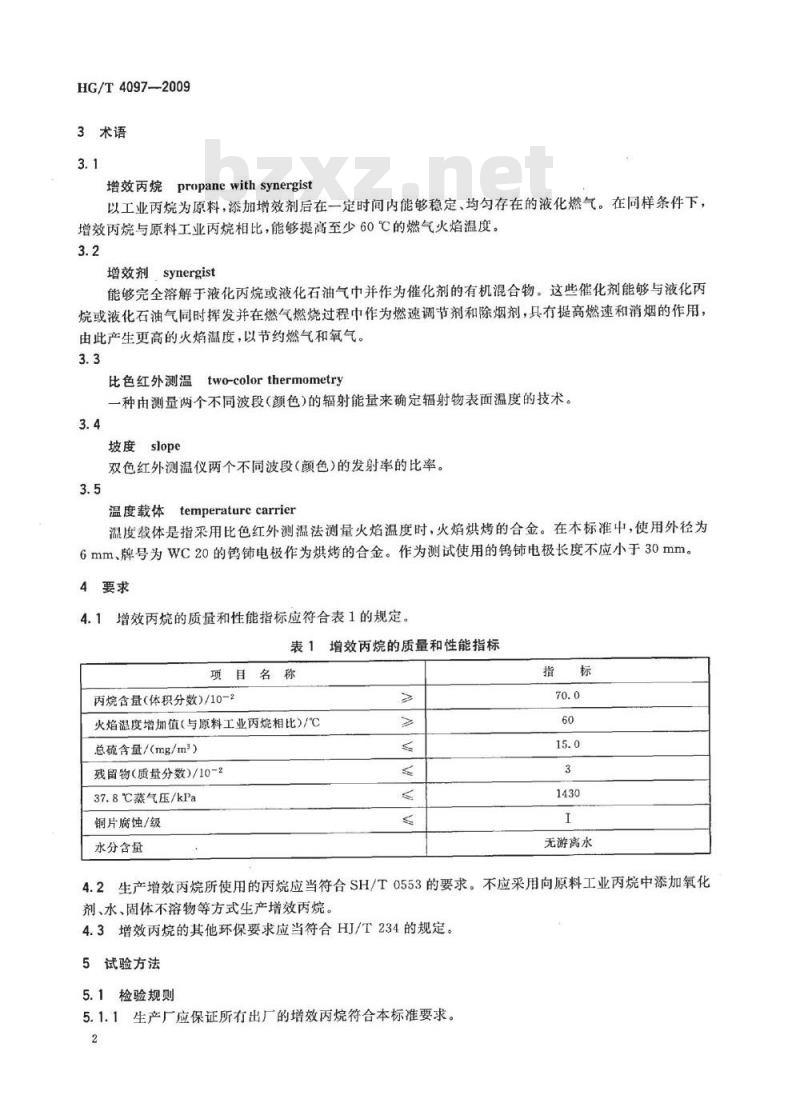

3术语
增效丙烷propanewithsynergist以工业丙烷为原料，添加增效剂后在一定时间内能够稳定、均匀存在的液化燃气。在同样条件下，增效丙烷与原料工业丙烷相比，能够提高至少60℃的燃气火焰温度。3.2
增效剂synergist
能够完全溶解于液化丙烷或液化石油气中并作为催化剂的有机混合物。这些催化剂能够与液化丙烷或液化石油气同时挥发并在燃气燃烧过程中作为燃速调节剂和除烟剂，具有提高燃速和消烟的作用，由此产生更高的火焰温度，以节约燃气和氧气。3.3
比色红外测温
two-colorthermometry
一种由测量两个不同波段（颜色)的辐射能量来确定辐射物表面温度的技术。3.4
坡度slope
双色红外测温仪两个不同波段（颜色）的发射率的比率。3.5
温度载体temperaturecarrier
温度载体是指采用比色红外测温法测量火焰温度时，火焰烘烤的合金。在本标准中，使用外径为6mm、牌号为WC20的钨铈电极作为烘烤的合金。作为测试使用的钨铺电极长度不应小于30mm。4要求
4.1增效丙烷的质量和性能指标应符合表1的规定。表1增效丙烷的质量和性能指标
项目名称
丙烷含量（体积分数）/10-2
火焰温度增加值（与原料工业丙烷相比)/℃C总硫含量/（mg/m2）
残留物（质量分数）/10-2
37.8C蒸气压/kPa
铜片腐蚀/级
水分含量
无游离水
4.2生产增效丙烷所使用的丙烷应当符合SH/T0553的要求。不应采用向原料工业丙烷中添加氧化剂、水、固体不溶物等方式生产增效丙烷。4.3增效丙烷的其他环保要求应当符合HJ/T234的规定。5试验方法
5.1检验规则
5.1.1生产厂应保证所有出厂的增效丙烷符合本标准要求。2
TKANKAca
HG/T4097—2009

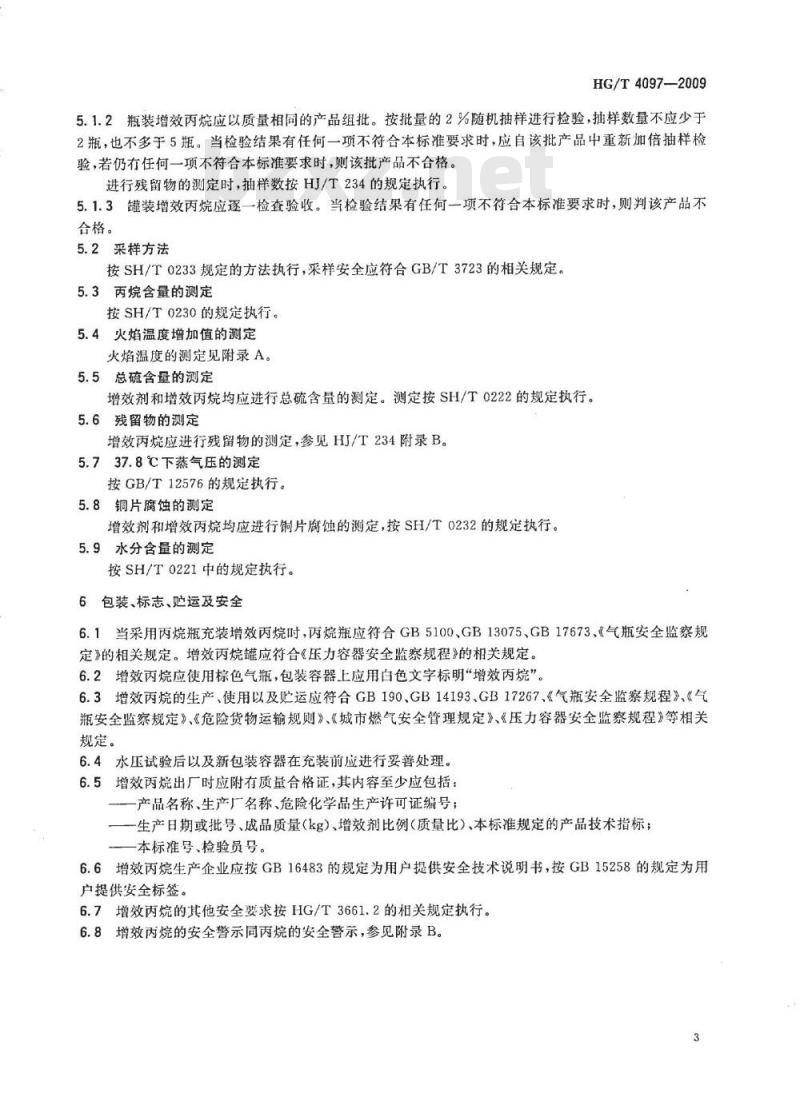

5.1.2瓶装增效丙烷应以质量相同的产品组批。按批量的2%随机抽样进行检验，抽样数量不应少于2瓶，也不多于5瓶。当检验结果有任何一项不符合本标准要求时，应自该批产品中重新加倍抽样检验，若仍有任何一项不符合本标准要求时，则该批产品不合格。进行残留物的测定时，抽样数按HJ/T234的规定执行。5.1.3罐装增效丙烷应逐一检查验收。当检验结果有任何一项不符合本标准要求时，则判该产品不合格。
5.2采样方法
按SH/T0233规定的方法执行，采样安全应符合GB/T3723的相关规定。5.3丙烷含量的测定
按SH/T0230的规定执行。
5.4火焰温度增加值的测定
火焰温度的测定见附录A。
5.5总硫含量的测定
增效剂和增效丙烷均应进行总硫含量的测定。测定按SH/T0222的规定执行。5.6残留物的测定
增效丙烷应进行残留物的测定，参见HJ/T234附录B。5.737.8℃下蒸气压的测定
按GB/T12576的规定执行。
5.8铜片腐蚀的测定
增效剂和增效丙烷均应进行铜片腐蚀的测定，按SH/T0232的规定执行。5.9水分含量的测定
按SH/T0221中的规定执行。
6包装、标志、贮运及安全
6.1当采用丙烷瓶充装增效丙烷时，丙烷瓶应符合GB5100、GB13075、GB17673、《气瓶安全监察规定》的相关规定。增效丙烷罐应符合《压力容器安全监察规程》的相关规定。6.2增效丙烷应使用棕色气瓶，包装容器上应用白色文字标明“增效丙烷”。6.3增效丙烷的生产、使用以及贮运应符合GB190、GB14193、GB17267、《气瓶安全监察规程》、《气瓶安全监察规定》、《危险货物运输规则》、《城市燃气安全管理规定》、《压力容器安全监察规程》等相关规定。
6.4水压试验后以及新包装容器在充装前应进行妥善处理。6.5增效两烷出厂时应附有质量合格证，其内容至少应包括：一一产品名称、生产厂名称、危险化学品生产许可证编号；一生产日期或批号、成品质量（kg）、增效剂比例（质量比）、本标准规定的产品技术指标；一本标准号、检验员号。
6.6增效丙烷生产企业应按GB16483的规定为用户提供安全技术说明书，按GB15258的规定为用户提供安全标签。
6.7增效丙烷的其他安全要求按HG/T3661.2的相关规定执行。6.8增效内烷的安全警示同丙烧的安全警示，参见附录B。3
HG/T4097—2009
A.1原理
附录A
（规范性附录）
火焰温度的测定方法
采用比色红外测温法在同样条件下测试原料丙烷和增效丙烷燃气的温度。用增效丙烷燃气温度减去原料丙烷燃气温度，其值应衍合本标准表1的相应规定。比色红外测温法是选择两个红外波段来接收被测日标热辐射的红外测温方式。由于是在两个波段上同时采集数据，由微处理器依据将两路数据的比值来计算被测目标的测温值，这样当被测目标发射率发生改变，或测试通道有烟雾或水蒸气变化时，这些因素会同时影响两个通道，而两个通道的比值又会明显减小上述影响，使得测温值仍然接近于真实温度。这使得比色红外测温比单色红外测温具有更加准确的测试性能。
A.2仪器、设备和材料
仪器、设备和材料应符合以下条件：比色红外测温仪：测温上限应不小于3300℃，测量最大不确定度土1%，测温仪至少应当包含一个2200℃以上的检定点；
温度载体：外径为6mm的WC20钨铺电极；割炬：射吸式中号割炬，配备3号割嘴和气管；一割炬固定装置：装置应该能够在垂直方向上移动割炬，应该能方便地把割炬的割嘴调为水平或垂直两个方向，应该能够调节整个装置的水平度；温度载体固定装置：能够水平固定温度载体，能够在垂直方向上下调节温度载体的离地高度；燃气和氧气钢瓶减压器；
卷尺：最大测量长度应不小于1m，最小分度值应不大于1mm；游标卡尺：最小分度值应不大于0.1mm；秒表：最小分度值不大于0.1s；三脚架：支撑架的最大长度应不小于1.0m，三脚架用于支撑、固定红外测温仪；工业氧：符合GB/T3863规定的质量要求；增效丙烷：1瓶，待测样品；
工业丙烷：1瓶，制作待测增效丙烷的原料；白色记号笔：1只；
耐火砖：若干块。
A.3测量参数和条件的选择
A.3.1测温仪参数选择
设定测温仪的坡度值为0.6。
A.3.2成套测温装置参数选择
图A.1为测温装置示意图，在调节装置的时候，应当按如下参数进行设置：L=390mm，H=430mm,h=8.00mm。
A.3.3燃气和氧气输出参数
燃气减压器出口压力调节为0.040MPa，氧气减压器出口压力调节为0.50MPa。4
iKAoNIKAca
一割炬固定架装置；
-射吸式中号割炬；
3———3号割嘴；
4—测温仪物镜；
一测温仪；
测温仪目镜；
三脚架；
钨铺电极固定和调节装置；
温度载体：
电极固定装置：
-割炬固定架水平调节装置；
割炬固定架垂直调节装置。
图A.1温度测量方法示意图
A.4测量步骤
A.4.1在测温过程中，应当按GB9448的相关安全规定进行操作。A.4.2打开测温仪，使测温仪的定位点落在温度载体表面的圆心位置。HG/T4097-—2009
A.4.3完成A.3规定的参数设置后，转动割炬使割嘴至水平位置后点火，然后调节火焰至中性焰。A.4.4转动割炬的割嘴至垂直位置，同时按动秒表计时，读取测温仪在25s内测试的最高温度值。A.4.5转动割炬使割嘴至水平位置后熄火。A.4.6按上述步骤，平行测定原料丙烷和增效丙烷的燃气温度值至少两次，直至两次平行测定的温度值的相对偏差在1%以内。取两次平行测定的平均值作为原料丙烷或增效内烷燃气的温度值。A.4.7计算原料丙烷和增效丙烷温度的差值。HG/T4097—2009
丙烧（液化气体）
CAS号：74-98-6
RTECS号TX2275000
UN编号：1978
EC编号：601-003-00-05
危害/接触类型
溢漏处置
包装与标志
重要数据免费标准下载网bzxz
物理性质
中文名称：丙烷
附录B
（资料性附录）
安全警示
国际化学品安全卡
英文名称：PROPANE(LIQUEFIEDGAS)（liquefied）化学式：CgH8
急性危害/症状
极易燃的
分子量：44.1
禁止明火，禁止火花和禁止吸烟应在密闭系统内操作丙烷，操作环与空气混合物有
境应通风良好；应使用防爆电器设备爆炸性
单纯案息剂
与液体接触发生
与液体接触发生
和照明；液态时，防止静电荷积聚（例如，通过接地）
通风，局部排气，或呼吸防护
保温手套，防护服
ICSC编号：0319
急救/消防
切断气源；如不能切断且对周围环境无危险，让其白行燃烧完全；在其他情况下使用干粉、二氧化碳灭火若火时喷水保持钢瓶冷却；扑灭环境火焰
吸入新鲜空气，休息；必要时进行人工呼吸，并给予医疗护理
冻伤时，用大量水冲洗，不要脱掉衣服，并给予医疗护理
首先用大量水冲洗数分钟（如可能，摘除隐形眼镜），然后就医撤离危险区域，向专家咨询，通风。切勿直接将水喷在液体上（额外个人防护：自给式呼吸器）防火：保持阴凉
联合国危险性类别：2;关于标志的进一步资料：参考国家立法物理状态外观：无色压缩液化气体，无气味物理危险性：该气体较空气重并可沿地面流动，可能引起远处着火，可能累积在低层空间造成缺氧化学危险性：燃烧时，生成有毒烟雾职业接触限值：单纯室息剂（美国政府工业卫生学家会议，1990～1991年）接触途径：吸入体内
吸人风险：容器损漏时，液体迅速蒸发并在空气中形成过饱和物，在封闭空间中有严重室息的危险短期接触作用：该液体可能引起冻伤沸点：-42℃蒸气相对密度（空气=1)：1.6熔点：-189℃水中溶解度：18℃时，6.5mL/100mL自燃温度：450℃爆炸极限：在空气中2.1%（体积分数）～9.5%（体积分数）闪点：易燃气体
空气中高浓度时引起缺氧，有神志不清或死亡危险，进人该区域前检查氧气含量运输应急卡：TEC(R)-27a
美国防火协会法规：H1;F4;RO
本卡片由IPCS（联合国国际化学品安全规划署）和CEC(欧洲共同体委员会）合作编写ICSC编号：0319
丙烷（液化气体）
