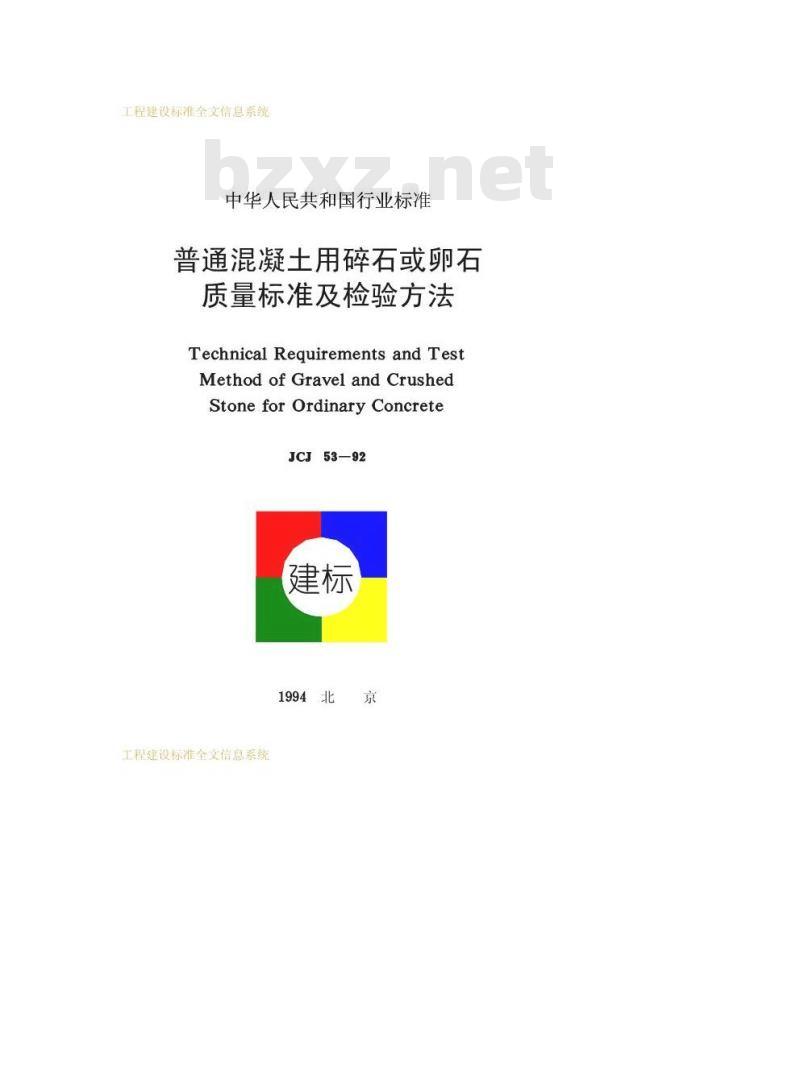

中华人民共和国行业标准
普通混凝土用碎石或卵石
质量标准及检验方法
Technical Requirements and TestMethod of Gravel and CrushedStonefor OrdinaryConcrete
JCJ53—92
1994北
工程建设标准全文信息系统
工程建设标准全文信息系统

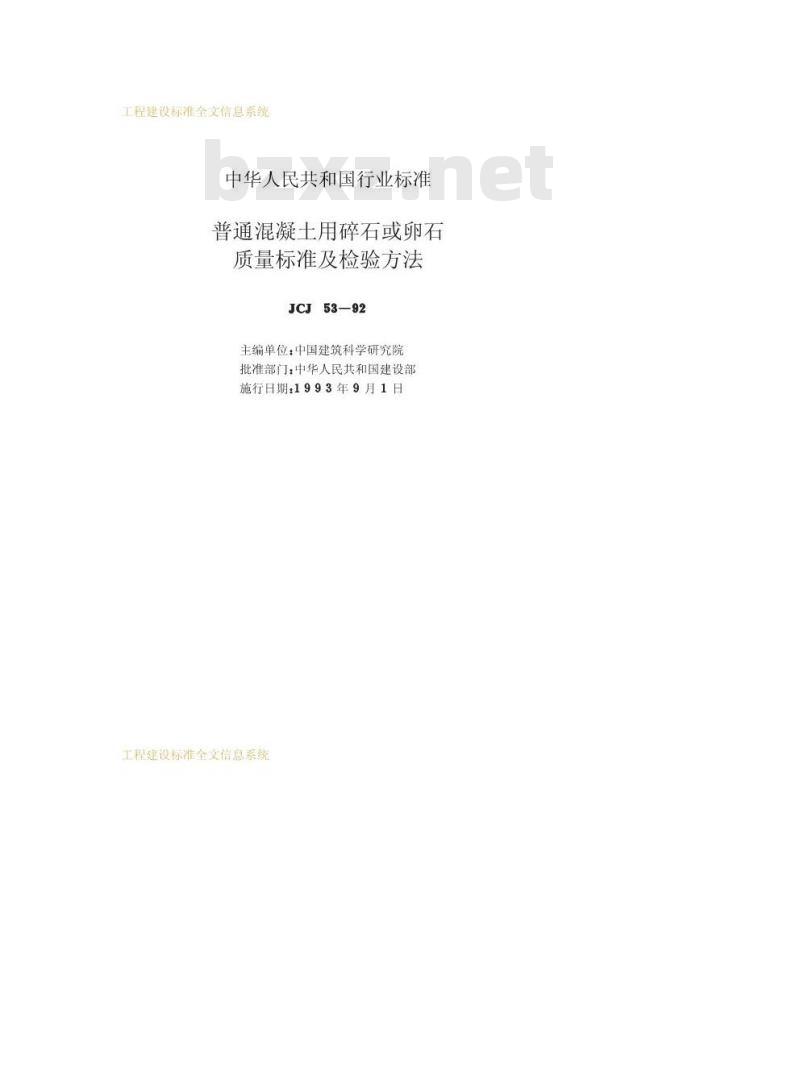

中华人民共和国行业标准
普通混凝土用碎石或卵石
质量标准及检验方法
JCJ53-92
主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：1993年9月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

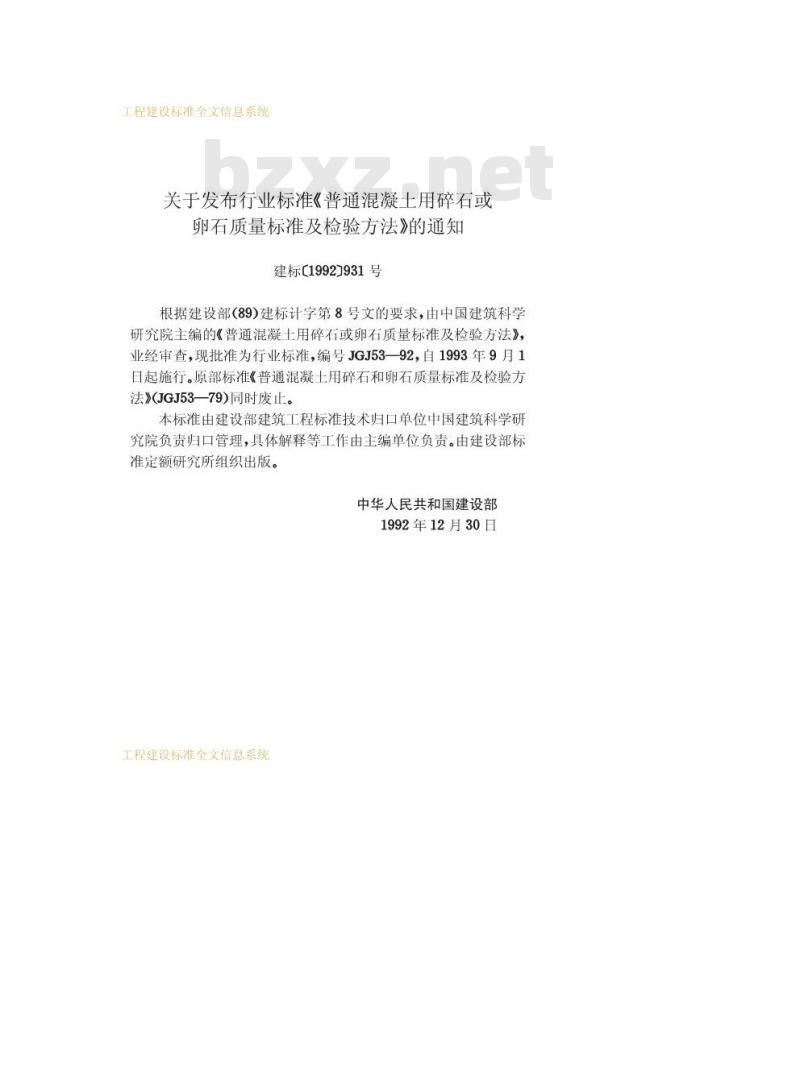

关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标[1992]931号
根据建设部（89)建标计字第8号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号JGJ53—92，自1993年9月1日起施行。原部标准《普通混凝土用碎石和卵石质量标准及检验方法》(JGJ53—79)同时废止。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。由建设部标准定额研究所组织出版。
中华人民共和国建设部
1992年12月30日
工程建设标准全文信息系统
工程建设标准全文信息系统

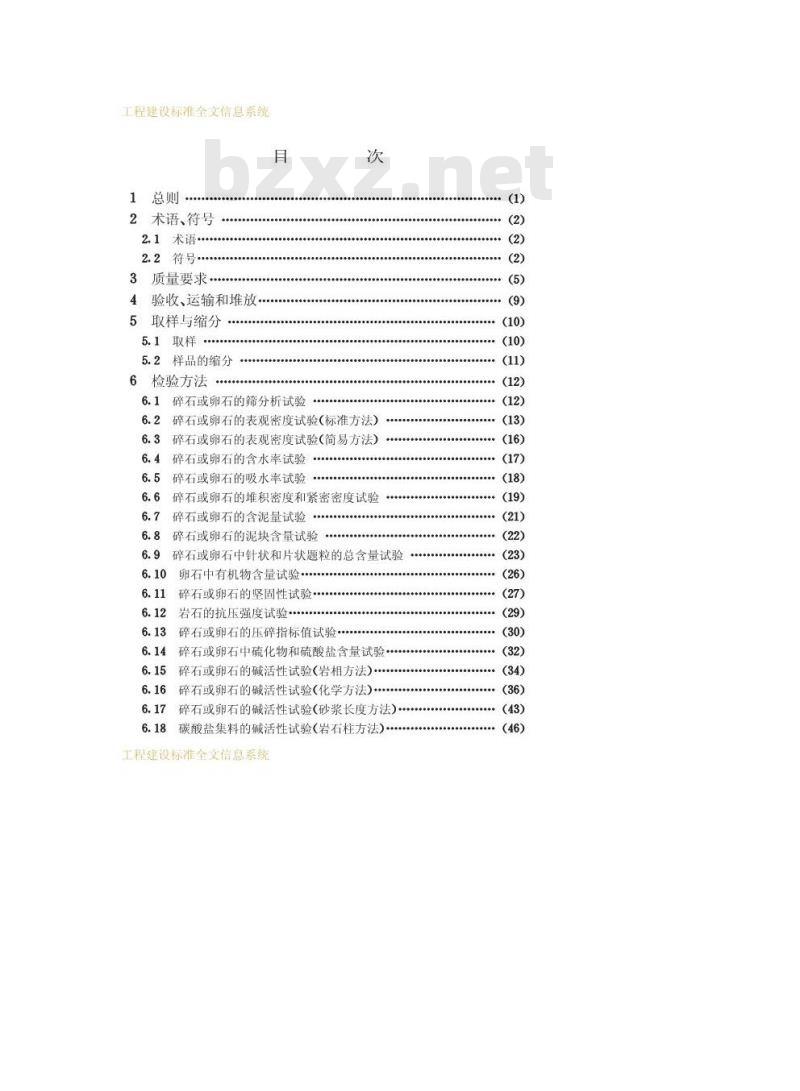

2术语、符号
2.1术语·
2.2符号
3质量要求·
4验收、运输和堆放·
5取样与缩分
5.1取样
5.2样品的缩分
6检验方法
碎石或卵石的筛分析试验
碎石或卵石的表观密度试验（标准方法)碎石或卵石的表观密度试验（简易方法）碎石或卵石的含水率试验
碎石或卵石的吸水率试验
碎石或卵石的堆积密度和紧密密度试验..+
碎石或卵石的含泥量试验
碎石或卵石的泥块含量试验
碎石或卵石中针状和片状题粒的总含量试验卵石中有机物含量试验
碎石或卵石的坚固性试验
岩石的抗压强度试验
碎石或卵石的压碎指标值试车
碎石或卵石中硫化物和硫酸盐含量试验6.15
碎石或卵石的碱活性试验（岩相方法）：6.16碎石或卵石的碱活性试验（化学方法）6.17碎石或卵石的碱活性试验(砂浆长度方法)6.18碳酸盐集料的碱活性试验（岩石柱方法)工程建设标准全文信息系统
·（10)
（11)
（18)
（19)
·（21)
（36)
（43）
（46)
工程建设标准全文信息系统
碎石或卵石检测报告表
附录A
附录B
本标准用词说明
附加说明
工程建设标准全文信息系统
666oee6e66696696696666
（49)
工程建设标准全文信息系统
标准。
为合理使用碎石或卵石、保证普通混凝土的质量，制订本本标准适用于一般工业与民用建筑和构筑物中制作普通混凝土用最大粒径不大于80mm的碎石或卵石的质量检验。3碎石或卵石的质量检验，除应符合本标准外，尚应符合国1.0.3
家现行有关标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
术语、符号
2.1.1碎石一一由天然岩石或卵石经破碎、筛分而得的粒径大于5mm的岩石颗粒。
2.1.2卵石一一由自然条件作用而形成的，粒径大于5mm的岩石颗粒。
2.1.3针、片状颗粒一一凡岩石颗粒的长度大于该颗粒所属粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒。平均粒径指该粒级上、下限粒径的平均值。2.1.4含泥量一一粒径小于0.080mm颗粒的含量。2.1.5泥块含量一一集料中粒径大于5mm，经水洗、手捏后变成小于2.5mm的颗粒的含量。
2.1.6压碎指标值一一碎石或卵石抵抗压碎的能力。2.1.7坚固性一—碎石或卵石在气候、环境变化或其他物理因素作用下抵抗碎裂的能力。
2.1.8碱活性集料一一能与水泥或混凝土中的碱发生化学反应的集料。
质量。bzxZ.net
表观密度一一集料颗粒单位体积(包括内部封闭空隙)的堆积密度一一集料在自然堆积状态下单位体积的质量。紧密密度一一集料按规定方法颠实后单位体积的质量。2.2
1p—表观密度。
工程建设标准全文信息系统
工程建设标准全文信息系统
含水率，吸水率。
OweCwa
P1,P——堆积密度，紧密密度。2.2.3
e，0e1—含泥量及泥块含量。
—一碎石或卵石中针、片状颗粒含量。2.2.6
3。——碎石或卵石的压碎指标值。2.2.7e——试件在t天龄期的膨胀率。est——试件浸泡t天的长度变化率。2.2.8
工程建设标准全文信息系统
工程建设标准全文信息系统
级配情况
连续粒级
80~100
95~100
90~100
95~100
90~100
95~10090~100
95~100
95~100
85~100
95~100
95~100
注：公称粒级的上限为该粒级的最大粒径。工程建设标准全文信息系统
碎石或卵石的颗粒级配范围
累计筛余按重量计(%)）
筛孔尺寸（圆孔筛)(mm）
85~100
95~100
80~100
95~100
75~100
70~100
工程建设标准全文信息系统
质量要求
碎石或卵石的颗粒级配，应符合表3.0.1的要求。（表见4页）
单粒级宜用于组合成具有要求级配的连续粒级，也可与连续粒级混合使用，以改善其级配或配成较大粒度的连续粒级。不宜用单一的单粒级配制混凝土。如必须单独使用，则应作技术经济分析，并应通过试验证明不会发生离析或影响混凝土的质量。颗粒级配不符合表3.0.1要求时，应采取措施并经试验证实能确保工程质量，方允许使用。3.0.2
2碎石或卵石中针、片状颗粒含量应符合表3.0.2的规定。针、片状颗粒含量
混凝土强度等级
针、片状颗粒含量，
按重量计（%)
大于或等于C30
小于c30
等于及小于C10级的混凝土，其针、片状颗粒含量可放宽到40%。
碎石或卵石中的含泥量应符合表3.0.3的规定。碎石或卵石中的含泥量
混凝土强度等级
含泥量按重量计(%)
大于或等于C30
小于c30
对有抗冻、抗渗或其它特殊要求的混凝土，其所用碎石或卵石的含泥量不应大于1.0%。如含泥基本上是非粘土质的石粉时，含工程4建设标准全文信息系统
工程建设标准全文信息系统
泥量可由表3.0.3的1.0%、2.0%，分别提高到1.5%、3.0%，等于及小于C10级的混凝土用碎石或卵石，其含泥量可放宽到2.5%。
碎石或卵石中的泥块含量应符合表3.0.4的规定。碎石或卵石中的泥块含量
混凝土强度等级
泥块含量按重量计(%)
大于或等于C30
小于c30
有抗冻、抗渗和其它特殊要求的混凝王，其所用碎石或卵右的泥块含量应不大于0.5%，对等于或小于C10级的混凝土用碎石或卵石其泥块含量可放宽到1.0%。3.0.5碎石的强度可用岩石的抗压强度和压碎指标值表示。岩石强度首先应由生产单位提供，工程中可采用压碎指标值进行质量控制，碎石的压碎指标值宜符合表3.0.5一1的规定。混凝土强度等级为C60及以上时应进行岩石抗压强度检验，其他情况下如有怀疑或认为有必要时也可进行岩石的抗压强度检验。岩石的抗压强度与混凝土强度等级之比不应小于1.5，且火成岩强度不宜低于80MPa，变质岩不宜低于60MPa，水成岩不宜低于30MPa。碎石的压碎指标值
岩石品种
水成岩
变质岩或深成的
火成岩
火成岩
混凝土强度等级
C55~C40
≤C35
C55~C40
≤C35
C55~C40
≤C35
表3.0.5-1
碎石压碎指标值(%)
注水成岩包括石灰岩、砂岩等。变质岩包括片麻岩、石英岩等。深成的火成岩包括花岗岩、正长岩、闪长岩和橄榄岩等。喷出的火成岩包括玄武岩和辉绿岩等。
工程建设标准全文信息系统
工程建设标准全文信息系统
卵石的强度用压碎指标值表示。其压碎指标值宜按表3.0.5～2的规定采用。
卵石的压碎指标值
混凝土强度等级
压碎指标值(%)
C55~C40
表3.0.5—2
≤C35
碎石和卵石的坚固性用硫酸钠溶液法检验，试样经5次循环后，其重量损失应符合表3.0.6的规定。碎石或卵石的坚固性指标
混凝土所处的环境条件
在严寒及寒冷地区室外使用，并经常处于潮湿或干湿交替状态下的混凝土
在其它条件下使用的混凝土
循环后的重量损失(%)
有腐蚀性介质作用或经常处于水位变化区的地下结构或有抗疲劳、耐磨、抗冲击等要求的混凝士用碎石或卵石，其为重量损失应不大于8%。
3.0.7碎石或卵石中的硫化物和硫酸盐含量，以及卵石中有机杂质等有害物质含量应符合表3.0.7的规定。碎石或卵石中的有害物质含量
硫化物及硫酸盐含量
（折算成SO3，按重量计）
卵石中有机质含量
（用比色法试验）
质量要求
颜色应不深于标准色。
如深于标准色，则应配制成
混凝土进行强度对比试验，
抗压强度比应不低于0.95。
如发现有颗粒状硫酸盐或硫化物杂质的碎石或卵石，则要求工程6设标准全文信息系统
