【AQ安全生产行业标准】 危险场所电气防爆安全规范

本网站 发布时间: 2023-05-31 19:36:45
  • AQ 3009-2007
  • 现行

基本信息

  • 标准号:

    AQ 3009-2007

  • 标准名称:

    危险场所电气防爆安全规范

  • 标准类别:

    安全行业标准(AQ)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    1.27 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

AQ 3009-2007.Safety criterion for electrical apparatus in hazardous areas.
1范围
AQ 3009规定了爆炸性气体或可燃性粉尘环境中电气设备的选型、安装、使用维护的安全要求及检查程序。
AQ 3009不适用于下列环境:
-煤矿井下;
-炸药的制造和加工场所;
-医疗室。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 3836. 1-2000 爆炸性气体环境用电气设备 第 1部分:通用要求(eqv IEC 60079-0: 1998)
GB 3836.3-2000 爆炸性气体环境用电气设备 第 3部分:增安型"e"(eqv IEC 60079-7 :1990)
GB 3836.4-2000 爆炸性气体环境用电气设备 第4部分:本质安全型“i”(eqv IEC 60079-11:1999)
GB 3836.5-2004 爆炸性气体环境用电气设备 第 5部分:正压外壳型“p"(M0D IEC 60079-2:2001)
GB 3836. 13-1997 爆炸性气体环境用电气设备 第 13部分:爆炸性气体环境用电气设备的检修(eqv IEC 60079 19:1993)
GB 3836. 14-200爆炸性气体环境用电气设备 第14部分:危险场所分类(idt IEC 60079- 10: 1995)
GB 3836. 15-2000 爆炸性气体环境 用电气设备 第 15部分:危险场所电气安装(煤矿除外)(eqv IEC 60079-14:1996)
GB12476.1-2000 可燃性粉尘环境用电气设备 第1部分:用外壳和限制表面温度保护的电气设备(idt IEC 61241-1-1:1999)
GB 12476.2-2006 可燃性粉尘环境用电气设备 第1部分:用外壳和限制表面温度保护的电气设备第2节:电气设备的选择、安装和维护(idt IEC 61241-1-2:1999)
GB/T 14823.1-1993 电气安装用导管特殊要求金属导管(eqv IEC 60614-2-1:1982)
GB 16895 建筑物电气装置
GB/T 18380. 1~18380.3-2001 电缆在火焰条件下的燃烧试验(idt 1EC 60332)
GB 50058-1992 爆炸和火灾危险环境电力装置设计规范
IEC 60364 建筑物电气装置
1SO 4225:1994 空气质量一般特性词汇

标准内容标准内容

部分标准内容:

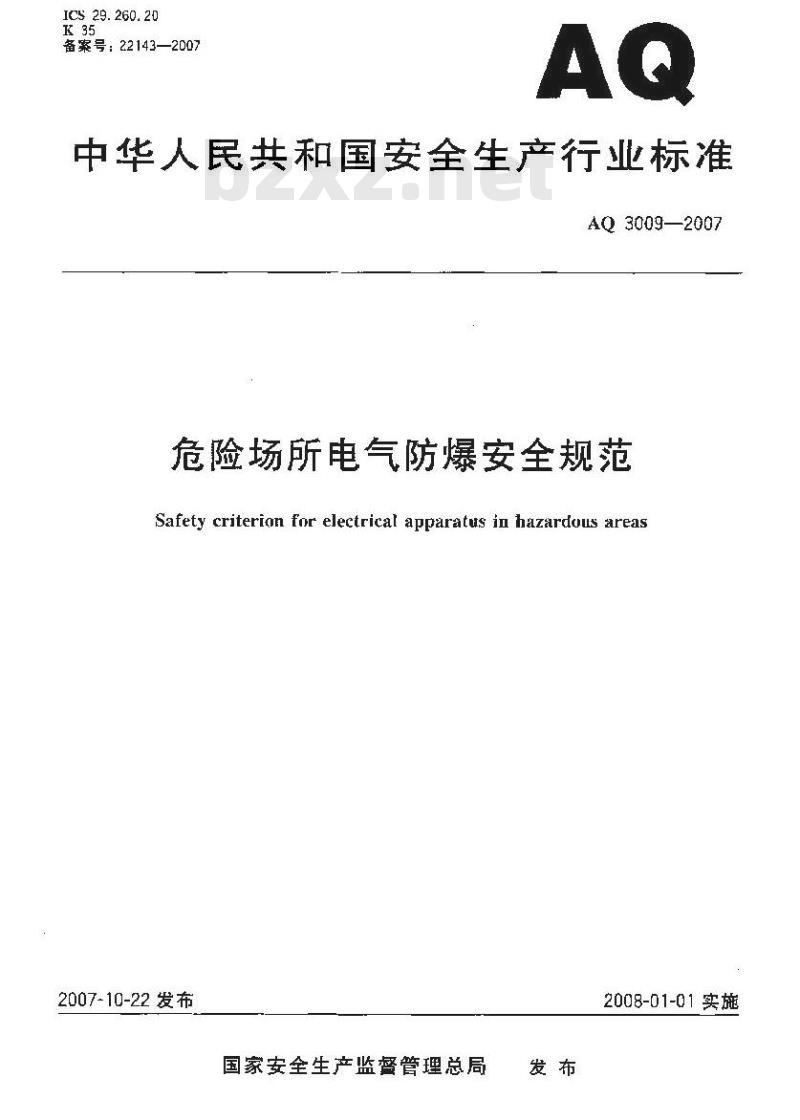

ICS 29. 260. 20
备案号:22143—2007
中华人民共和国安全生产行业标准AQ 3009—2007
危险场所电气防爆安全规范
Safety criterion for electrical apparatus in hazardous areas2007-10-22发布
国家安全生产监督管理总局
2008-01-01实施

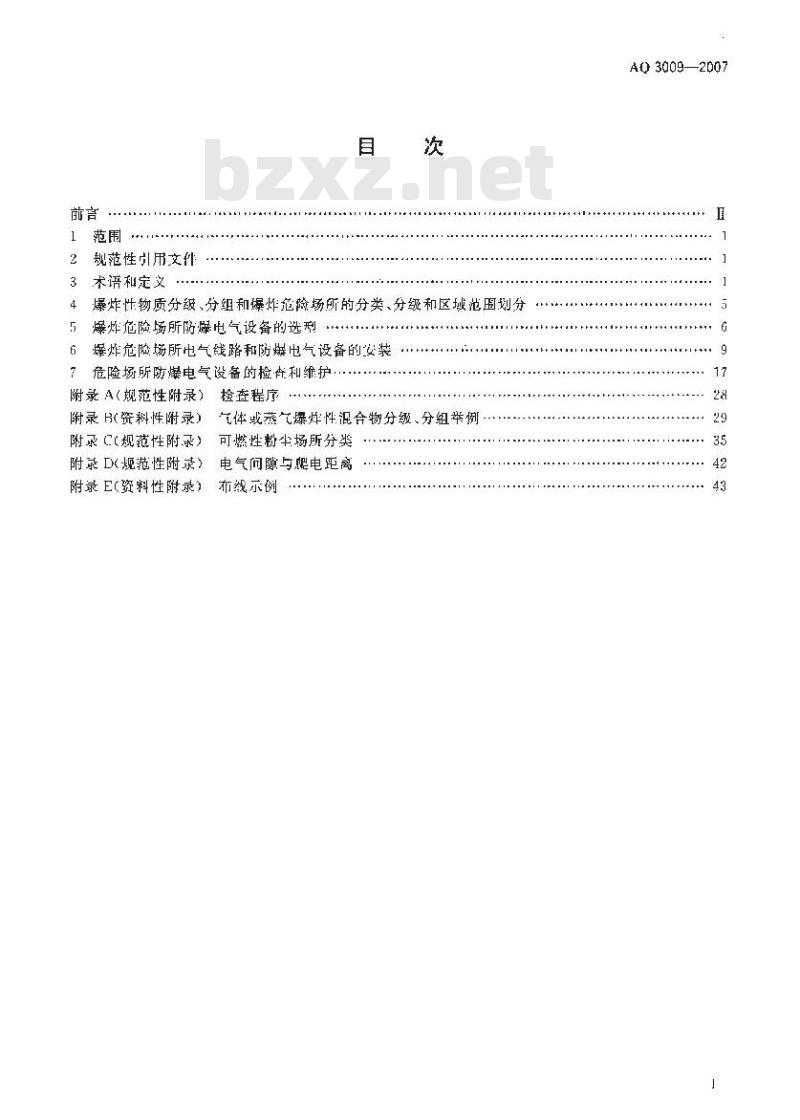

2规范性引用文件
3术语和定义
爆炸性物质分级、分组和爆炸危险场所的分类、分级和区域范围划分4
爆炸危险场所防爆电气设备的选型*1116爆炸危险场所电气线路和防爆电气设备的安装?危险场所防爆电气设备的检低和维护..附录A(范性附录)检查程序
附录H(资料性附录)
气体或蒸气爆炸性混合物分级、分组举例附录((规范性附录)可燃性粉尘场所分类附录D规范性附录)电气问隙与爬电距离附录 E(资料性附录))布线示例-TYKAONIKAa
AQ3009—2007
AQ3009—2007

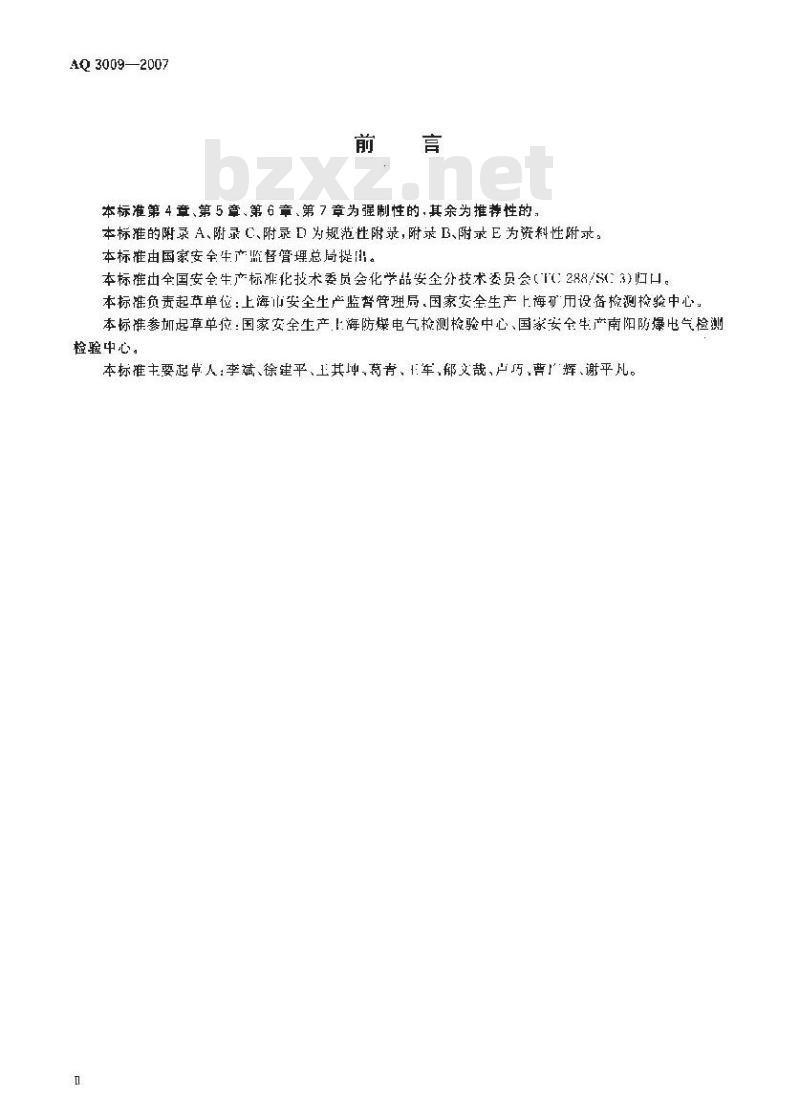

本标准第 4 章、第 5 章,第 6 章、第 7 章为强制性的,其余为推荐性的本标的附录A、附录C、附录D为规范性附录,附录B、附求E为资料性谢求本标准由国家安全牛产监督管理总局提山。本标崔由全国安全生产标准化技术委员会化学品安全分技术委员会((:288/S:3)归口。本标准负责起草单位:上海市安全生产监管理局.国家安全生产上海矿用设备测检验中心本标谁参起草单位:国家安全生产.上海防爆电气检测检验中心、国家安全牛产南阳防爆电气检测检验中心。
本标推主要起草人:李斌、徐笙平、王其坤,葛青、军郁文哉、户巧,曹广辉、谢平凡。1范围

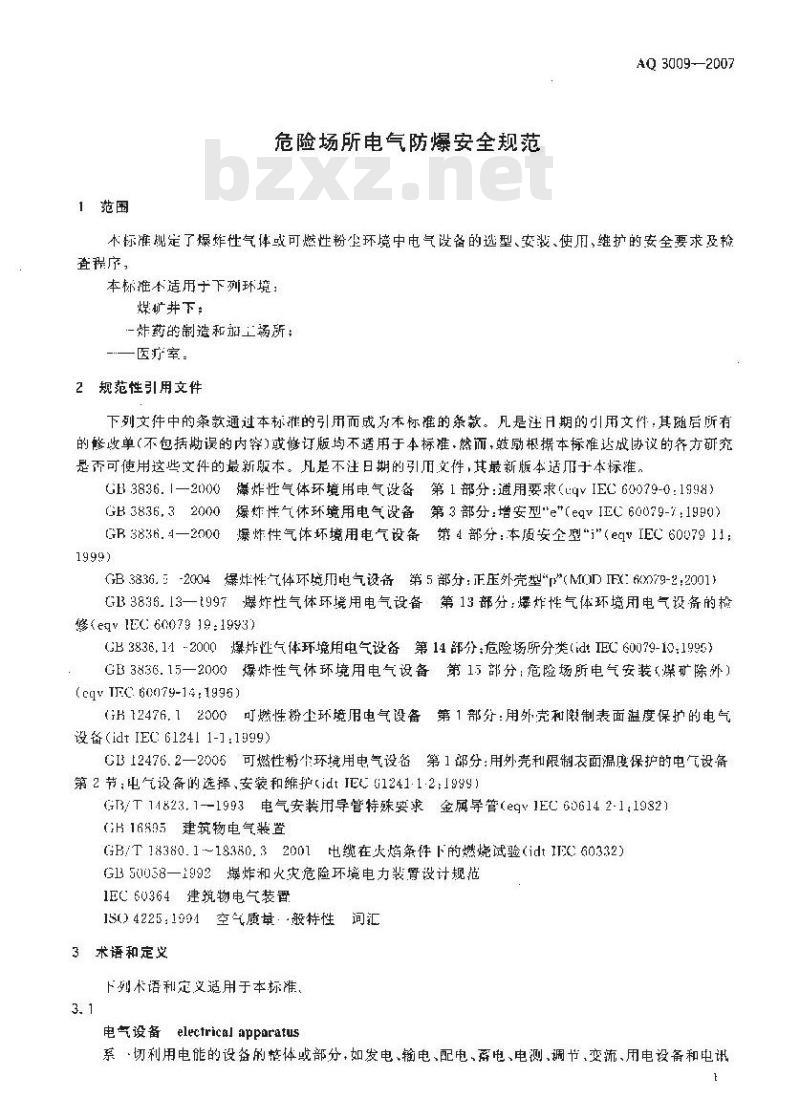

危险场所电气防爆安全规范
AQ 3009-—2007
术标准规定了爆炸性气体或可燃性粉尘环境中电气设备的选型、安、使用、维护的安全要求及检查程序,
本标推个适用于下列环境:
煤扩井下:
炸药的制造和加上场所
医疗室.
2规范性引用文件
下列文件中的条款通过本标雅的引用而成为本标谁的条款。凡是注期的引用文件:其后所有的修收单(不包括勘误的内穿)或修订版均不适用于本标准、然而,鼓励根据本标准达成协议的许方研究是否可使用这些文件的最新版本。凡是不注日期的引而支件,其最新版本适而于本标准。GB3836.—2000炸性气体环境用电气设备第1部分:道用要求(u9IEC60079-0:1998)GB3836,32000爆炸性气休环境用电气设备:第3部分:增安型e\(e9VIEC60079-7:1990)GR3836.4—2000爆炸性气体环境用电气设备第4部分:本质安企型\\(ec1VIEC6007911:1999)
GB3836.:-2004爆炸性气体环境用电气设备第5部分:正压外壳型p(MODIFX:6X079-2:2001)G13836.13一1997爆炸性气体环境用电气设备第13部分:爆炸性气体环境用电气设备的检修(eqv lEC 60079 19:1993)
(GB3836,11-2000爆炸性气体环境用电气设备:第14部分:危险场所分类(idtEC60079-10.1995))CB3836.15一2000爆炸性气休环境用电气设备第15部分:危险场所电气安装(煤矿除外)(cqv TFC 60079-14:1996)
(H12476.12000可燃性粉尘环境用电气设备第1部分:用外壳和限制表面温度保扩的电气设备(idtIEc:612411-1:1999)
CB12476.2一2005可燃性粉小环境用电气设爸第1部分:用外壳利限制衣面温度保护的电气设备第2节:电气设备的选择,安装和维护GB/T18380.118380.32001电缆在火焰条件下的燃烧试验(idtIFC60332)G1350058—1992爆炸和火灾危险环境电力装胃设计规范1EC60364建筑物电气装置
1S014225:1994空气质:般特性词汇3术语和定义
下列术语利定义适用于本标准。3.1
electricalapparatus
电气设备
系切利用电能的设备的整体或部分,如发电、输电、配电、再电、电测、调节、变流、用电设备和电讯HTYKAONTKACa
AQ 3009--2007

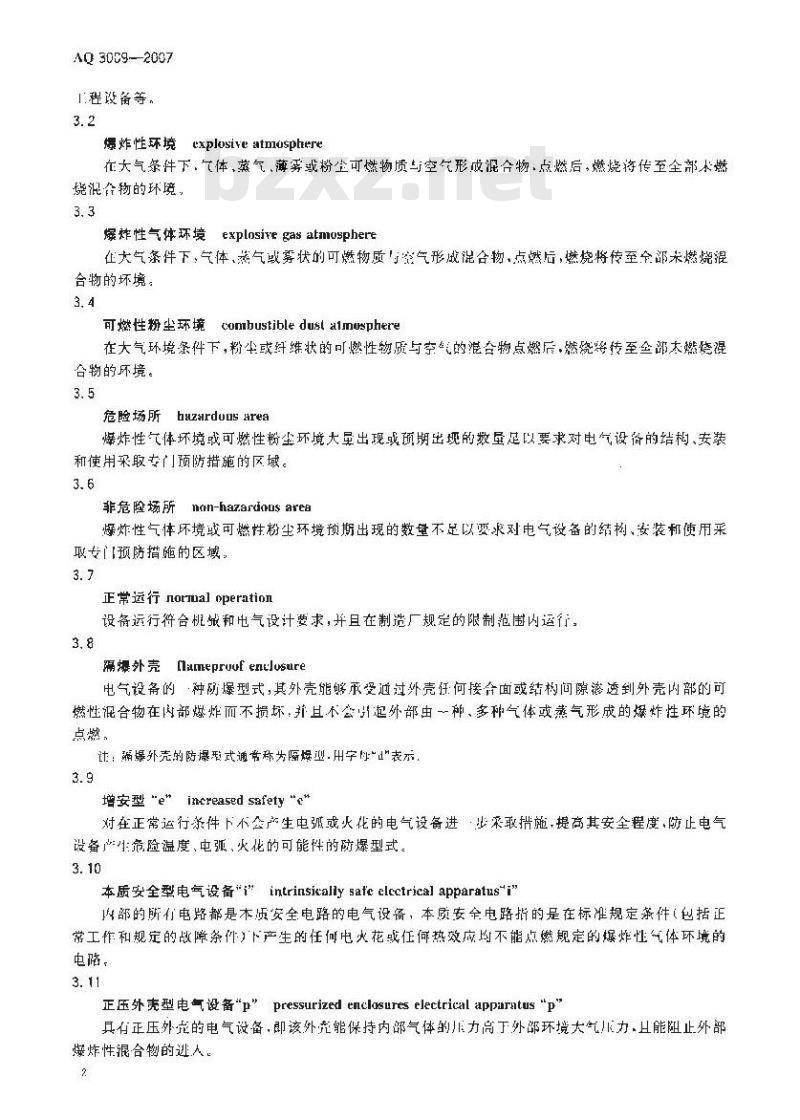

工程设备等,
爆炸性环境xplosiveatmiosphere在大气条件下,气体,蒸气、薄雾或粉尘可燃物质与空气形成混合物·点燃后,燃烧将传至全部术燃烧混台物的环境,
爆炸性气体环境explosivegasatmosphere在大气条件下,气体,蒸气或雾状的可燃物质与空气形成混合物,点燃后,燃烧将传至全部未燃烧混合物的坏境:
可燃性粉尘环境combustible dusl almusphere在大气环境条件下,粉尘或纤维状的可燃性物质与空气的港合物点燃后.燃烧将传至全部太燃烧混合物的胚境,
危险场所bazarduusarea
爆炸性气体坏境或可燃性粉尘环境大出现或预期出现的数屋足以要求对电气设备的结构、安装和使用采取专门预防措施的区域。3.6
fnan-hazardous ares
非危险场所
爆炸性气体环境或可燃性粉尘环境预斯出现的数堂不足以要求对电气设备的结构,安装和使用采取专门预防措施的区域。
正常运行normal operation
设备运行符合机城和电气设计要求,并且在制造厂规定的限制范围内运行,3.8
隔爆外壳[lamepruofenelusure
电气设备的种防爆型式,其外壳能够承受近过外壳任何接命面或结构间隙渗透到外壳内部的可燃性泥合物在闪部爆炸而不损坏:并且不会起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃,
计:瑞爆外壳的防爆形式通带称为隔爆型.用字呼“山\表示,3.9
增安型“eincreased safety\e\对在正常运行杀件下不会产生电弧或火花的电气设备进出案敢措施.提高其安全度,防止电气设备产危险温度、电弧、火花的可能性的防爆型式。3.10
本质安全型电气设备\i\intrinsically safe elcctrical apparatus\i\部的所有电路都是本质安全电路的电气设备,本质安全电路指的是在标准规定件(包括正常工作和规定的故障条件)下产生的任何电火花或任何热效应均不能点燃规定的爆炸性气体环境的电路,
正压外壳型电气设备\p”pressurized enclasures electricalapparatus“p兵有正压外克的电气设备,即该外充能保持内部气体的正力高下外部环境大气力·且能阻止外部爆炸性混合物的逊人。
油浸型电气设备\uoil-immersionelectricalapparatus\o”AQ3009—2007
·种将电气设备或气设备的部件整个浸在油或其他保护液中,使设备不能够点燃液面以上或外壳外面的凝炸性混合物的电气设备,3. 13
充砂型电气设备\g”powderfiulingelectricalapparatus\q”一种外壳内充填沙粘或H他填充材料·痤之在规定的使用条件下亢内产牛的电弧、传播的火焰、外完壁或填充材料表面的过热均不能点燃周围爆炸性混合物的电气设备,3.14
浇封型电气设备“m”encapsulationelertricalpparalusm”·种将整台设备或部分浇封在浇封剂中,在正常运行和认可的过载或认可的故障下不能点燃周围的爆炸性混合物的电气设备。
n型电气设备\n”non-sparking elertrical appatatus\n”一种在正常运行时或标准、制造厂规定的异常条件下,不会产生引起点燃的火花或超过温度组别限制的最高表面温度的电气设备。3.16
维护 mainlenance
将产品保持在或恢复到符合有关技术条件要求的状态并实现其要求功能的综合活动:3.17
检查inspection
为了获敢设备运行状态安全可靠的结论而采取的不拆卸或同部拆卸设备,并辅以些测试措施而进行的详细捡查活动。
目视检查visual inspection
用肉眼而不用检测设备或1其来讯别明显缺损的检查,如螺轻丢失,3. 17. 2
一般检查(专业)close inspeclion他括月视检查以及使用检测设备,如活(必要的地方)和「其才能识别明显缺损的检查如螺抢松动,注:一段检查一段不要求打于外无或设备断也。3. 17. 3
详细检查detailedinspection
包括般检套以及只行打开外壳和/或(必要时)采用工具或检测设备才能识别明显缺摄的检查,如接线蹶子松动,
初始检查initlalinspection
所有的电设备、系统和装置在投人运行前的检查3. 17. 5
定期检查periodicinspertion
对所有的电气设备、系统和装置进行的例行检查。3. 17.6
连续监督continuoussupcrvisian由在专业安装及其使用环境方面有经验的专业技术人员进行的经带保养,检贷,管理,监控和维修3
HTYKANIKAa
AQ3009—2007
电气装置以便保持装暂的防爆性能处于良好状态。3.18
在大气中依靠自身重量可沉淀下来.但也可持续悬浮在空气中一段时间的固体微小颗粒(包括1SO4223巾定义的粉尘和颗粒),
可燃性粉尘combustibledust
与空气混合后可能燃烧或问燃,在常温常压下与空气形成爆炸性泥合物的粉尘。3.20
导电粉尘condutive dust
电阻系数等于或小丁 1×10″α·m的粉尘,纤维或扬物3.21
粉尘层的最低点燃温度mininum ignition temperature of 且 dust liyer规定厚度的粉尘层在热表面上发生点燃的热表面的最低温度。3. 22
粉尘云的最低点燃温宽minimum ignitiun lemperalureofa dust cloud炉内空气中所含粉尘云出现点燃时炉子内壁的最低温度,3.23
防粉尘点燃dust ignitinn protection国家标准GB12176.1规定的适用于电气设备上有关避免粉尘层或粉尘云点燃的所行措施(如防正粉尘进人和限制表面温度)
该标准包含了A兜和B型两种不同型式的电气设备。这两种型式H行相同的保护水平,3.24
坐密外壳dusltight enelosure
能够阻止所在可见粉颗粒进人的外壳。3.25
防尘外壳dust-protected enciosnre不能完全阻止粉尘进入,但其逊入量不会妨碍设备安全运行的外壳。粉尘不应堆积在该外壳内品产生点燃危险的位置上,
最高表面温度maximum surface temperalure气体最高表面温度指中气设备在允许的最不利条件下运行时,H丧而或任一部分可能达到的并有可能引燃周围爆炸性气体坏境的最高温度粉尘最高表面温度指在规定的无粉尘或有覆盖粉尘条件下战验时,电气设备表面的任何部分所达到的最高温度、
注:该温度是在试验条件下所达到的。由于粉牛的隔热性,该温虑随若粉尘厚度的增加而升高3. 27
允许的最高表面温度maximum[ermissible surfacetempcratore为了避免粉少点燃,在实际运行中允许电气设备表面适到的最高温度。而允许的最高表面温度取决下粉牛的类型、层厚和采用的安全系数。3.28
符号\U\”\u\symhol
一种加在防爆合格证编号后的表明该产品为Lx元件的符号。4
符号\x\“x\sybol
一种加在防爆合格证编号后的表明其安全使用特定条件的符号。3.30
证书 certificate
AQ3009—2007
用于确定设备符合标推的要求,型式试验和造应的例行试验的文件。证书可以针对E设备或Ex元件。
4爆炸性物质分级、分组和爆炸危险场所的分类、分级和区域范围划分4. 1爆炸性物质分级与分组
4. 1. 1爆炸性气体的分级和分组4.1.1.1爆炸性气体应按其最大试验安全间源表最大试骏安全间陈(MESG)和最小安全点燃电流比(MICR)分级级别
最大试验安全问隙(MESG)/
Trirtl
0.5MESG0.
爆炸性气体应按引燃温度分绍,并应符台表2的规定。表 2 引燃温度分组
4. 1. 1. 3爆炸性气体分级,分组举例参见附录 B.4.1.2可燃性粉尘的分类和分组
4. 1. 2. 1可燃性粉尘的分类
最小点燃电流比0.45MJCR.0.3
引燃温度
305-1≤150
200300
135:200
100135
85.t≤:100
可燃性粉尘按其导电特,可分为导电粉尘和非导电粉尘两种类型。4.1.2.2可燃性粉尘的分组
可燃性粉尘按其最低点燃温度进行分组,具体分组方法同爆炸性气体引燃温分组。可燃性粉尘的点燃温度分为粉尘与空气混合物最低点燃温度(粉尘云最低点燃温度,T)和粘尘层最抵点燃温度。
粉尘层最低点燃温度通常义分为粉它层厚度为5mm的最低点燃温(Tm)和粉尘层厚度为5
-TYKAONIKAa
AQ 3009--2007
12.5 mn的最低点燃温度(T23mm)。4.2爆炸危险场所的分类,分区和区域范围划分4.2.1爆炸危险场所的分类
爆炸危险场所按爆炸性物质的物态.分为气体爆炸危险场所和粉尘爆炸危险场所两类:4.2.2爆炸危险场所的分区和区域范围划分4. 2.2. 1爆炸性气体环境的分区根据爆炸性气体环境出现的频率和持续时间把危险场所分为0区.1区和2区二个区域等级。4. 2. 2. 1. 1 0区
爆炸性气体环境连辫出现或良时问在的场所,4. 2.2. 1. 2 1 区
在止带运行时,町能出现爆炸性气体环境的场所:4. 2. 2. 1. 32 区
在正常运行时,不可能出现爆炸性气体环境·如果山现也是偶尔发生并且仪是短时间存在的场所。
4.2.2.2爆炸性气体环境的区域范围划分爆炸性气体环境的区域划分应根据生产实际情况按照GB3836.14一2000和GB50058一1992避行。
4.2.2.3可燃性粉尘环境的分区
根据可燃让粉尘/空气混合物出现的频率和持续时间及粉尘层厚度可燃性粉小坏境可分为20区、21区和22区二个区域等级。
4. 2. 2. 3. 1 20 区
在正常运行过程小可燃性粉牛连续出现或经常出现,H效量足以形成可燃性粉坐与空气混合物和/或可能形成光法控制和极厚的粉尘层的场所及容器内部。4. 2. 2. 3. 2 21 区
在正常运行过程中,可能让现的粉尘数草足以形成可燃性粉尘与空气混合物但未划人20区的场所。该区域包括:充人惑排放粉尘点直接相邻的场欢,出现粉尘层和正常操作情说下可能产生可燃度的可燃性粉尘与空气混合物的场所。4. 2. 2. 3. 3 22 区
在异常条件下,可燃性粉尘云偶尔出现并且只是短时问存在,或叫燃性粉尘偶尔出现堆积,或可能存狂粉尘层龙且产生间燃性粉尘空气混合物的场所。如果不能保证排除可懿性粉尘堆积或粉尘层时,则应划分为21区。
4.2.2.4可燃性粉尘环境的区域范围划分可燃性粉尘的区域划分川按照附录(的规定进行。5燃炸危险场所防爆电气设备的选型5.1选型原则
防爆电气设备的选型原则:
)防爆电气设备的选型原则是安全町靠、经济合理:b)防爆电气设备应根据爆炸危险区域的等级和爆炸危险物质的类别、级别和组别选型,5.2爆炸性气体环境用电气设备选型5.2.1根据区域类别选型
爆炸栏气体环境用电气设备根据区域类别选型成符合表3要求。e
适用爆啡危龄区域
表3气体操炸危险场所用电气设备防爆类型选型卓气设备防操型式
本质安全型(ia级)
为C区设计的特殊型
下0区的防燥型
本质安金型(ib级)
南爆型
瞻安型
正压外完型
油浸型
充砂型
浇封型
为 1 区设计的特殊型
适用于{区和1区的防强型式
正压外壳型
为 2区没计的持殊型
AQ3009—2007
防爆标志
Expx.Expy
FxnA.Exnt..ExnR.Fxnt.Exnz
往1:对于标有\s\的特殊型设备,应根据设备1标明适用的区域券型选用,片注意设备安装和使用的持殊条件,注2:根据我国的实际性况,充许作1区中使用的““型设备仅限于:一在正带运行中不产生火忙,电匹或危险湿度的接线盒和接线箱,包括王依为\d\或\n\型,接毁部分为\\型的电气产品:
配置,有合造势保护装置(见,GB 3836. 320eU 附录 D>的~e\型低压异步电动机(片动额签和环境紊件恶劣者除外):
-单插头”\型荧光灯,
注3:用正压保护的防爆型式:
px型止压-
正压保护
PY型正压
x型正注
驻1:符号:
一将正压外壳内的危险分类以1区降至非范险,或从类(煤矿井下危险区域)降至非危险的格正玉外壳本的危险分类从1区降至?区的正压保护。-将正外壳内的危险分类从?区降至危险的正[保护。无火花设备:
有火花设备,触头采斥除眼制乎吸外完、能量限制和 T-正压之外的适当保护:R---限制呼吸外克;
L—-限制能量设备;
2一只有n正东外壳
5.2.2根据气体或蒸气的引燃温度选型电气设备成按其最高表面温度不超过叫能出现的任何气体或蒸气的引燃温度选型。电气设备上温度组别标志意义见表4。如果电气设备末标尔环境温度范闹,设备应在:20℃~.十40℃度范围内使用。如果电气设备标志了该温度范围,没备只能在这个范围内使用。-TYKAONIKAa
AQ 3009—2007
表4温度组别、引燃温度和允许的设备温度组别之间的关系危险场所要求的温度组别
5. 2. 3根据设备类别选型
气体或蒸气的引燃溢度
防壤型式为\e\“rn\、“n”\\和\q”的电气设备应为I美设备,充许约设备温使组别
TI--16
Ts~e
T4--T6
T5--TG
防爆型式为\\和\j\的电气设备是川A、ⅡB、且C类设备,并按表进行选型.防爆型式为“\的电气设备应为山类设备·如果它包括密封断路装置,非故照元件或限能设备或电路,那么该设备应是亚A、IBⅡ类;并且按表5进行选型,表5气体/蒸气分类与设备类别间的关系气体/蒸气分类bzxz.net
5.2.4外部影响
设备类别
IA,IB或IC
电气设备的选型和安装,应考虑防止外部影响(例如化学作用.机械作用、热、电气,潮湿)对防爆性能产生不利的影响。
应有防止,异物垂直落人亿式安装电机通风口内的措施。5.3可燃性粉尘环境用电气设备选型5. 3. 1根据粉尘环境区域和粉尘类型选型可燃性粉尘环境用电气设备根据粉尘环境区域和粉尘类型选型见表.表白防粉尘点燃电气设备的选择电气设备类型
5.3.2根据粉尘点燃温度选型
粉尘类型
导电粉尘
非导电粉尘
导电粉尘
非导电粉尘
20区或2区
)[P A20 DIP A21
D1P A20 DI1' A2]
DIP B20成DIP 1321
DP B20 最 DIP L21
P A21 (I18X)
DIP A22 或 DII' A21
11PB21
防粉尘点燃设备的最高表面温度(T.或T,)逝常直接标温度值,或按表4标温度组别(T1-T6)或两者都标。
对于A型设备,H最高表面温腹应不超过相关粉尘云最低点燃温度(以℃为单位的2/3.即T2/3 TI:当存在粉尘层厚度至 5 rmIm 时,其最高表面温湿变不应超过相关粉尘层厚度为 5 mLT1 的最低点燃温度减去75K,即TmTnm75K,取两者较小值对于B型设备,其最高表面温度应不超过相关粉尘云最低点燃温度(以为单位)的2/3,哪工m2/3T当存在粉尘层厚度至12.5mm时,其最高表面温度不成超过相关粉尘层厚度为12.5mm的最8
低点燃温度减去25K,即Tx5I12mm-25K,取两者较小值AQ3009—2007
设备选型时,对于20区使用粉小层厚度可能超过5m的人型设备,或粉尘层厚度可能超过12.5mr的B型设备,设备允许的最高表面温度必须选-步降低,龙经实验室试验验证确定。对于使用在危险场所的辐射设备和超声波设爷,以及即使使用在安全场所,但其辐射或超声波可能进人危险场所的设备的选择应满足GB12476.2—2006标推规定的要求,6爆炸危险场所电气线路和防爆电气设备的安装6.1爆炸性气体环境电气线路和防爆电气设备的安装6.1.1爆炸性气体环境电气线路的安装爆炸性气体坏境电气线路的安装力式可分为电布线方式和导管布线方式。注:本质安全电路的安装可不按本条的规定。6.1.1.1—般规定
6.1.1.1.1电气线路应数设在爆炸危险性较小的区域或距离释放源较远的位置,避开易受机械摄伤,振动、腐蚀、粉尘积聚以及有危险温度的场所。当不能避开时,应采取预防措施。6.1.1.1.2选用的低压电缆或绝缘导线,其额定电压必须高于线路工作电压,月不得低于500V,绝缘导线必须敷设于导管内。
6.1.1.1.310kV及以下架空线路严禁跨越爆炸性气休环境;架空线与爆炸性气体环境水平距离,不底小于杆塔高度的,5倍:
6.1.1.1.4电巍及其附件在安装时,根据实际情况其位置应能防止受外求机械损伤、魔蚀或化学影响(如辫剂的影响).以及高温作用(对本安全电路见6.1.2.4.4)。如果上述情说不能避免,安装时应来取保护措施。例如,使用导管或对电缆进行选型(为了使其损害降低到最小,可使用铠装电缆、屏蔽线、无缝铝护套线,矿物绝缘金属护套或平刚护套电缆等)。注:衣:5℃.安装时,PVL电继应采取措施防正电缆护套或绝缘材料变报害:6.1.1.1.5无护套单芯电线,除非它们安装在配电盘、外壳或导管系统内,不位用作导电配线6.1.1.1.6设罩电缆的通道、导管、管道或电缆沟,应采取预防措施防止可燃性气体、蒸气或液体从这一区域传播到另一个区域,并且阻止电继沟中可燃性气体,蒸气或液体的聚集,这些措施包括通道,导臂或管道的密封。对于电缆沟,可使用充足的遍风或充砂。导管和在特殊情况下的电缆(如存在压力差)应密封,防止液体或气体在导管或电缆护套内通过。6.1.1.1.7通过危险场所的电路从非危险场所穿过危险场所到另一场所时,您险场所中的管线系统应适合于该区域。
6.1.1.1.8除加热带外,应避免电缆金属铠装/护套与行可燃性气体.蒸气或液体管道系统之间的假然按触,利用电缆上非金属外护套进行离通常可避免这种偶然按触,6.1.1.1.9危险和非危险场所之问墙壁上穿过电缆和导管的开孔应充分密封。例如,用砂密封或用破浆密封
6.1.1.1.10在危险场所中使用的电缆不能有中间接头,当不能避免时,除适合于机械的,电的和环境情况外,连接应该
一在适应于场所防爆型式的外壳内进行:或--配置的连接不能争受机械应力,应按制造说明,用环氧树脂,复合剂或用热缔管材进行密封:注:除本质安全系统用电缆外,后:种方法不能在1区使用,除连接隔爆设备导管中或本安电路中导线连接外,导线连接成通过压紧连接、中固的螺订连接、熔焊或钎焊方式进行。如果被连接导线用适当的机械方法连在一起然后软焊是充许的。6.1.1.1.11如果使用多股绞线尤其是细的绞合导线.应保护绞线终端,防止较线分散,可用电缆套营或芯线端套,或用定型端于的方法。但不能单独使用焊接方法。HTYKANIKAa-
