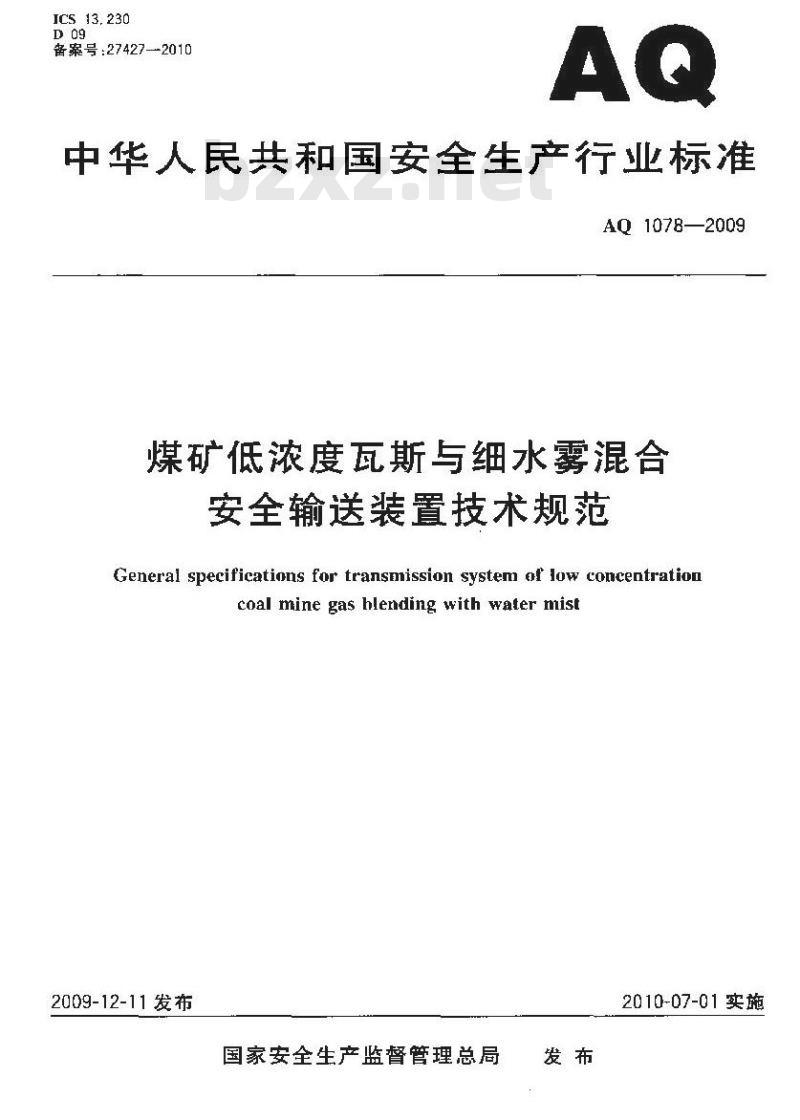

【AQ安全生产行业标准】 煤矿低浓度瓦斯与细水雾混合安全输送装置技术规范

AQ 1078-2009.General specifications for transmission system of low concentration coal mine gas blending with water mist.

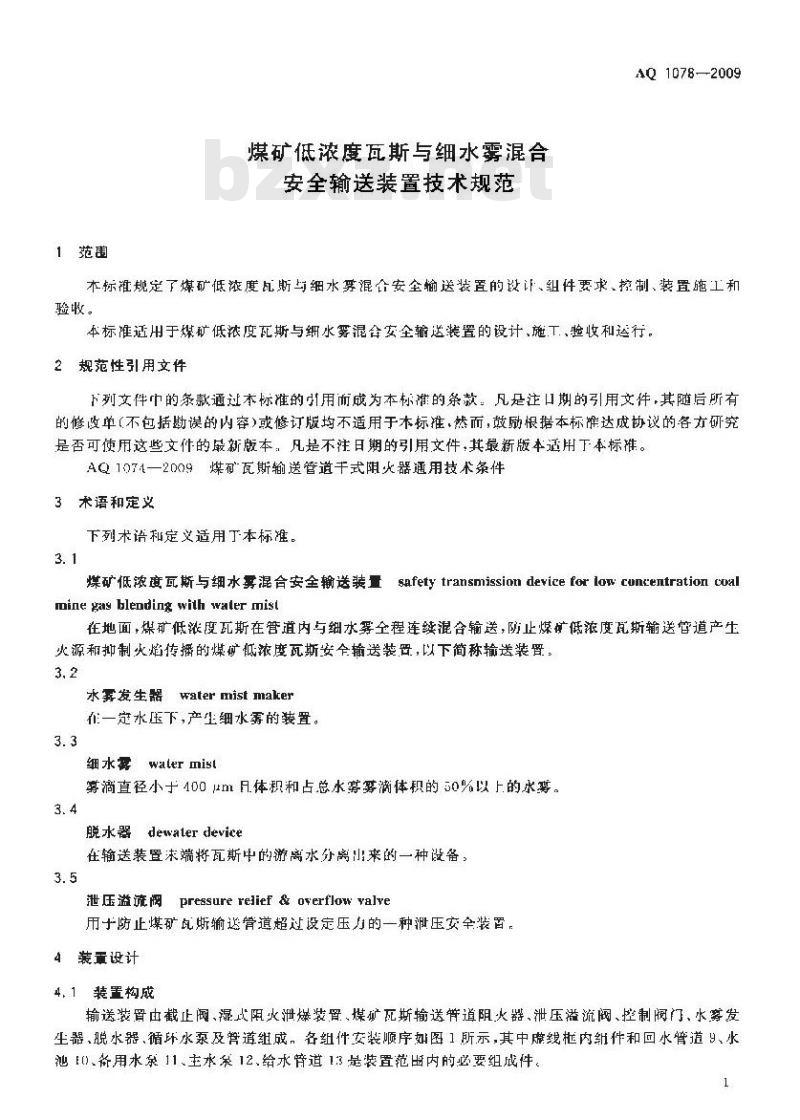

1范围
AQ 1078规定了煤矿低浓度瓦斯与细水雾混合安全输送装置的设计、组件要求、控制、装置施工和验收。
AQ 1078适用于煤矿低浓度瓦斯与细水雾混合安全输送装置的设计、施工、验收和运行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有.的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
AQ1074-2009煤矿瓦斯输送管道千式阻火器通用技术条件
3术语 和定义
下列术语和定义适用于本标准。
3.1
煤矿低浓度瓦斯与细水雾混合安全输送装置 safety transmission device for low concentration coal
mine gas blending with water mist
在地面,煤矿低浓度瓦斯在管道内与细水雾全程连续混合输送,防止煤矿低浓度瓦斯输送管道产生火源和抑制火焰传播的煤矿低浓度瓦斯安全输送装置,以下简称输送装置。
3.2
水雾发生器 water mist maker
在一定水压下,产生细水雾的装置。
3.3
细水雾 water mist
雾滴直径小于400pm且体积和占总水雾雾滴体积的50%以上的水雾。
3.4
脱水器 dewater device
在输送装置末端将瓦斯中的游离水分离出来的一种设备。
3.5
泄压溢流阀 pressure relief & overflow valve
用于防止煤矿瓦斯输送管道超过设定压力的一种泄压安全装置。
4装置设计
4.1 装置构成

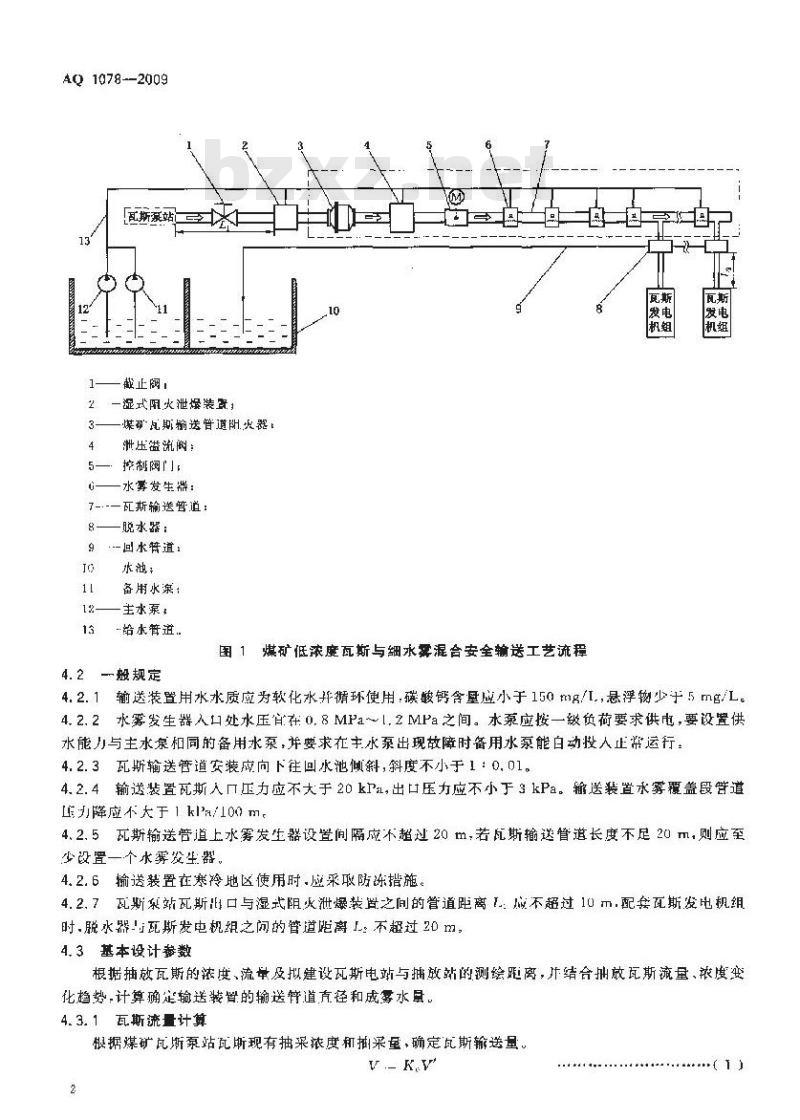

输送装置由截止阀、湿式阻火泄爆装置、煤矿瓦斯输送管道阻火器、泄压溢流阀、控制阀门、水雾发
