【煤炭行业标准(MT)】 矿用橡套软电缆聚氨酯冷补胶浇注料试验方法

ICS 33. 120. 99
备案号：15523—2005

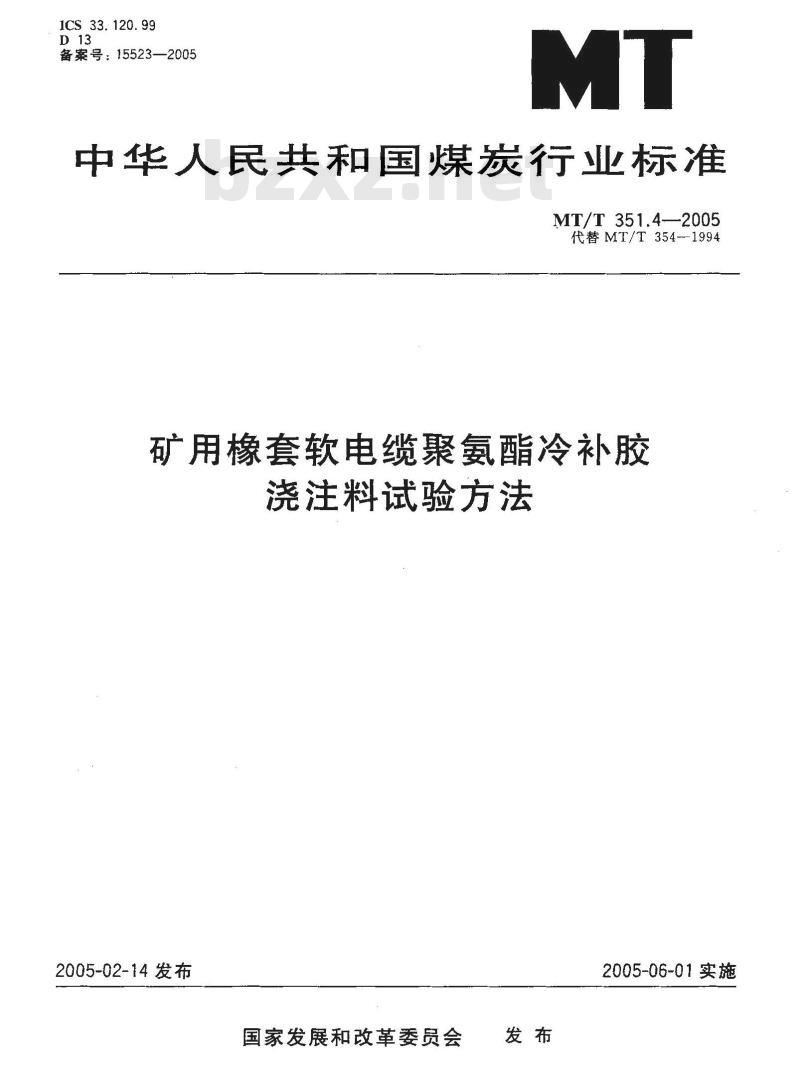

中华人民共和国煤炭行业标准
MT/T351.4—2005
代替MT/T354--1994
矿用橡套软电缆聚氨酯冷补胶
浇注料试验方法
2005-02-14发布
国家发展和改革委员会
2005-06-01实施
规范性引用文件
3浇注时限和凝胶时间的测定方法4
粘接强度的测定方法
MT/T351.4—2005
MT/T351.4—2005

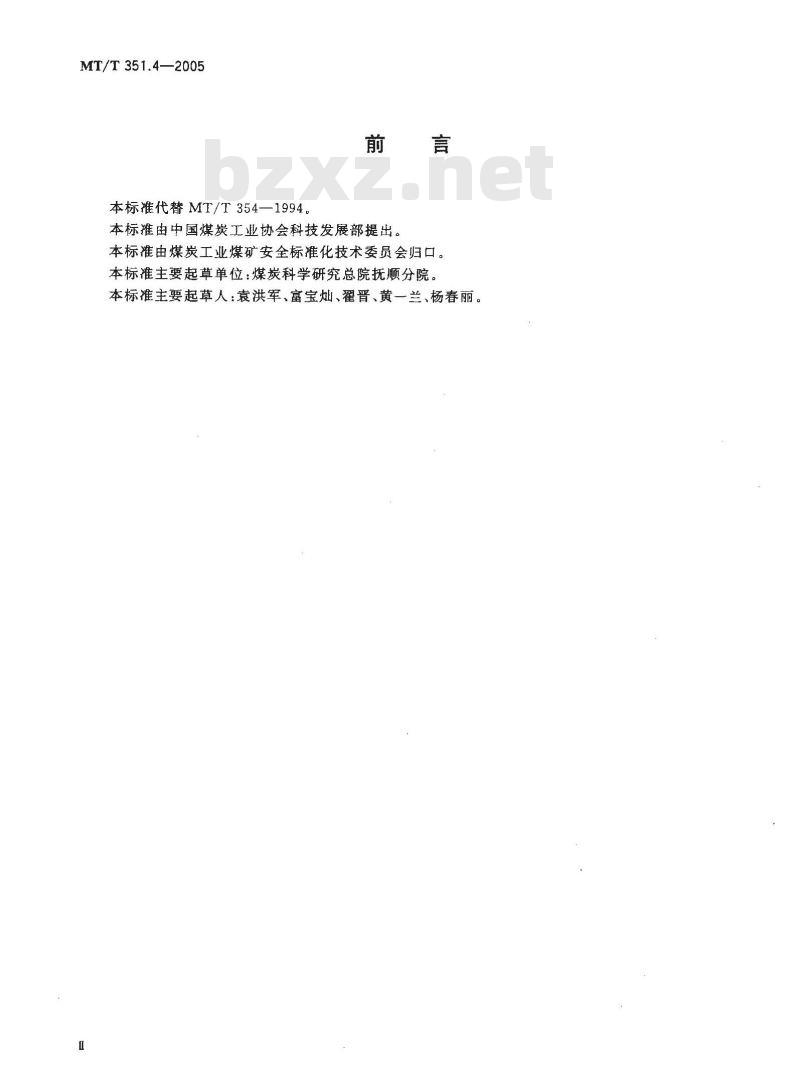

本标准代替MT/T354—1994。
本标准由中国煤炭工业协会科技发展部提出。本标准由煤炭工业煤矿安全标准化技术委员会归口。本标准主要起草单位：煤炭科学研究总院抚顺分院。本标准主要起草人：袁洪军、富宝灿、翟晋、黄一兰、杨春丽。1范围

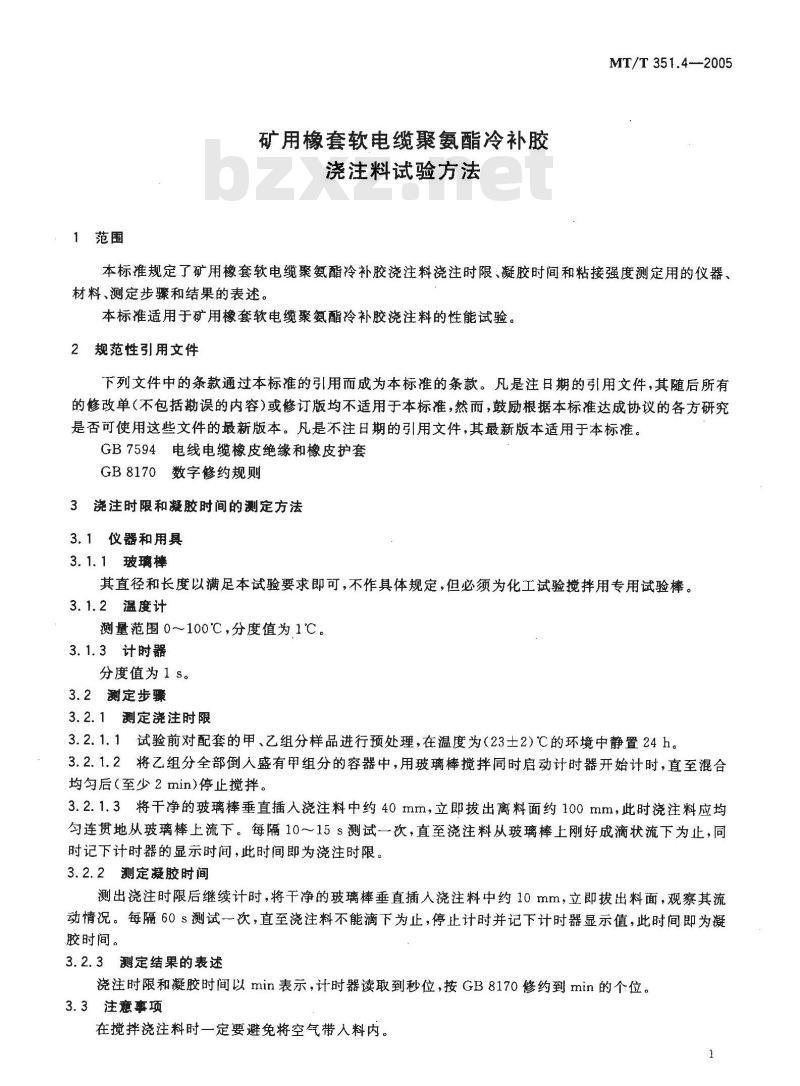

矿用橡套软电缆聚氨酯冷补胶
浇注料试验方法
MT/T 351.4--2005
本标准规定了矿用橡套软电缆聚氨酯冷补胶浇注料浇注时限、凝胶时间和粘接强度测定用的仪器、材料、测定步骤和结果的表述。本标准适用于矿用橡套软电缆聚氨酯冷补胶浇注料的性能试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7594电线电缆橡皮绝缘和橡皮护套GB8170数字修约规则
3浇注时限和凝胶时间的测定方法3.1仪器和用具
3.1.1玻璃棒
其直径和长度以满足本试验要求即可，不作具体规定，但必须为化工试验搅拌用专用试验棒。3.1.2温度计
测量范围0～100℃，分度值为1℃。3.1.3计时器
分度值为1s。
3.2测定步骤
3.2.1测定浇注时限
3.2.1.1试验前对配套的甲、乙组分样品进行预处理，在温度为（23士2)℃的环境中静置24h。3.2.1.2将乙组分全部倒人盛有甲组分的容器中，用玻璃棒搅拌同时启动计时器开始计时，直至混合均匀后（至少2 min)停止搅拌。3.2.1.3将干净的玻璃棒垂直插入浇注料中约40mm，立即拔出离料面约100mm，此时浇注料应均匀连贯地从玻璃棒上流下。每隔10～15s测试一次，直至浇注料从玻璃棒上刚好成滴状流下为止，同时记下计时器的显示时间，此时间即为浇注时限。3.2.2测定凝胶时间
测出浇注时限后继续计时，将干净的玻璃棒垂直插入浇注料中约10 mm，立即拔出料面，观察其流动情况。每隔60s测试一次，直至浇注料不能滴下为止，停止计时并记下计时器显示值，此时间即为凝胶时间。
3.2.3测定结果的表述
浇注时限和凝胶时间以min表示，计时器读取到秒位，按GB8170修约到min的个位。3.3注意事项
在搅拌浇注料时一定要避免将空气带人料内。1
MT/T351.4—2005

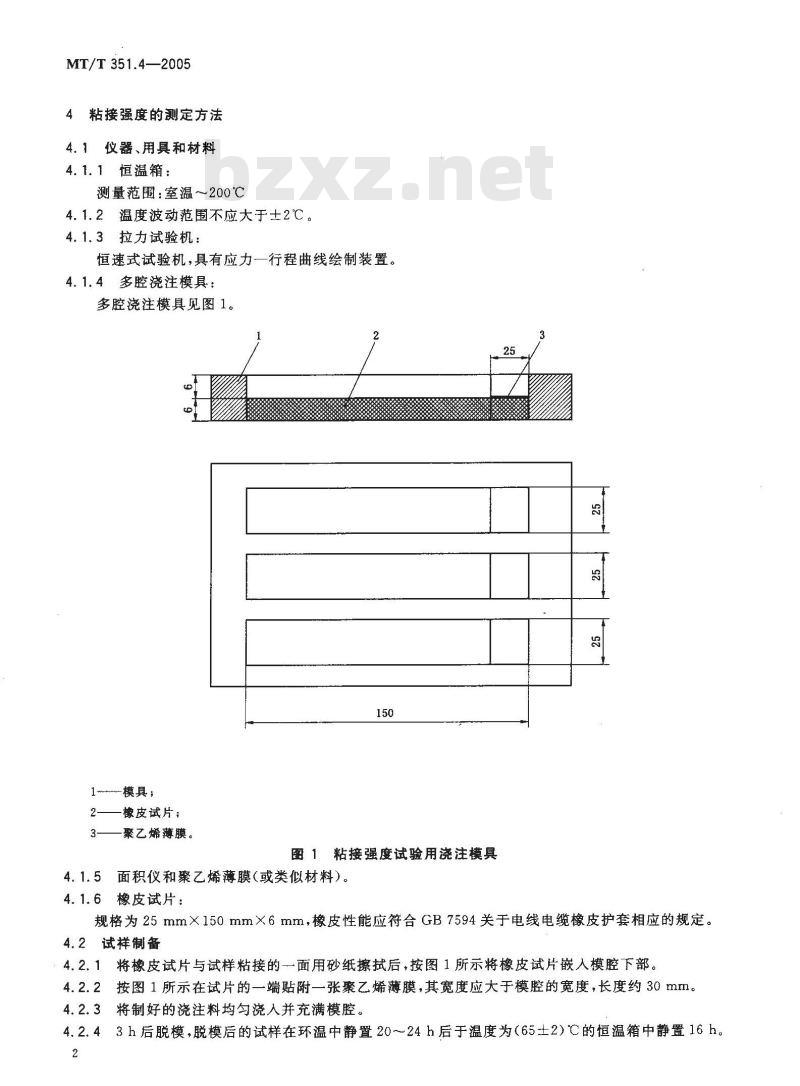

4粘接强度的测定方法
4.1仪器、用具和材料
4.1.1恒温箱：
测量范围：室温200℃
4.1.2温度波动范围不应大于士2℃。4.1.3拉力试验机：
恒速式试验机，具有应力一行程曲线绘制装置。4.1.4多腔浇注模具：
多腔浇注模具见图 1。
1~-模具;
橡皮试片；
聚乙烯薄膜。
图1粘接强度试验用浇注模具
4.1.5面积仪和聚乙烯薄膜（或类似材料）。4.1.6橡皮试片：
规格为25mm×150mm×6mm，橡皮性能应符合GB7594关于电线电缆橡皮护套相应的规定。4.2试样制备
4.2.1将橡皮试片与试样粘接的一面用砂纸擦拭后，按图1所示将橡皮试片嵌入模腔下部。4.2.2按图1所示在试片的一端贴附一张聚乙烯薄膜，其宽度应大于模腔的宽度，长度约30mm4.2.3将制好的浇注料均匀浇人并充满模腔。4.2.43h后脱模，脱模后的试样在环温中静置20～24h后于温度为（65士2)℃的恒温箱中静置16h。2
4.3测定步骤
MT/T 351.4-—2005
将贴有聚乙烯薄膜试样端两种不同材料分别夹持在拉力试验机的上下两个夹具上，以（100士10)mm/min的牵引速度作剥离试验，并同时绘制应力一行程曲线。4.4测定结果的表述
4.4.1平均粘接力的计算：
用面积仪测量应力一行程曲线图中行程中部50%所占的面积，并按（1)式计算平均粘接力：F㎡fA/L
式中：
--平均粘接力，N;
一应力一行程曲线行程中部50%所占的面积，mm2；-应力一行程曲线行程中部50%行程的长度，mm；f—一应力一行程曲线应力坐标每毫米代表的应力，N/mm。4.4.2粘接强度的计算：
计算公式如(2)式：
C= F/B
式中：
-粘接强度，N/mm；
B——试样宽度，mm。此内容来自标准下载网
进行2次平行试验，取其算术平均值作为粘接强度的最后结果，按GB8170修约到小数点后--位小数。
4.5注意事项
4.5.1试样制备和试验均应在环温（即（23土5）℃)中进行。4.5.2制备试样时，模具一定要水平放置。3
