【煤炭行业标准(MT)】 煤矿乳化液泵站用液位指示器试验规范

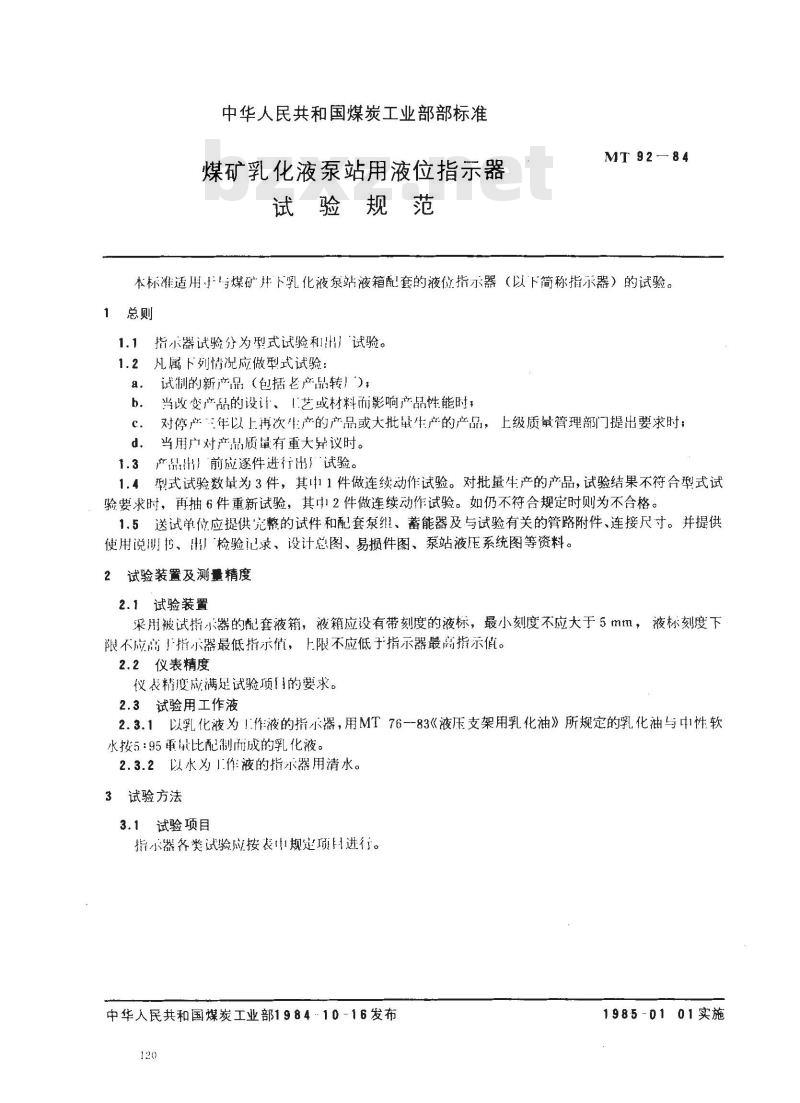

中华人民共和国煤炭工业部部标准煤矿乳化液泵站用液位指示器
试验规范
MT 92-84Www.bzxZ.net
本标准适用于与煤矿下乳化液泵站液箱配套的液位指示器（以下简称指示器）的试验。1总则
指示器试验分为型式试验和）试验。1.1
1.2凡属下列情况应做型式试验：试制的新产品（包括老产品转））；a.
当改变产品的设计、「艺或材料而影响产品性能时，b.
对停产年以上再次生产的产品或大批量生产的产品，上级质最管理部门提出要求时；c.
当用户对产品质量有重大异议时。1.3产品出）前应逐件进行出厂试验。1.4型式试验数量为3件，其中11件做连续动作试验。对批量生产的产品，试验结果不符合型式试验要求时，再抽6件重新试验，其中2件做连续动作试验。如仍不符合规定时则为不合格。1.5送试单位应提供完整的试件和配套泵组、蓄能器及与试验有关的管路附件、连接尺寸。并提供使用说明书、出广‘检验记录、设计总图、易损件图、泵站液压系统图等资料。2试验装置及测量精度
2.1试验装置
采用被试指小器的配套液箱，液箱应设有带刻度的液标，最小刻度不应大于5mm，液标刻度下限不应高于指示器最低指示值，上限不应低于指示器最高指示值。2.2仪表精度
仪表精度应满是试验项目的要求。2.3试验用工作液
2.3.1以乳化液为1作液的指示器，用MT76--83《液压支架用乳化油》所规定的乳化油与中性软水按5：95重鼠比配制而成的乳化液。2.3.2以水为1.作液的指示器用清水。3试验方法
试验项目
指小器各类试验应按表中规项用进行。中华人民共和国煤炭工业部1984-10-16发布120
1985-0101实施

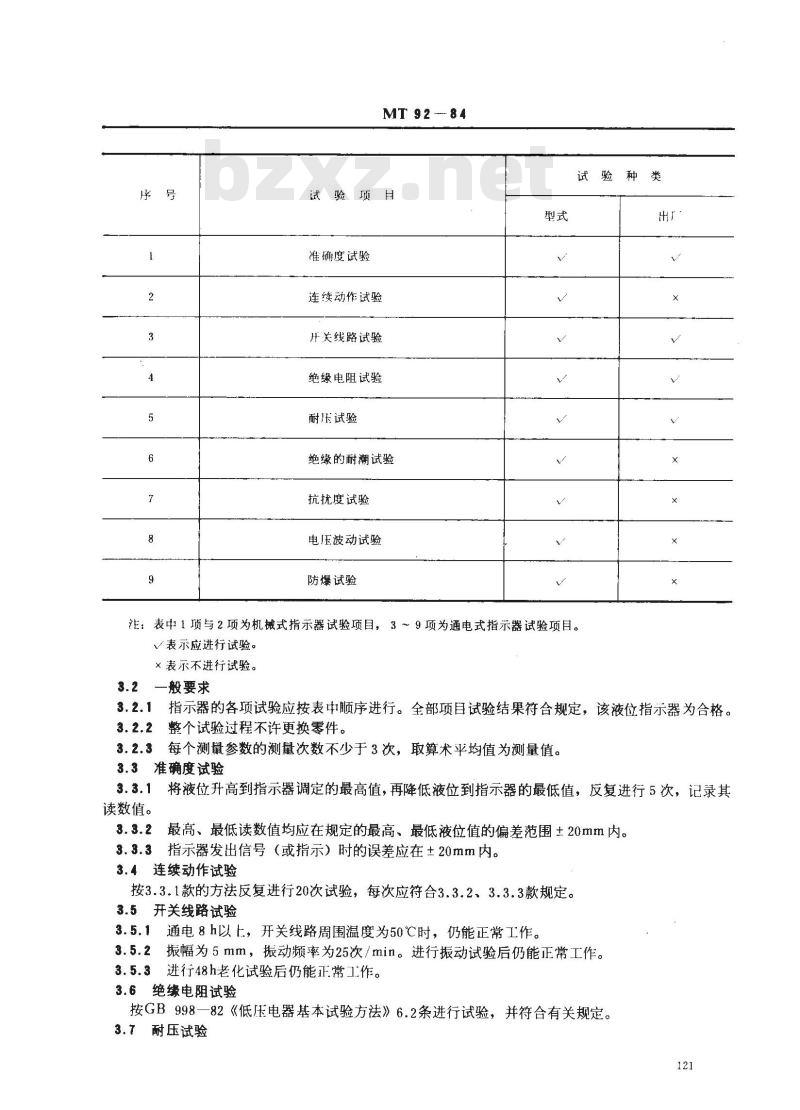

MT 92 --- 84
试验项目
准确度试验
连续动作试验
开关线路试验
绝缘电阻试验
耐压试验
绝缘的耐潮试验
抗扰度试验
电压波动试验
防爆试验
试验种类
注：表中1项与2项为机械式指示器试验项目，3～9项为通电式指示器试验项目。√表示应进行试验。
×表示不进行试验。
一般要求
指示器的各项试验应按表中顺序进行。全部项目试验结果符合规定，该液位指示器为合格。整个试验过程不许更换零件。
3.2.3每个测量参数的测量次数不少于3次，取算术平均值为测量值。3.3准确度试验
3.3.1将液位升高到指示器调定的最高值，再降低液位到指示器的最低值，反复进行5次，记录其读数值。
最高、最低读数值均应在规定的最高、最低液位值的偏差范围±20mm内。3.3.3指示器发出信号（或指示）时的误差应在±20mm内。3.4连续动作试验
按3.3.1款的方法反复进行20次试验，每次应符合3.3.2、3.3.3款规定。3.5开关线路试验
3.5.1通电8h以t，开关线路周围温度为50℃时，仍能正常工作。3.5.2振幅为5mm，振动频率为25次/min。进行振动试验后仍能正常工作。3.5.3进行48h老化试验后仍能正常工作。3.6绝缘电阻试验
按GB998一82《低压电器基本试验方法》6.2条进行试验，并符合有关规定。3.7耐压试验

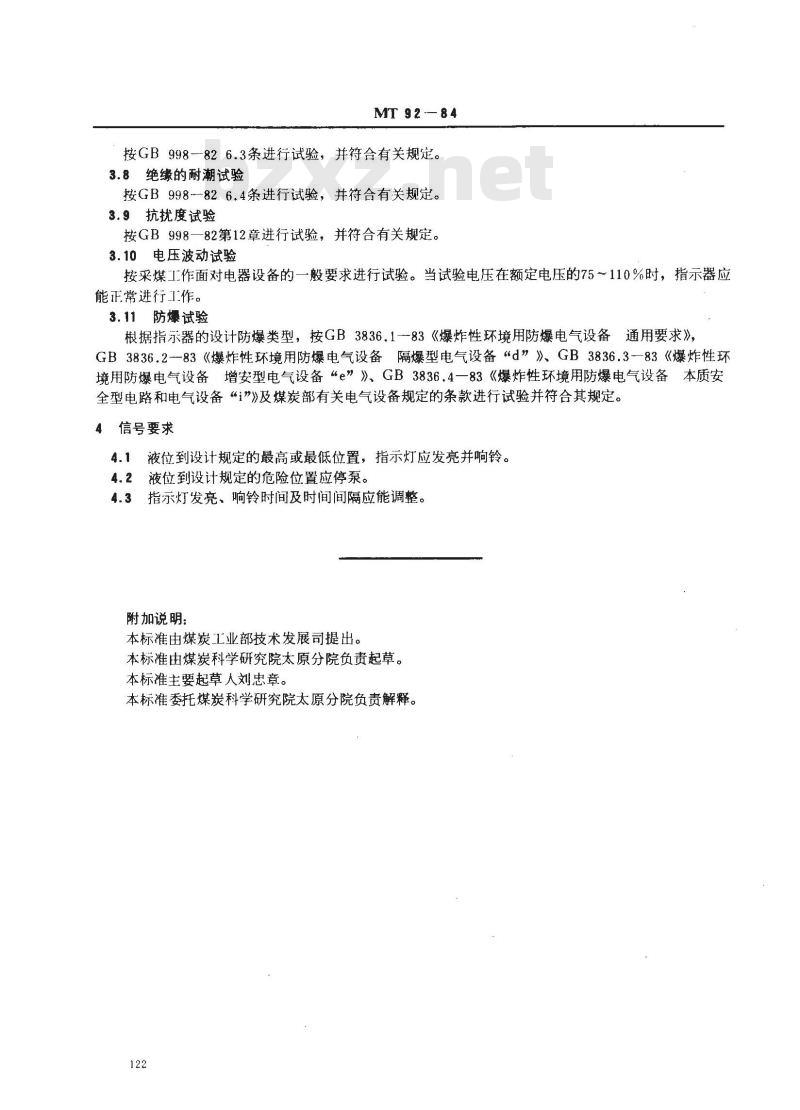

MT 9284
按GB998--826.3条进行试验，并符合有关规定。3.8绝缘的耐潮试验
按GB998-—826.4条进行试验，并符合有关规定。3.9抗扰度试验
按GB998一82第12章进行试验，并符合有关规定。3.10电压波动试验
按采煤工作面对电器设备的一般要求进行试验。当试验电压在额定电压的75～110%时，指示器应能正常进行工作。
3.11防爆试验
根据指示器的设计防爆类型，按GB3836.1--83《爆炸性环境用防爆电气设备通用要求》，GB3836.2-83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》、GB3836.3-83《爆炸性环境用防爆电气设备增安型电气设备“e”》、GB3836.4一83《爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”》及煤炭部有关电气设备规定的条款进行试验并符合其规定。4信号要求
4.1液位到设计规定的最高或最低位置，指示灯应发亮并响铃。4.2液位到设计规定的危险位置应停泵。4.3指示灯发亮、响铃时间及时间间隔应能调整。附加说明：
本标准由煤炭工业部技术发展司提出。本标准由煤炭科学研究院太原分院负责起草。本标准主要起草人刘忠章。
本标准委托煤炭科学研究院太原分院负责解释。122
