【MT煤炭标准】 煤矿重要用途在用钢丝绳性能测定方法及判定规则

ICS77.140.65
TiiKAa-cJouaKAa
中华人民共和国煤炭行业标准
MT717-1997
煤矿重要用途在用钢丝绳性能
测定方法及判定规则
Testing method and decision rule of wire ropesfor in usemine hoisting
1997-12-30发布
中华人民共和国煤炭工业部发布1998-07-01实施
MT717-1997
iiiKAa~cJouaKAa

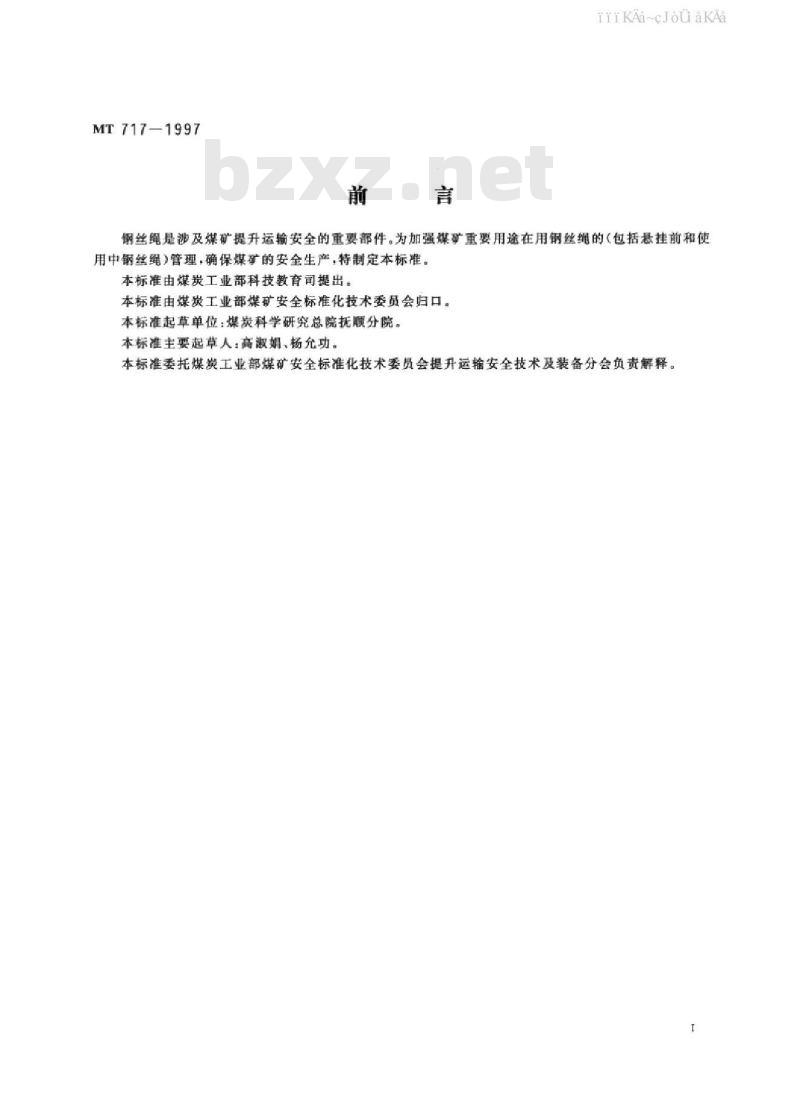

钢丝绳是涉及煤矿提升运输安全的重要部件。为加强煤矿重要用途在用钢丝绳的（包括悬挂前和使用中锯丝绳管理，确保煤矿的安全生产，特制定本标难。本标准由煤炭工业部科技教育司提出。本标雅由煤炭工业部媒矿安全标雅化技术委员会归口。本标准起草单位：煤炭科学研究总院抚顺分院。本标准主要起草人：高淑娟，杨充功。本标准委托煤炭工业部煤矿安全标准化技术委员会提升运辅安全技术及装备分会负责解释。1范围

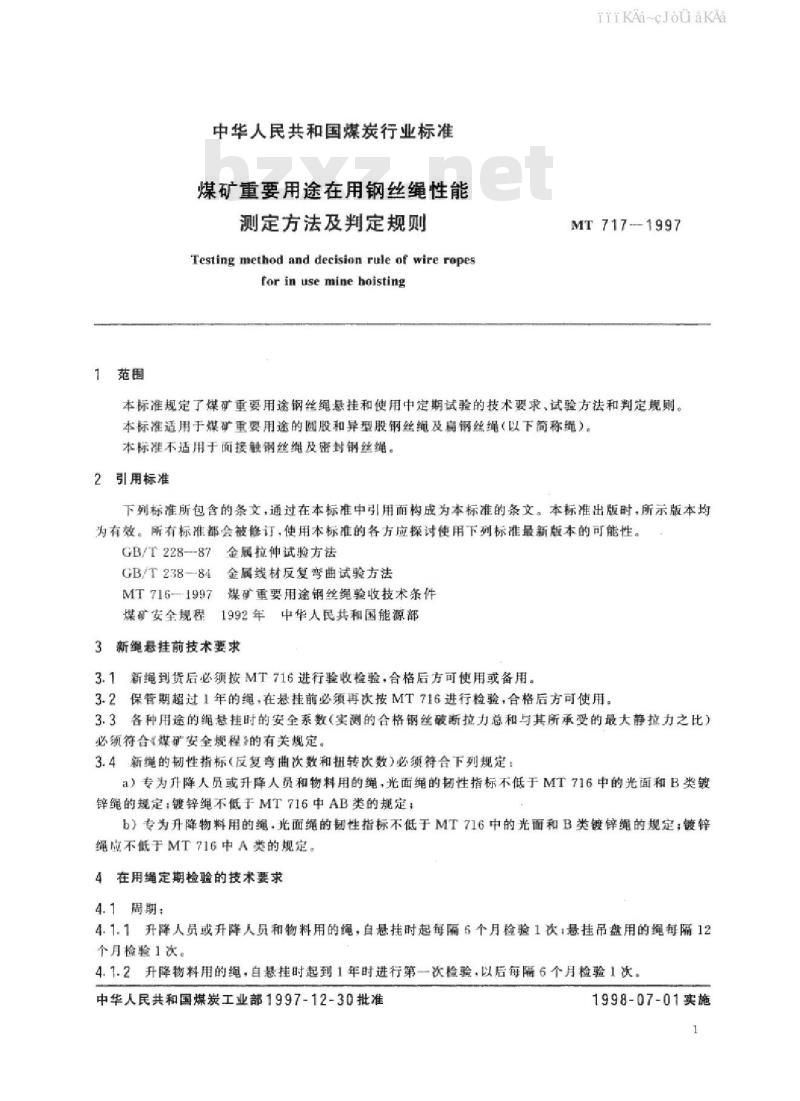

中华人民共和国煤炭行业标准
煤矿重要用途在用钢丝绳性能
测定方法及判定规则
Testing method and decision rule of wire ropesfor in use mine hoisting
TiikAa~cJouakAa
MT717-1997
本标准规定了煤矿重要用途钢丝绳悬挂和使用中定期试验的技术要求，试验方法和判定规则。本标准适用于煤矿重要用途的圆股和异型股钢丝绳及扇钢丝绳（以下简称绳）。本标准不适用于面接触锅丝绳及密封铜丝绳。2引用标准
下列标准所包含的条文，通过在本标准中引用南构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228--87金属拉伸试验方法
GB/T238-84金属线材反复弯曲试验方法MT716-1997煤矿重要用途钢丝绳验收技术条件媒矿安全规程1992年中华人民共和国能源部3新绳悬挂前技术要求
3.1新绳到货后必须按MT716进行验收检验.合格后方可使用或备用。3.2保管期超过1年的绳，在悬挂前必须再次按MT716进行检验，合格后方可使用。3.3各种用途的绳悬挂时的安全系数（实测的合格钢丝破断拉力总和与其所承受的最大静拉力之比）必须符合煤矿安全规程的有关规定。3.4新绳的韧性指标（反复弯由饮数和扭转饮数必领符合下列规定：a）专为升降人员或升降人员和物料用的绳，光面绳的韧性指标不低于MT716中的光面和B类镀锌绳的规定：镀锌绳不低于MT716中AB类的规定；b）专为升降物料用的绳，光面绳的韧性指标不低于MT716中的光面和B类镀锌绳的规定：镀锌绳应不低于MT716中A类的规定。4在用绳定期检验的技术要求
4.1周期：
4.7.1升降人员或升降人员和物料用的绳，自悬挂时起每隔6个月检验1次：悬挂吊盘用的绳每隔12个月检验1次，
4.1.2升降物料用的绳，自悬挂时起到1年时进行第一次检验，以后每隔6个月检验1次，中华人民共和国煤炭工业部1997-12-30批准1998-07-01实施
MT7171997

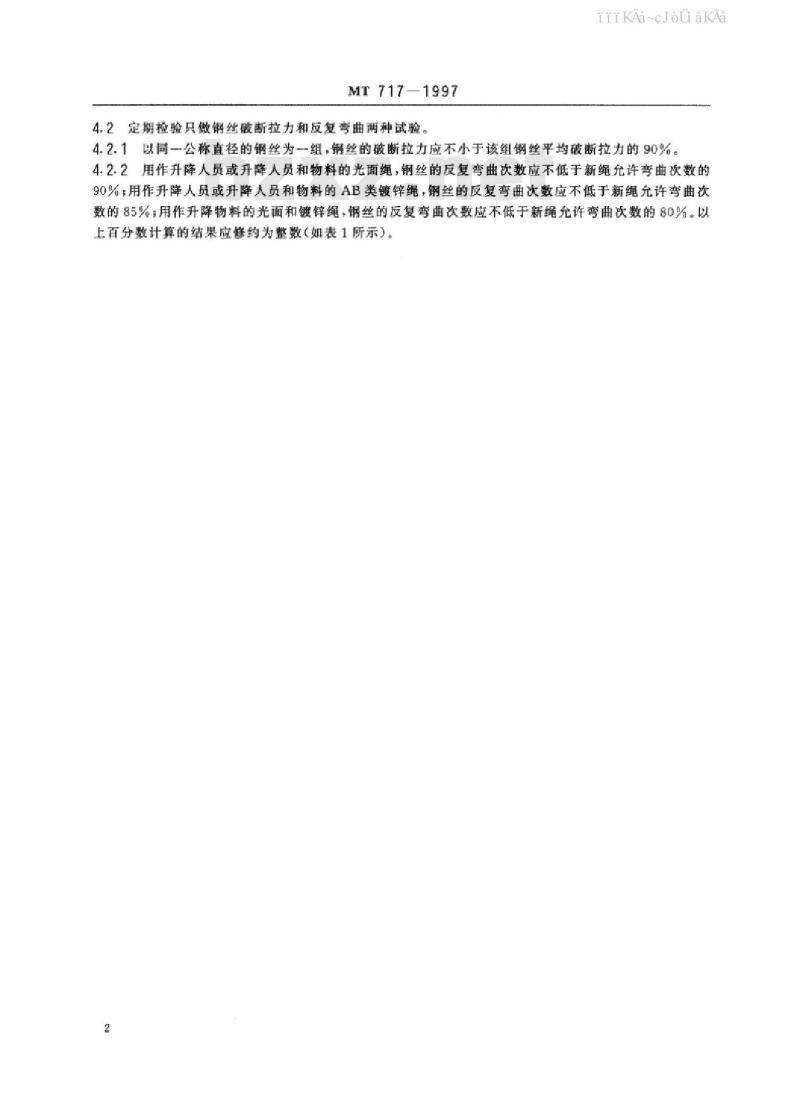

4.2定期检验只做钢丝破断拉力和反复弯曲两种试验。iiiKAa~cJouaKAa
4.2.1以同一公称直径的钢丝为一组，钢丝的破断拉力应不小于该组钢丝平均破断拉力的90%。4.2.2用作升降人员或升降人员和物料的光面绳，铜丝的反复弯曲次数应不低于新绳允许弯曲次数的90%：用作升降人员或升降人员和物料的AB类镀锌绳，钢丝的反复弯曲次数应不低于新绳允许弯曲次数的85%：用作升降物料的光面和键锌绳，钢丝的反复弯曲次数应不低于新绳充许弯曲次数的80%。以上百分数计算的结果应修约为整数（如表1所示）。2
TirKAacJouaKAa

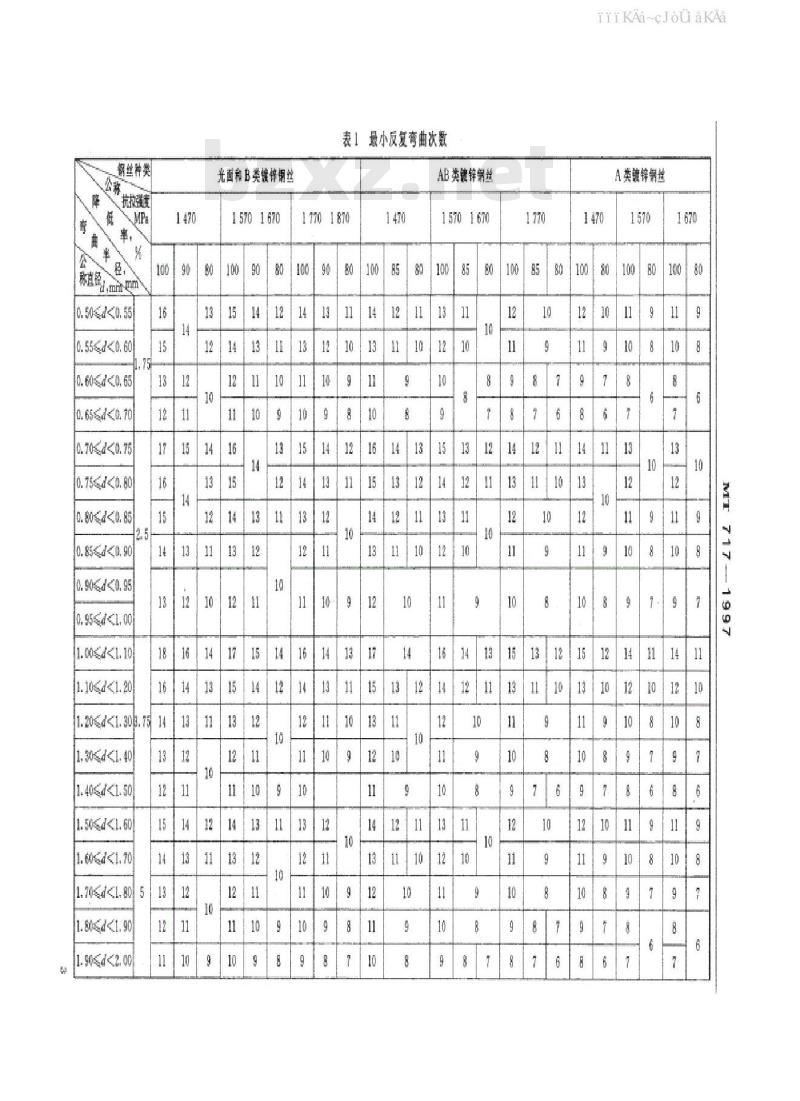

表」最小反复弯曲次数
A类镀锌钢丝
AB类镀锌钢丝
光面和B类镀锌钢丝
钢丝种类
1570 1670
1770 1870
15701670
抗拉强度
称直径
0.50≤0.55
0.55d0.60
0.65sd<0.70
0.70≤4<0.75
0.75d0.80
0.80%4<0.85
0.85d<0.90
0.90≤d<0.95
0.95%4<1.00
1.00d<1.10
1.10d<1.20
1.20d<1.303.
1.30%d<1.40
1.40sd<1.50
1.50gd<1.60
1.60d1.70
1.70≤d1.80
1.80d<1.90
1.90≤4<2.00
陈直径
钢丝种类
抗拉强度
2.00d<2.10
2.10sd2.20
2.20gc<2.30
2.30≤d2.40
2.40≤d<2.50
2.50%d<2.60
2.60sd<2.70
2.70d<2.80
2.80≤2.90
2.90d3.00
3.00%43.10
3.10≤4<3.20
3.40sd<3.50
3.50d3.60
3.6043.70
3.70≤43.80
3.80≤3.90
3.90≤4<4.00
4.00d<4.10
4.10%<4.20
4.20sd4.30此内容来自标准下载网
4.30%d<4.40
光面和B类镀锌钢丝
801009080
14/13/11
11/10/9
表1（完）
8010090801009080
注：1从异型股钢丝绳中拆出的钢丝要比表中相应类别的量小弯曲次数减少1次1470
AB类镀锌钢丝
iiKAa~cJouaKAa
A类镀锌钢丝
8580100858
80/10085/80100/8580/1008010080/100801211
2扁钢丝绳用A类镀锌钢丝，增加1370MPs公称抗拉强度级，其弯曲次数按1470MPa级的次数12
MT717--1997
4.2.3钢丝的公称抗拉强度和公称直径均应以新绳验收检验时确定的数值为准。注
iiKAa~cJouaKAa
1当没有新绳的原始数据时，应以同一公称直径钢丝的平均破断拉力所对应的平均抗拉强度上靠MT716标准中的公称抗拉强度缓，作为该直径调丝的公称抗拉强度，2当用户没有摄供钢丝的公称直径时，可用实副直径进行计算和考核。4.3定期检验的不合格钢丝断面积与钢丝总断面积（三角股芯的低碳钢丝，填充丝和补棱丝不计在内）之比必须小于25%，
4.4在用绳经定期检验，其安全系数必须符合下列规定：a）专为升降人员时不小于7：
b）升降人员和物料用绳，升降人员时不小于7，升降物料时不小于6：c）专为升降物料用和悬挂吊盘时不小于5。5试验方法
5.1验收检验合格后保管期超过1年的绳，悬挂前再次检验，按MT716规定的方法进行。5.2在用绳定期试验方法：
5.2.1截取一段足够长度的试样，将其全部拆散，同一公称直径的锅丝为一组，进行钢丝的破断拉力和反复弯曲试验。
股中的填充钢丝，中心丝，异型股芯钢丝，绳的钢芯，只参加钢丝破断拉力总和的试验和考核。三角股芯中的低碳铜丝，填充丝和补接丝一般不包括在试样范围内。5.2.2钢丝的破断拉力试验按GB/T228规定的方法进行。钳口之间的距离应不小于100mm。5.2.3钢丝的反复弯曲试验按GB/T238规定的方法进行。5.2.4在用户没有提供钢丝公称直径的情况下，则应实测钢丝直径。应在没有磨损和锈蚀的部位上按MT716中5.2.1方法进行测量，并对照有关资料（标准或产品样本）确定钢丝的公称直径。5.2.5拆股时如发现断丝，已断的钢丝不再做破断拉力和反复弯曲试验，并在检验记录中注明。计算钢丝的平均抗拉强度时，应消除断丝的影响。6判定规则
6.1经验收检验或悬挂前检验合格的新绳，其闭性指标和悬挂时的安全系数符合3.3.3.4的规定，方准使用。
6.2在用绳定期试验结果的判定：6.2.1不合格钢丝的判定：
a）破断拉力不符合4.2.1规定的钢丝为不合格钢丝：b）反复弯曲次数不符合4.2.2规定的钢丝为不合格钢丝c）试样内的断丝为不合格钢丝。注：1根销丝同时有多项不合格时，只接1根计算。6.2.2在合格钢丝的数量超过4.3规定时，必频换绳。6.2.3安全系数不符合4.4规定时，必须换绳。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
