【QX气象标准】 雷电防护装置定期检测报告编制规范

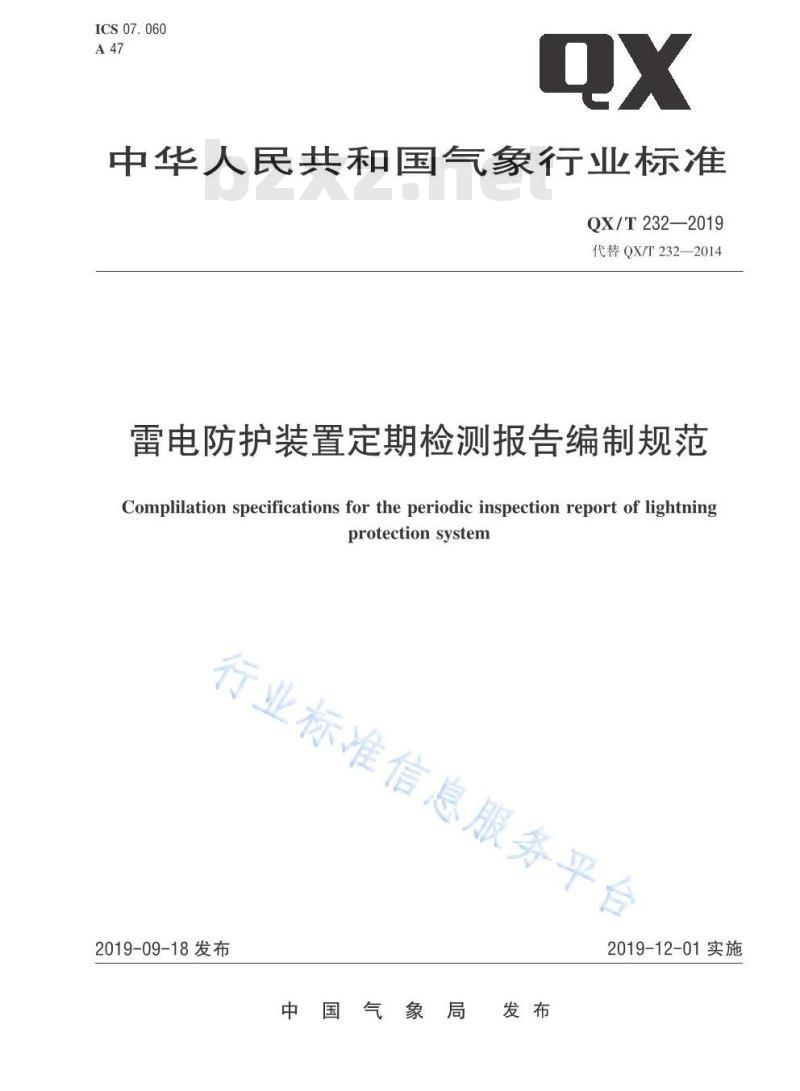

ICS07.060
中华人民共和国气象行业标准
QX/T232—2019
代替QX/T232—2014
雷电防护装置定期检测报告编制规范Complilation specifications for the periodic inspection report of lightningprotectionsystem
行业标准信息服务平台
2019-09-18发布
中国气象局
2019-12-01实施
行业标准信息服务平台

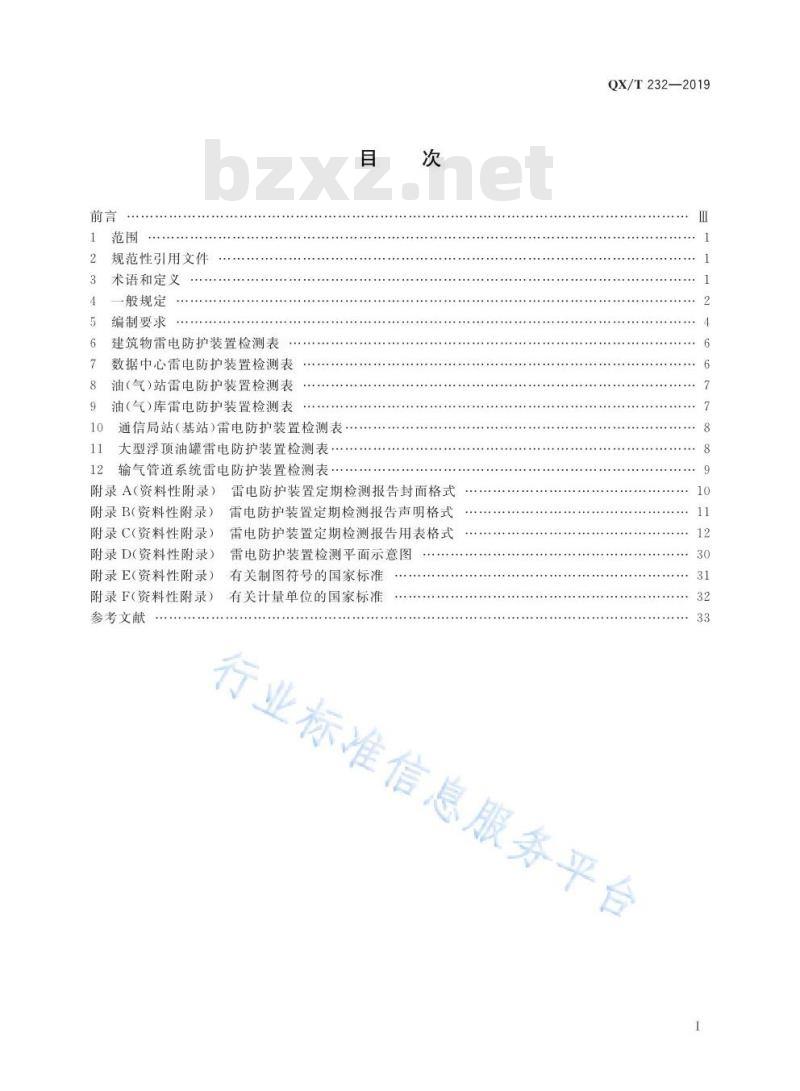

规范性引用文件
术语和定义
-般规定
编制要求
建筑物雷电防护装置检测表
数据中心雷电防护装置检测表
油（气）站雷电防护装置检测表油（气）库雷电防护装置检测表通信局站(基站)雷电防护装置检测表大型浮顶油罐雷电防护装置检测表输气管道系统雷电防护装置检测表·附录A（资料性附录）
附录B(资料性附录）
附录C(资料性附录）
附录D(资料性附录）
附录E(资料性附录）
附录F资料性附录)
参考文献
雷电防护装置定期检测报告封面格式雷电防护装置定期检测报告声明格式雷电防护装置定期检测报告用表格式雷电防护装置检测平面示意图
有关制图符号的国家标准
有关计量单
位的国家标准
QX/T232—2019
行业标准信息服务平台
行业标准信息服务平台

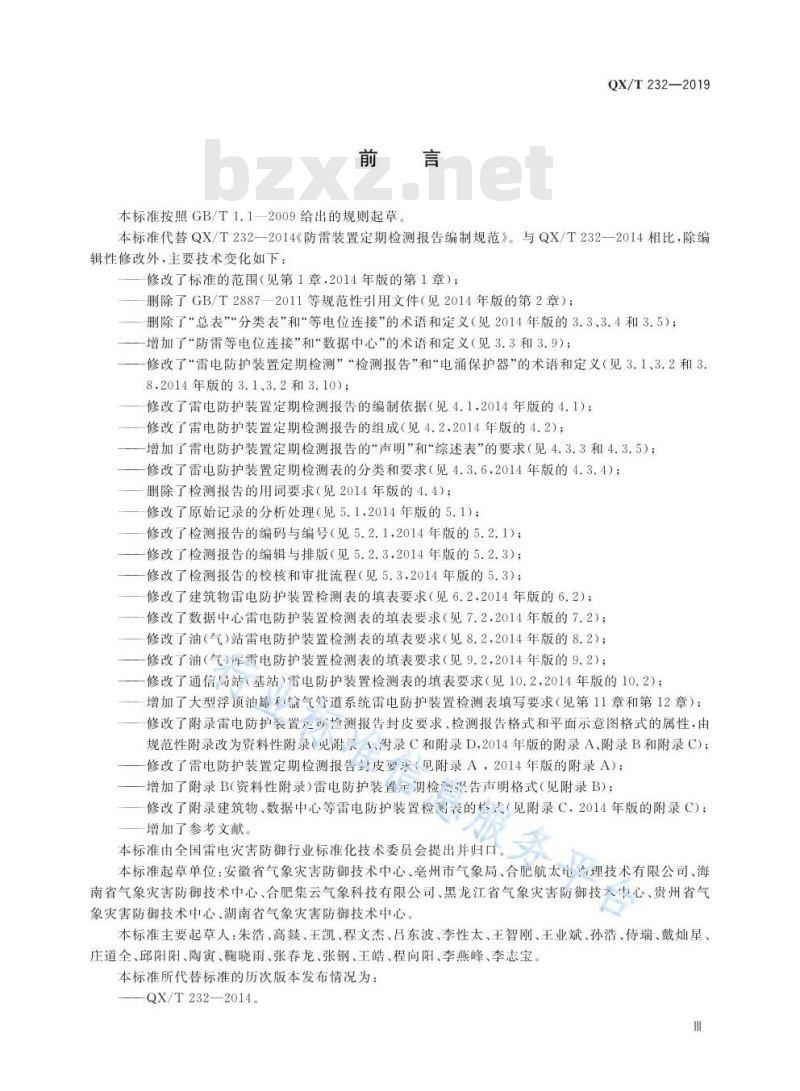

本标准按照GB/T1.1—2009给出的规则起草。QX/T232—2019
本标准代替QX/T232—2014《防雷装置定期检测报告编制规范》。与QX/T232—2014相比，除编辑性修改外，主要技术变化如下：修改了标准的范围（见第1章，2014年版的第1章）；一删除了GB/T2887一2011等规范性引用文件（见2014年版的第2章）；删除了“总表”“分类表”和“等电位连接”的术语和定义（见2014年版的3.3、3.4和3.5）；一增加了“防雷等电位连接”和\数据中心”的术语和定义（见3.3和3.9）；一修改了“雷电防护装置定期检测”“检测报告”和“电涌保护器”的术语和定义（见3.1、3.2和3.8.2014年版的3.1、3.2和3.10）；修改了雷电防护装置定期检测报告的编制依据（见4.1.2014年版的4.1)；修改了雷电防护装置定期检测报告的组成（见4.2，2014年版的4.2）；一增加了雷电防护装置定期检测报告的“声明”和\综述表\的要求（见4.3.3和4.3.5)；修改了雷电防护装置定期检测表的分类和要求（见4.3.6，2014年版的4.3.4）；删除了检测报告的用词要求（见2014年版的4.4）：修改了原始记录的分析处理（见5.1.2014年版的5.1)；修改了检测报告的编码与编号（见5.2.1,2014年版的5.2.1)；修改了检测报告的编辑与排版（见5.2.3.2014年版的5.2.3）；修改了检测报告的校核和审批流程（见5.3，2014年版的5.3）；修改了建筑物雷电防护装置检测表的填表要求（见6.2.2014年版的6.2）；修改了数据中心雷电防护装置检测表的填表要求（见7.2.2014年版的7.2）：修改了油（气）站雷电防护装置检测表的填表要求（见8.2.2014年版的8.2）；修改了油（气车需电防护装置检测表的填表要求（见9.2，2014年版的9.2）；修改了通信局站（基站）雷电防护装置检测表的填表要求（见10.2，2014年版的10.2）；增加了大型浮顶油錦利输气管道系统雷电防护装置检测表填写要求（见第11章和第12章）：修改了附录雷电防护装置定检测报告封皮要求、检测报告格式和平面示意图格式的属性，由规范性附录改为资料性附录（见附录.附录C和附录D,2014年版的附录A、附录B和附录C)；一修改了雷电防护装置定期检测报告封皮要求见附录A，2014年版的附录A）；增加了附录B（资料性附录）雷电防护装置定期检测报告声明格式（见附录B）：一修改了附录建筑物、数据中心等雷电防护装置检表的格式（见附录C，2014年版的附录C)；增加了参考文献。
本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位：安徽省气象灾害防御技术中心、亳州市气象局、合肥航太电埋技术有限公司、海南省气象灾害防御技术中心、合肥集云气象科技有限公司、黑龙江省气象灾害防御技入中心、贵州省气象灾害防御技术中心、湖南省气象灾害防御技术中心。本标准主要起草人：朱浩、高燚、王凯、程文杰、吕东波、李性太、王智刚、王业斌、孙浩、侍瑞、戴灿星、庄道全、邱阳阳、陶寅、瀚晓雨、张春龙、张钢、王皓、程向阳、李燕峰、李志宝。本标准所代替标准的历次版本发布情况为：QX/T232—2014。
行业标准信息服务平台
1范围
雷电防护装置定期检测报告编制规范QX/T232—2019
本标准给出了雷电防护装置定期检测报告编制的一般规定和具体编制要求，并规定了建筑物、数据中心、油（气）站、油（气）库、通信局站（基站）、大型浮顶油罐和输气管道系统7类检测对象报告的格式。本标准适用于雷电防护装置定期检测报告的编制。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件GB/T21431—2015建筑物防雷装置检测技术规范GB50057—20103
建筑物防雷设计规范
GB50074—2014
石油库设计规范
GB50156—2012
汽车加油加气站设计与施工规范（2014年版）GB503432012
建筑物电子信息系统防雷技术规范3术语和定义
下列术语和定义适用于本文件。3.1
periodic inspection of lightning protection system雷电防护装置定期检测
对雷电防护装置的设置和性能特性进行定期检查、现场测试和综合分析处理的过程3.2
检测报告inspectionFer.o.t
现场检测后，经综合分析处理出具的雷电防护装置定期检测报告书。3.3
lightning equipotential voncing,LEB防雷等电位连接
慧服务平台
将分开的诸金属物体直接用连接导体或经电涌保护器车接到防雷装置上以减小雷电流引发的电位差。
[GB50057—2010.定义2.0.19]
外部防雷装置externallightningprotectionsystem由接闪器、引下线和接地装置组成［GB500572010.定义2.0.6
内部防雷装置internal lightningprotectionsystem由防雷等电位连接和与外部防雷装置的间隔距离组成[GB50057—2010.定义2.0.7
QX/T232—2019
commonearthingsystem
共用接地系统
将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、设备保护地、屏蔽体接地、防静电接地和信息设备逻辑地等连接在一起的接地装置。[GB21431—2015,定义3.6]
屏蔽shielding
一个外壳、屏障或其他物体（通常具有导电性），能够削弱一侧的电、磁场对另一侧的装置或电路的作用。
[GB/T19663—2005.定义6.2]
surgeprotectivedevice;SPD
电涌保护器
用于限制瞬态过电压和泄放电涌电流的电器，它至少含有一个非线性的元件。[GB/T18802.1—2011,定义3.1]
数据中心datacenter
为集中放置的电子信息设备提供运行环境的建筑场所，可以是一栋或者几栋建筑物，也可以是一栋建筑物的一部分，包括主机房、辅助区、支持区和行政管理区等。[GB50174—2017,定义2.0.1]
4一般规定
4.1编制依据
4.1.1现场检测原始记录
4.1.2检测依据的国家标准、行业标准和地方标准。4.1.3委托单位提供的以下雷电防护装置资料：行业标准信
设计资料：
峻工资料：
验收资料。
4.1.4历史检测资料。
4.2检测报告的组成
您服务平台bzxZ.net
由封面、声明、总表、综述表、检测表、雷电防护装置检面示意图和封底等组成。4.3检测报告的格式
4.3.1页码
从总表开始顺序编号、编成第×页共×页，置于该页右上角。4.3.2封面
宜采用硬皮纸印刷成通用文本，包括正面和背面两部分，其他要求见附录A。4.3.3声明
应包含对于本次定期检测报告法律性和有效性的声明，检测机构的检测资质和相关信息的说明。2
声明的格式参见附录B。
4.3.4总表
QX/T232—2019
4.3.4.1包含档案编号、委托单位名称、地址、联系部门、负责人、电话、邮政编码、检测项目、本次检测时间、下次检测时间、检测机构（公章）、签发人和检测机构基本信息，格式参见附录C中的图C.1。4.3.4.2当委托单位在同一城市有多处被检场所时，委托单位地址填写委托单位在该城市的总部地址，检测项自有多处检测场所时应在检测表中分别填写4.3.4.3检测项目列表内的项目名称，应与其后检测表中的各项目名称相对应4.3.4.4当一个单位检测周期有半年和一年时，应将一年和半年的检测项目分开编号归档，分成两个检测报告。当一个单位检测周期为半年时，应将上下半年的检测项目分开编号，归档和出具报告4.3.4.5检测周期从本次检测结束时间按半年或一年计算，下次检测时间从检测周期结束日的第二天开始算起。
4.3.4.6签发人应用黑色的钢笔或碳素笔签署。4.3.4.7检测机构（公章）栏应盖检测机构的公章，不应盖检测专用章，综述表的检测综合结论栏和分类检测表的技术评定栏盖检测专用章。4.3.5综述表
4.3.5.1包含档案编号、委托单位名称、编制依据、检测仪器的名称、测量范围、校准有效截止日期、检测综合结论、编制人、校核人和技术负责人等基本信息，参见附录C中的图C.2，4.3.5.2编制依据栏按照检测报告编制所采用的国家标准、行业标准、委托单位提供的雷电防护装置资料和检测委托协议依次填写。4.3.5.3检测仪器栏按照仪器名称、测量范围和校准有效截止日期二一对应填写。4.3.5.4检测综合结论栏应包括对于此次检测报告原始数据来源，检测结果的合格与否进行说明，对于不符合标准规范条款项应给出详细说明，并给出判断依据。检测综合结论栏处应加盖检测机构专用章。
4.3.5.5编制人、校核人和技术负责人应用黑色的钢笔或碳素笔签署。4.3.6检测表
检测表分七类，可选摔使用
建筑物雷电防护装置检测表（格式参码附录C中的图C.3）；一数据中心雷电防护装置检测表（格式多见附录C中的图C.4)；一油（气）站雷电防护装置检测表（格式参见附录C中的图C.5）；油（气）库雷电防护装置检测表（格式参见附录C的图C.6)；一通信局站（基站)雷电防护装置检测表（格式参见附录C+图C.7)；一大型浮顶油罐雷电防护装置检测表（格式参见附录C中的图C.输气管道系统雷电防护装置检测表（格式参见附录C中的图C.9）。4.3.6.24.3.6.1中的7类检测表应分别按照第6章、第7章、第8章、第9章第10章、第11章和第12章的要求进行编制。
4.3.6.3检测表不设档案编号，检测专用（章）下的日期为该项目的报告签发时间。4.3.7平面示意图
4.3.7.1平面示意图应包含图号、图例、方位标示和人员签字。方位标示的大小和图上位置参见附录D。
QX/T232—2019
4.3.7.2平面示意图不设页码.以图号来检索和区分。4.3.7.3平面示意图应含检测对象的基本要素：被检对象基本形状；
被检对象长、宽、高；
—接闪器；
一引下线：
接地装置：
检测点；
一电气预留点；
配线拓扑和SPD示意图。
4.3.7.4图例应列出出现的符号和意义，常见的制图符号可参见附录E列出的国家标准4.3.8封底
宜采用硬皮纸印刷成通用文本，大小格式等与封皮相对应。5编制要求
5.1原始记录的分析处理
5.1.1工频电阻应进行线阻订正，检测仪器本身已经进行线阻订正的除外5.1.2电阻值为工频接地电阻，当需要用冲击接地电阻表示接地电阻时，应同时测量和记录接地装置附近的土壤电阻率按照GB500572010附录C的方法将工频接地电阻换算为冲击接地电阻。5.2检测报告
5.2.1编码与编号
5.2.1.1检测机构宜根据“检测机构资质证编号”十“[年份］”十“四位编码”的模式对检测档案进行顺序编号，“四位编码”宜女照该年份检测对象的检测时间从0001开始按升序进行排列，示例：“（资质证编号）[16]060\为×××检测机构（资质证编号）2016年的第1个受检对象的检测档案编号5.2.1.2平面示意图上的图应按“年”十“_”十“四位编码”十“_”十“三位编码”进行编号，其中“四位编码”应与档案编号中的“四位编码”一致，“主位编码”从001开始顺序编排。信息服
示例：2016-0021-001。
5.2.1.3平面示意图上检测点应进行编号。5.2.2计量单位与符号
5.2.2.1使用的计量单位和符号应符合国家计量标准，计量单值国家标准参见附录F。5.2.2.2雷电防护装置检测数据的计算和整理应按照GB/T21431-2015,8.2的规定使用数值修约比较法。建筑物和被保护物长宽高以及接闪器、引下线、接地体长度等天尺物体的量单位为米（m），数值保留小数一位；扁钢、圆钢、角钢、钢板厚度、线截面半径等的计量单位为毫米（mm），数值直接取整数不再保留小数；电阻值计量单位为欧姆（2），过渡电阻保留两位小数，其他接地电阻保留一位小数。
5.2.3编辑与排版
5.2.3.1检测表格宜采用A4幅面纵排，平面示意图宜采用A4幅面横排，表图名称宜用宋体小二号加4
粗居中排版，表头、表尾和表内文字宜采用宋体五号排版，参见附录C和附录D。QX/T232—2019
5.2.3.2报告文字中句号、逗号、顿号、分号和冒号占一个字符位置，居左偏下，不出现在一行之首；引号、括号、书名号的前一半不出现在一行之未，后一半不出现在一行之首：破折号和省略号都占两个字的位置，中间不能断开，上下居中。5.2.3.3检测报告中的空栏，当无此检测项目时应采用“一”填写，当无法检测时应采用”填写5.2.3.4应使用电子档进行编辑，并保证电子档文件在同一地区的兼容性。5.2.3.5宜使用图形软件进行编辑.并保证图形文件在同一地区的兼容性。5.3校核和审批流程
5.3.1雷电防护装置定期检测报告宜采用网上电子审核。5.3.2总表应经检测机构主要负责人或委托的授权签字人签发，并加盖检测机构公章，5.3.3综述表应经校核人初审和技术负责人终审方能打印文本，应有编制人、技术负责人和校核人用黑色的钢笔或碳素笔签字，并在检测综合结论栏加盖检测机构公章。5.3.4检测表应经校核人初审和技术负责人终审方能打印文本，应有技术负责人、校核人和不少于两名检测人用黑色的钢笔或碳素笔签字，并在技术评定栏加盖检测专用章5.3.5一份完整的雷电防护装置定期检测报告，应按图1规定的流程校核审批才能送出。检测报告编制
不通过
1通过
打印文本
行业标
不通过
有关人员在检测表1签字
在检测表上盖专用章
人在综述表上签字
在综述表上遍复德机构公章
服务平台
签发人在总表上签学
在总表上盖检测机构公章
委托单位
检测机构存档
雷电防护装置定期检测报告校核审批流程图5
QX/T232—2019
6建筑物雷电防护装置检测表
6.1使用范围
6.1.1涉及第一类、第二类、第三类防雷建筑物的雷电防护装置定期检测报告，宜采用图C.3格式。6.1.2每栋独立建筑物可作为一个检测对象，主楼与裙房连为一体的，宜视为两个检测对象，分别填写检测表。
6.1.3当项目的检测内容存在多种情形时，宜根据实际情况自行进行扩充并逐一进行填写。6.2填表要求
6.2.1项目基本信息
6.2.1.1项目名称、地址、联系人和电话栏按照实际信息进行填写。6.2.1.2检测日期和天气栏应填写该对象检测时的时间和天气情况信息6.2.2建筑物
6.2.2.1建筑物的高度、面积和层数宜根据竣工资料或者委托单位提供的资料来填写。6.2.2.2建筑物的主要用途应说明受检建筑物的使用性质，如商用、住宅、办公、工业厂房等。6.2.2.3防雷类别宜根据竣工资料或者GB50057—2010,3.0.2~3.0.4及4.5.1的要求进行判别。6.2.3检测结果和单项评定
6.2.3.1检测内容的检测结果栏根据现场检测的数据进行填写，并应符合第5章的规定。6.2.3.2单项评定栏按照所对应的规范标准要点进行判断，填写“符合”或者“不符合”。6.2.4技术评定
6.2.4.1技术评定为检测项目或建筑物的检测结论，检测机构应对不符合规范要求的项目分别进行说明，并加盖检测专用章年月日为该项目或建筑物检测表的最终审核时间。6.2.4.2检测人、校核人和技术负责人签字应符合5.3.4的规定。标准信
7数据中心雷电防护装置检测表
7.1使用范围
7.1.1涉及建筑物内数据中心的雷电防护装置定期检测控告，宜采用图C.4格式。7.1.2数据中心所在建筑物的雷电防护装置检测报告，宜买用图2格式表编制，并与其他检测表按顺序编号。
7.1.3当项目的检测内容存在多种情形时，宜根据实际情况自行进行扩元并逐一进行填写7.2填表要求
7.2.1项目基本信息
图C.4表中项目基本信息填写应符合6.2.1的规定。7.2.2数据中心
7.2.2.1数据中心所在建筑物的总层数、防雷类别、主体结构、楼层和面积和数据中心名称宜根据竣工6
