【煤炭行业标准(MT)】 滚筒采煤机 型式和基本参数

MT/T84-1997

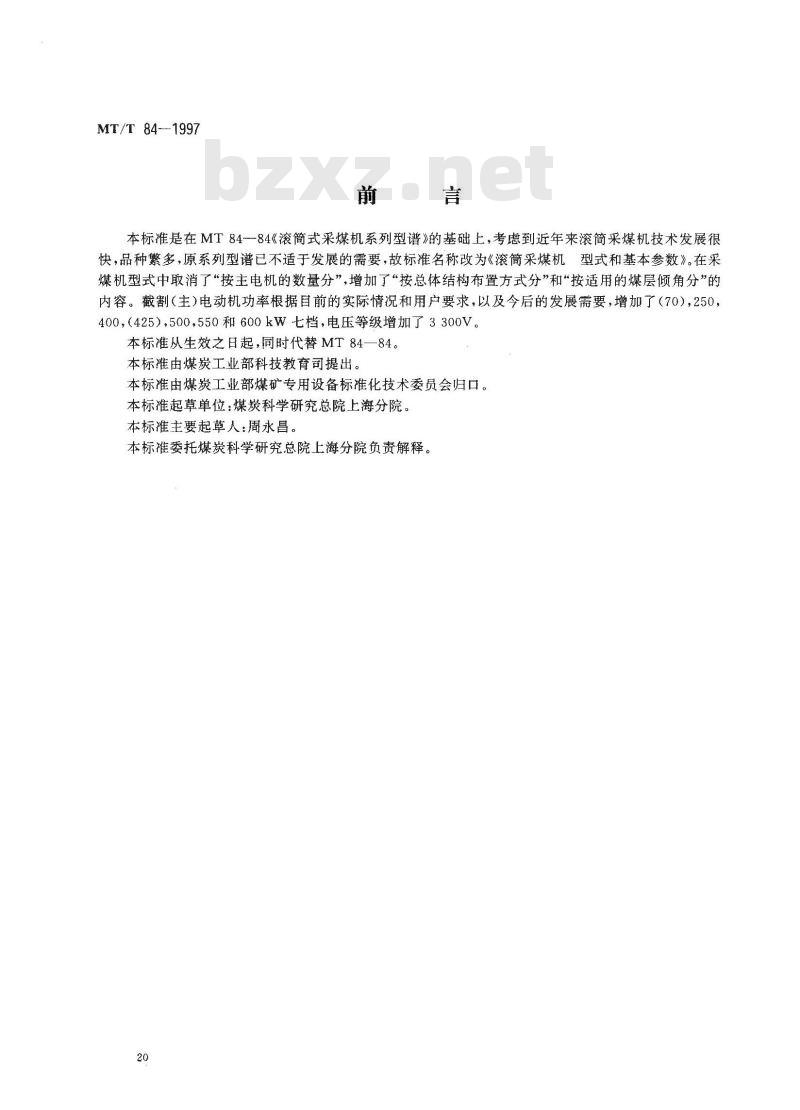

本标准是在MT84--84《滚简式采煤机系列型谱》的基础上，考虑到近年来滚筒采煤机技术发展很快，品种繁多，原系列型谱已不适于发展的需要，故标准名称改为《滚筒采煤机型式和基本参数》。在采煤机型式中取消了“按主电机的数量分”，增加了“按总体结构布置方式分”和“按适用的煤层倾角分”的内容。截割（主）电动机功率根据目前的实际情况和用户要求，以及今后的发展需要，增加了（70），250，400，（425），500，550和600kW七档，电压等级增加了3300V。本标准从生效之日起，同时代替MT84一84。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准起草单位：煤炭科学研究总院上海分院。本标准主要起草人：周永昌。
本标准委托煤炭科学研究总院上海分院负责解释。20

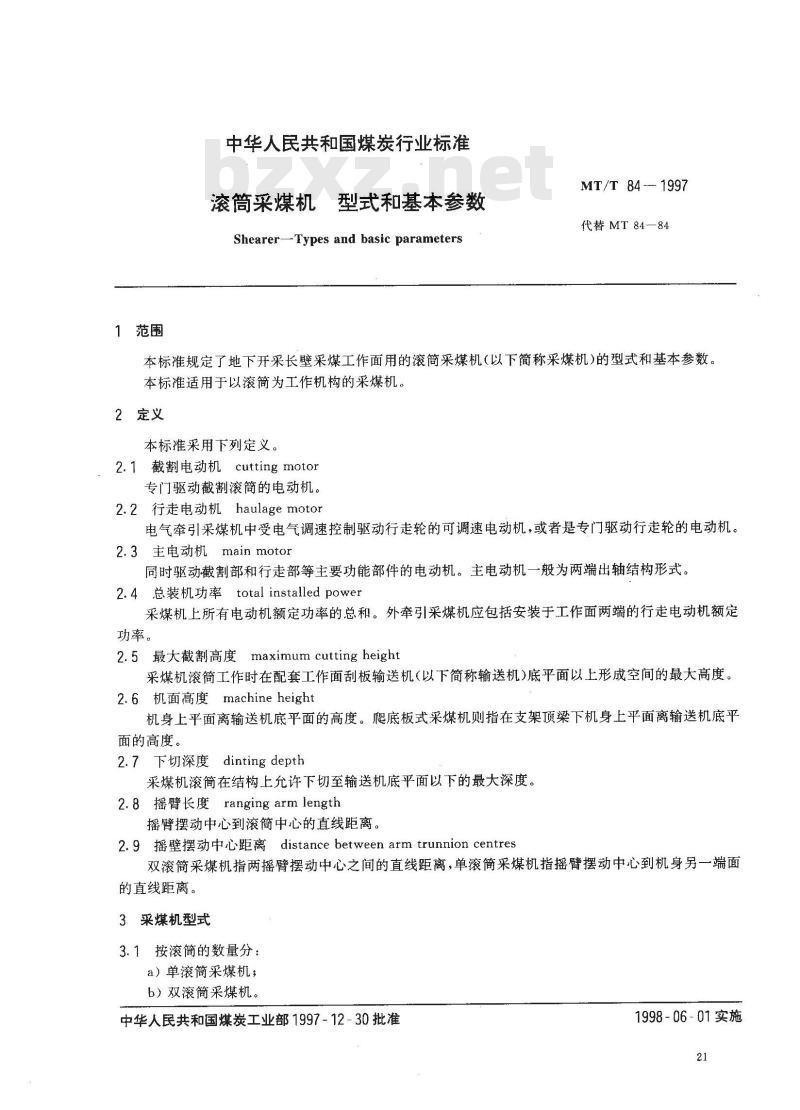

1范围
中华人民共和国煤炭行业标准
型式和基本参数
滚筒简采煤机
Shearer-Types and basic parametersMT/T 84 --- 1997
代替MT 84—84
本标准规定了地下开采长壁采煤工作面用的滚筒采煤机(以下简称采煤机)的型式和基本参数。本标准适用于以滚简为工作机构的采煤机。2定义
本标准采用下列定义。
2.1截割电动机cuttingmotor
专门驱动截割滚筒的电动机。
2.2行走电动机haulage motor
电气牵引采煤机中受电气调速控制驱动行走轮的可调速电动机，或者是专门驱动行走轮的电动机。2.3主电动机main motor
同时驱动截割部和行走部等主要功能部件的电动机。主电动机一般为两端出轴结构形式。2.4总装机功率total installed power采煤机上所有电动机额定功率的总和。外牵引采煤机应包括安装于工作面两端的行走电动机额定功率。
2.5最大截割高度maximumcuttingheight采煤机滚简工作时在配套工作面刮板输送机（以下简称输送机)底平面以上形成空间的最大高度。2.6机面高度machine height
机身上平面离输送机底平面的高度。爬底板式采煤机则指在支架顶梁下机身上平面离输送机底平面的高度。
2.7下切深度dinting depth
采煤机滚筒在结构上允许下切至输送机底平面以下的最大深度。2.8 摇臂长度 ranging arm length摇臂摆动中心到滚简中心的直线距离。2.9摇壁摆动中心距离distancebetween arm trunnion centres双滚简采煤机指两摇臂摆动中心之间的直线距离，单滚简采煤机指摇臂摆动中心到机身另一端面的直线距离。
3采煤机型式
3.1按滚筒的数量分：
a）单滚筒采煤机；
b）双滚筒采煤机。
中华人民共和国煤炭工业部1997-12-30批准1998-06-01实施
3.2按行走机构形式分：
a）链牵引采煤机；
b）无链牵引采煤机。
3.3按行走驱动装置的调速方式分：a）机械牵引采煤机；
b）液压牵引采煤机；
c）电气牵引采煤机。
3.4按行走部布置位置分：
a）内牵引采煤机；
b）外牵引采煤机。
3.5按总体结构布置方式分：
MT/T 84--1997

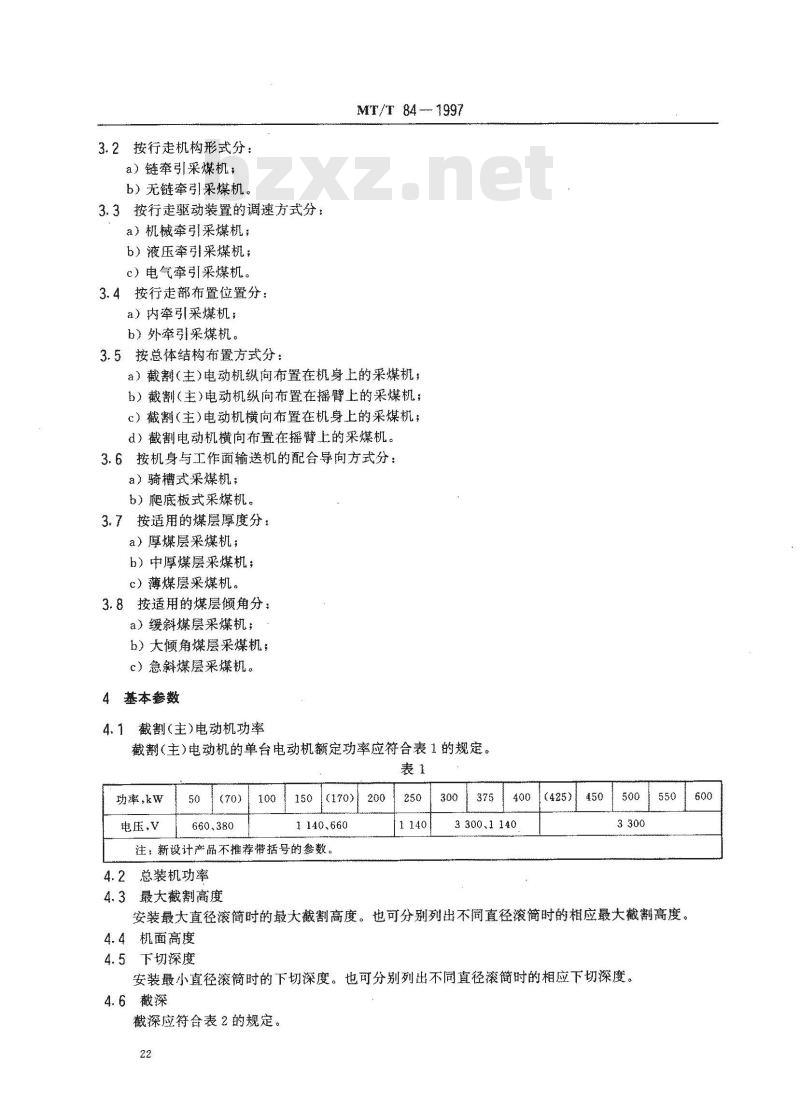

a）截割（主)电动机纵向布置在机身上的采煤机：b）截割（主）电动机纵向布置在摇臂上的采煤机；c）截割（主）电动机横向布置在机身上的采煤机；d）截割电动机横向布置在摇臂上的采煤机。3.6按机身与工作面输送机的配合导向方式分：a）骑槽式采煤机：
b）肥底板式采煤机。
3.7按适用的煤层厚度分：
a）厚煤层采煤机；
b）中厚煤层采煤机；
c）薄煤层采煤机。
3.8按适用的煤层倾角分：
a）缓斜煤层采煤机，
b）大倾角煤层采煤机
c）急斜煤层采煤机。
4基本参数
4.1截割（主)电动机功率
截割（主）电动机的单台电动机额定功率应符合表1的规定。表1
功率，W
电压V
注：新设计产品不推荐带括号的参数，4.2总装机功率
4.3最大截割高度
3300.1140
（425)
安装最大直径滚简时的最大截割高度。也可分别列出不同直径滚简时的相应最大截割高度。4.4机面高度
4.5下切深度
安装最小直径滚筒时的下切深度。也可分别列出不同直径滚简时的相应下切深度。4.6截深wwW.bzxz.Net

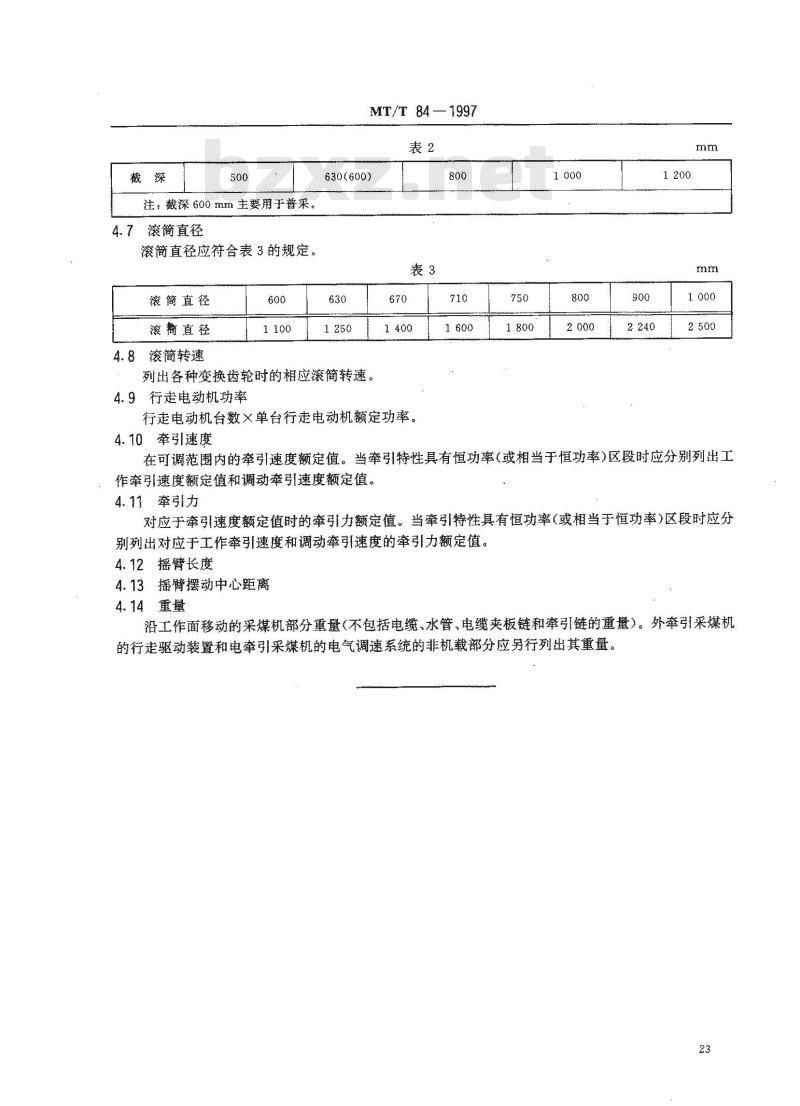

截深应符合表2的规定。
注：截深600mm主要用于誉采。
4.7滚简直径
滚简直径应符合表3的规定。
滚简直径
滚簡直经
4.8滚简转速
MT/T84—1997
630(600)
列出各种变换齿轮时的相应滚简转速。4.9行走电动机功率
行走电动机台数×单台行走电动机额定功率。800
4.10牵引速度
在可调范围内的牵引速度额定值。当牵引特性具有恒功率（或相当于恒功率）区段时应分别列出工作牵引速度额庭值和调动牵引速度额值。4.11牵引力
对应于牵引速度额定值时的牵引力额定值。当牵引特性具有恒功率（或相当于功率）区段时应分别列出对应于工作牵引速度和调动牵引速度的牵引力额定值。4.12摇臂长度
4.13摇臂摆动中心距离
4.14重量
沿工作面移动的采煤机部分重量（不包括电缆、水管、电缆爽板链和牵引链的重量）。外牵引采煤机的行走驱动装置和电牵引采煤机的电气调速系统的非机载部分应另行列出其重量。23
