【煤炭行业标准(MT)】 采煤机滚筒连接方式及其参数

ICS 73.100.99
备案号：154772005

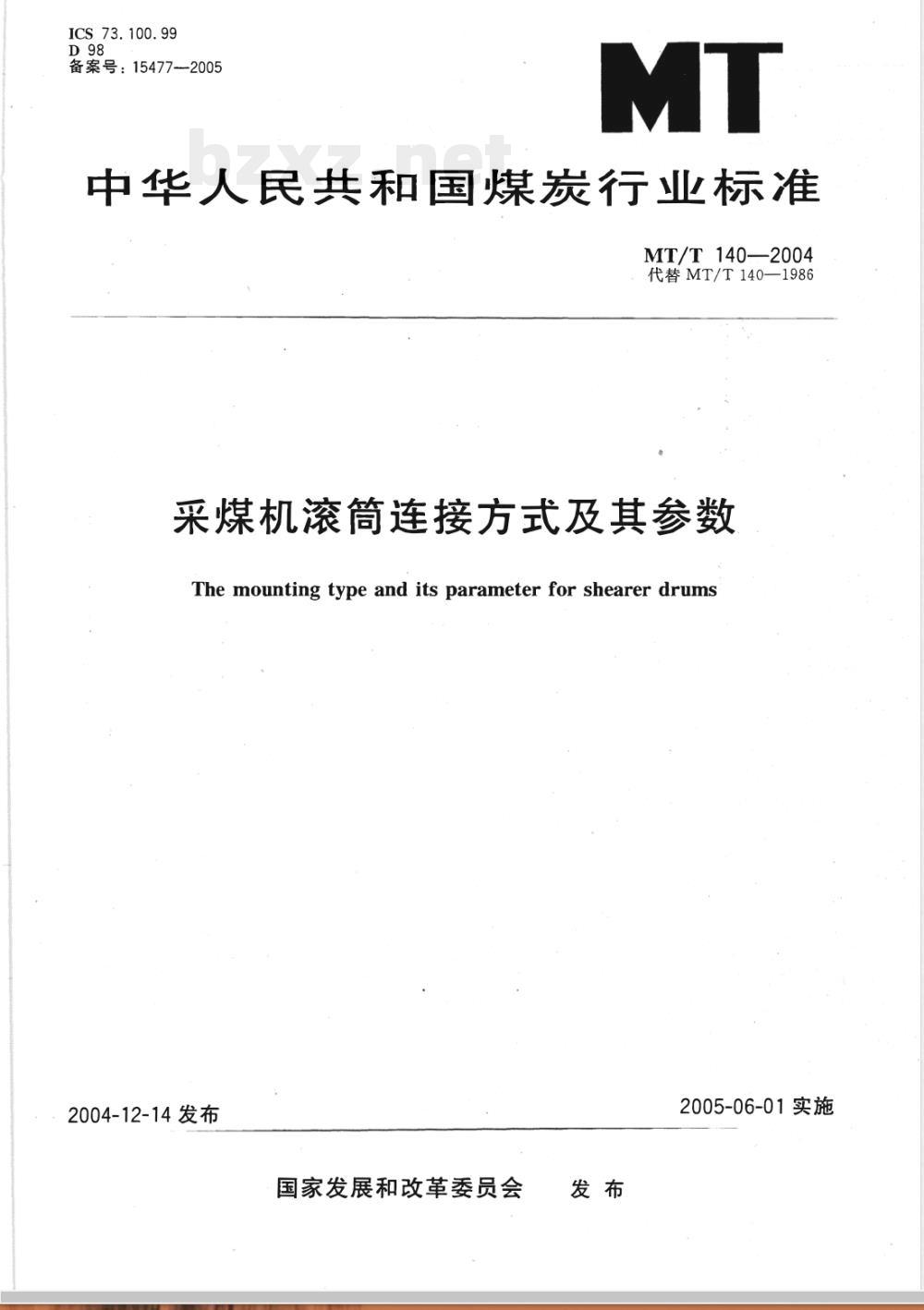

中华人民共和国煤炭行业标准
MT/T 140—2004
代替MT/T140—1986
采煤机滚筒连接方式及其参数
The mounting type and its parameter for shearer drums2004-12-14发布
国家发展和改革委员会
2005-06-01实施
规范性引用文件
滚筒连接方式
滚筒的连接参数
MT/T140—2004
MT/T140—2004

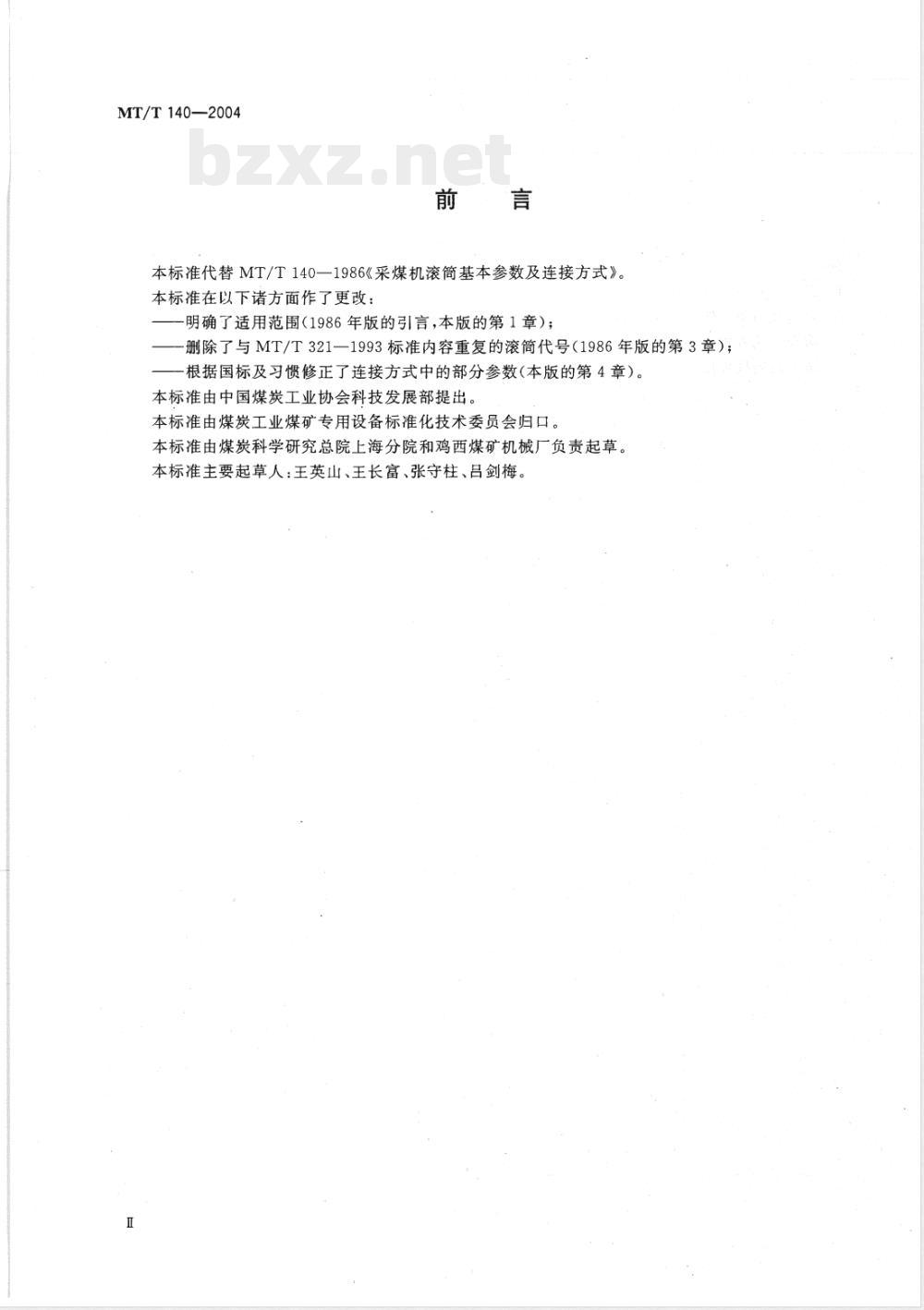

本标准代替MT/T140一1986《采煤机滚筒基本参数及连接方式》。本标准在以下诸方面作了更改：明确了适用范围（1986年版的引言，本版的第1章）；-删除了与MT/T321一1993标准内容重复的滚筒代号（1986年版的第3章）；-根据国标及习惯修正了连接方式中的部分参数（本版的第4章）。本标准由中国煤炭工业协会科技发展部提出。本标准由煤炭工业煤矿专用设备标准化技术委员会归口。本标准由煤炭科学研究总院上海分院和鸡西煤矿机械厂负责起草。本标准主要起草人：王英山、王长富、张守柱、吕剑梅。1范围

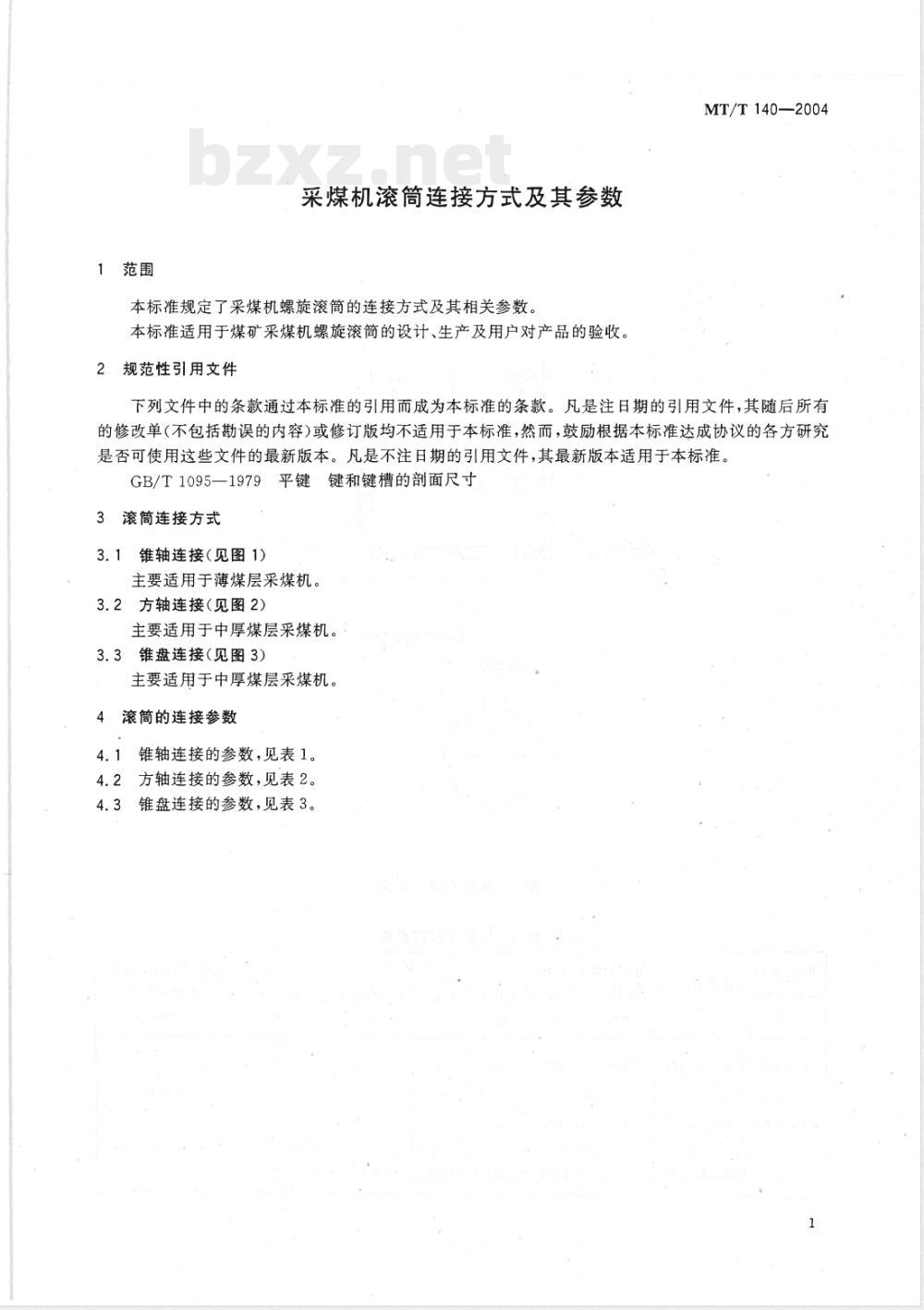

采煤机滚筒连接方式及其参数
本标准规定了采煤机螺旋滚筒的连接方式及其相关参数。本标准适用于煤矿采煤机螺旋滚简的设计、生产及用户对产品的验收。2规范性引用文件
MT/T140—2004
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1095—1979平键键和键槽的部面尺寸3滚筒连接方式
3.1锥轴连接（见图1）
主要适用于薄煤层采煤机。
3.2方轴连接（见图2）
主要适用于中厚煤层采煤机。
3.3锥盘连接（见图3）
主要适用于中厚煤层采煤机。
滚筒的连接参数
4.1锥轴连接的参数，见表1。
4.2方轴连接的参数，见表2。
4.3锥盘连接的参数，见表3。
MT/T140—2004
截割(主)电
动机功率P
50~150
150~200
滚简直径D
600~1250
800~1600
锥孔大端
直径d
A向放大
见GB/T1095-1979

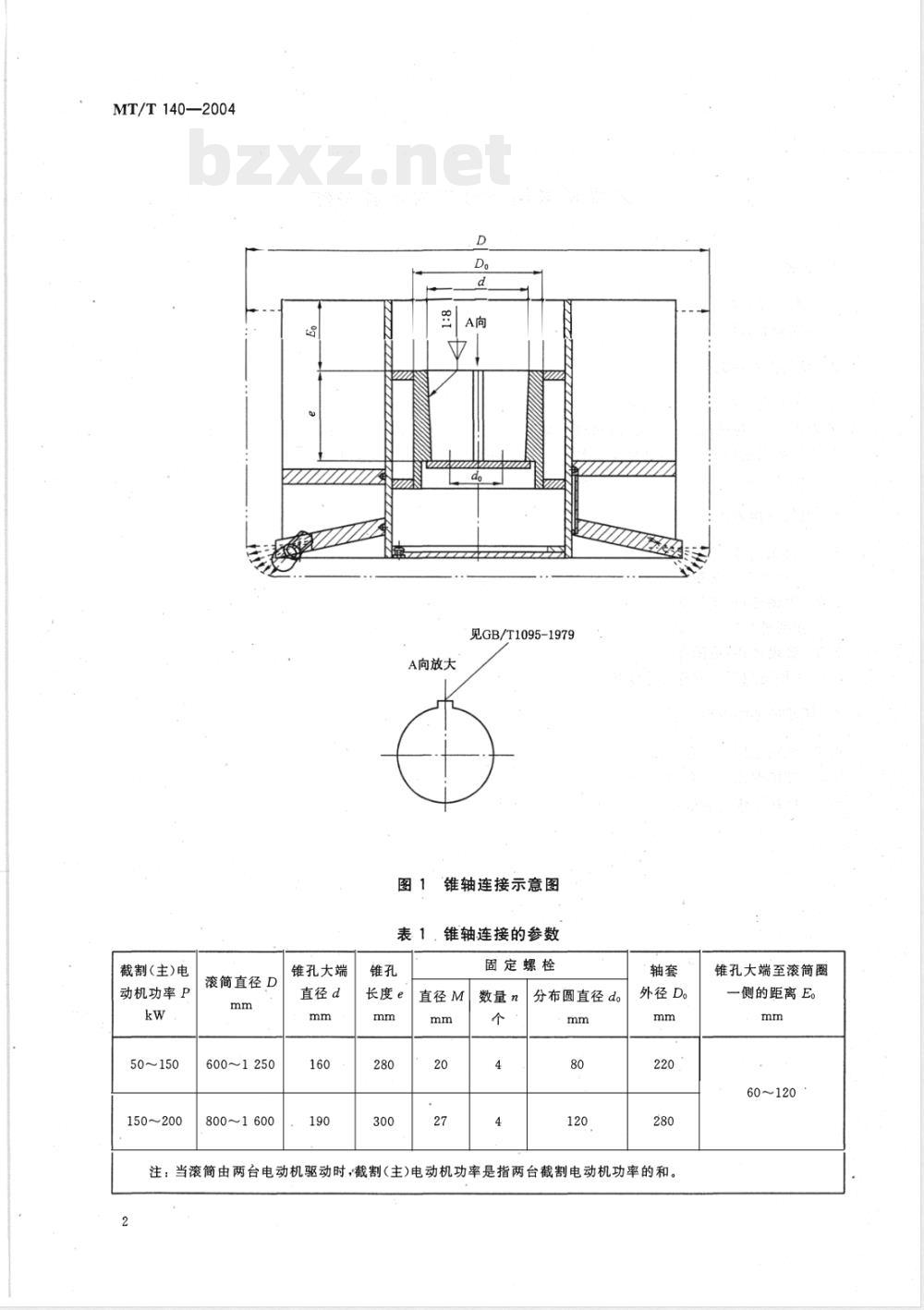

锥轴连接示意图
表1，锥轴连接的参数
长度e
直径M
固定螺栓
数量n
分布圆直径d。
外径D。
注：当滚筒由两台电动机驱动时，截割（主)电动机功率是指两台截割电动机功率的和。锥孔大端至滚简圈
一侧的距离E。
截割(主)电
动机功率P
100～200
150~400免费标准下载网bzxz
400～500
500~750
滚筒直径D
边长于
(200）
图2·方轴连接示意图
表2方轴连接的参数
长度e
直径M
固定螺栓
数量n
分布圆
直径d
夹角β
注1：当滚筒由两台电动机驱动时，截割（主）电动机功率是指两台截割电动机功率的和；注2：带括号的参数充许采用，
MT/T140—2004
方孔定位面至
滚简图一侧的
距离E。
360~480
430~470
MT/T 140—2004
截割(主)电
动机功率P
100~200
200~750
滚筒直径D
1100~1400
1600~1800
1400~2700
锥孔小端
直径d
图3锥盘连接示意图
表3锥盘连接的参数
长度ｅ
直径M
固定螺栓
数量n
分布圆直径do
注1：当滚筒由两台电动机驱动时，截割（主)电动机功率是指两台截割电动机功率的和；注2：带括号的参数允许采用。
锥孔大端至滚筒
圈一侧的距离E。
250~450
MT/T 140—2004
