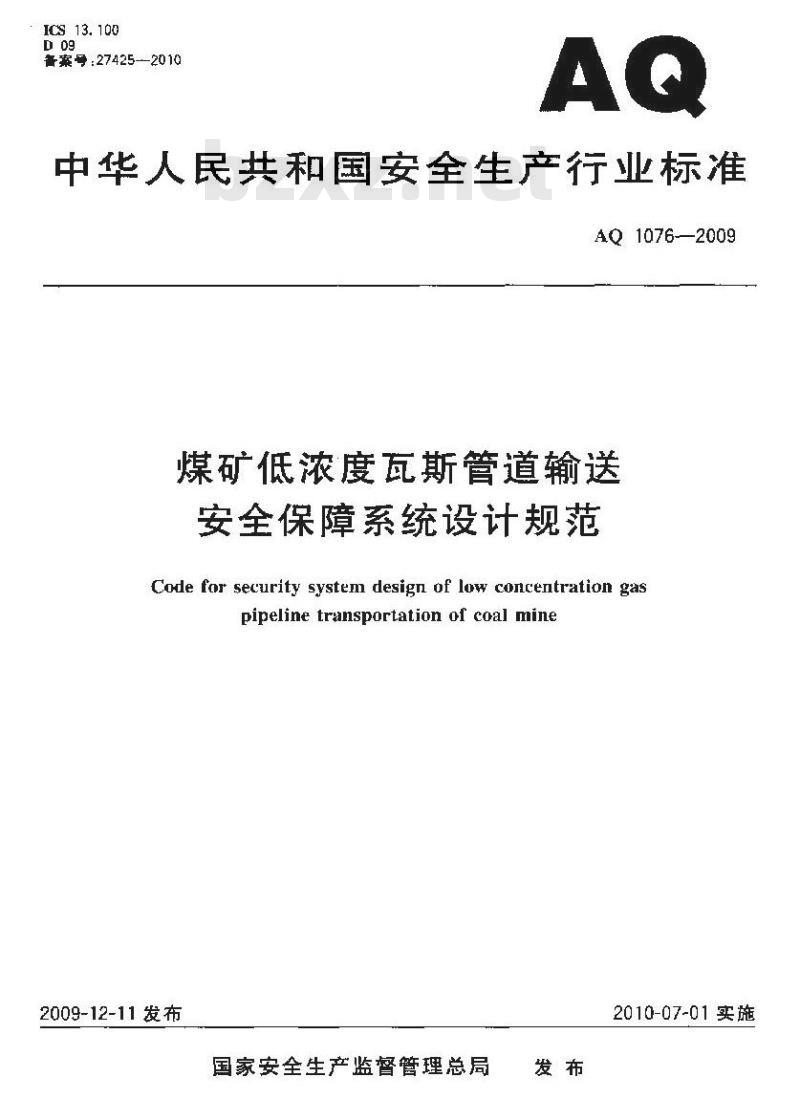

【安全行业标准(AQ)】 煤矿低浓度瓦斯管道输送安全保障系统设计规范

ICS13.100
备案号：27425-2010
中华人民共和国安全生产行业标准AQ 1076-—2009
煤矿低浓度瓦斯管道输送
安全保障系统设计规范
Code for security system design of low concentration gaspipeline transportation of coal mine2009-12-11发布
国家安全生产监督管理总局
2010-07-01实施

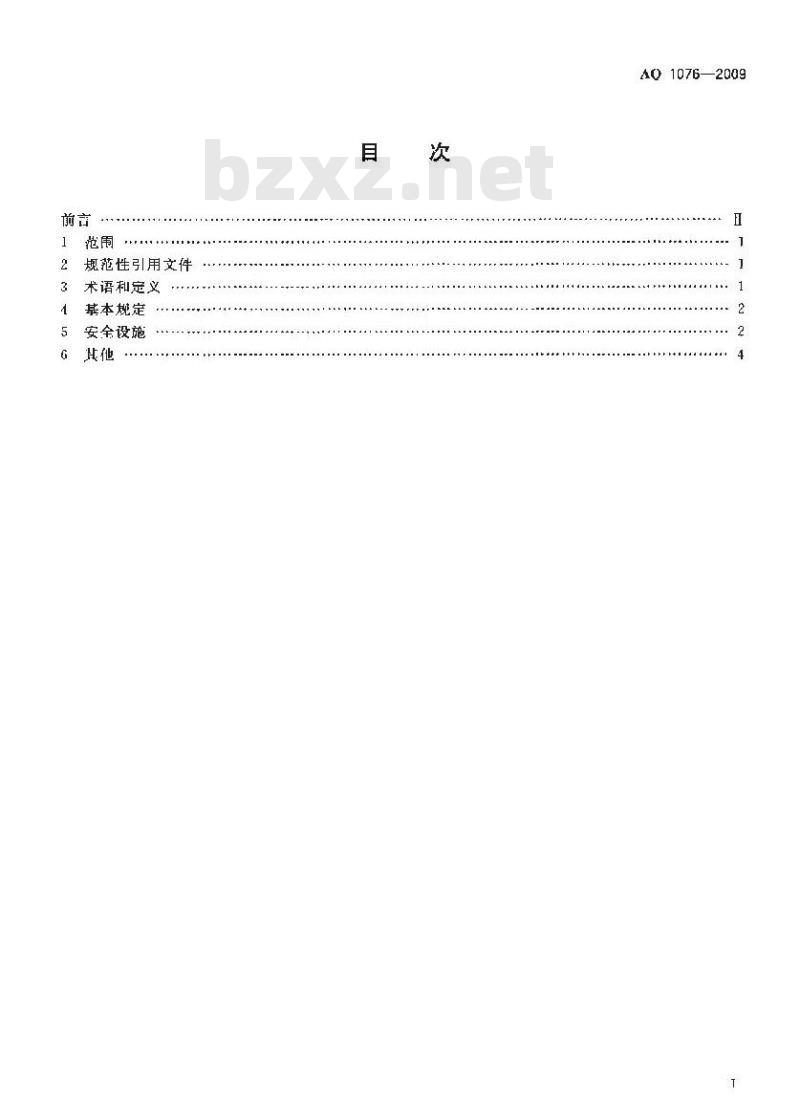

规范性引用文件
术语利定义
基本规定
安全设施
AQ 1076—2009
A01076—2009

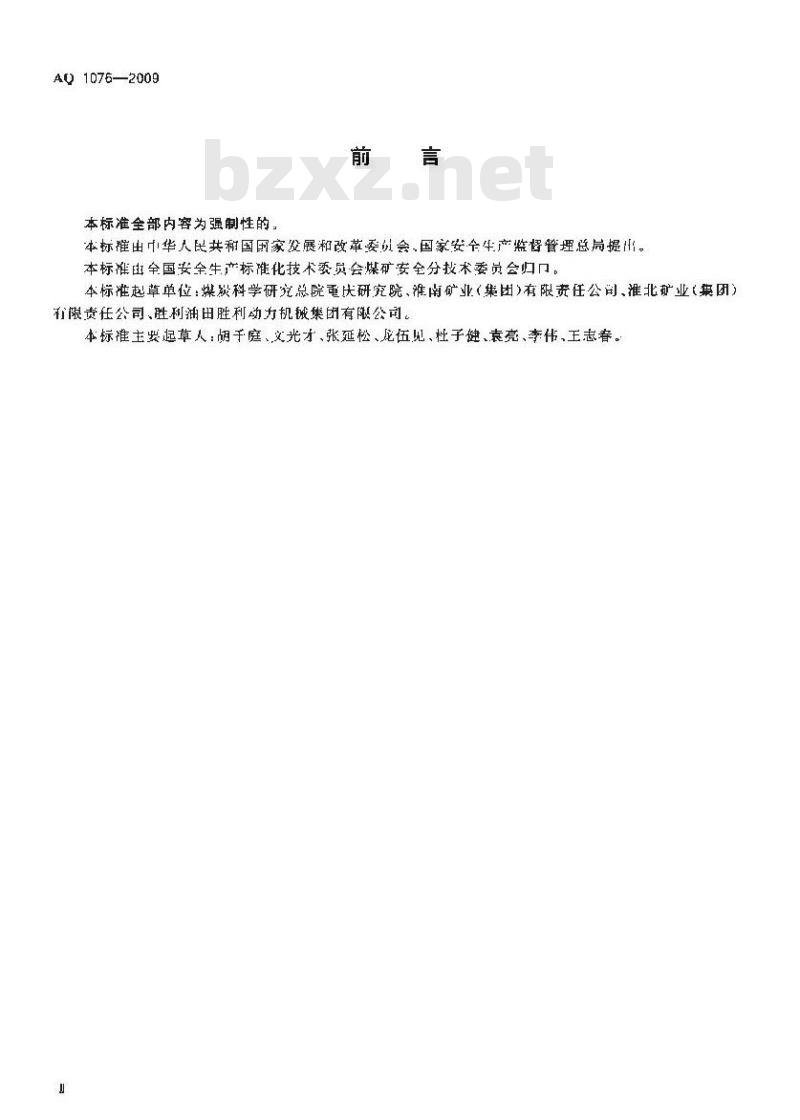

本标准全部内容为强制性的
本标推出中华人民共和国国家发展和改革委员会.国家安全牛产监督管埋总局提山。本标准出全国安全生产标唯化技术委员会煤矿安全分投术委员会归口。本标准起草单位：煤炭科学研究总院重庆研究院、准南矿业（集团）有限责任公司、准北矿业（集团）有限责任公司、胜利油田胜利动力机械集有限公司。本标推主要起草人：胡于庭、文光才、张延松、龙伍见、杜子键、袁亮、李伟、王志春。1范围

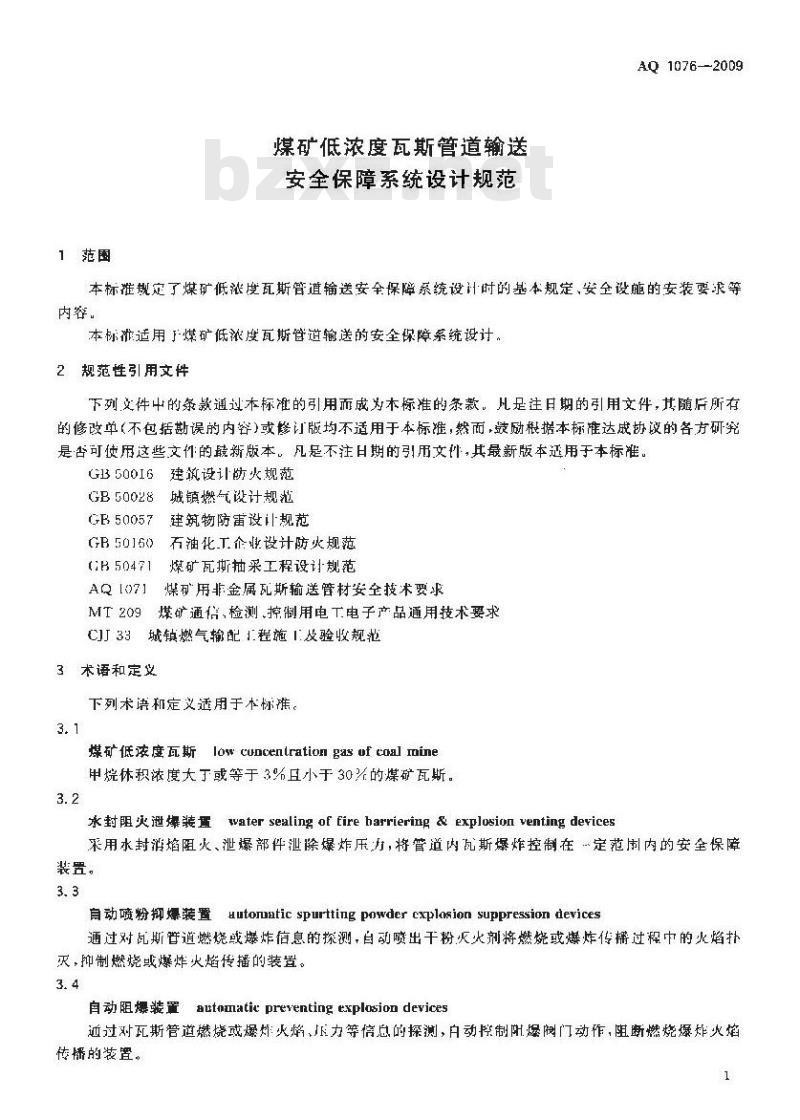

煤矿低浓度瓦斯管道输送
安全保障系统设计规范
AQ1076-2009
本标推规定了煤矿低浓度瓦斯管道输送安全保障系统设计时的基本规定，安全设施的安装要求等内容。
本标准适用于煤矿低浓度瓦斯管道输送的安全保障系统设计。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文仆的新版本。凡是不注日期的引用文件，其最新版本证用于本标准GB50016建筑设计防火规范
GB 50028
城镇燃气设计规池
建筑物防雷设计规范
GB50057
GB 50160
GB 50471
AQ [07]
石油化工企业设计防火规范
煤矿瓦斯抽采工程设计规范
煤码用非金属瓦斯输送管材安全技术要求MT209煤矿通信，检测.控制用电下电子产品通用技术要求CJ33
城镇燃气输配程施及验收规池
3术语和定义
下列术语和定义适用于本标准。3. 1
煤矿低浓度瓦斯lowconcentrationgasof coalmine甲烷休积浓度大丁或等于3%且小于30头的煤矿瓦斯。3.2
水封阻灭泄爆装蓝
water sealing of fire harriering & explosion venting devices采用水封游焰阻火、泄爆部件泄除爆炸压，将管道内瓦斯爆炸控制在…定范围内的安全保障装置。
自动喷粉抑爆装置Hutoruatic spurtting powder explasion suppression devices通过对瓦斯管道燃烧或爆炸后息的探测，自动喷出干粉火火剂将燃烧或爆炸传播过程中的火焰打灭，抑制燃烧或爆炸火焰传播的装置。3.4
自动阻爆装置automatic preventing explosion devices通过刘瓦斯管道燃烧或爆灿火焰，力等傍总的探测，白动控制附爆阀门动作，阻断燃烧爆炸火焰传播的装置。

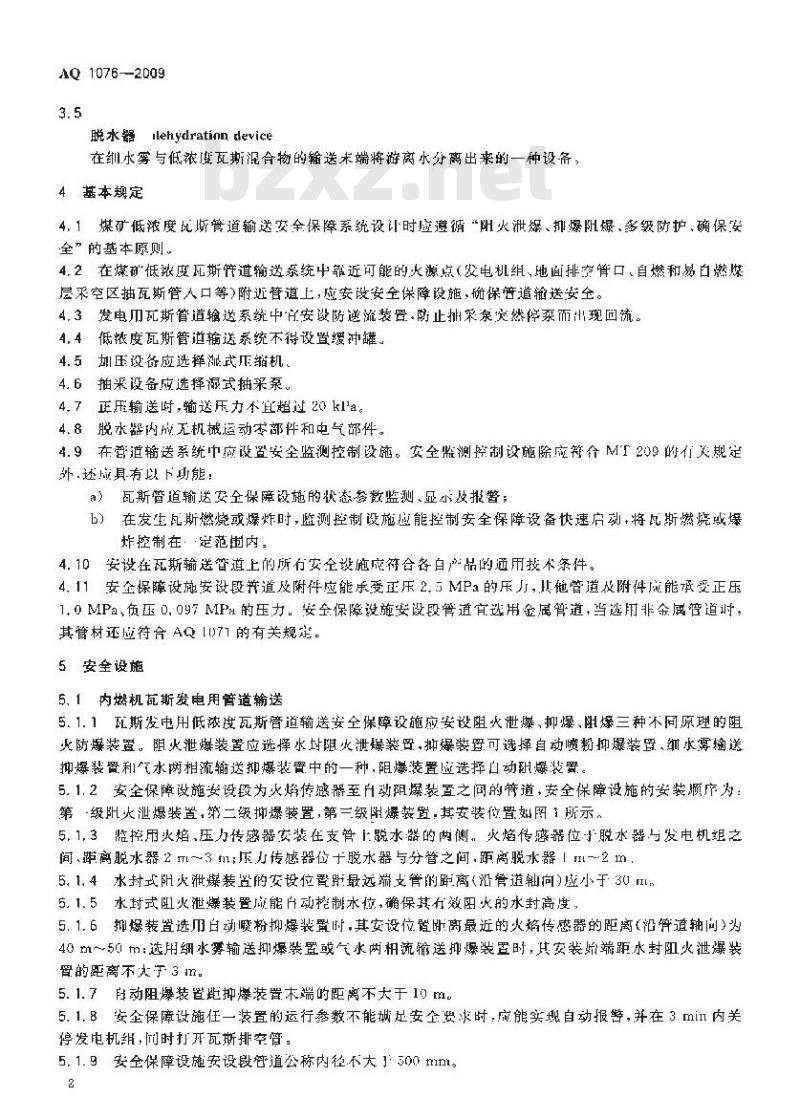

AQ1076-2009
脱水器ilehydratinndevice
在纠水雾与低浓度瓦斯混合物的输送未端将游离水分离出来的一种设备，4基本规定
4、1煤矿低滚度比斯管道输送安全保障系统设计时虚遵循“阻火泄爆、抑爆阻爆多级防护、确保安全”的基本原则。
4.2在煤矿低浓度瓦斯片道输送系统中靠近可能的火源点（发电机组、地面排空臂口、自燃和易白燃炼层采空区抽瓦斯管人口等)附近管道上，应安改安全保障设施，确保管道输送安全。4.3发电用瓦斯管道输送系统中定安设防逆流装置·防止扯采录实然停而出现回流。4.4低浓度瓦斯管道辅送系统不得设置缓冲罐。4.5加压设备应选择派式箱机。
4.6抽米设备底选择式抽采泵
4.7正压输送时，输送压力不宜超过20kl'a。4.8脱水器械无机械运动零部件和电气部件。4.9在营道输送系统中应设置安全监测控制设施。安全监测控制设施除应符介MT209时有关规定外.还虚真有以下助能：
a）瓦斯管道输送安全保障设施的状态参数监测、显示皮报警；6）在发生瓦斯燃烧或爆炸时，监测控制设施应能控制安全保障设备快速启动将瓦斯燃烧或爆炸控制在：定范围内。
4.10安设在死斯输送管道上的所行安全设施应符合各白产品的通用技术条件。4.11安全保障设施安设段并道及附件应能承受正压2.5MPa的压.其他管道及附件成能承受正压1. 0 MPa、负压 0, 097 MF的压力。安全保障设施安设段管道宜选用金属管道+当选用非金属管道讨：其管材还应符合AQ[071的有关规。5安全设施
5.1内燃机瓦斯发电用管道输送
5.1.1瓦斯发电用低浓度瓦斯管道输送安全保障设施应安设阻火泄爆，抑爆、阻爆三种不同原理的阻火防爆装置。阻火泄爆装置应选择水均阻火泄爆装召.抑爆装置可选择自动喷粉抑爆装置、细水雾输送抑爆装置利气水两相流输送抑爆装置中的一种，阻爆装置应选择白动爆装置。5.1.2安全保障设施安设段为火焰传感器至户动阻爆装置之问的筛道，安全保障设施的安装顺序为：第-级阳火泄爆装置，筑二级抑爆装置，第三级阻爆装置，其安装位置如图所示。5，1.3临控用火焰、压力传感器安装在支普1脱水器的两侧，火焰传感器位脱水器与发电机组之间,距离脱水器2 m～3 m;压力传感器位于脱水器与分管之间,距离脱水器 m～2 m5.1.4水封式阳火泄爆装置的安设位置册最远端支管的距商（沿管道轴向）应小于30Ⅱl5.1.5水封式阻火泄爆装置成能片动挖制水位,确保其存效阳火的水封高度，5.1.6抑爆装置选用百动喷粉抑爆装置时，其安设位置所离最近的火络传感器的距离（沿弃道轴问）为40m~50m：选用细水雾输送抑爆装置或气水两相流愉送抑爆装置时，其安装端距水封阻火泄爆装置的距离不大于3m。
5.1.7动阻爆装置距抑爆装置末端的距离不大于10 m5. 1. 8安全保障设施任一装置的运行参数不能谢足安全要求时;应能实现自动报警,并在 3 mi1 内关停发电机组：间时打开瓦斯排空管：5.1.9安全保障设施安设段管道公称内径不大」500nnl。2
脱水器；
“火焰传您器
压力传感器：
木封阻火泄爆装置：
抑操装置安设段，
一·阻举长。
5.2地面瓦斯排空
图1瓦斯发电利用系统安全设施安装示意图发电
AQ1076—2009
5.2.1抽出的低浓度瓦斯不利用时其地面排空路应安设阻火泄爆,抑爆两种不同原理的阻火防爆装置。阻火泄爆装置宜采用水封式阻火泄爆装置，抑爆装置宜采用白动喷粉抑爆装暨，其安设位置如图2所示。
5.2.2白动喷粉抑爆装留监控用火焰传感器安装在排空管上·距排空管山气口的距离(沿管道轴向)应小于m
白动喷粉抑爆装置的安设位置距火焰传感器的距离(沿道轴向)为30 切～60 mu
米自井口
火焰传感器：
压力传感器：
水封阻火泄爆装胃：
自动喷粉抑爆装置；
5-—具京泵+
懿止。
图2地面瓦斯排空系统安全设施安装示意图5.3采空区抽采用低浓度瓦斯暂道输送5.3,1易白燃、自燃煤层的非下采空区低浓度死斯抽采，应在募近抽采地点的管道上安设抑爆装置，抑爆装置育采用白动喷粉抑爆装置3
AQ1076-—2009
5.3.2自动喷粉抑爆装暨的安设地点距最近的抽采瓦斯管口的距离（沿管道轴向）应小于100m5.3.3白动喷粉抑爆装置应至少安设一组.每组抑爆装置需安设两个喷粉罐，两个喷粉罐之间的距离为50m。
5. 3. 4抑爆装骨的火焰传感器应安设在自动喷粉抑爆装置与抽采管进气口之间,距离抑爆装置的距离(沿管道轴向）应大于50m
6其他
6.1瓦斯抽采站、输气站建筑和排空管成按照（B50057的要求，设置防雷设施，分别装设避雷带或避雷针装置。通往并下的抽采管路应按照（50471的要求.采取防雷和隔离措施。6.2地面瓦斯输送管道应采用地惑设，特殊情况需采用架空数设时，在管道进，出建筑物100m范围内，应每25m接地一软，其接地电阻不成大于20。6,3地而低浓度瓦斯输送管道与地而或地下建筑物、构筑物或其他管线应保持--定的安全距离，见表1.
表 1 安全距离表下载标准就来标准下载网
」房（地基）
动力电缆
水管、水袍
热水管
电线杆
6.4瓦斯抽采案房、输气站加压机房和低浓度瓦斯管道输送系统中所选用的电气设备，仪表均应满足矿用防爆要求。非防爆设备和仪表应集中安设到专门的仪装间（或配电间），并采取相应的隔离措施和消防楷施。
6.5安装泄爆器和水封式阻火泄爆装置的地点应安装泄爆引导管泄爆引导管口必须朝向无火源的安全方问必要时需取防止二次爆炸，火灾的措施，6.6在安装有洲爆器和水封式阻火泄爆装置地点应设置警示牌和必变的安全防护设施·禁止无关人员辈近。
6.7在瓦斯发电和面出斯排空地点，应按GB50016的有关规定设置必要的消防设施。6.8在北方寒冷地区，对地面瓦斯输送管道,附属安全设施应采取保暖措施。6.9并下瓦斯描采管道布留设计应符合GB50471的有关规定。6.10地面瓦斯输送管道布置设计应符合G3 50028 的有关规定，6. 11低依度瓦斯输送管道施T.及验收应按 CJJ 33的有关规定执行。4
