【民用航空行业标准(MH)】 航空运输集装货物外形轮廓尺寸

ICS 03.220.50
备案号：

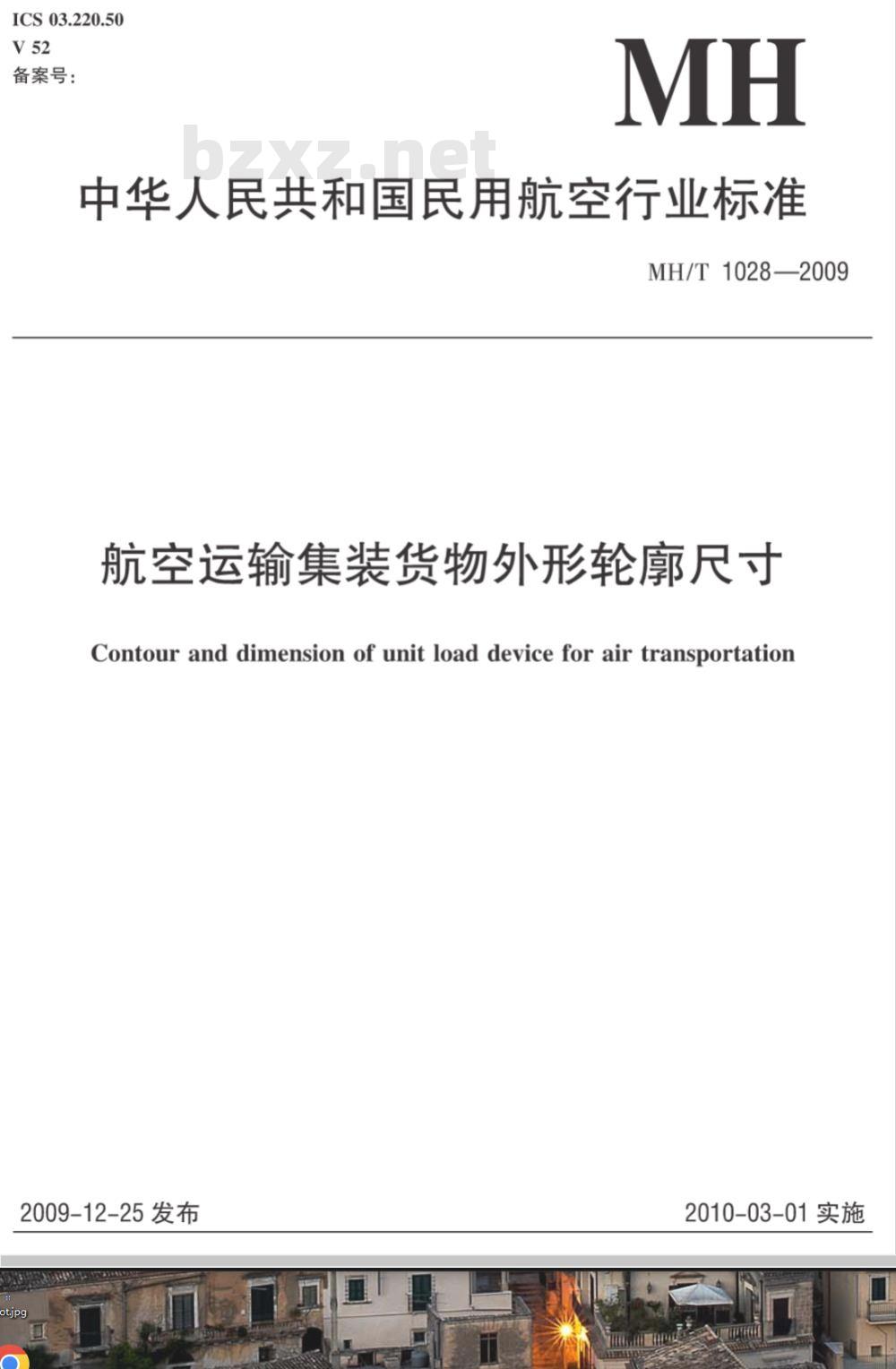

中华人民共和国民用航空行业标准MH/T 1028—2009
航空运输集装货物外形轮郭尺寸Contour and dimension of unit load device for air transportation2009-12-25发布
2010-03-01实施
中华人民共和国民用航空
行业标准
航空运输集装货物外形轮廓尺寸MH/T1028—2009
中国科学技术出版社出版
北京市海淀区中关村南大街16号邮政编码：100081
电话：010-62173865传真：010-62179148http://www.kjpbooks.com.cn
科学普及出版社发行部发行
北京长宁印刷有限公司印刷
开本：880毫米×1230毫米
2010年2月第1版
印数：1-500册
1/16印张：1字数20千字
2010年2月第1次印刷
定价：20.00元
统一书号：175046·1096/2083

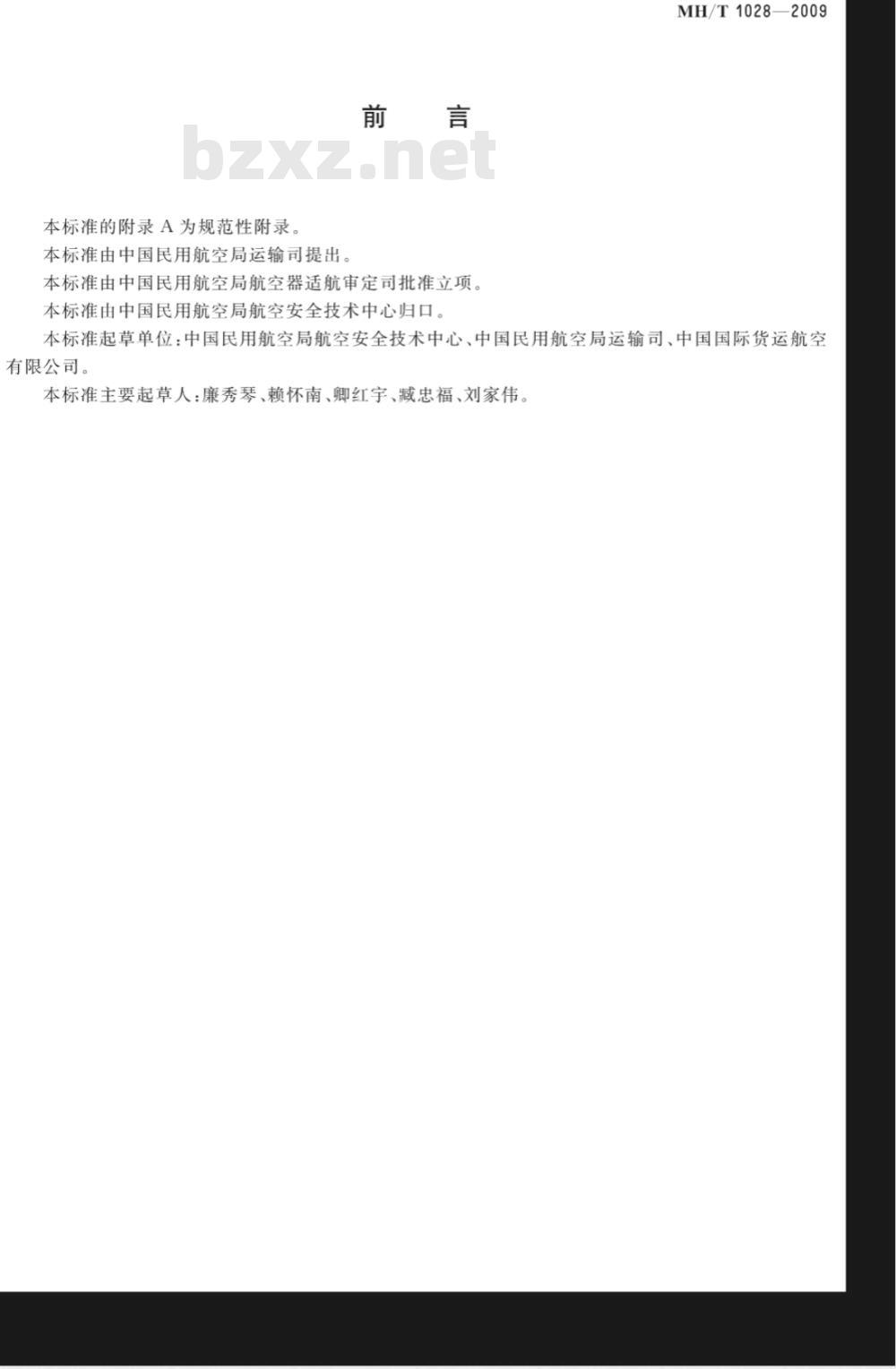

本标准的附录A为规范性附录。
本标准由中国民用航空局运输司提出前言
本标准由中国民用航空局航空器适航审定司批准立项。本标准由中国民用航空局航空安全技术中心归口。MH/T 1028-
—2009
本标准起草单位：中国民用航空局航空安全技术中心、中国民用航空局运输司、中国国际货运航空有限公司。
本标准主要起草人：廉秀琴、赖怀南、卿红宇、臧忠福、刘家伟1范围

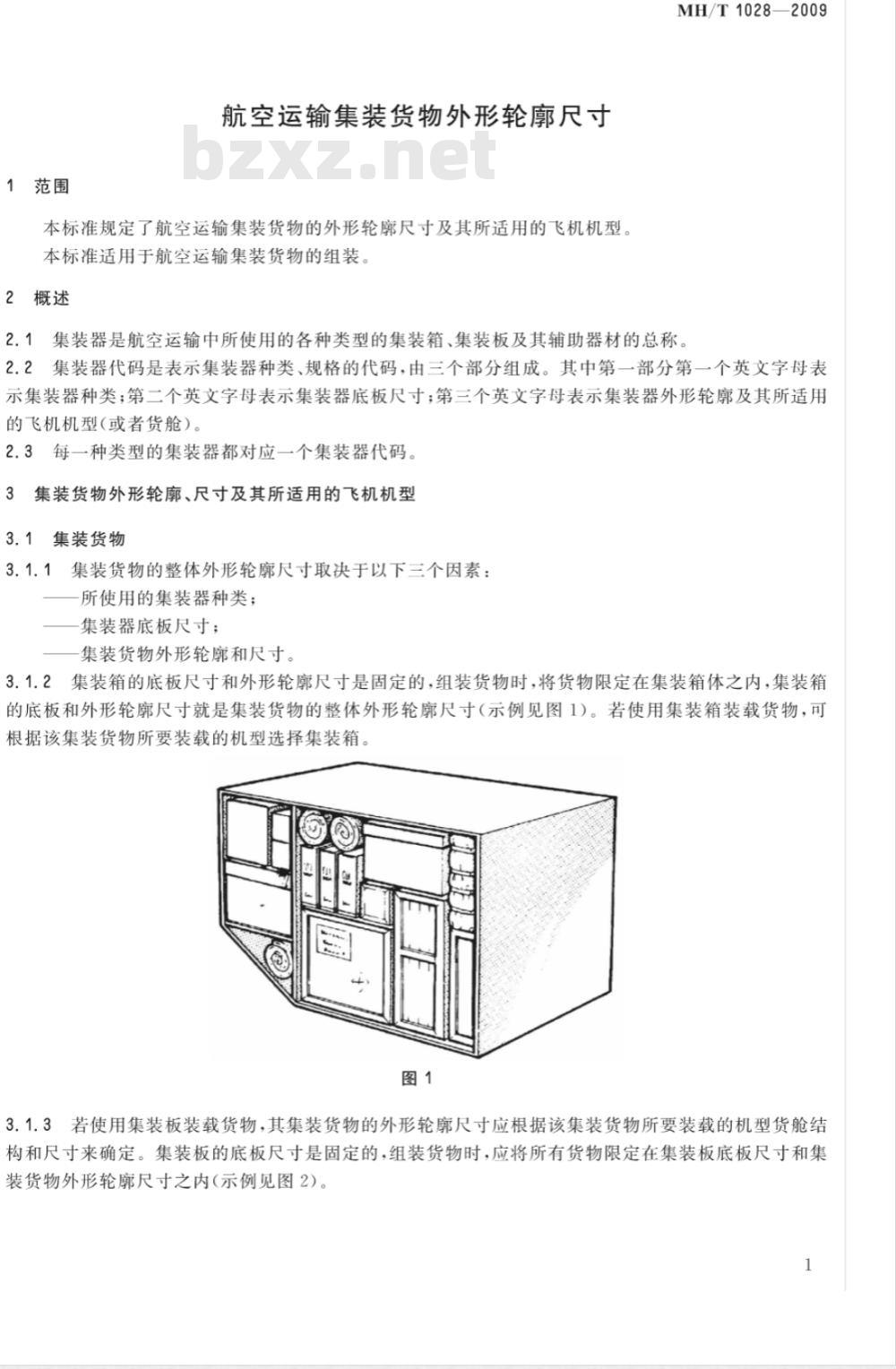

航空运输集装货物外形轮廓尺寸本标准规定了航空运输集装货物的外形轮廓尺寸及其所适用的飞机机型。本标准适用于航空运输集装货物的组装。2概述
MH/T1028—2009
2.1集装器是航空运输中所使用的各种类型的集装箱、集装板及其辅助器材的总称。2.2集装器代码是表示集装器种类、规格的代码，由三个部分组成。其中第一部分第一个英文字母表示集装器种类；第二个英文字母表示集装器底板尺寸；第三个英文字母表示集装器外形轮廓及其所适用的飞机机型（或者货舱）。
2.3每一种类型的集装器都对应一个集装器代码。3集装货物外形轮廓、尺寸及其所适用的飞机机型3.1集装货物
集装货物的整体外形轮廓尺寸取决于以下三个因素：所使用的集装器种类；
集装器底板尺寸；
集装货物外形轮廓和尺寸。
3.1.2集装箱的底板尺寸和外形轮廓尺寸是固定的，组装货物时，将货物限定在集装箱体之内，集装箱的底板和外形轮廓尺寸就是集装货物的整体外形轮廓尺寸（示例见图1）。若使用集装箱装载货物，可根据该集装货物所要装载的机型选择集装箱。图1

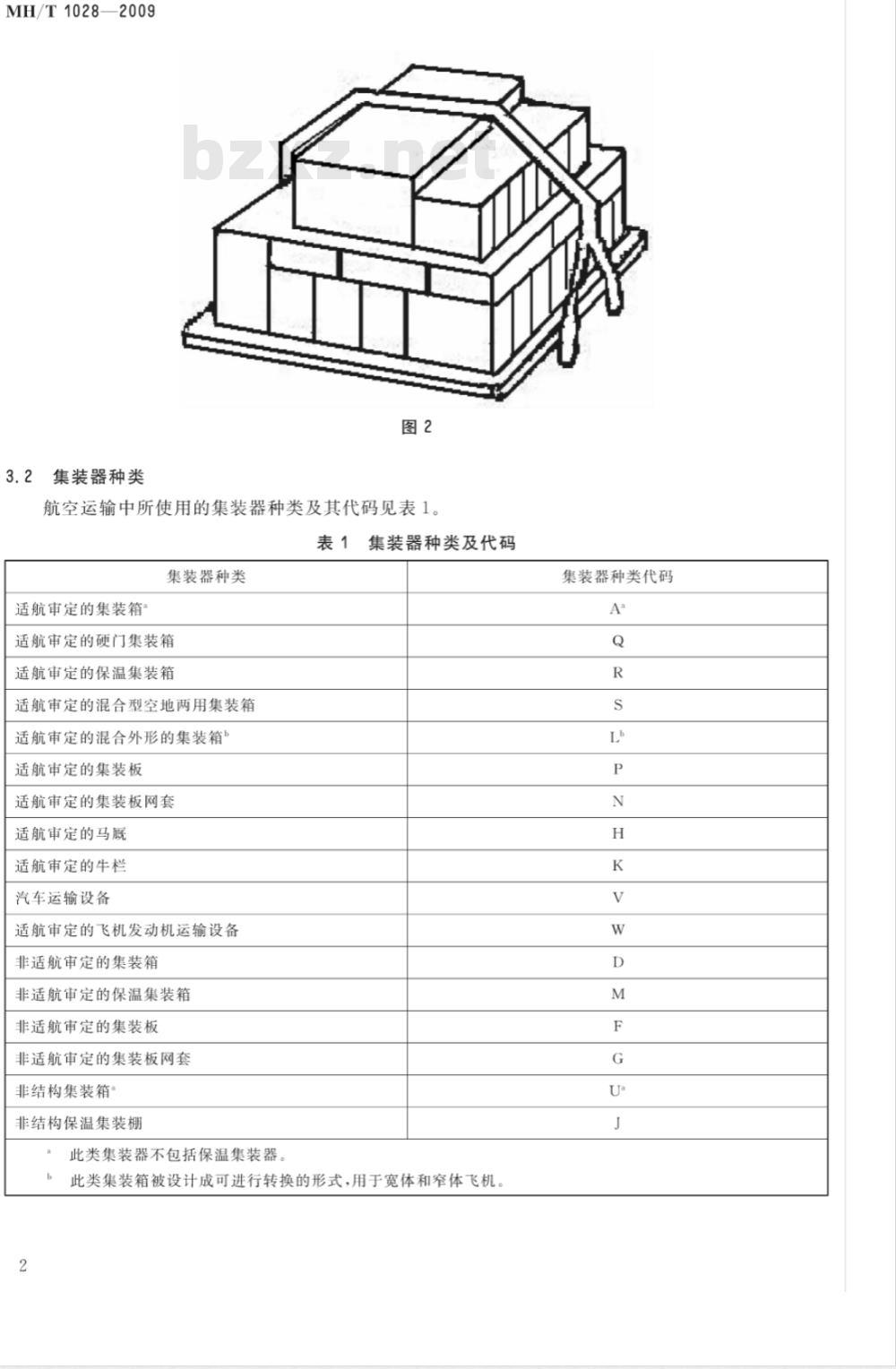

3.1.3若使用集装板装载货物，其集装货物的外形轮廓尺寸应根据该集装货物所要装载的机型货舱结构和尺寸来确定。集装板的底板尺寸是固定的，组装货物时，应将所有货物限定在集装板底板尺寸和集装货物外形轮廓尺寸之内（示例见图2）。MH/T1028—2009
集装器种类
航空运输中所使用的集装器种类及其代码见表1。表1
集装器种类及代码
集装器种类
适航审定的集装箱
适航审定的硬门集装箱
适航审定的保温集装箱
适航审定的混合型空地两用集装箱适航审定的混合外形的集装箱
适航审定的集装板
适航审定的集装板网套
适航审定的马既
适航审定的牛栏
汽车运输设备
适航审定的飞机发动机运输设备非适航审定的集装箱
非适航审定的保温集装箱
非适航审定的集装板
非适航审定的集装板网套
非结构集装箱
非结构保温集装棚
此类集装器不包括保温集装器
此类集装箱被设计成可进行转换的形式，用于宽体和窄体飞机。2
集装器种类代码
集装器底板尺寸
集装器底板尺寸及代码见表2。
底板尺寸代码
集装器底板尺寸及代码
集装器底板尺寸
mm(in)
2235X3175
2235X2743
1346X2235
2438X2991
2438X6058
2438×9125
（88X125)
(88X108)
(53×88)
(96X117.75)
（96X238.5）
(96X359.25)
2438X12192
1534X1562
1534X3175
2438×3175
1562X2438
1198×1534
1534X2438
2438X4982
集装货物外形轮廓、尺寸及其所适用的飞机机型集装板货物外形轮廓和尺寸
(96×480)
(60.4X61.5)
(60.4X125)
(96×125)
(61.5×96)
(47X60.4)
(60.4X96)
（96×196)
MH/T1028—2009
3.4.1.1集装板货物的外形轮廓和尺寸应根据所装载的飞机货舱结构和尺寸决定。集装板上所装货物的外形轮廓与其相邻的飞机货舱壁（包括顶)之间的间距应不小于50mm。3.4.1.2可按附录A中所确定的集装货物标准外形轮廓和尺寸组装集装板集装箱货物外形轮廓和尺寸
见3.1.2。
适用机型
集装货物外形轮廓代码及其适用机型见表3。表3
适用的飞机机型
（或货舱）
A300下货舱
A310下货舱
A300-600下货舱
A300C/F主货舱
A310C/F主货舱
A300-600C/F主货舱
集装货物外形轮廓代码及其适用机型集装货物外形轮廊代码
MH/T 1028—2009
适用的飞机机型
(或货舱）
A319/A320/A321下货舱
A330/A340下货舱
A340-500/600
B707-C
B727-C
B737-C
B747F主货舱
B747下货舱
B767下货舱
B777下货舱
MD-11F主货舱
MD-11下货舱
DC8F主货舱
DC10F主货舱
DC10下货舱
L1011下货舱
IL86主货舱
表3(续)
集装货物外形轮廊代码
虽然某些集装货物的外形轮廊适合某些机型的货舱结构，但是这些机型可能缺少必要的限定装置来固定这类集装货物。此时，应与承运人核对飞机上的有关设备是否允许装载该集装货物注1：.
注2：0
表示该外形轮廊适用于该机型(或者该机型的某一货舱）。表示该外形轮廊适用于该机型大货舱门的货舱内A.1A型
附录A
(规范性附录)Www.bzxZ.net
集装货物标准外形轮廓及尺寸
MH/T 1028—2009
组装在不带叉车孔的集装板上，外形轮廓代码为A型的集装货物的标准外形轮廓及尺寸见图A.1。
2438mm
3175mm
2235mm
2438mm
2438mm
3175mm
组装在带有叉车孔的集装板上，外形轮廓代码为B型的集装货物的标准外形轮廓及尺寸见图A.2。
2438mm
3175mm
2438mm
3175mm
外形轮廓代码为C型的集装货物的标准外形轮廓及尺寸见图A.3。2337mm
1626mm
1525mm
1562mm
2438mm
MH/T1028—2009
外形轮廓代码为D型的集装货物的标准外形轮廓及尺寸见图A.4559mm
1780mm
2438mml
2235mm
12997mm
1780mm
2438mml
3175mm
2438mm
外形轮代码为E型的集装货物的标准外形轮及尺寸见图A52007mm
1626mm
1534mm
1562mm
1128mm
1626mm
1534mm
外形轮廓代码为F型的集装货物的标准外形轮廓及尺寸见图A.6。4064mm
1100mm
1626mm
3175mm
1534mm
1626mml
-1194mm
3175mm
2438mm
2997mm
3175mm
11128mm
1534mm
1100mm
外形轮廓代码为G型的集装货物的标准外形轮廓及尺寸见图A.7。2007mm
1143mm
1534mm
1562mm
外形轮廓代码为H型的集装货物的标准外形轮廓及尺寸见图A.8。2438mm
1143mm
1534mm
-1562mm
外形轮廓代码为K型的集装货物的标准外形轮廓及尺寸见图A.9。-1588mm
-1392mm
-1049mm
1389mm
2235mm
2744mm
MH/T 1028—2009
MH/T1028—2009
外形轮廓代码为M型的集装货物的标准外形轮廓及尺寸见图A.10。2286mm
2235mm
3175mm
3175mm
外形轮廓代码为N型的集装货物的标准外形轮廓及尺寸见图A.11.2007ml
1626mm
1534mm
-1562mm
1128mm
1626mm
1534mm
1562mm
1194mm
外形轮廓代码为P型的集装货物的标准外形轮廓及尺寸见图A.121626mm
3175mm
3175mm
1626mm
2438mm
3175mm
2286mm
2438mm
1128mm
1626mm
l1626mm
