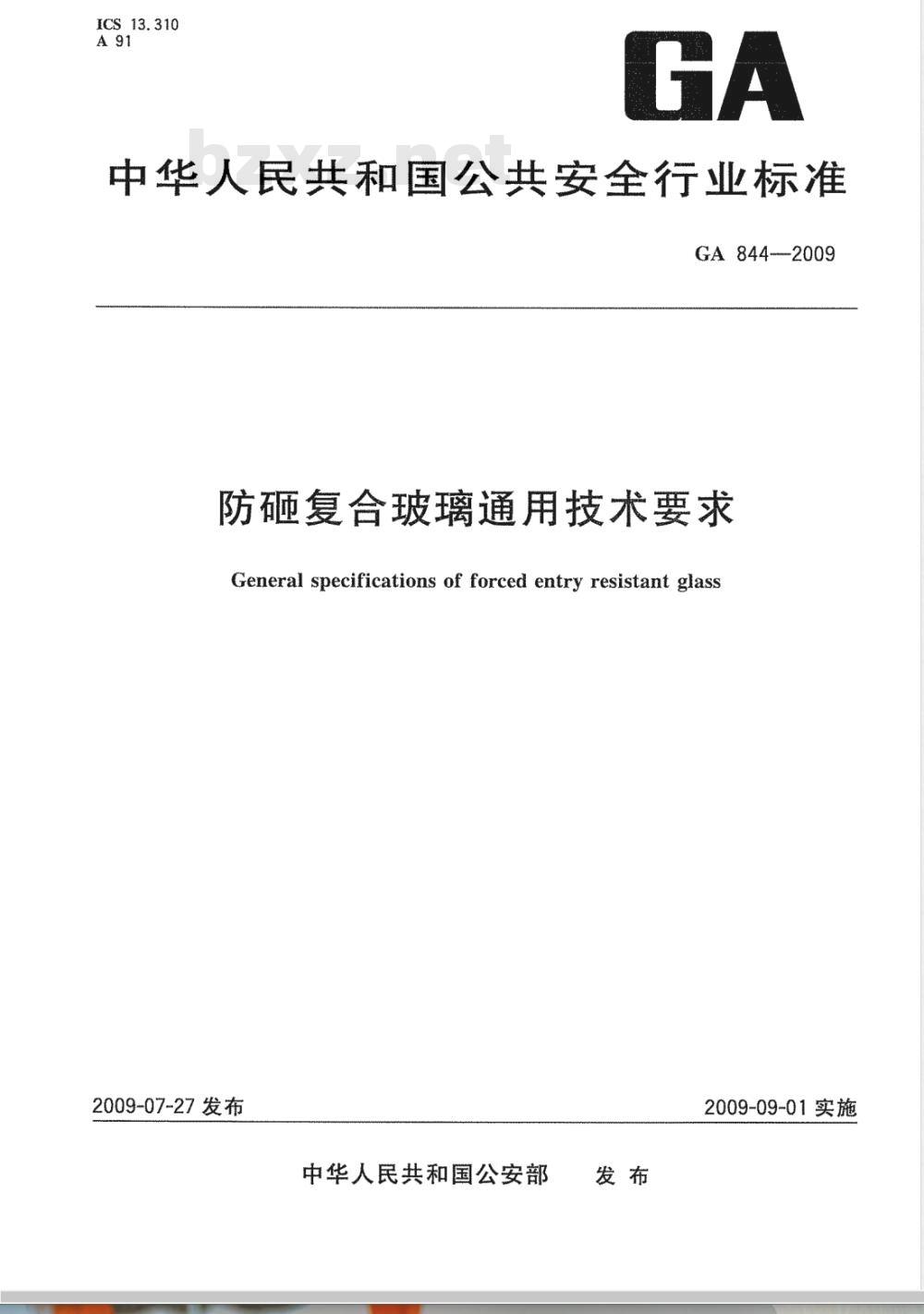

【公共安全行业标准(GA)】 防砸复合玻璃通用技术要求

ICS13.310
中华人民共和国公共安全行业标准GA844-2009
防砸复合玻璃通用技术要求
General specifications of forced entry resistant glass2009-07-27发布
中华人民共和国公安部
2009-09-01实施

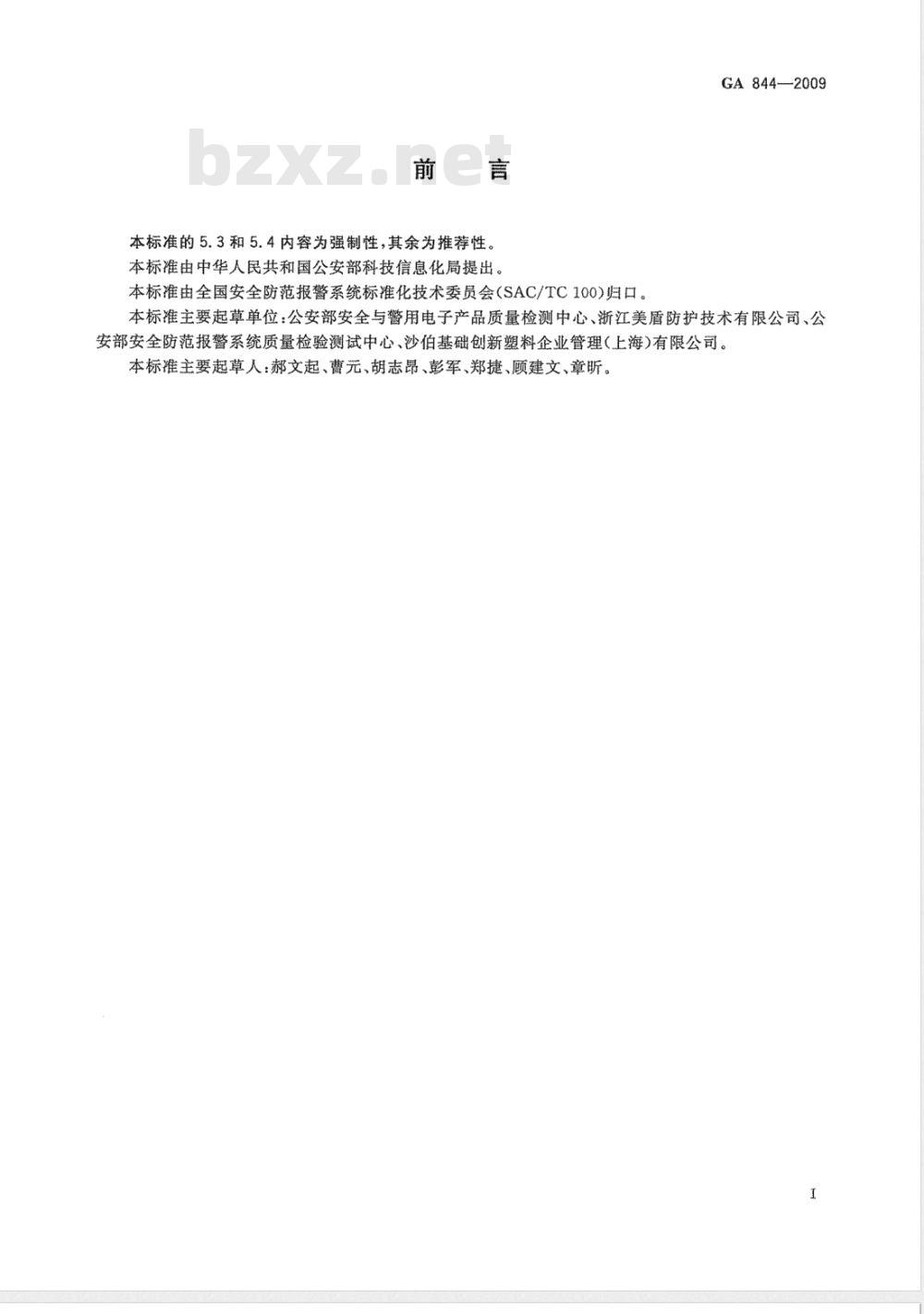

本标准的5.3和5.4内容为强制性，其余为推荐性。本标准由中华人民共和国公安部科技信息化局提出。本标准由全国安全防范报警系统标准化技术委员会（SAC/TC100)归口。GA844—2009
本标准主要起草单位：公安部安全与警用电子产品质量检测中心、浙江美盾防护技术有限公司、公安部安全防范报警系统质量检验测试中心、沙伯基础创新塑料企业管理（上海)有限公司。本标准主要起草人：郝文起、曹元、胡志昂、彭军、郑捷、顾建文、章昕。I

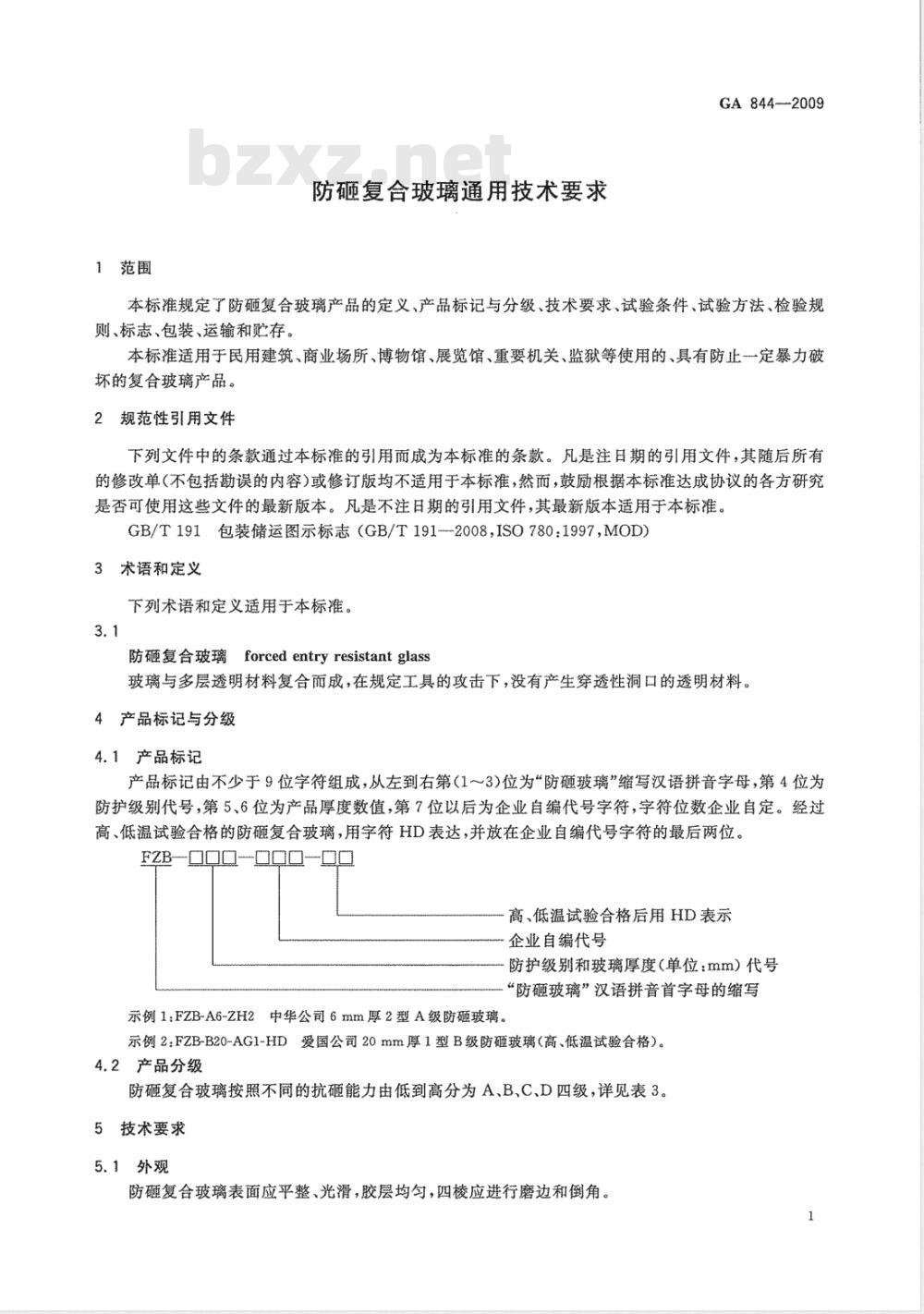

1范围
防砸复合玻璃通用技术要求
GA 844---2009
本标准规定了防砸复合玻璃产品的定义、产品标记与分级、技术要求、试验条件、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于民用建筑、商业场所、博物馆、展览馆、重要机关、监狱等使用的、具有防止一定暴力破坏的复合玻璃产品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191--2008，ISO780：1997，MOD）3术语和定义
下列术语和定义适用于本标准。3.1
防砸复合玻璃forcedentryresistantglass玻璃与多层透明材料复合而成，在规定工具的攻击下，没有产生穿透性洞口的透明材料。4产品标记与分级
4.1产品标记
产品标记由不少于9位字符组成，从左到右第(1～3)位为“防砸玻璃”缩写汉语拼音字母，第4位为防护级别代号，第5、6位为产品厚度数值，第7位以后为企业自编代号字符，字符位数企业自定。经过高、低温试验合格的防砸复合玻璃，用字符HD表达，并放在企业自编代号字符的最后两位。FZB-OOOOOOO
高、低温试验合格后用HD表示
企业自编代号
防护级别和玻璃厚度（单位：mm）代号“防砸玻璃”汉语拼音首字母的缩写示例1：FZB-A6-ZH2中华公司6mm厚2型A级防砸玻璃。示例2:FZB-B20-AG1-HD爱国公司20mm厚1型B级防砸玻璃（高、低温试验合格）。4.2产品分级
防砸复合玻璃按照不同的抗砸能力由低萄高分为A、B、C、D四级，详见表3。5技术要求
5.1外观
防砸复合玻璃表面应平整、光滑，胶层均勾，四棱应进行磨边和倒角。GA844—2009

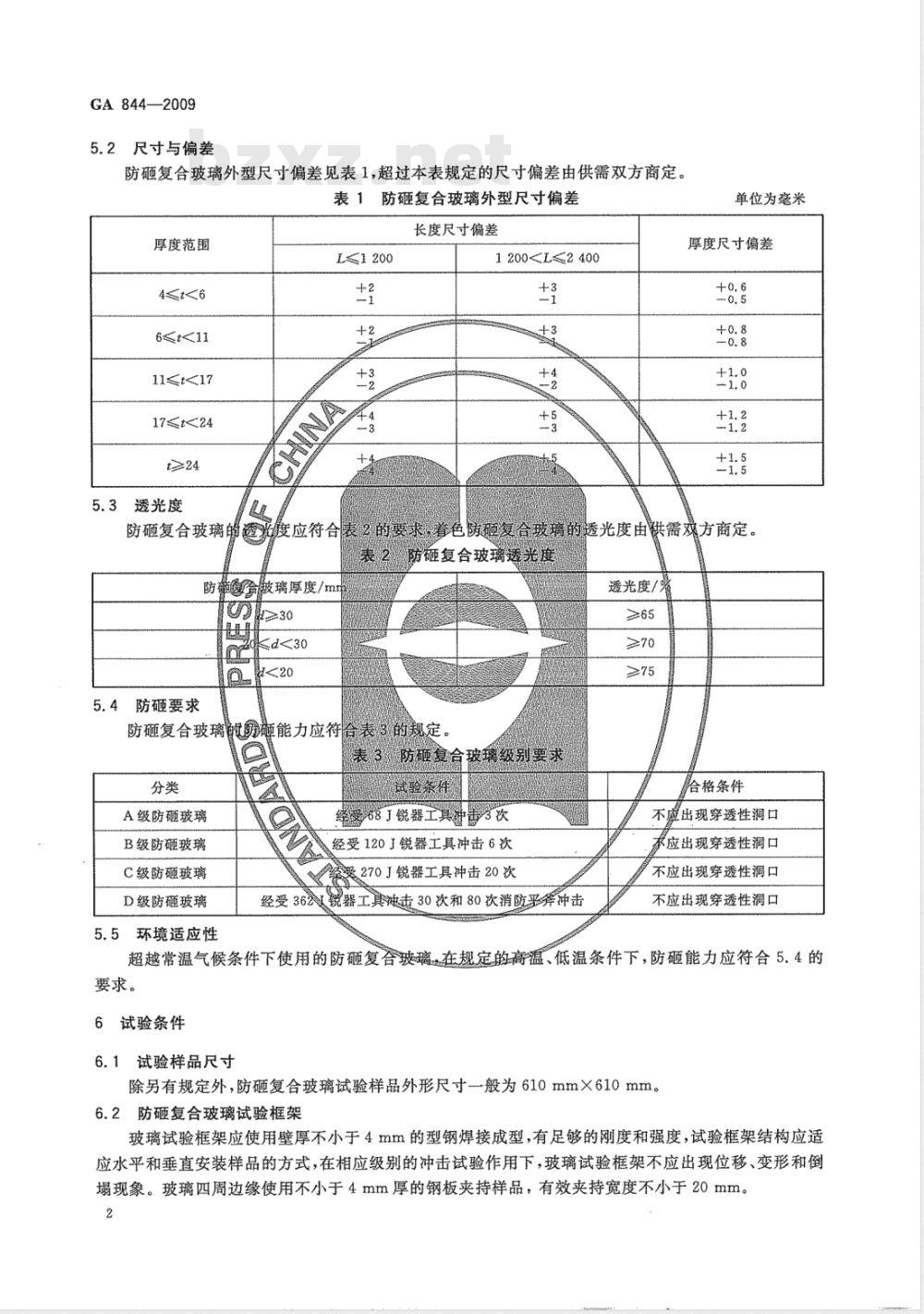

5.2尺寸与偏差
防砸复合玻璃外型尺寸偏差见表1，超过本表规定的尺寸偏差由供需双方商定。表1防砸复合玻璃外型尺寸偏差
厚度范围
6《11
t≥24
透光度
L≤1200
长度尺寸偏差
1200防砸复合玻璃的透光度应符合表2的要求表
防各玻璃厚度/m
5.4防砸要求
单位为毫米
厚度尺寸偏差
色防砸复合玻璃的透光度由供需双方商定。防砸复合玻璃透光度
透光度/9
防砸复合玻璃散防砸能力应符合表3的规定
防砸复合玻璃级别
A级防砸玻璃
B级防砸玻璃
C级防砸玻璃
D级防砸玻璃
5.5环境适应性
试验条件
终受68了锐器工真种3次
经受120J锐器工具冲击6次
爱270J锐器工具冲击20次
经受362锐器工真油击30次和80次消防平奔冲击合格条件
不应出现穿透性洞口
太应出现穿透性洞口
不应出现穿透性洞口
不应出现穿透性洞口
超越常温气候条件下使用的防砸复合玻璃在规定的高温、低温条件下，防砸能力应符合5.4的要求。
6试验条件
试验样品尺寸
除另有规定外，防砸复合玻璃试验样品外形尺寸一般为610mm×610mm。防砸复合玻璃试验框架
玻璃试验框架应使用壁厚不小于4mm的型钢焊接成型，有足够的刚度和强度，试验框架结构应适应水平和垂直安装样品的方式，在相应级别的冲击试验作用下，玻璃试验框架不应出现位移、变形和倒塌现象。玻璃四周边缘使用不小于4mm厚的钢板夹持样品，有效夹持宽度不小于20mm。2

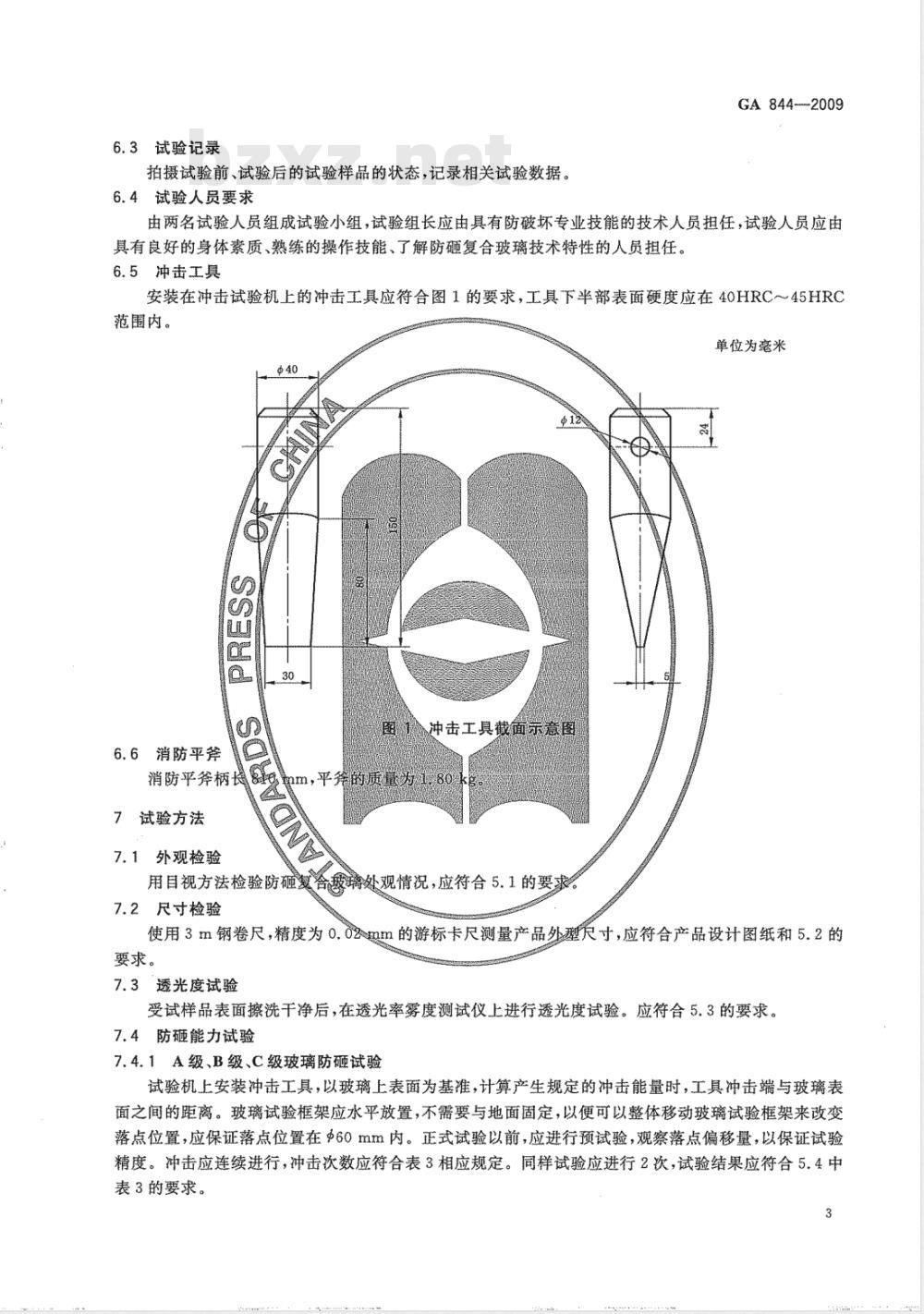

6.3试验记录
拍摄试验前、试验后的试验样品的状态，记录相关试验数据。6.4试验人员要求
GA 844--2009
由两名试验人员组成试验小组，试验组长应由具有防破坏专业技能的技术人员担任，试验人员应由具有良好的身体素质、熟练的操作技能、了解防砸复合玻璃技术特性的人员担任。6.5冲击工具
安装在冲击试验机上的冲击工具应符合图1的要求，工具下半部表面硬度应在40HRC～45HRC范围内。
单位为毫米
6.6消防平斧
冲击工具截面示意图
消防平斧柄长m，平斧
7试验方法
7.1外观检验
用目视方法检验防砸复合玻璃处观情况，应符合5.1的要求。7.2尺寸检验
使用3m钢卷尺，精度为0.02mm的游标卡尺测量产品外型尺寸，应符合产品设计图纸和5.2的要求。
7.3透光度试验
受试样品表面擦洗干净后，在透光率雾度测试仪上进行透光度试验。应符合5.3的要求。7.4防砸能力试验
7.4.1A级、B级、C级玻璃防砸试验试验机上安装冲击工具，以玻璃上表面为基准，计算产生规定的冲击能量时，工具冲击端与玻璃表面之间的距离。玻璃试验框架应水平放置，不需要与地面固定，以便可以整体移动玻璃试验框架来改变落点位置，应保证落点位置在Φ60mm内。正式试验以前，应进行预试验，观察落点偏移量，以保证试验精度。冲击应连续进行，冲击次数应符合表3相应规定。同样试验应进行2次，试验结果应符合5.4中表3的要求。
GA844---2009
7.4.2D级玻璃防砸试验
按照7.4.1规定的试验方法进行362J冲击试验，在玻璃表面中心位置处，落点应在80mm范围内，连续击打30次，再使用消防平斧击打80次，击打速率为10次/min，试验结果应符合5.4中表3相关要求。
7.4.3高温试验
把一片防砸复合玻璃样品放进高温试验箱内，在（十55℃土2℃）条件下恒温2h，取出样品立即按照7.4.1或7.4.2规定的试验方法进行防砸试验，试验结果应符合5.4中表3的要求。7.4.4低温试验
把-片防砸复合玻璃样品放进低温试验箱内，在（一25℃土3℃）条件下恒温2h，取出样品立即按照7.4.1或7.4.2规定的试验方法进行防砸试验，试验结果应符合5.4中表3的要求。8
检验规则
检验分类
检验分类为鉴定检验和质量致性检验。鉴定检验是用本型号的样品进行全项检验；质量致性检验由四个检验组组成。
8.2检验项目
检验项目、试验方法与技术要求及不合格分类按表4规定：a）A组检验（逐批）：交收产品时，全数检验；b）B组检验（逐批）：交收产品时，抽样检验；c）C组检验（周期）：每两年进行次；D组检验（周期）：质量抽查时进行。d)
外观检验
尺寸检验
透光度检验
A、B、C级玻璃防砸试验
D级玻璃防砸试验
玻璃高温试验
玻璃低温试验
8.3组批规则
检验项目
不合格
质量一致性检验
以同一批原料、同一结构和同-批生产工艺流程生产的防砸玻璃作为个组批。8.4抽样规则
质量一致性检验和鉴定检验的抽样按以下规定进行：鉴定检验的受试样品为3件
质量-致性检验中的B组样品在A组检验合格品中抽取，抽样数按表5规定。C组和D组检b)
验的样品数量，应在A组和B组检验的合格批中随机抽取2台进行检验。批量选用/块
91~150
151~280wwW.bzxz.Net
281~500
8.5判定规则
表5逐批正常检查次抽样表
样本大小/块
合格质量水平AQL1.0
合格判定数
鉴定检验项目中，有一项不符合要求，则判产品不合格。质量一致性检验的合格判定数应符合表5规定。9标志、包装、运输和贮存
9.1标志
GA844--2009
不合格判定数
防砸玻璃外包装箱上应有产品名称、型号规格、生产厂名、产品净重等标志，应符合GB/T191的有关规定。
9.2包装、运输
产品使用防止表面破损的材料包装，用集装箱方式运输，应避免碰撞，防止变形损坏。包装箱内应有产品使用说明书。
产品应贮存在通风干燥处，应有防晒、防潮、防腐措施。5
GA844-2009
