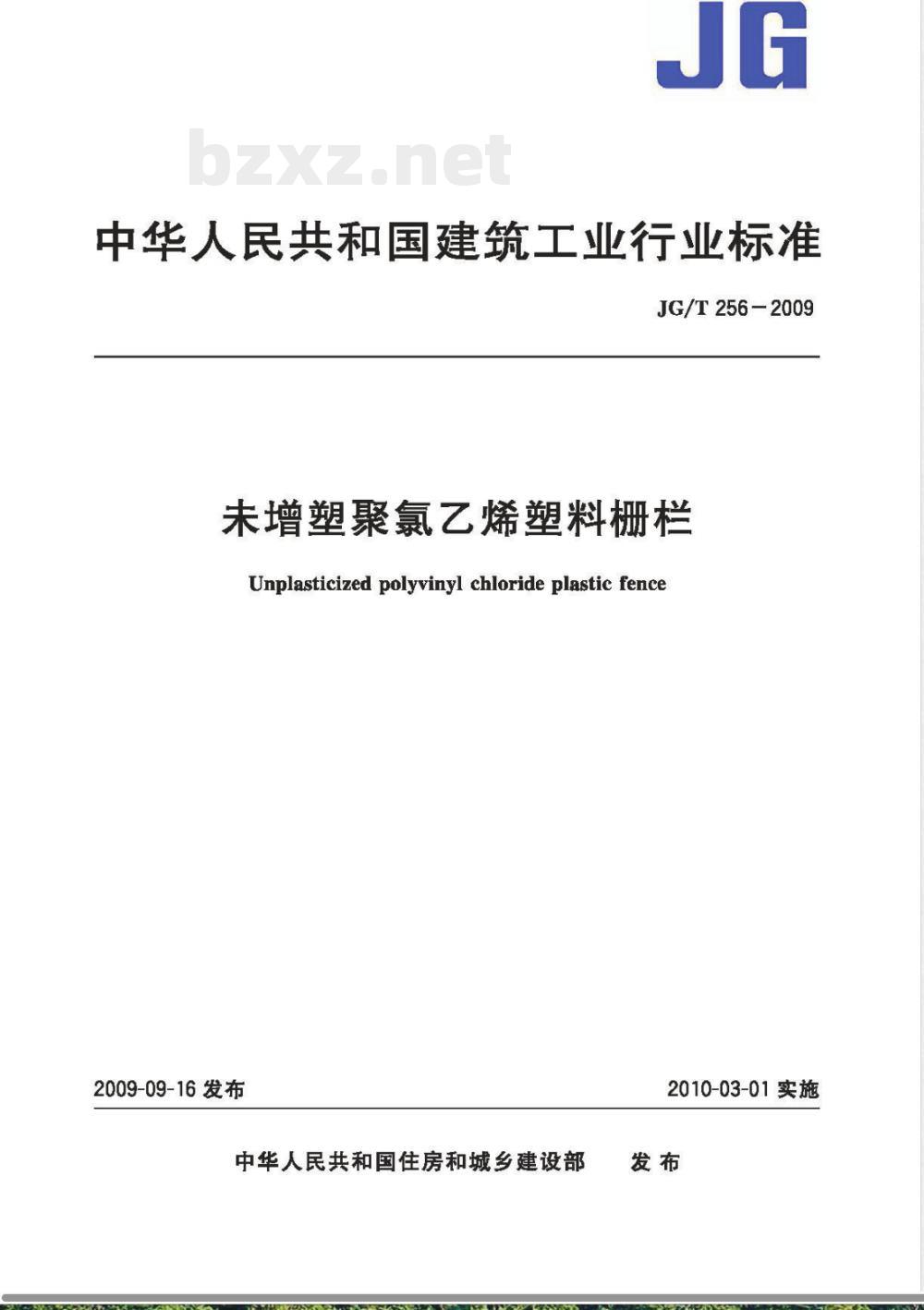

【建筑工业行业标准(JG)】 未增塑聚氯乙烯塑料栅栏

中华人民共和国建筑工业行业标准JG/T256-2009
未增塑聚氯乙烯塑料栅栏
Unplasticized polyvinyl chloride plastic fence2009-09-16发布
中华人民共和国住房和城乡建设部2010-03-01实施

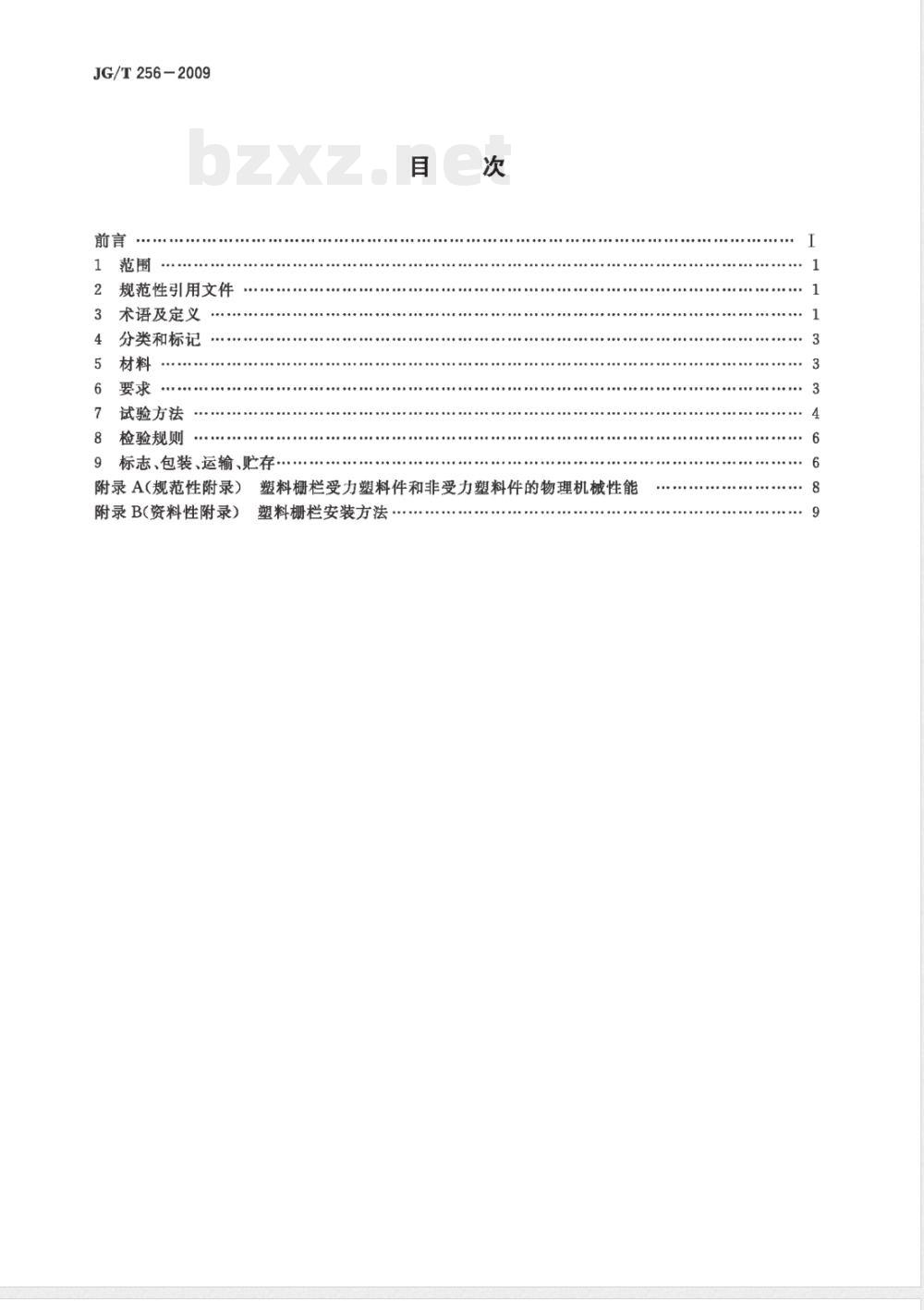

JG/T256-2009
规范性引用文件
术语及定义
分类和标记
试验方法
检验规则
标志、包装、运输、贮存
附录A（规范性附录）塑料栅栏受力塑料件和非受力塑料件的物理机械性能附录B(资料性附录)
塑料栅栏安装方法

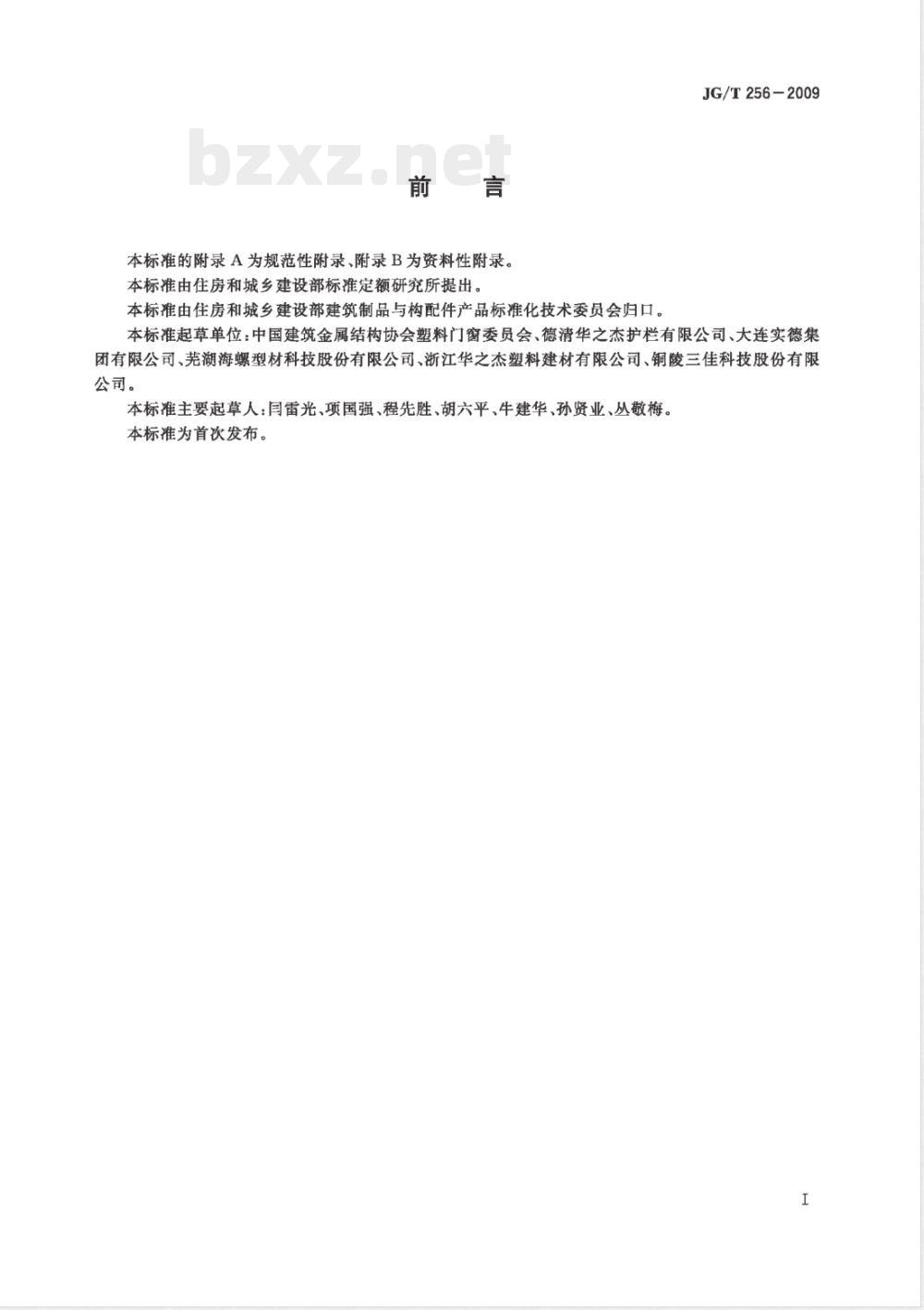

本标准的附录A为规范性附录、附录B为资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。JG/T256-2009
本标准起草单位：中国建筑金属结构协会塑料门窗委员会、德清华之杰护栏有限公司、大连实德集团有限公司、芜湖海螺型材科技股份有限公司、浙江华之杰塑料建材有限公司、铜陵三佳科技股份有限公司。
本标准主要起草人：闫雷光、项国强、程先胜、胡六平、牛建华、孙贤业、丛敬梅。本标准为首次发布。

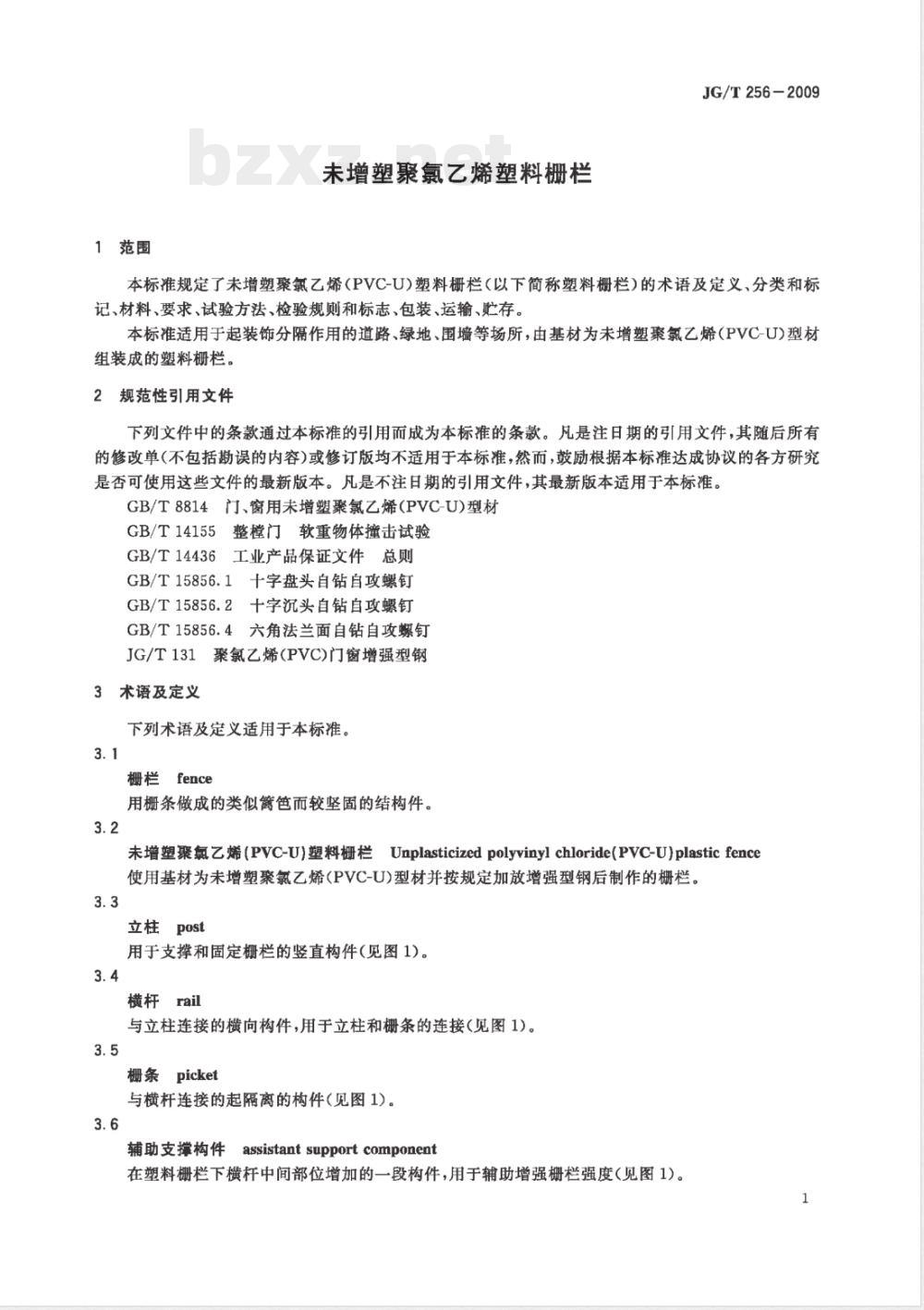

1范围
未增塑聚氯乙烯塑料栅栏
JG/T256-2009
本标准规定了未增塑聚氯乙烯(PVC-U)塑料栅栏（以下简称塑料栅栏）的术语及定义、分类和标记、材料、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于起装饰分隔作用的道路、绿地、围墙等场所，由基材为未增塑聚氯乙烯（PVC-U)型材组装成的塑料栅栏。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8814门、窗用未增塑聚氯乙烯(PVC-U)型材GB/T14155整门软重物体撞击试验GB/T14436工业产品保证文件总则GB/T15856.1十字盘头自钻自攻螺钉GB/T15856.2十字沉头自钻自攻螺钉GB/T15856.4六角法兰面自钻自攻螺钉JG/T131聚氯乙烯(PVC)门窗增强型钢3术语及定义
下列术语及定义适用于本标准。3.1
栅栏fence
用栅条做成的类似禽芭而较坚固的结构件。3.2
Unplasticizedpolyvinylchloride(PVC-U)plasticfence未增塑聚氯乙烯(PVC-U)塑料栅栏使用基材为未增塑聚氯乙烯(PVC-U)型材并按规定加放增强型钢后制作的栅栏。3.3
立柱post
用于支撑和固定栅栏的竖直构件（见图1)。3.4
横杆rail
与立柱连接的横向构件，用于立柱和栅条的连接（见图1）。3.5
栅条picket
与横杆连接的起隔离的构件（见图1）。3.6
Fassistant support component辅助支撑构件
在塑料栅栏下横杆中间部位增加的一段构件，用于辅助增强栅栏强度（见图1）。1
分类和标记
4.1分类
分类和代号见表1的规定。
4.2规格
表1分类和代号
道路塑料栅栏
塑料栅栏的规格由宽度W和高度
4.3标记方法和示例
4.3.1产品标记由类别代号和规格维4.3.2示例
围墙塑料栅栏
类别代号
道路塑料栅栏，宽度W为2500mm，高度H为1200mm。DSZL-2 500X1200。
5材料
JG/T256-2009
绿地塑料栅栏
5.1塑料栅栏所用型材应符合GB/T8814的要求，其中老化性能应满足6000h，当有焊接要求时，应检测型材的可焊接性。
5.2塑料栅栏塑料受力件和塑料非受力件的物理机械性能应符合附录A的要求。5.3塑料栅栏所用连接紧固件应符合GB/T15856.1、GB/T15856.2、GB/T15856.4的要求。5.4塑料栅栏所用增强型钢应符合JG/T131的要求，增强型钢应采用镀锌处理。6要求
一般要求
塑料栅栏除符合本标准外，凡涉及安全或使用在其他场所时，尚应执行国家现行有关标准的规定。6.2外观
塑料栅栏构件表面应平，颜色均勾，无裂纹、气泡，不得有严重影响外观的擦、划伤等缺陷。6.3型材壁厚
塑料栅栏型材壁厚应符合表2的要求。表2塑料摄栏型材壁厚
道路塑料栅栏
国墙塑料栅栏
单位为毫米
绿地塑料栅栏
JG/T256-2009
6.4增强型钢壁厚
增强型钢壁厚不应小于1.5mm。
6.5装配质量
6.5.1立柱、横杆内腔应加装增强型钢，应根据塑料栅栏的刚度、强度要求计算确定增强型钢的规格。增强型钢与型材内腔的配合单面间隙不应大于0.5mm。安装有增强型钢的构件应进行防水处理。6.5.2塑料栅栏尺寸允许偏差应符合表3的规定。表3塑料栅栏尺寸允许偏差
偏差值
相邻栅条间距
6.5.3当宽度大于2000mm时，在塑料栅栏的中间部位应采用辅助支撑构件。6.5.4塑料栅栏各构件连接应牢固、可靠、配合紧密，不应脱落。6.5.5塑料栅栏的安装方法参见附录B。6.6力学性能
6.6.1刚度
单位为毫米
横杆间距
6.6.1.1塑料栅栏在承受500N的垂直荷载后，其横杆挠度变形不应大于立柱间净距离的1/240，各构件不应损坏。
6.6.1.2塑料栅栏在承受500N的水平荷载后，其横杆度变形不应大于立柱间净距离的1/120，各构件不应损坏。
6.6.2强度
6.6.2.1塑料栅栏在承受2000N的垂直荷载后，各构件不应脱落、断裂及出现影响使用的永久变形。6.6.2.2塑料栅栏在承受1000N的水平荷载后，各构件不应脱落、断裂及出现影响使用的永久变形。6.6.3软重物体撞击性能
塑料栅栏受软重物体撞击后无破损。7试验方法
7.1试件存放及试验环境
试验前塑料栅栏试件应在23℃土2℃的条件下存放24h以上，并在该条件下进行测试。7.2外观
在自然散射光线下，距试样1m目测。7.3型材、增强型钢壁厚
用精度为0.05mm游标卡尺进行检测。7.4装配质量
7.4.1用卷尺、游标卡尺、塞尺检测增强型钢及其装配质量，目测装有增强型钢的构件有无防水措施。7.4.2用精度为1mm的量具测量塑料栅栏的外形尺寸和偏差。7.4.3当宽度大于2000mm时，检查是否有辅助支撑构件。7.4.4检查各构件装配是否牢固、可靠、配合紧密，有无脱落现象。7.5力学性能
7.5.1刚度
7.5.1.1将塑料栅栏按正常使用状态固定，在上横杆的中间部位取点，测量该点与水平基准面的距离h。，再在该点施加一个竖直向下的（500十5)N载荷Fl，1min后测量该点与水平基准面的距离h1，h。和h1之间的差值不应大于立柱间净距离的1/240，并观察各构件损坏情况。若有辅助支撑构件的塑料栅栏，应在辅助支撑构件与相邻立柱或辅助支撑构件中间部位取点，按上述方法进行检测。检测受力示4
图图算
JG/T256-2009
3检验规则
产品检验分出厂检验和型式检验。8.1
出厂检验
应在型式检验合格后的有效期内进行出厂检验。出厂检验项目应符合表4的规定。不合格的产品不允许出厂。8.1.1
出厂检验与型式检验项目
型材、增强型钢壁厚
增强型钢装配
尺寸偏差
辅助支撑构件
构件装配
软重物体撞击
道路栅栏
型式检验
绿地栅栏
围墙栅栏
出厂检验
道路栅栏下载标准就来标准下载网
绿地栅栏
围墙栅栏
2产品出厂前，抽样方法按同一批次、规格、品种分别随机抽取3%，且不得少于3组，试验方
法、工具
3产品出厂检验判定规则应根据表4规定的出厂检验项目进行检验。当其中某项不合格时，应加倍抽样。对不合格的项目进行复检，当该项仍不合格时，则判定该批产品为不合格品。当全部检测项目符合本标准规定的要求，则判定该批产品为合格品。8.2型式检验
8.2.1有下列情况之一时应进行型式检验：a）
新产品或老产品转厂生产的试制定型鉴定；正式生产后，当结构、材料、工艺有较大改变而可能影响产品性能时；b）
正常生产时，每一年检测一次；c）
产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；e）
国家质量监督机构提出进行型式检验要求时。8.2.2
型式检验项目见表4。
8.2.3批量生产时，抽样方法为每一年从出厂检验合格产品中随即抽取三组进行型式检验。8.2.4根据表4规定的型式检验项目进行检验。当其中某项不合格时，应加倍抽样。对不合格的项目进行复检，当该项仍不合格时，则判定该批产品为不合格品。当检验项目符合本标准规定的合格指标，则判定该批产品为合格品。
9标志、包装、运输、贮存
9.1标志
9.1.1在产品的明显部位应注明产品的制造商名称、商标、产品名称、型号、制造日期和标准代号。9.1.2产品检验合格后应有检验合格证。合格证应符合GB/T14436的规定。9.2包装
9.2.1产品表面应有保护措施，应用无腐蚀性的软质材料包装。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
