【建筑材料行业标准(JC)】 轻质陶瓷砖

ICS.91. 100.25
备案号：27675—2010
中华人民共和国建材行业标准
JC/T1095—2009
轻质陶瓷砖
Light-ceramic tile
2009-12-04发布
2010-06-01
中华人民共和国工业和信息化部发布实施
ICS.91. 100.25
备案号：27675—2010
中华人民共和国建材行业标准
JC/T1095—2009
轻质陶瓷砖
Light-ceramic tile
2009-12-04发布
2010-06-01
中华人民共和国工业和信息化部发布实施

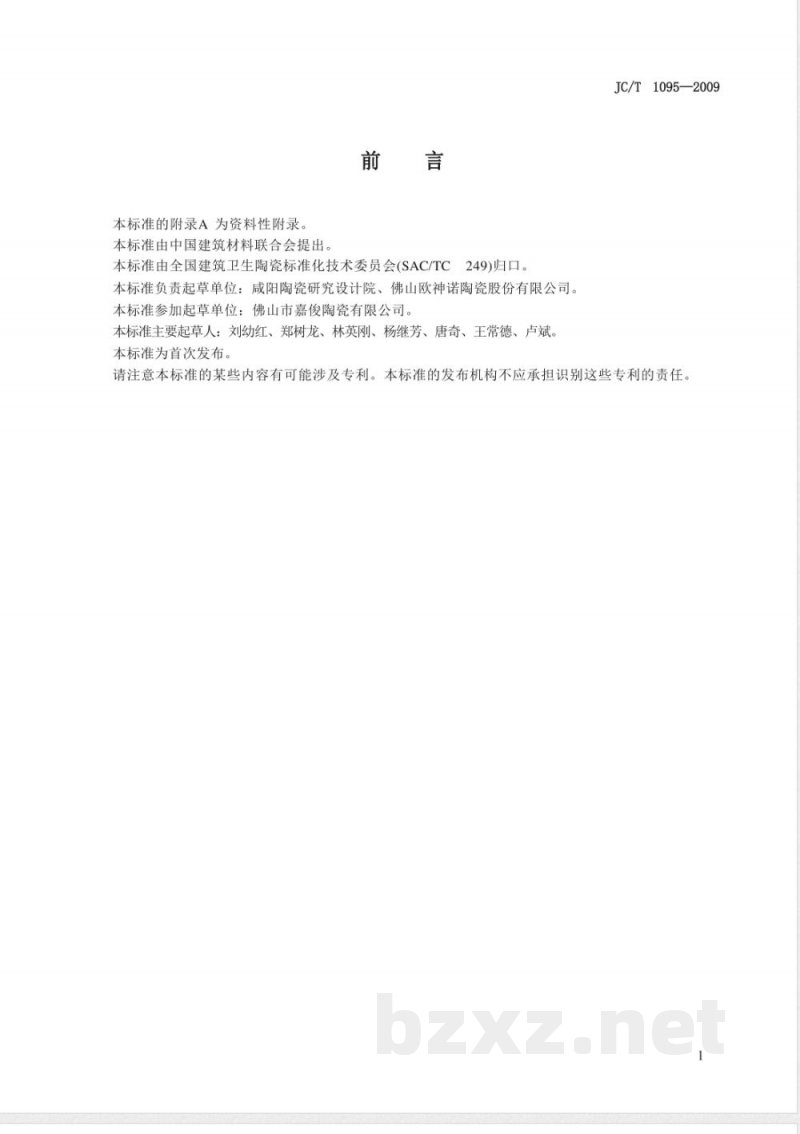

本标准的附录A为资料性附录。
本标准由中国建筑材料联合会提出。前言
本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。
本标准负责起草单位：咸阳陶瓷研究设计院、佛山欧神诺陶瓷股份有限公司。本标准参加起草单位：佛山市嘉俊陶瓷有限公司。本标准主要起草人：刘幼红、郑树龙、林英刚、杨继芳、唐奇、王常德、卢斌。本标准为首次发布。下载标准就来标准下载网

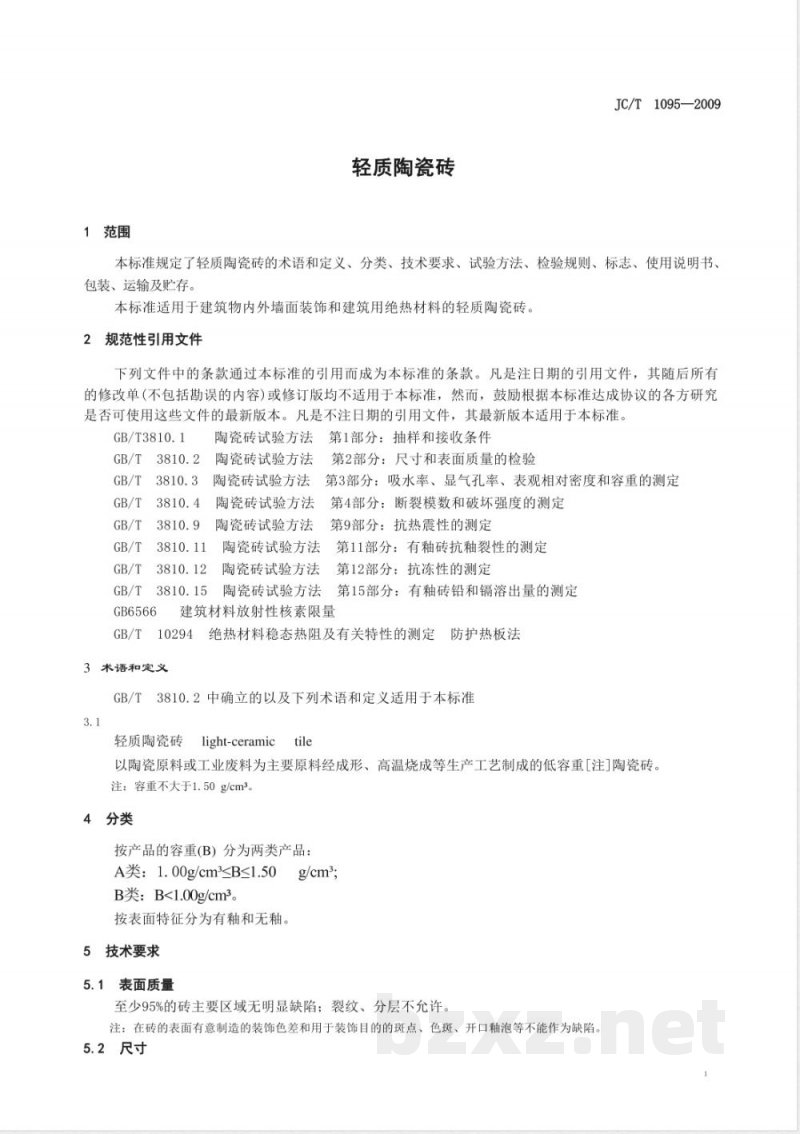

JC/T1095—2009
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任1范围
轻质陶瓷砖
JC/T1095—2009
本标准规定了轻质陶瓷砖的术语和定义、分类、技术要求、试验方法、检验规则、标志、使用说明书包装、运输及贮存。
本标准适用于建筑物内外墙面装饰和建筑用绝热材料的轻质陶瓷砖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3810.1
陶瓷砖试验方法第1部分：抽样和接收条件GB/T3810.2
陶瓷砖试验方法第2部分：尺寸和表面质量的检验GB/T3810.3陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定GB/T
GB/T3810.11
GB/T3810.15
GB6566
陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定陶瓷砖试验方法第9部分：抗热震性的测定陶瓷砖试验方法
第11部分：有釉砖抗釉裂性的测定陶瓷砖试验方法
第12部分：抗冻性的测定
陶瓷砖试验方法
第15部分：有釉砖铅和镉溶出量的测定建筑材料放射性核素限量
GB/T10294
3术语和定义
绝热材料稳态热阻及有关特性的测定防护热板法
GB/T3810.2中确立的以及下列术语和定义适用于本标准3.1
轻质陶瓷砖light-ceramictile
以陶瓷原料或工业废料为主要原料经成形、高温烧成等生产工艺制成的低容重[注］陶瓷砖。注：容重不大于1.50g/cm3。
4分类
按产品的容重(B）分为两类产品：A类：1.00g/cm2B类：B<1.00g/cm3。
按表面特征分为有釉和无釉。
5技术要求
5.1表面质量
至少95%的砖主要区域无明显缺陷；裂纹、分层不允许。注：在砖的表面有意制造的装饰色差和用于装饰目的的斑点、色斑、开口釉泡等不能作为缺陷。5.2尺寸

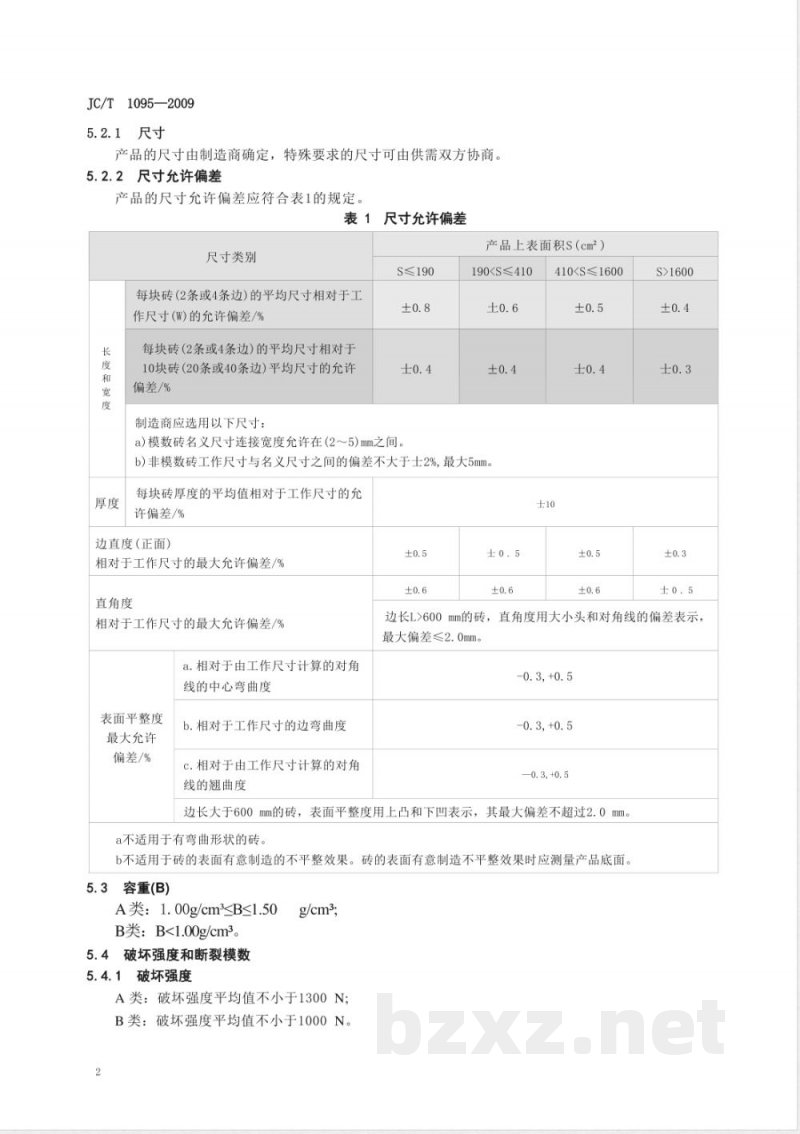

JC/T1095—2009
5.2.1尺寸
产品的尺寸由制造商确定，特殊要求的尺寸可由供需双方协商。5.2.2尺寸允许偏差
产品的尺寸允许偏差应符合表1的规定。表1尺寸允许偏差
尺寸类别
每块砖(2条或4条边）的平均尺寸相对于工作尺寸(W)的允许偏差/%
每块砖（2条或4条边）的平均尺寸相对于10块砖（20条或40条边）平均尺寸的允许偏差/%
制造商应选用以下尺寸：
S≤190
a）模数砖名义尺寸连接宽度允许在（2～5)mm之间。产品上表面积S（cm2）
190b）非模数砖工作尺寸与名义尺寸之间的偏差不大于士2%，最大5mm。每块砖厚度的平均值相对于工作尺寸的允许偏差/%
边直度(正面）
相对于工作尺寸的最大允许偏差/%直角度
相对于工作尺寸的最大允许偏差/%a.相对于由工作尺寸计算的对角线的中心弯曲度
表面平整度
最大允许
偏差/%
b.相对于工作尺寸的边弯曲度
c.相对于由工作尺寸计算的对角线的翘曲度
410S>1600
边长L>600mm的砖，直角度用大小头和对角线的偏差表示，最大偏差≤2.0mm。
-0.3,+0.5
边长大于600mm的砖，表面平整度用上凸和下凹表示，其最大偏差不超过2.0mm。a不适用于有弯曲形状的砖
b不适用于砖的表面有意制造的不平整效果。砖的表面有意制造不平整效果时应测量产品底面。5.3容重(B)
A类：1.00g/cm2B类：B<1.00g/cm3。
5.4破坏强度和断裂模数
5.4.1破坏强度
A类：破坏强度平均值不小于1300N；B类：破坏强度平均值不小于1000N。2
5.4.2断裂模数
A类：断裂模数平均值不小于11MPa，单值不小于10MPa；B类：断裂模数平均值不小于9MPa，单值不小于8MPa。5.5抗热震性
经抗热震性试验应无裂纹或破损。5.6有釉产品抗釉裂性
经抗釉裂性试验后，应无裂纹、无剥落、无破损。5.7抗冻性
用于冷冻环境下的产品，应进行抗冻性试验。经试验应无裂纹、无剥落、无破损。5.8放射性核素限量
应符合GB6566的要求。
5.9导热系数
用作墙体绝热材料时，产品在23℃时的导热系数应不大于0.60W/m·K。或23℃（热带地区时40℃）时导热系数的设计值。5.10吸水率
有要求时，制造商应报告产品吸水率。5.11有釉砖铅和镉的溶出量
有釉产品在与食品有可能接触时，制造商应报告其铅和镐的溶出量。6试验方法
用测量值或计算值判定本标准中的极限值时，采用修约值比较法。6.1表面质量检验方法
JC/T1095—2009
应向客户报告在10℃
将试样平铺成不小于1m2或单块面积大于0.36m2时不少于9块砖的正方形，对产品正面表面用3001x的灯光均匀照射，在垂直距离2m处用肉眼观察被检表面的可见缺陷；在约0.6m处目测检查各试样是否有裂纹和分层现象。
6.2尺寸偏差
按GB/T3810.2的规定进行测定。6.3容重
按GB/T3810.3的规定进行测定
6.4破坏强度和断裂模数
按GB/T3810.4的规定进行测定
6.5抗热震性
按 GB/T3810. 9
中规定的浸没试验方法进行测定6.6有釉砖抗釉裂性
按GB/T3810.11的规定进行测定。6.7抗冻性
按GB/T3810.12
的规定进行测定。
6.8放射性核素限量
按GB6566的规定进行测定。
6.9导热系数
制取300mmx300mm（不足300mm的用原样）、厚度不小于20mm（对于厚度小于20mm的产品，需专门加工试样）的两块试样为一组，每块试验两面均为平面。按GB/T10294的规定测定相应温度的导热系数。
JC/T1095—2009
6.10吸水率
按GB/T3810.3的规定进行测定。6.11有釉砖铅和镉的溶出量
按GB/T3810.15的规定进行测定。7检验规则
7.1检验分类
检验分出厂检验和型式检验。
7.1.1出厂检验
出厂检验项目包括表面质量、尺寸偏差、容重、抗热震性、破坏强度和断裂模数。7.1.2型式检验
型式检验包括本标准技术要求的全部项目。有下列情况之一时，应进行型式检验：（1）新产品试制定型鉴定；
(2)生产工艺发生较大改变，可能影响产品性能时；(3)正常生产时，每年至少进行一次；(4）出厂检验结果与上次型式检验结果有较大差异时；(5)有合同要求时。
7.2组批规则
同类别、同规格、同色号的产品每5000m2为一批，不足5000m2仍以一批计。7.3抽样方案
5.1~5.7、5.10、5.11按GB/T3810.1的规定进行；5.8按GB6566要求进行；5.9采用一次抽样方案，每批抽两块样品。
7.4判定规则
根据使用要求确定检验项目，对所确定项目进行检验。经检验所确定项目均合格，则判定该批产品为合格；凡有一项或一项以上不合格，则判定该批产品为不合格。8标志、使用说明书
8.1标志
8.1.1砖或其包装上应有制造商的标记和/或商标以及产地、质量标志、类别、规格（名义尺寸和工作尺寸）、表面特性（如有釉/GL或无釉/UGL)、数量、色号、生产日期、执行标准。8.1.2产品出厂时，应有产品质量合格证，主要包括产品批号和检验号、生产企业名称、产品名称、规格、生产日期、执行标准。
8.2使用说明书
为方便使用，供货方应提供产品的铺贴安装说明书及合同要求的相关检验报告。9包装、运输及贮存
9.1包装
产品包装应保证产品在搬运过程中不破损，并符合相关包装标准的要求。特殊要求的包装可由供需双方协商。
9.2运输
产品装、卸应轻拿轻放，严禁抛、掷。运输时应避免碰撞。包装后在室外存放时应有防雨措施，9.3贮存
产品贮存场地应平整、坚实。应按品种、规格、色号分别堆放。4
附录A
(资料性附录）
轻质陶瓷砖使用注意事项
JC/T1095—2009
该产品为多孔轻质产品，用于厨房墙面时应注意所选产品的表面耐污性和耐化学腐蚀性5
