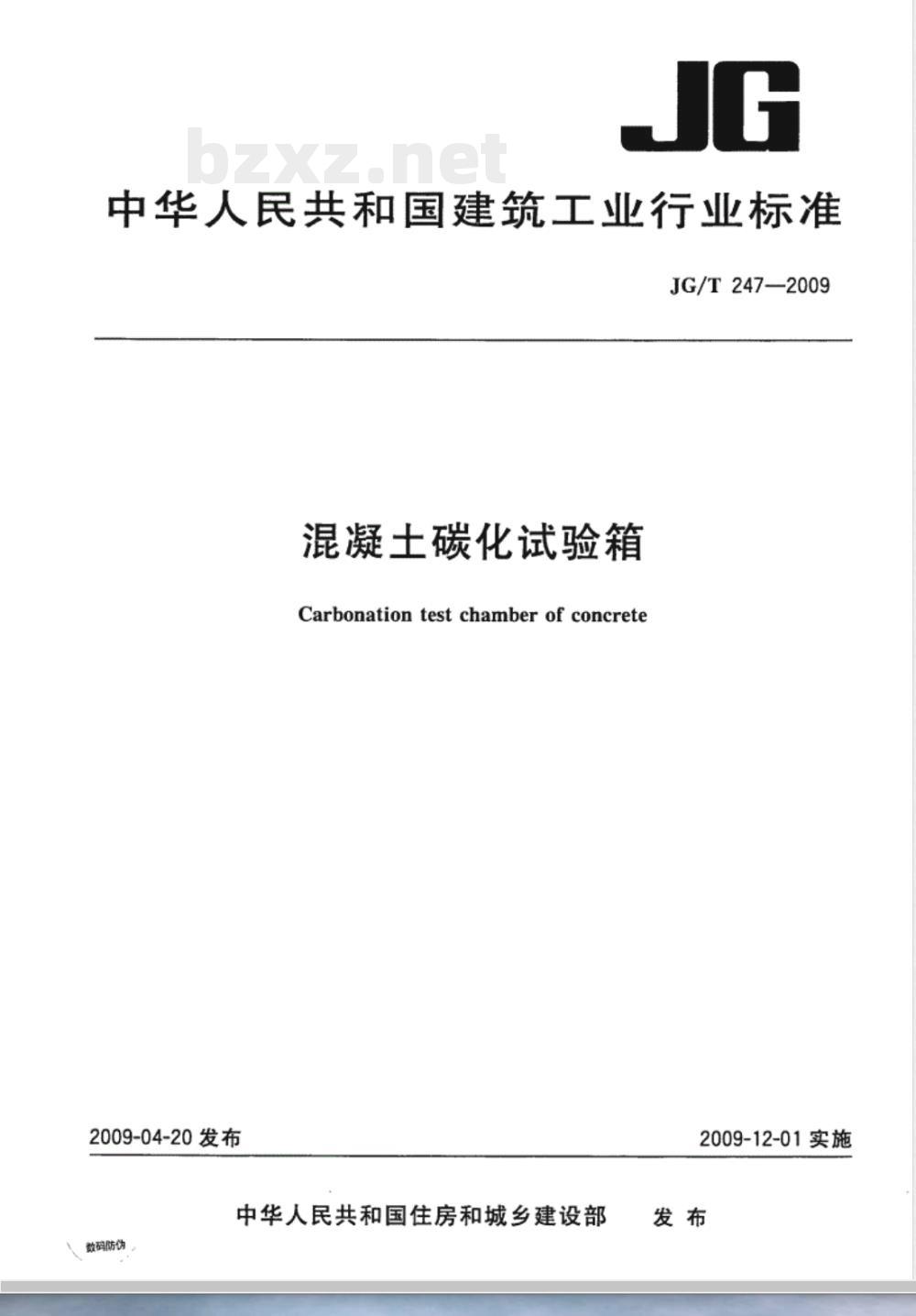

【建筑工业行业标准(JG)】 混凝土碳化试验箱

中华人民共和国建筑工业行业标准JG/T247—2009
混凝土碳化试验箱
Carbonationtestchamberof concrete2009-04-20发布
中华人民共和国住房和城乡建设部数码防伪
2009-12-01实施

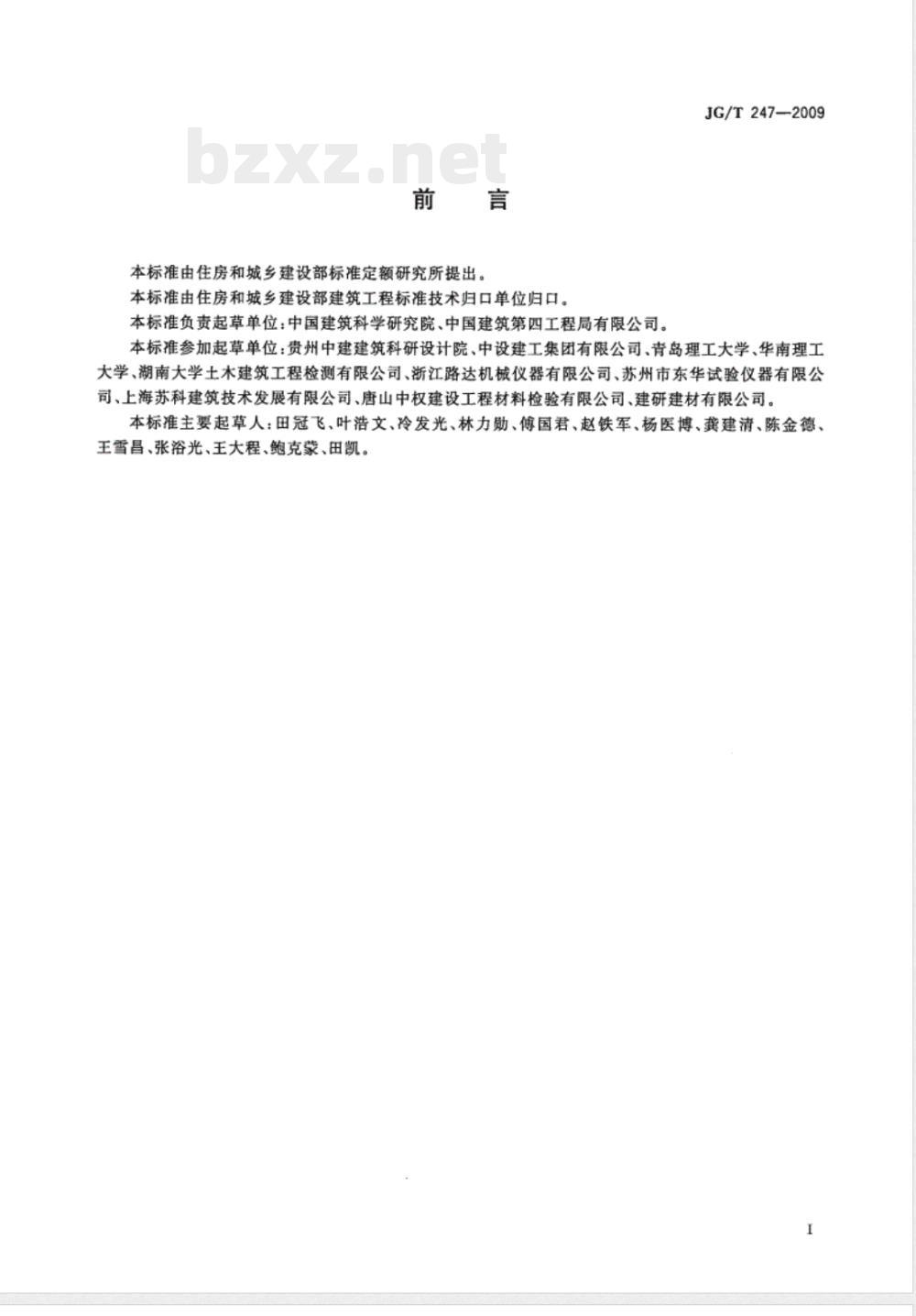

本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑工程标准技术归口单位归口。本标准负责起草单位：中国建筑科学研究院、中国建筑第四工程局有限公司。JG/T247—2009
本标准参加起草单位：贵州中建建筑科研设计院、中设建工集团有限公司、青岛理工大学、华南理工大学、湖南大学土木建筑工程检测有限公司、浙江路达机械仪器有限公司、苏州市东华试验仪器有限公司、上海苏科建筑技术发展有限公司、唐山中权建设工程材料检验有限公司、建研建材有限公司。本标准主要起草人：田冠飞、叶浩文、冷发光、林力勋、傅国君、赵铁军、杨医博、龚建清、陈金德、王雪昌、张浴光、王大程、鲍克蒙、田凯。1范围

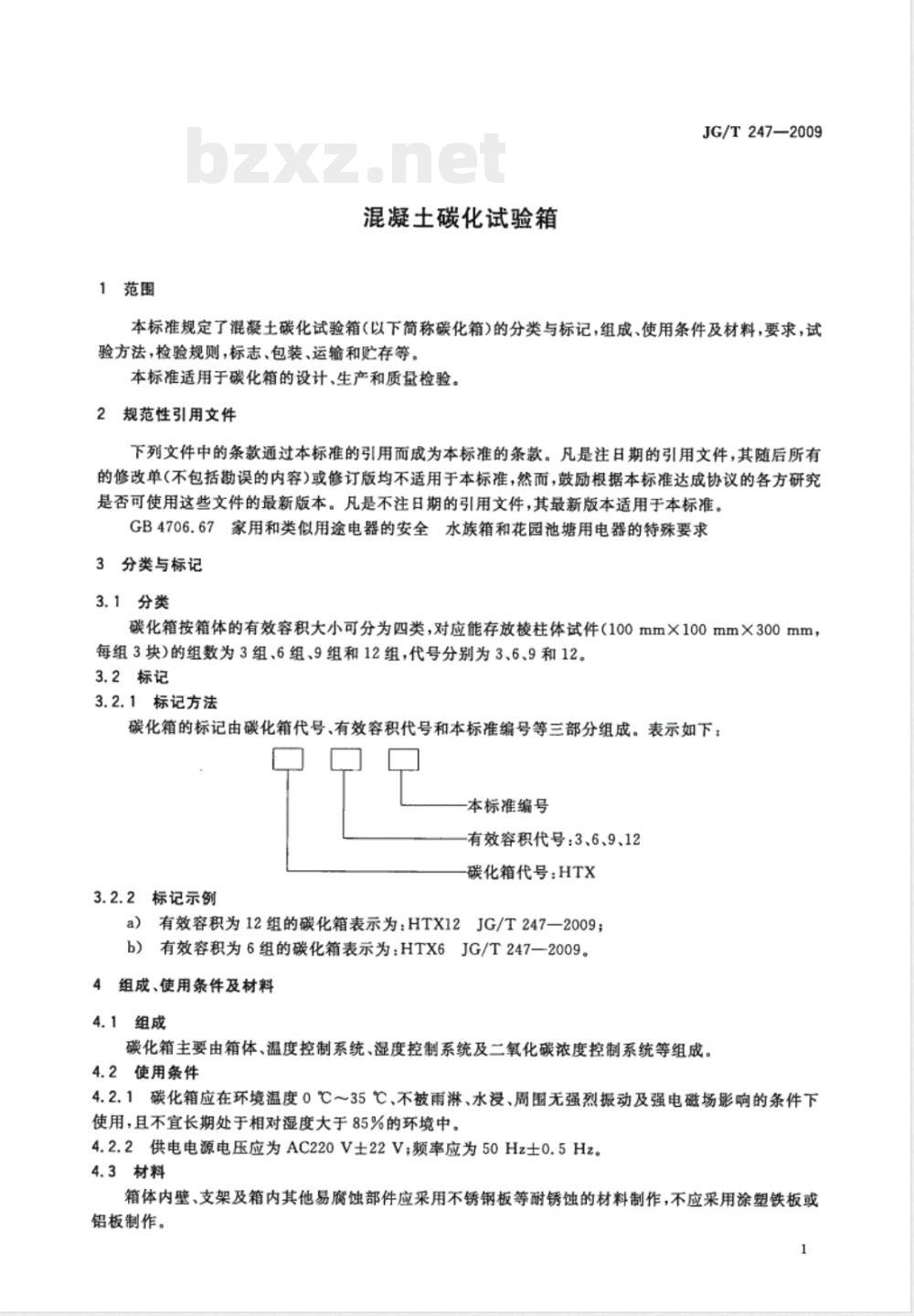

混凝土碳化试验箱
JG/T247—2009
本标准规定了混凝土碳化试验箱（以下简称碳化箱）的分类与标记，组成、使用条件及材料，要求，试验方法，检验规则，标志、包装、运输和贮存等。本标准适用于碳化箱的设计、生产和质量检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4706.67家用和类似用途电器的安全水族箱和花园池塘用电器的特殊要求3分类与标记
3.1分类
碳化箱按箱体的有效容积大小可分为四类，对应能存放棱柱体试件（100mm×100mm×300mm，每组3块）的组数为3组、6组、9组和12组，代号分别为3,6、9和12。3.2标记
3.2.1标记方法
碳化箱的标记由碳化箱代号、有效容积代号和本标准编号等三部分组成。表示如下：OOO
本标准编号
有效容积代号：3、6、9、12
碳化箱代号：HTX
3.2.2标记示例
a）有效容积为12组的碳化箱表示为：HTX12JG/T247—2009；b）有效容积为6组的碳化箱表示为：HTX6JG/T247—2009。4组成、使用条件及材料
4.1组成
碳化箱主要由箱体、温度控制系统、湿度控制系统及二氧化碳浓度控制系统等组成。4.2使用条件
4.2.1碳化箱应在环境温度0℃～35℃、不被雨淋、水浸、周围无强烈振动及强电磁场影响的条件下使用，且不宜长期处于相对湿度大于85%的环境中。4.2.2供电电源电压应为AC220V士22V；频率应为50Hz士0.5Hz。4.3材料
箱体内壁、支架及箱内其他易腐蚀部件应采用不锈钢板等耐锈蚀的材料制作，不应采用涂塑铁板或铝板制作。
JG/T247-2009

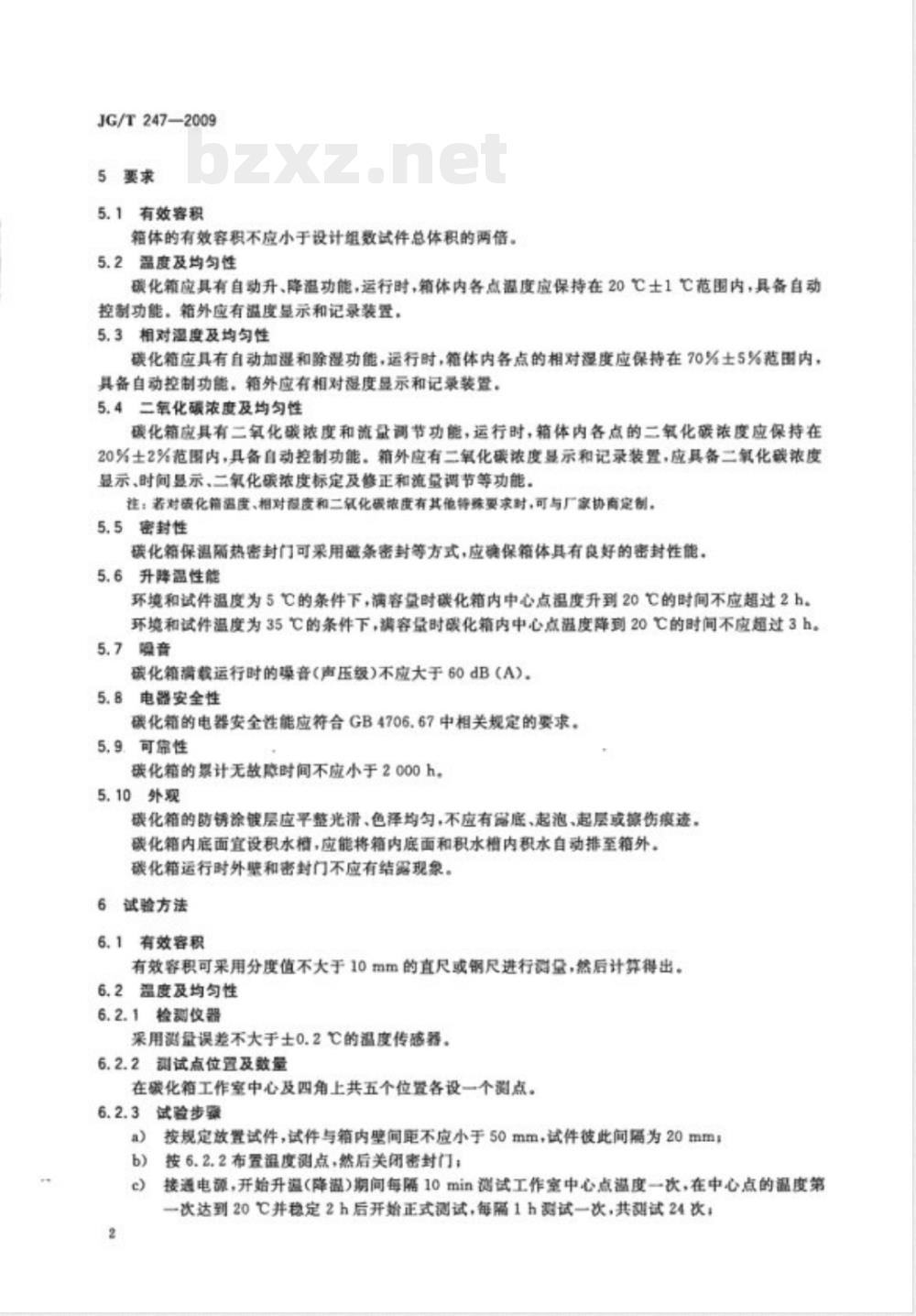

5要求
5.1有效容积
箱体的有效容积不应小于设计组数试件总体积的两倍。2温度及均匀性
碳化箱应具有自动升、降温功能，运行时，箱体内各点温度应保持在20C士1℃范围内，具备自动控制功能，箱外应有摄度显示和记录装置，5.3相对湿度及均匀性
碳化箱应具有自动加醒和除湿功能，运行时，箱体内各点的相对湿度应保持在70%士5%范图内，具备自动控制功能，箱外应有相对湿度显示和记录装爱。5.4二氧化浓度及均匀性
碳化箱应具有二氧化碳装度和流量调节功能，运行时，箱体内各点的二氧化碳浓度应保持在20%土2%范围内，具备自动控制功能箱外应有二氧化碳浓度显示和记录装置，应具备二氧化碳浓度显示、时间显示、二氧化碳浓度标定及修正和流垒调节等功能、往：若对或化箱温度，相对限度和二氧化暖装度有其他特殊要求时，可与厂家协商定创，5.5密封性
碳化箱保温隔热密封门可果用磁条密封等方式，应确保箱体具有良好的密封性能5.6升降温性能
环境和试件温度为5C的条件下，满容盘时碳化箱内中心点温度升到20C的时间不应超过2h环境和试件温度为35℃的条件下，满容量时碳化箱内中心点温度降到20的时间不应超过3h。5.7噪音
碳化箱满载运行时的操音（声压级）不应大于60dB（A）电器安全性
碳化箱的电器安全性能应符合GB4706.67中相关规定的要求，5.9可靠性
碳化箱的累计无故时间不应小于2000h，5.10外观
碳化箱的防锈涂镀层应早整光滑、色泽均匀，不应有震底、起泡、起层成擦伤痕速碳化箱内底面宜设积水精，应能将箱内底面和积水槽内积水自动排至箱外。碳化箱运行时外壁和密封门不应有结露现录。6试验方法
6.1有效容积
有效容积可采用分度值不大于10mm的直尺或钢尺进行测盘，然后计算得出。6.2温度及均匀性
6.2.1检测仪器
采用满量误差不大于士0.2七的温度传感器。6.2.2训试点位置及数量
在碳化箱工作室中心及四角上共五个位置各设一个测点。6.2.3试验步骤
按规定放置试件，试件与箱内壁间距不应小于50mm，试件彼此间隔为20mma
按6.2.2布置温度测点，然后关闭密封门；接通电源，开始升温（降温）期间每隔10min测试工作室中心点温度一次，在中心点的温度第一次达到20C并参定2h后开始正式测试，每隔1h别试一次，共酬试24次2
d）校核箱内温度是否与仪器示值一致。6.2.4试验结果计算与评定
JG/T247—2009
将所测得的温度值按测试仪表的修正值修正。修正后，稳定阶段各测点温度均在20℃士1℃范围内为合格。
6.3相对湿度及均匀性
6.3.1检测仪器
采用测量误差不大于士3%的相对湿度检测仪。6.3.2试验步骤
a）按6.2.3a)放置试件；
按6.2.2布置相对湿度测点，然后关闭密封门；b)
接通电源，开始加湿（除湿）期间每隔10min测试工作室中心点相对湿度一次，在中心点的相对湿度第一次达到70%并稳定2h后开始正式测试，每隔1h测试一次，共测试24次；d）校核箱内相对湿度是否与仪器示值一致。6.3.3试验结果计算与评定
将所测得的相对湿度值按检测仪的修正值修正。修正后，稳定阶段各测点相对湿度均在70%士5%范围内为合格。
6.4二氧化碳浓度及均匀性
6.4.1检测仪器
采用测量误差不大于士1%的二氧化碳浓度测定计。6.4.2试验步骤
按6.2.3a)放暨试件；
按6.2.2布置二氧化碳浓度测点，然后关闭密封门；b）
接通电源，浓度增加期间每隔10min测试工作室中心点二氧化碳浓度一次，在中心点的二氧e)
化碳浓度第一次达到20%并稳定2h后开始正式测试，每隔1h测试一次，共测试24次；校核箱内二氧化碳浓度是否与仪器示值一致。d)
6.4.3试验结果计算与评定
将所测得的二氧化碳浓度值按测定计的修正值修正，修正后，稳定阶段各测点二氧化碳浓度均在20%士2%范围内为合格。
6.5密封性
6.5.1在箱门与门框之间随机选取3个部位，将厚为0.1mm、宽为50mm、长为200mm的纸条垂直夹在其中，用手轻拉纸条，如纸条不能自由滑动，箱门密封性即为合格。6.5.2初始二氧化碳浓度为20%，试验箱空载运转时，关闭二氧化碳气体供应阀门后继续运行2h，若二氧化碳浓度不低于15%，箱体的密封性即为合格。6.6升降温性能
6.6.1按规定容量放置试件，打开密封门，在5C的环境条件下持续4h后，关闭密封门。开启电源并计时，按6.2的试验方法测试碳化箱内中心点温度升到20℃时所用的时间。6.6.2按规定容量放置试件，打开密封门，在35℃的环境条件下持续4h后，关闭密封门.开启电源并计时，按6.2的试验方法测试碳化箱内中心点温度降至20℃时所用的时间。6.7噪声
在碳化箱四周边缘1m且离地面高1.5m处，测定碳化箱的工作噪声。量时应在空旷条件下（相距四周墙壁7m）进行。
首先测量环境背景噪声，然后启动碳化箱测量工作噪声。当测量结果与环境背录噪声之差小于6dB(A)时，应另选环境测量：当两者之差等于或大于6dB(A)时，按表1修正。3
JG/T247-2009
碳化箱A计权平均声压级按式（1）计算：L
式中：
L—A计权平均声压级，dB(A)
L一第i点A计数声压级，dB(A)：K.—第点背录噪声修正值，见表1N——测量点数。
谢量噪声与背蒙噪声之差/dB(A)参正值
6.8电器安全性
按GB4706.67中规定的试验方法执行。6.9
可靠性
背景噪声修正表
累计运行2000h，如果发生一次故障，则不符合要求。6.10外观
目测。
检验规则
检验分类
碳化箱检验分型式检验和出厂检验，型式检验
在下列情况之一时，应进行型式检验：a
新产品或老产品转厂生产的试制定型鉴定时：结构、工艺或材料改变影响产品性能时：正常生产时，每两年至少进行一次；停产半年以上（包括半年）恢复生产时；出厂检验结果与上次型式检验有较大差异时：国家质量监督机构提出型式检验要求时。7.1.2
出厂检验
.（1)
对型式检验已合格，正式投产的炭化箱，均应在出厂前由制造厂质量检验部门按出厂检验项目7.2规定的方法进行检验。
7.2检验项目
碳化箱各类检验项目应符合表2的规定。表2
检验项目
有效容积
温度及均匀性
相对显麦及均匀性
检验项目
检验依据
试验方法
检验类别
型式检验
出厂检验
3判定规则
检验项目
二氧化碳浓度及均勾性
密封性
升降温性能
电器安全性
可龄性
型式检验
表2（续）
检验依据
试验方法
JG/T247-2009
检验类别
型式检验
出厂检验
每一型号碳化箱随机抽取2台，按表2中型式检验项目进行检验，其主要项目应全部达到本标准要求。在一般项目中，当不合格项目超过1项时，则型式检验不予通过；当只有1项不能满足要求时，则允许加倍抽样复检不合格项。复检后，当全部达到要求时，可判定为合格；当其中仍有1台不符合本标准要求时，则判定为不合格。
7.3.2出厂检验
凡出厂的每台碳化箱，按表2规定的检验项目进行检验，全部合格者，方准出厂。出厂检验的主要项目的实测数据应记人随机文件中。8标志、包装、运输和贮存
8.1标志
每台碳化箱应在适当位置固定产品标牌。标牌内容包括：产品名称、标记、尺寸、质量、电压、最大功率、制造厂名称、出厂编号和出厂日期。8.2包装
碳化箱包装应牢固可靠。标有名称、标记，以及“请勿倒置”、“小心轻放”和“防淋”等字样。随机工具及备件应放置在工具箱内随机出厂。每台碳化箱出厂时应有产品使用说明书、产品合格证及装箱单。8.3运输
产品在运输过程中，应避免磁撞、抛投和雨雪淋湿。8.4存
碳化箱应防止受潮，应存放在清洁且通风良好的库房内。JG/T247-2009
