【国家专业标准(ZB)】 G52-31各色过氯乙烯防腐漆

1产品概述
1.1组成　
中华人民共和国专业标准
G52-31各色过氯乙烯防腐漆
ZB G51 067—
代替HG2625-74
该漆由过氟乙烯树脂、醇酸树酯、各色颜料、增塑剂和有机溶液等调制而成。1.2特性
漆膜具有优良的耐腐蚀性和耐潮性。1.3用途
用于各种化工机械、管道、设备、建筑等金属或木材表面上，可防止酸、碱及其他化学药品的腐蚀。2技术要求
产品应符合下表技术要求。
漆膜颜色和外观
粘度（涂-4粘度计），s
固体含量，%
铝色、红、蓝、黑色
其他色
遮盖力（以干膜计），g/m2
深灰色
浅灰色
红色、黄色
深蓝色
干燥时间+min
柔韧性，mm
冲击强度,kg·cm
附着力，级
复合涂层耐酸性（浸30d）
复合涂层耐碱性（浸20d）
不小于
不大于
不大于
不小于
不大于
符合标准样板及其色差范围，平整光亮30~75
不起泡、不脱落
不起泡、不脱落（铝色不测）
注：复合涂层耐酸性及耐碱性两项为生产厂保证项目，不作出厂检验项目。中华人民共和国化学工业部1987-02-04发布1987-05-01实施

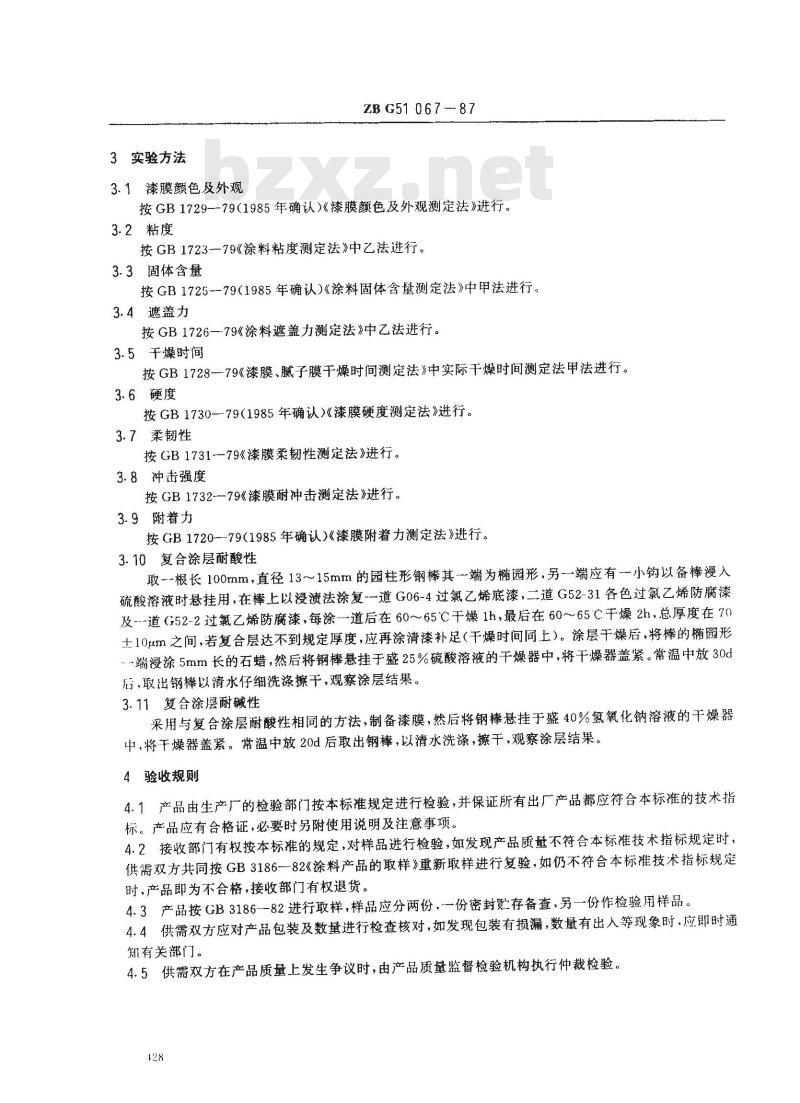

3实验方法
3.1漆膜颜色及外观
ZBG51067-87
按GB1729--79（1985年确认）《漆膜颜色及外观测定法》进行。3.2粘度
按GB1723--79《涂料粘度测定法》中乙法进行。3.3固体含量
按GB1725--79(1985年确认）《涂料固体含量测定法》中甲法进行。3.4遮盖力
按GB1726—79《涂料遮盖力测定法》中乙法进行。3.5干燥时间
按GB1728-~79《漆膜、腻子膜干燥时间测定法》中实际干燥时间测定法甲法进行。3.6硬度
按GB1730--79(1985年确认）《漆膜硬度测定法》进行。3.7柔韧性
按GB1731-79《漆膜柔韧性测定法》进行。3.8冲击强度
按GB1732-79《漆膜耐冲击测定法》进行。3.9附着力
按GB1720--79（1985年确认）《漆膜附着力测定法》进行。3.10复合涂层耐酸性
取--根长100mm，直径13～15mm的园柱形钢棒其-端为椭园形，另一端应有小钩以备棒漫入硫酸溶液时悬挂用，在棒上以浸渍法涂复-一道G06-4过氯乙烯底漆，二道G52-31各色过氯乙烯防腐漆及-道（52-2过氯乙烯防腐漆，每涂一道后在60～65℃干燥1h，最后在60～65C干燥2h，总厚度在70土10μm之间，若复合层达不到规定厚度，应再涂清漆补足（干燥时间同上）。涂层干燥后，将棒的椭园形端漫涂5mm长的石蜡，然后将钢棒悬挂于盛25%硫酸溶液的干燥器中，将干燥器盖紧。常温中放30d后，取出锅棒以清水仔细洗涤擦干，观察涂层结果。3.11复合涂层耐碱性
采用与复合涂层耐酸性相同的方法，制备漆膜，然后将钢棒悬挂于盛40%氢氧化钠溶液的干燥器中，将干燥器盖紧。常温中放20d后取出钢棒，以清水洗涤，擦干，观察涂层结果。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标。产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186--82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。128

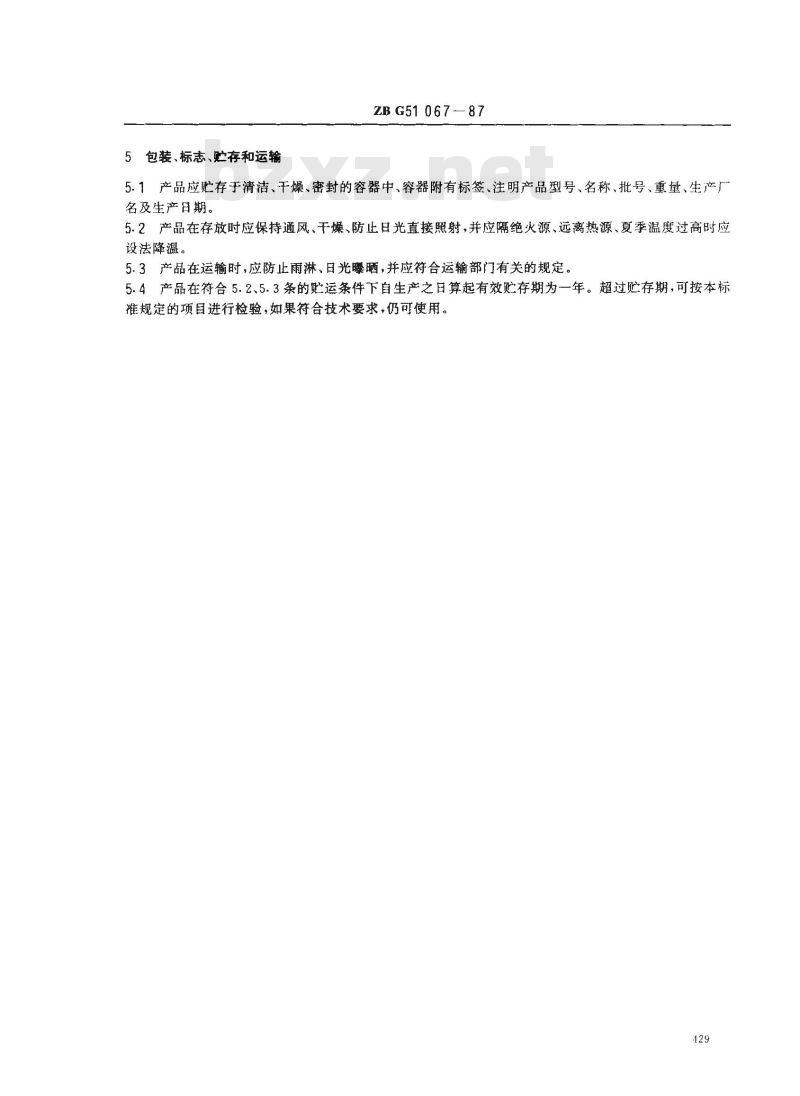

包装、标志、贮存和运输
ZB G51 067—87免费标准bzxz.net
5.1产品应贮存于清洁、干燥、密封的容器中、容器附有标签、注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥、防止日光直接照射，并应隔绝火源、远离热源、夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曦晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。129
ZBG5106787

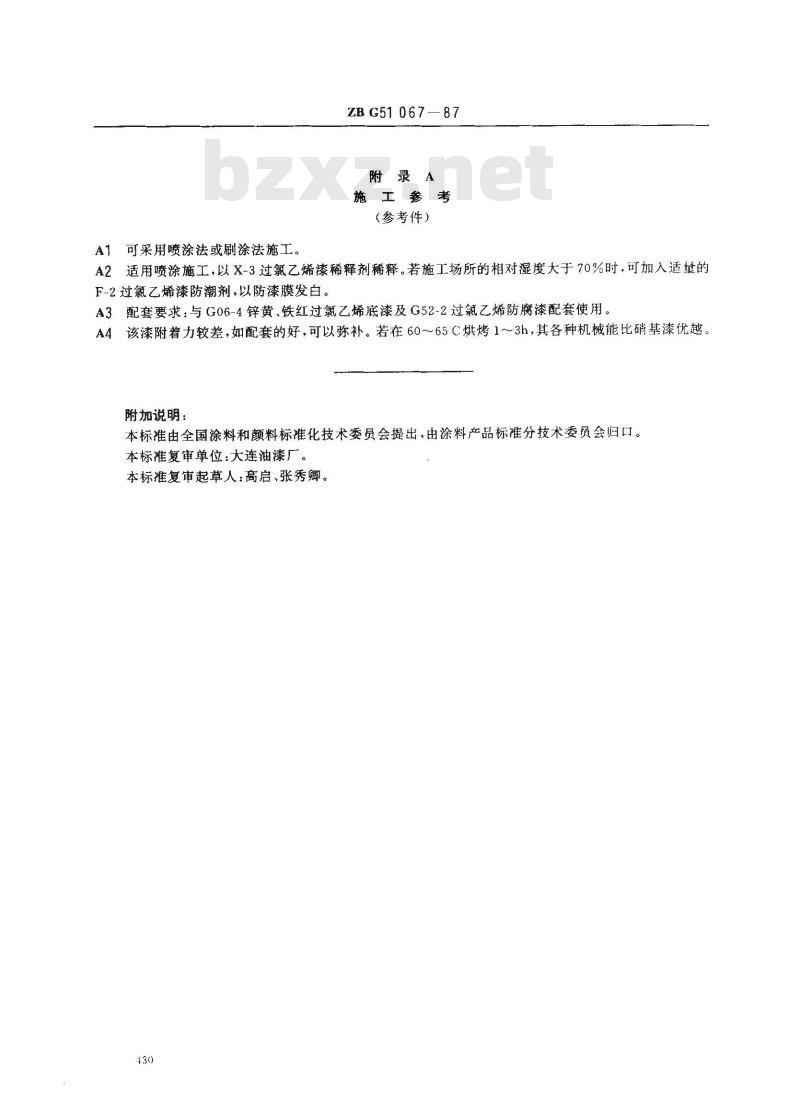

附录A
施工参
(参考件）
A1可采用喷涂法或刷涂法施工。A2适用喷涂施工，以X-3过氯乙烯漆稀释剂稀释。若施工场所的相对湿度大于70%时，可加入适量的F-2过氯氟乙烯漆防潮剂，以防漆膜发白。A3配套要求：与G06-4锌黄、铁红过氯乙烯底漆及G52-2过氟乙烯防腐漆配套使用。A4该漆附着力较差，如配套的好，可以弥补。若在60~65C烘烤1～3h，其各种机械能比硝基漆优越。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归。本标准复审单位：大连油漆厂。本标推复审起草人：高启、张秀卿。430
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
