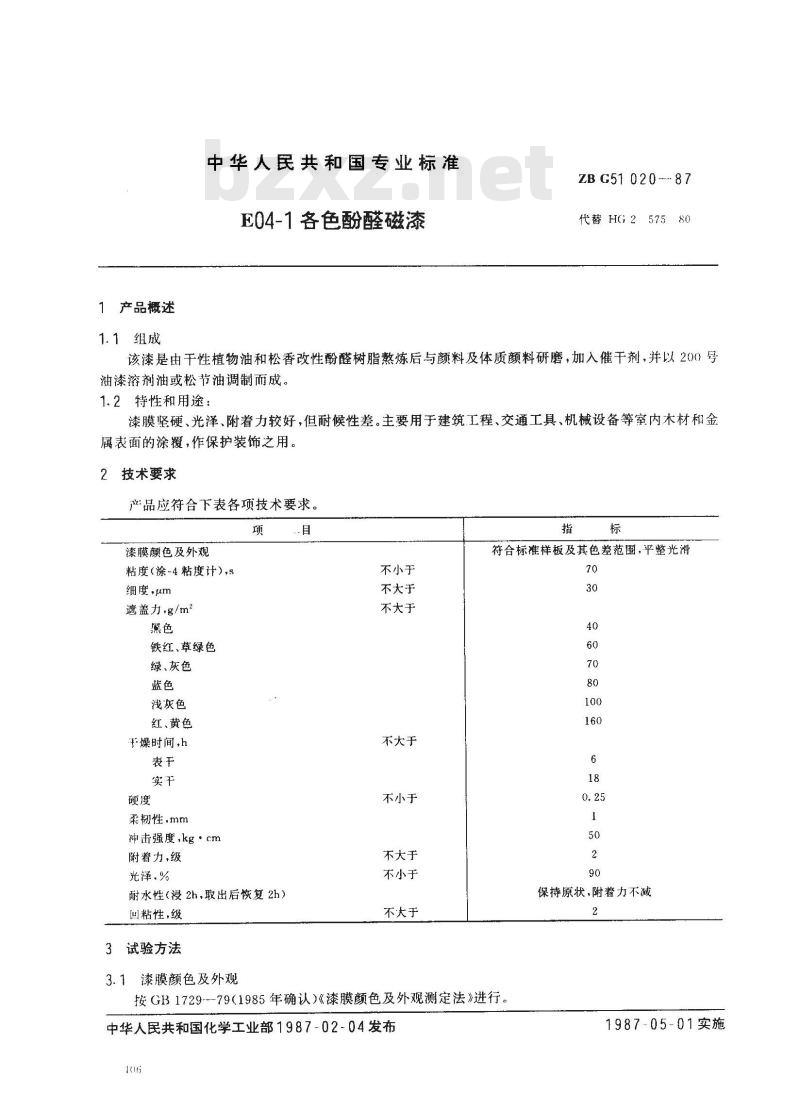

【国家专业标准(ZB)】 F04-1各色酚醛磁漆

1产品概述
1.1组成
中华人民共和国专业标准
E04-1各色酚醛磁漆
ZB G51 020 -- 87
代替HG２57580
该漆是由干性植物油和松香改性酚醛树脂熬炼后与颜料及体质颜料研磨，加入催干剂，并以200号油漆溶剂油或松节油调制而成。1.2特性和用途：
漆膜坚硬、光泽、附着力较好，但耐候性差。主要用于建筑工程、交通工具、机械设备等室内木材和金属表面的涂覆，作保护装饰之用。技术要求
产品应符合下表各项技术要求，项
漆膜颜色及外观
粘度（涂-4粘度计），s
细度，μm
遮盖力g/m2
铁红、草绿色
绿、灰色
浅灰色
红、黄色
手燥时间，h
柔韧性，mm
冲击强度，kg·cm
附着力，级
光泽，%
耐水性（浸2h，取出后恢复2h）回粘性，级
3试验方法
3.1漆膜颜色及外观
不小于
不大于
不大于
不大于
不小于
不大于
不小于
不大于
符合标准样板及其色差范围，平整光滑70
保持原状，附着力不减
按GB1729---79（1985年确认）《漆膜颜色及外观测定法》进行中华人民共和国化学工业部1987-02-04发布106
1987-05-01实施

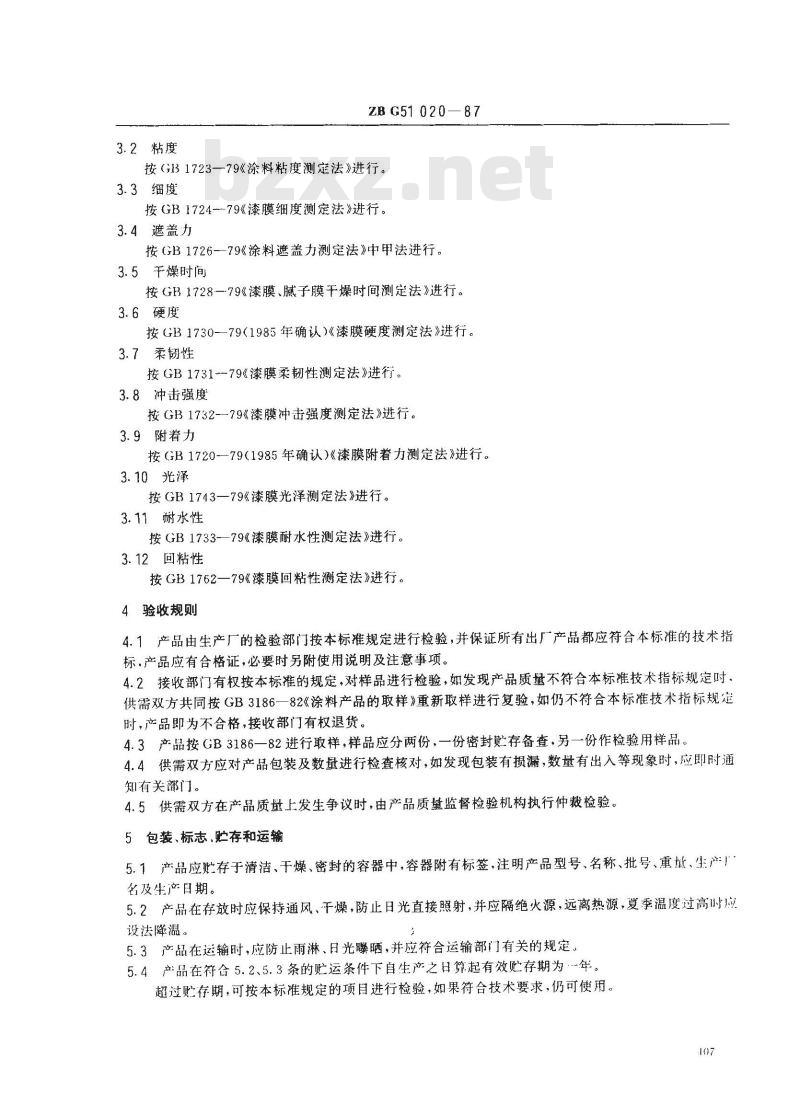

3.2粘度
ZB G51 020—87
按（B1723—79《涂料粘度测定法》进行3.3细度
按GB1724--79《漆膜细度测定法》进行。3.4遮盖力
按GB1726--79《涂料遮盖力测定法》中甲法进行。3.5干燥时间
按GB1728—79《漆膜、腻子膜干燥时间测定法》进行。3.6硬度
按GB1730-79（1985年确认）《漆膜硬度测定法》进行。3.7柔韧性
按GB1731-79《漆膜柔韧性测定法》进行。3.8冲击强度
按GB1732-79《漆膜冲击强度测定法》进行。3.9附着力
按（GB1720-79（1985年确认）《漆膜附着力测定法》进行。3.10光泽
按GB1743—79《漆膜光泽测定法》进行。3.11谢水性
按GB1733一79《漆膜耐水性测定法》进行。3.12回粘性
按GB1762—79《漆膜回粘性测定法》进行。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标.产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时。供需双方共同按GB3186一82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另一份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、于燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。
5.3产品在运输时，应防止雨淋、日光曦晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的运条件下自生产之日算起有效贮存期为年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。107

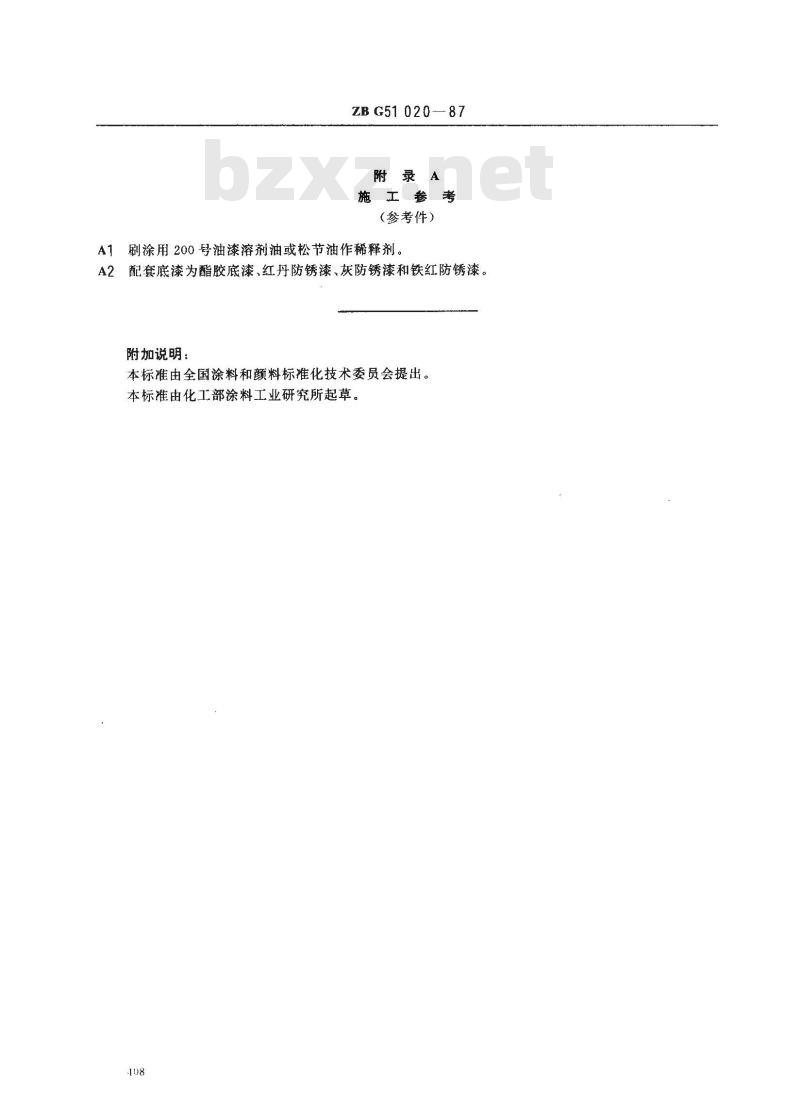

ZBG51020-—87bZxz.net
（参考件）
刷涂用200号油漆溶剂油或松节油作稀释剂。A1
配套底漆为酯胶底漆、红丹防锈漆、灰防锈漆和铁红防锈漆。A2
附加说明：
本标准由全国涂料和颜料标准化技术委员会提出。本标准由化工部涂料工业研究所起草。.108
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
