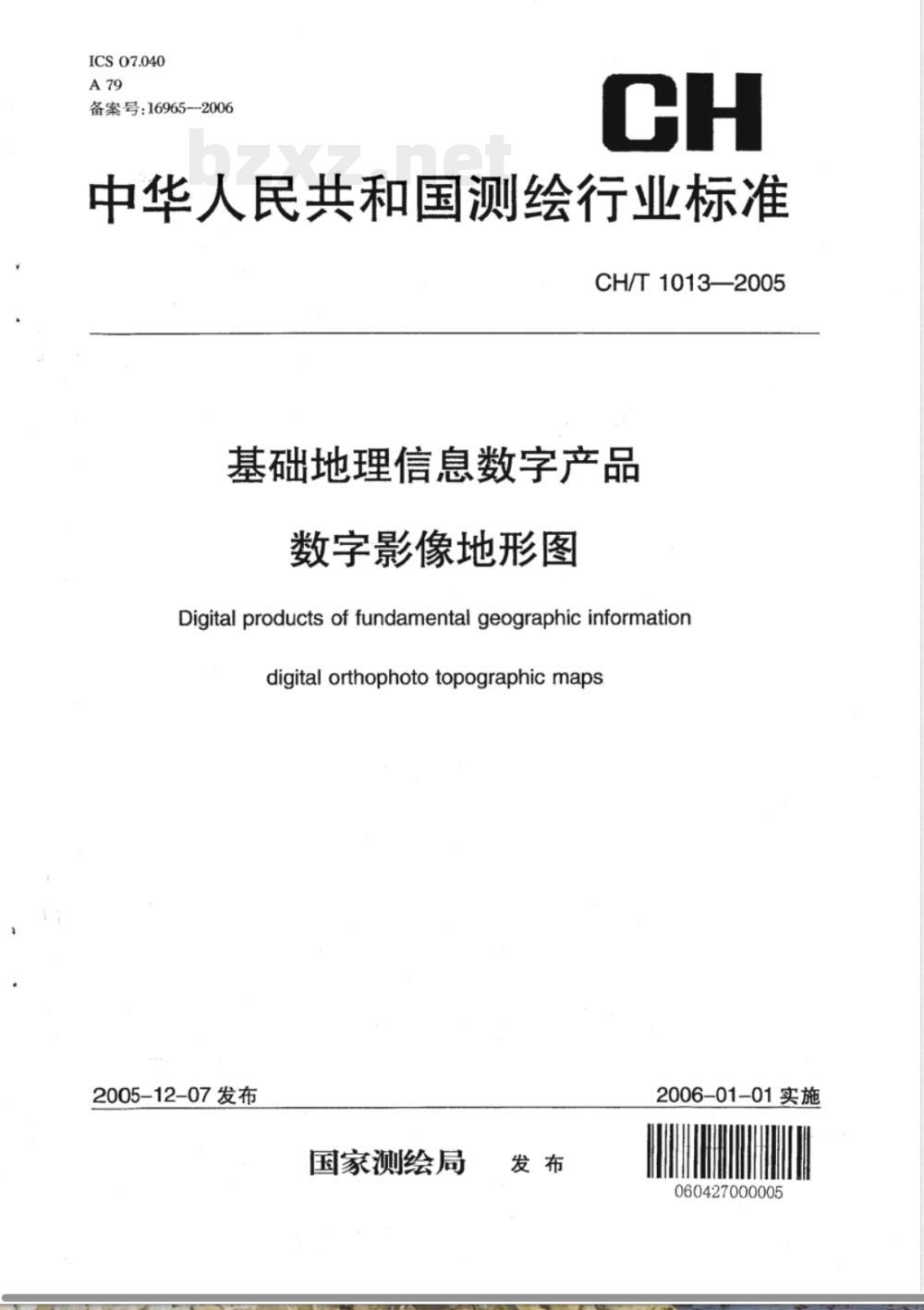

【测绘行业标准(CH)】 基础地理信息数字产品 数字影像地形图

ICS07.040
备案号：16965--2006
中华人民共和国测绘行业标准
CH/T1013—2005
基础地理信息数字产品
数字影像地形图
Digital products of fundamental geographic informationdigital orthophototopographicmaps2005-12-07发布
国家测绘局
2006-01-01实施
060427000005
CH/T1013—2005

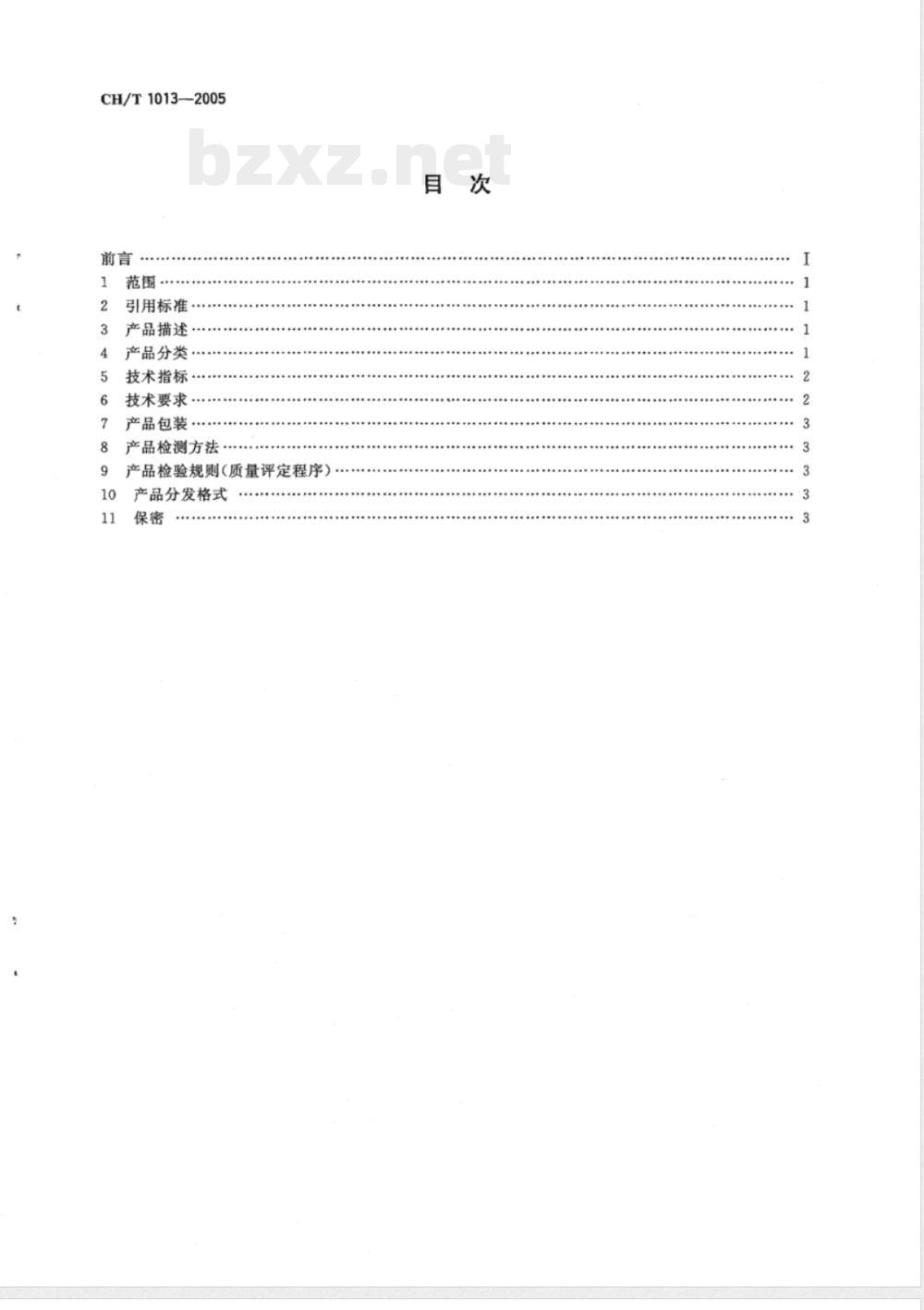

引用标准·
产品描述·
产品分类
技术指标
技术要求…
产品包装·
产品检测方法
产品检验规则（质量评定程序）产品分发格式

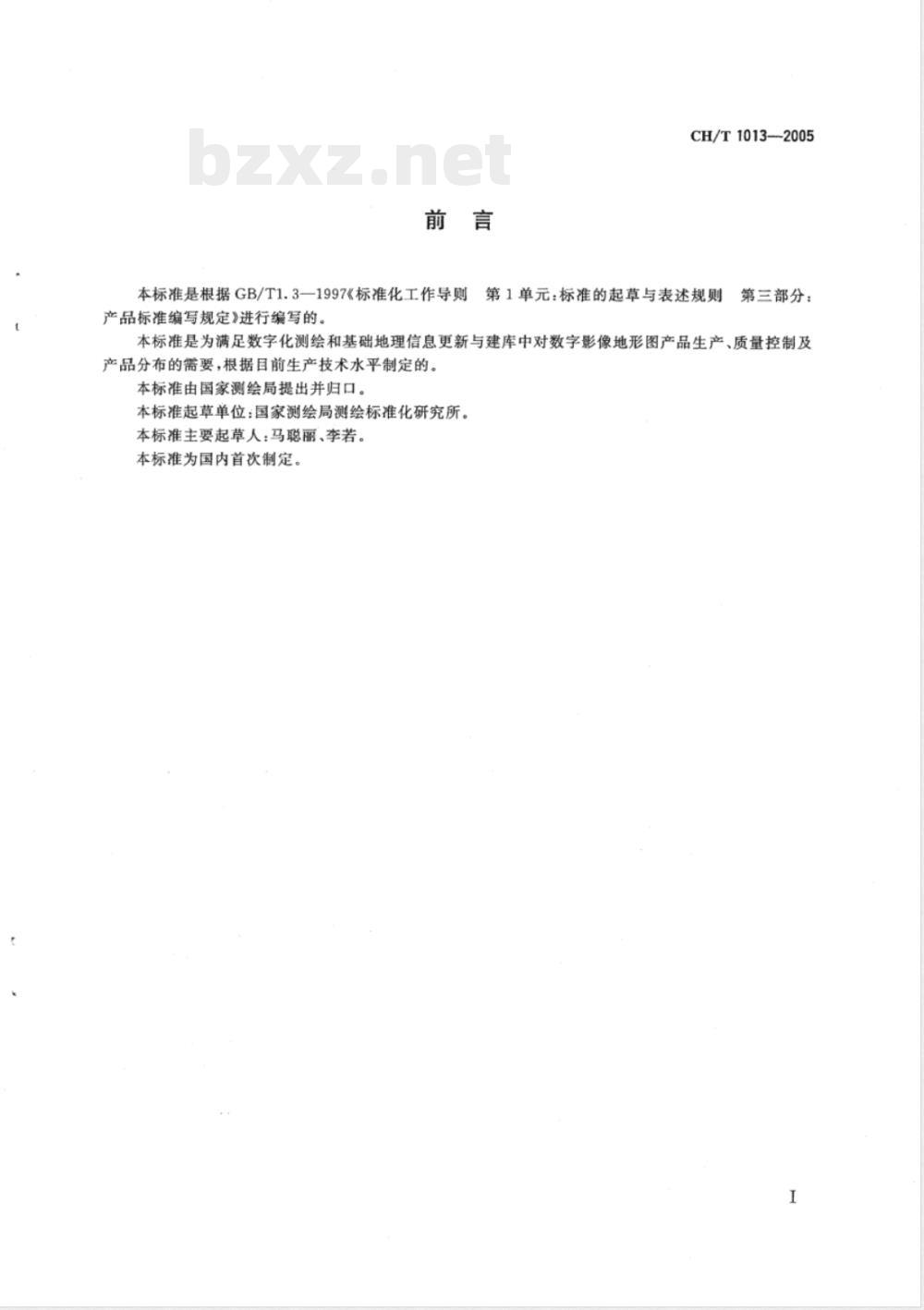

本标准是根据GB/T1.3—1997《标准化工作导则产品标准编写规定》进行编写的。CH/T1013—2005
第1单元：标准的起草与表述规则第三部分：
本标准是为满足数字化测绘和基础地理信息更新与建库中对数字影像地形图产品生产、质量控制及产品分布的需要，根据目前生产技术水平制定的。本标准由国家测绘局提出并归口。本标准起草单位：国家测绘局测绘标准化研究所。本标准主要起草人：马聪丽、李若。本标准为国内首次制定。

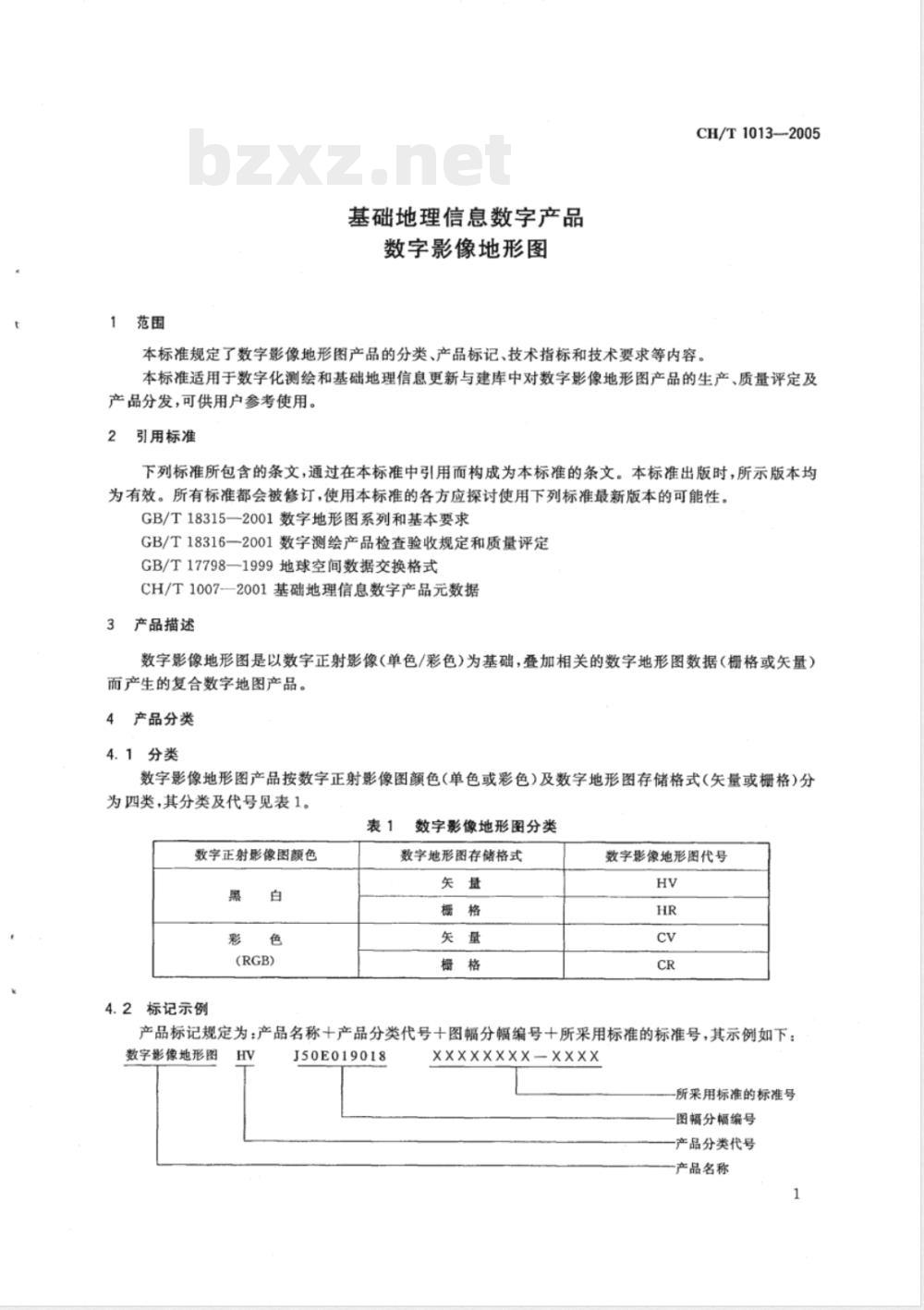

基础地理信息数字产品
数字影像地形图
CH/T1013—2005
本标准规定了数字影像地形图产品的分类、产品标记、技术指标和技术要求等内容。本标准适用于数字化测绘和基础地理信息更新与建库中对数字影像地形图产品的生产、质量评定及产品分发，可供用户参考使用。2
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T18315—2001数字地形图系列和基本要求GB/T18316一2001数字测绘产品检查验收规定和质量评定GB/T17798—1999地球空间数据交换格式CH/T1007—2001基础地理信息数字产品元数据3产品描述
数字影像地形图是以数字正射影像(单色/彩色)为基础，叠加相关的数字地形图数据(栅格或矢量）而产生的复合数字地图产品。
4产品分类
4.1分类
数字影像地形图产品按数字正射影像图颜色（单色或彩色）及数字地形图存储格式（矢量或栅格）分为四类，其分类及代号见表1。
数字正射影像图额色
4.2标记示例
数字影像地形图分类
数字地形图存储格式
数字影像地形图代号
产品标记规定为：产品名称十产品分类代号十图幅分幅编号十所采用标准的标准号，其示例如下：数字影像地形图
J50E019018
Xxxxxxx×-Xxxx
所采用标准的标准号
图幅分幅编号
产品分类代号
产品名称
CH/T1013—2005

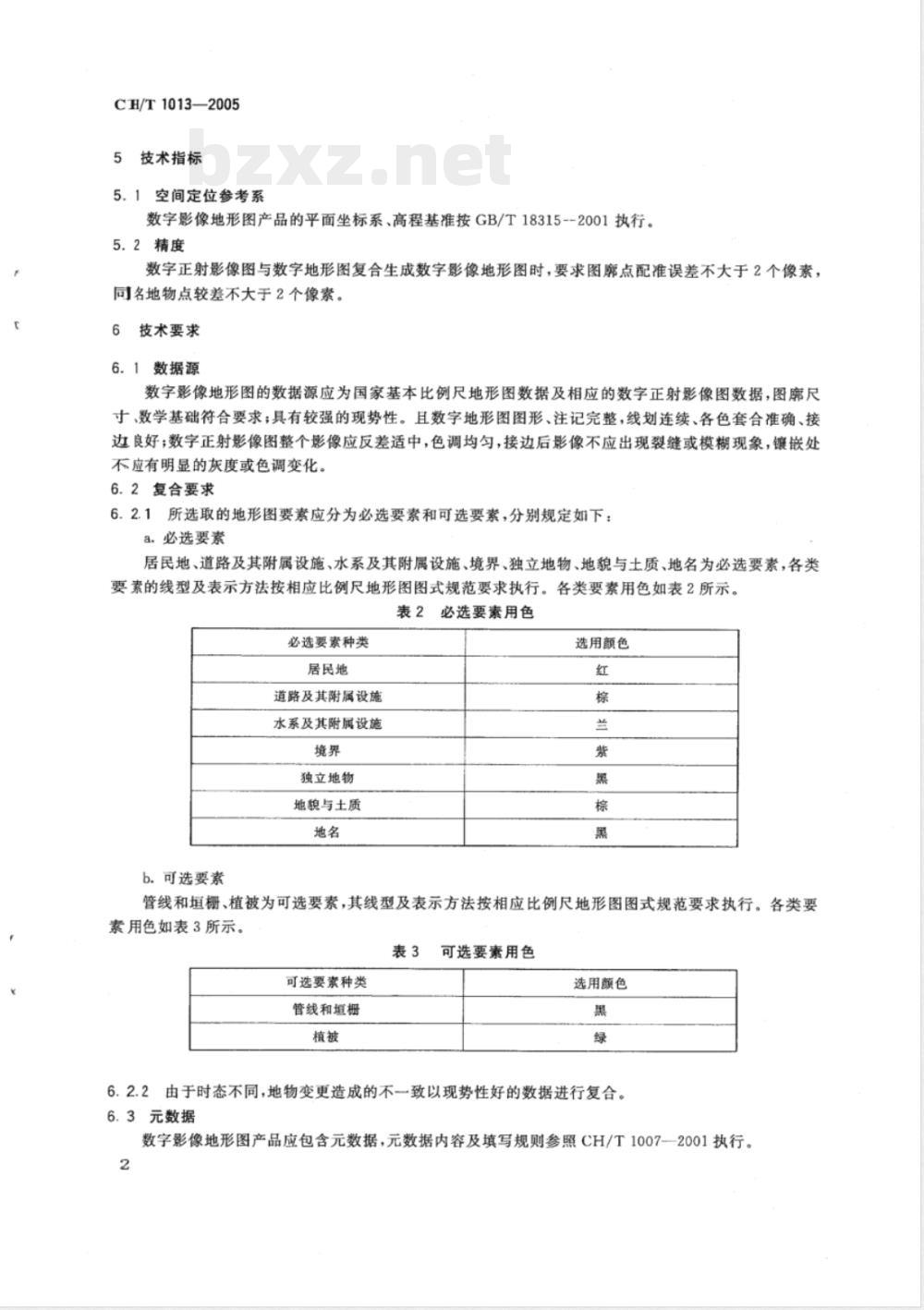

5技术指标
5.1空间定位参考系
数字影像地形图产品的平面坐标系、高程基准按GB/T18315--2001执行。5.2精度
数字正射影像图与数字地形图复合生成数字影像地形图时，要求图廓点配准误差不大于2个像素，同名地物点较差不大于2个像素。6
技术要求
6.1数据源
数字影像地形图的数据源应为国家基本比例尺地形图数据及相应的数字正射影像图数据，图廊尺寸、数学基础符合要求；具有较强的现势性。且数字地形图图形、注记完整，线划连续、各色套合准确、接边良好；数字正射影像图整个影像应反差适中，色调均匀，接边后影像不应出现裂缝或模糊现象，镶嵌处不应有明显的灰度或色调变化。6.2复合要求
6.2.1所选取的地形图要素应分为必选要素和可选要素，分别规定如下：a.必选要素
居民地、道路及其附属设施、水系及其附属设施、境界、独立地物、地貌与土质、地名为必选要素，各类要素的线型及表示方法按相应比例尺地形图图式规范要求执行。各类要素用色如表2所示。表2必选要素用色
必选要素种类
居民地
道路及其附属设施
水系及其附属设施
独立地物
地貌与土质
b.可选要素bzxZ.net
选用颜色
管线和垣栅、植被为可选要素，其线型及表示方法按相应比例尺地形图图式规范要求执行。各类要素用色如表3所示。
可选要素种类
管线和垣栅
可选要素用色
选用颜色
6.2.2由于时态不同，地物变更造成的不一致以现势性好的数据进行复合。6.3元数据
数字影像地形图产品应包含元数据，元数据内容及填写规则参照CH/T1007-2001执行。2
产品包装
CH/T1013—2005
数字影像地形图产品以光盘为主要存储介质，可以使用磁带、磁盘等。外包装上需包括商标、产品标记、生产单位、生产时间、版次、年份、价格等内容。8
产品检测方法
数字影像地形图产品的检测方法按GB/T18316-2001执行。产品检验规则(质量评定程序）
数字影像地形图产品的检验规则按GB/T18316--2001执行。10
产品分发格式
数字影像地形图产品的分发格式参照GB/T17798—1999执行。11保密
数字影像地形图产品生产、发行和使用，依照《中华人民共和国国家保密法》和有关规定执行。3
