【邮政行业标准(YZ)】 国内给据邮件条码

ACS03240
备案号：18612-2006

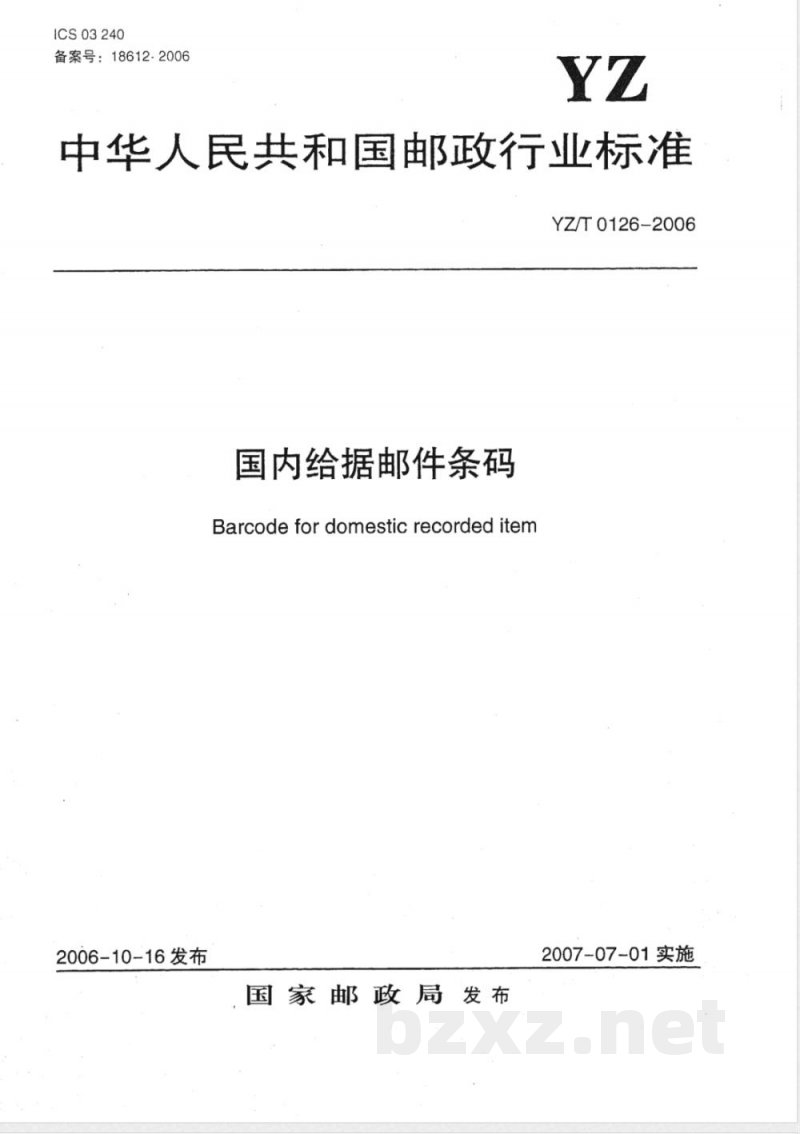

中华人民共和国邮政行业标准
YZ/T0126-2006
国内给据邮件条码
Barcode for domestic recorded item2006-10-16发布
国家邮政局发布　
2007-07-01实施

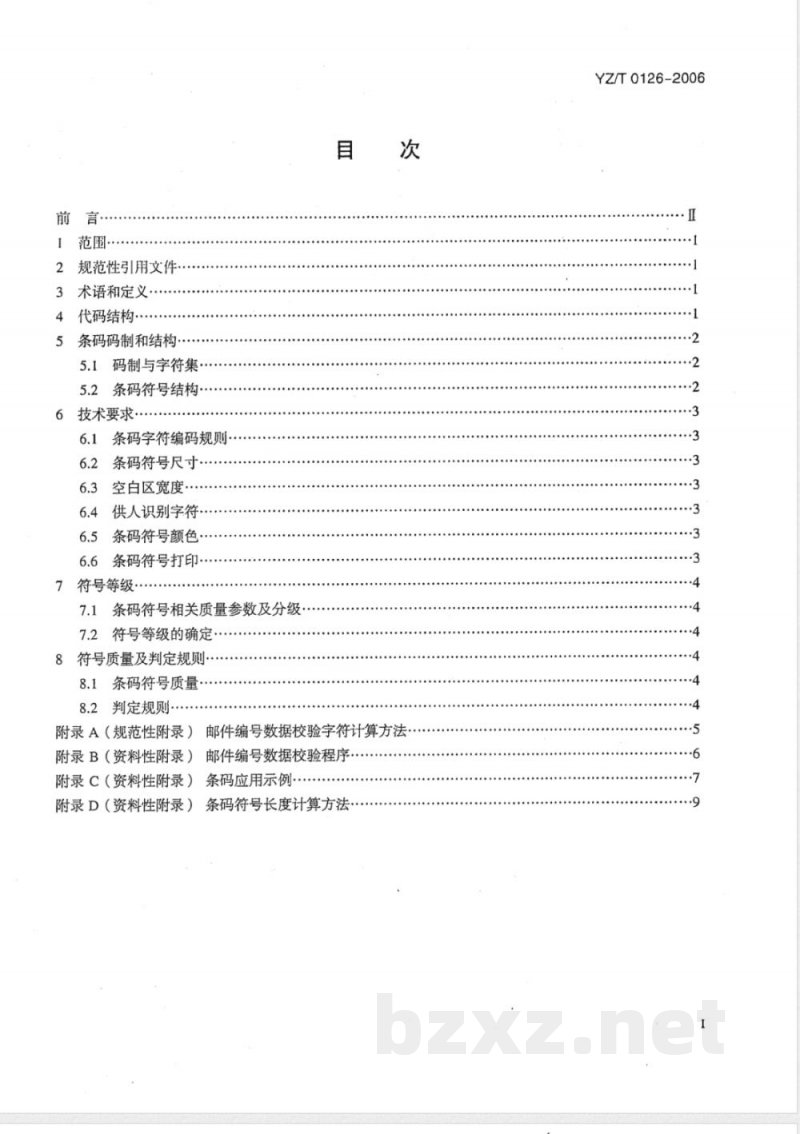

1范围
2规范性引用文件·
3术语和定义
代码结构：
5条码码制和结构
5.1码制与字符集·
5.2条码符号结构…
技术要求·
6.1条码字符编码规则
条码符号尺寸·
6.3空白区宽度.
6.4供人识别字符…·
6.5条码符号颜色·
6.6条码符号打印..
7符号等级·
7.1条码符号相关质量参数及分级7.2符号等级的确定
8符号质量及判定规则……
8.1条码符号质量··
8.2判定规则·
附录A（规范性附录）邮件编号数据校验字符计算方法附录B（资料性附录）邮件编号数据校验程序附录C（资料性附录）条码应用示例：条码符号长度计算方法
附录D（资料性附录）
YZ/T0126-2006
YZ/T0126-2006

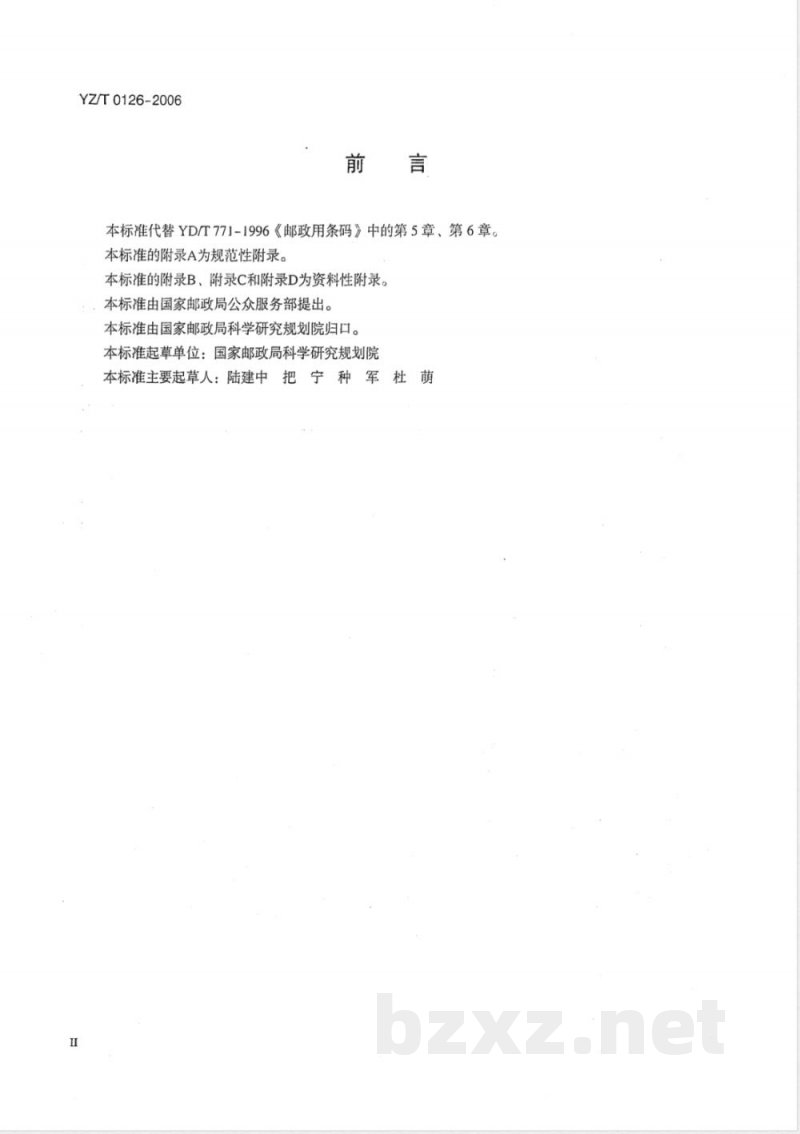

本标准代替YD/T771-1996《邮政用条码》中的第5章、第6章。本标准的附录A为规范性附录。
本标准的附录B、附录C和附录D为资料性附录。本标准由国家邮政局公众服务部提出。本标准由国家邮政局科学研究规划院归口。本标准起草单位：国家邮政局科学研究规划院本标准主要起草人：陆建中把宁种军杜萌

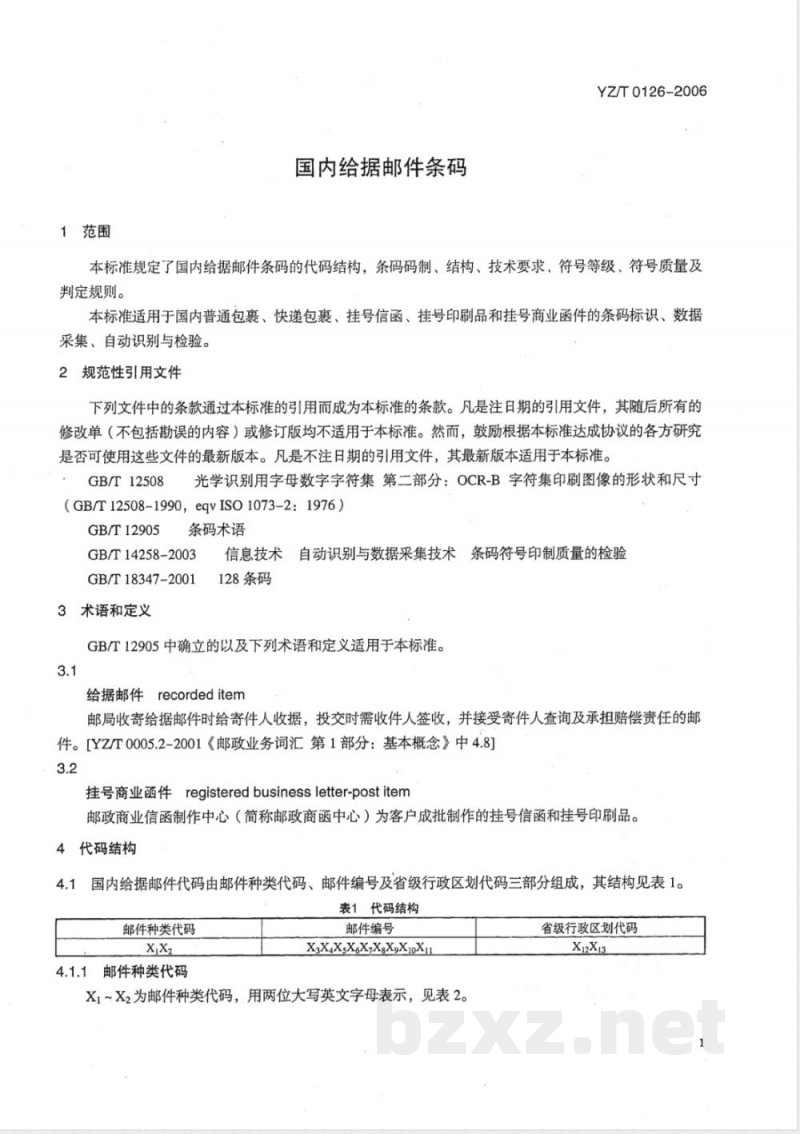

1范围
国内给据邮件条码
YZ/T0126-2006
本标准规定了国内给据邮件条码的代码结构，条码码制、结构、技术要求、符号等级、符号质量及判定规则。
本标准适用于国内普通包裹、快递包裹、挂号信函、挂号印刷品和挂号商业函件的条码标识、数据采集、自动识别与检验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T12508
光学识别用字母数字字符集第二部分：OCR-B字符集印刷图像的形状和尺寸（GB/T12508-1990，eqvISO1073-2：1976）GB/T12905
条码术语
GB/T14258-2003
GB/T18347-2001
3术语和定义
信息技术自动识别与数据采集技术条码符号印制质量的检验128条码
GB/T12905中确立的以及下列术语和定义适用于本标准。3.1
给据邮件recorded item
邮局收寄给据邮件时给寄件人收据，投交时需收件人签收，并接受寄件人查询及承担赔偿责任的邮件。[YZ/T0005.2-2001《邮政业务词汇第1部分：基本概念》中4.8]3.2
挂号商业函件registeredbusinessletter-postitem邮政商业信函制作中心（简称邮政商函中心）为客户成批制作的挂号信函和挂号印刷品。代码结构
4.1国内给据邮件代码由邮件种类代码、邮件编号及省级行政区划代码三部分组成，其结构见表1。表1代码结构
邮件种类代码
4.1.1邮件种类代码
邮件编号
XXXXXXgX,XoX
X1～X2为邮件种类代码，用两位大写英文字母表示，见表2。省级行政区划代码
YZ/T0126-2006
邮件种类名称
普通包裹
快递包裹
挂号信函
挂号印刷品
挂号商业函件

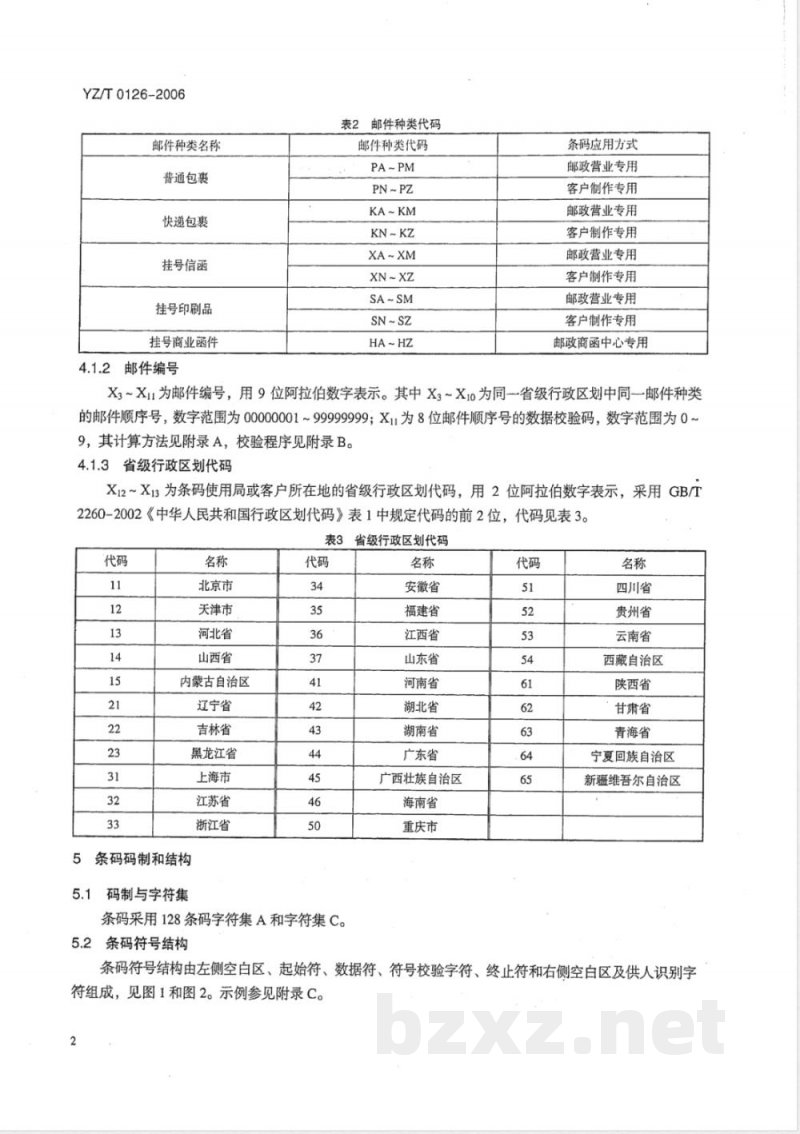

4.1.2邮件编号
表2邮件种类代码
邮件种类代码
HA～HZ
条码应用方式
邮政营业专用
客户制作专用
邮政营业专用
客户制作专用
邮政营业专用
客户制作专用
邮政营业专用
客户制作专用
邮政商函中心专用
X3~Xl为邮件编号，用9位阿拉伯数字表示。其中X3～Xo为同一省级行政区划中同一邮件种类的邮件顺序号，数字范围为00000001～99999999；Xu为8位邮件顺序号的数据校验码，数字范围为0~9，其计算方法见附录A，校验程序见附录B。4.1.3省级行政区划代码
X12～X13为条码使用局或客户所在地的省级行政区划代码，用2位阿拉伯数字表示，采用GB/T2260-2002《中华人民共和国行政区划代码》表1中规定代码的前2位，代码见表3。省级行政区划代码
北京市
天津市
河北省
山西省
内蒙古自治区
辽宁省
吉林省
黑龙江省
上海市
江苏省
浙江省
条码码制和结构
码制与字符集
条码采用128条码字符集A和字符集C。5.2条码符号结构
安徽省
福建省
江西省
山东省
河南省
湖北省
湖南省
广东省
广西壮族自治区
海南省
重庆市
四川省
贵州省
云南省
西藏自治区
陕西省
甘肃省
青海省
宁夏回族自治区
新珊维吾尔自治区
条码符号结构由左侧空白区、起始符、数据符、符号校验字符、终止符和右侧空白区及供人识别字符组成，见图1和图2。示例参见附录C。左侧
空白区
起始符、数据符1（字符集A）
左侧空白区
切换字符此内容来自标准下载网
数据符2（字符集C）
SA123456785T1
图1条码符号结构示意
起始符
(startA)
技术要求
数据符1（字符集A）
Xi~ X3
条码字符编码规则
数据符2（字符集C）
X4~X13
图2符号构成示意
条码字符编码规则应符合GB/T18347-2001中表1的规定。6.2条码符号尺寸
符号校验字符
符号校验
YZ/T0126-2006
终止符
右侧空白区
供人识别字符
终止符
空白区
条码符号尺寸应符合GB/T18347-2001中4.4的规定，其主要尺寸见表4。条码符号长度计算方法参见附录D。
业务种类
普通包裹
快递包裹
挂号信函
挂号印刷品
挂号商业函件
6.3空白区宽度
模块宽度（X）
条码空白区的最小宽度为10倍的模块宽度。6.4供人识别字符
条码尺寸
条码高度
单位为mm
条码符号长度
条码符号中供人识别字符中的字母和数字字符宜优先选用GB/T12508中规定的OCR-B字符集。字符尺寸见条码签等具体产品标准的规定。6.5条码符号颜色
条码符号中条的颜色为黑色。
6.6条码符号打印
条码符号打印应参照GB/T18347-2001中H.3规定，且符合本标准5.2的规定。3
YZ/T0126-2006
7符号等级
7.1条码符号相关质量参数及分级条码符号等级应通过对以下三个质量参数的测定综合确定，其检测方法见GB/T14258的规定。7.1.1译码正确性
条码译码正确性的分级按GB/T14258-2003中7.1.1的规定。7.1.2可译码度
条码可译码度的计算及分级按GB/T14258-2003中7.1.3的规定。7.1.3光学特性
条码光学特性的确定和分级按GB/T14258-2003中7.1.2的规定。7.2符号等级的确定
条码符号等级的确定按GB/T14258-2003中H.4的规定。8符号质量及判定规则
8.1条码符号质量
条码符号等级、一致性和空白区宽度为条码符号质量判定的三个要素。8.1.1条码符号等级
条码符号等级为B级，不应低于2.5/06/670（B/06/670）。注：其中2.5为符号等级；06为测量孔径标号（标称孔径为6mil）；670（nm）为测量光波长，其允许偏差为±10nm。8.1.2—致性
条码信息中所表示的内容应与供人识别字符相同。8.1.3空白区宽度
空白区的宽度尺寸应不小于标准规定的空白区最小宽度尺寸（单位为mm）保留小数点后一位的值。8.2判定规则
条码字符编码、代码结构和条码符号质量为条码符号的合格判定的三个判定准则。当条码字符编码符合GB/T18347中表1的规定，代码结构符合本标准中表1、表2、表3的规定，条码符号质量符合本标准8.1规定时，条码符号判定为合格。附录A
（规范性附录）
邮件编号数据校验字符计算方法YZ/T0126-2006
邮件编号中的Xu为8位邮件顺序号的数据校验字符，以11为模数，以8、6、4、2、3、5、9、7为加权系数。
A.1计算步骤
校验字符的计算步骤如下：
第一步：取8、6、4、2、3、5、9、7为加权系数；第二步：每一位数据字符与相对应的加权系数相乘；第三步：将字符数据与加权系数的乘积数值相加；第四步：用数值累加和除以模数11；第五步：用模数减去第四步除后的余数：减差结果1~9=校验字符1~9
10=校验字符0
11=校验字符5
第六步：得出数据校验字符。
A.2计算示例
计算12345678的校验字符，见表A.1。数据校验字符计算示例
字符数据
加权系数
结果累加和
数据校验字符
加校验字符的数据
8 + 12 + 12 + 8 + 15 + 30 + 63 + 56=204204+11=18余6
11 - 6=5
123456785
YZ/T0126-2006
附录B
（资料性附录）
邮件编号数据校验程序
邮件编号中的X，为数据校验字符，其校验程序如下所示：/*数据校验字符计算示例C++程序(本例邮件顺序号为12345678)*/inta={\1\，2\，3”，4\，5'6\，7\，8\};/*邮件顺序号12345678送数组a[]*/intb,c;
b=a[0]*8+a[1]*6+a[2]*4+a[3]*2+a[4]*3+a[5]*5+a[6]*9+a[7]*7;b%=11;/*取模11*/
c=11-b;
if(c>=1 && c<=9)
a[8]=c;
if(c=10)
a[8]=0;
if(c=11)
a[8]=5;
/*数组a[0]-a[7]是邮件顺序号，a[8]是校验字符*C.1示例1
普通包裹条码示例见图C.1。
附录C
（资料性附录）
条码应用示例
PA12345678511
图C.1普通包裹条码示例
YZ/T0126-2006
北京某邮政支局营业收寄的一件普通包裹，该包裹的条码信息内容为：PA12345678511，见图C.1。其中：
PA一邮件种类代码，表示普通包裹；12345678-—该包裹的邮件顺序号；5—邮件顺序号的数据校验字符；11-北京市行政区划代码。
C.2示例2
挂号信函条码示例见图C.2。
XA87654321631
图C.2挂号信函条码示例
上海某邮政支局营业收寄的件挂号信，该挂号信的条码信息内容为：XA87654321631，见图C.2。其中：
XA—邮件种类代码，表示挂号信函；87654321—-该挂号信函的邮件顺序号；6邮件顺序号的数据校验字符；
31——上海市行政区划代码。
C.3示例3
客户制作挂号信函条码示例见图C.3。XN12345678544
图C.3客户制作挂号信函条码示例广东某客户交寄一批挂号信中的某一件挂号信，该挂号信的条码信息内容为：XN12345678544，见图C.3。其中：
YZ/T0126-2006
XN-邮件种类代码，表示客户自已制作的挂号信函12345678-该客户可使用数据段中的某-挂号信函的邮件顺序号；5-邮件顺序号的数据校验字符
44—广东省行政区划代码。
C.4示例4
邮政商函中心制作挂号商业信函条码示例见图C.4。HA87654321631
图C.4邮政商函中心制作挂号商业信函条码示例1上海市某邮政商函中心制作的一批挂号商函中的某一件挂号商业信函，该挂号商业信函的条码信息内容为：HA87654321631，见图C.4。其中：HA—业务种类代码，表示邮政商函中心制作的挂号商业信函；87654321-—该邮政商函中心可使用数据段中的某一挂号商函信函的邮件顺序号；6--邮件顺序号的数据校验字符；31——上海市行政区划代码。
C.5示例5
邮政商函中心制作（挂号商业函件制作设备精度在300dpi以上时，也可采用0.17mm的模块宽度）挂号商业信函条码示例见图C.5。HA12345678544
图C.5邮政商函中心制作挂号商业信函条码示例2广东省某邮政商函中心制作的一批挂号商函中的某一件挂号商业信函，且挂号商业函件制作设备精度在300dpi以上，该挂号商业信函的条码信息内容为：HA12345678544，见图C.5。其中：HA一一业务种类代码，表示邮政商函中心制作的挂号商业信函；12345678——该邮政商函中心可使用数据段中的某一挂号商函信函的邮件顺序号；5—邮件顺序号的数据校验字符；44广东省行政区划代码。
