【公共安全行业标准(GA)】 2004式警车汽车类外观制式涂装规范

ICS25.220.99

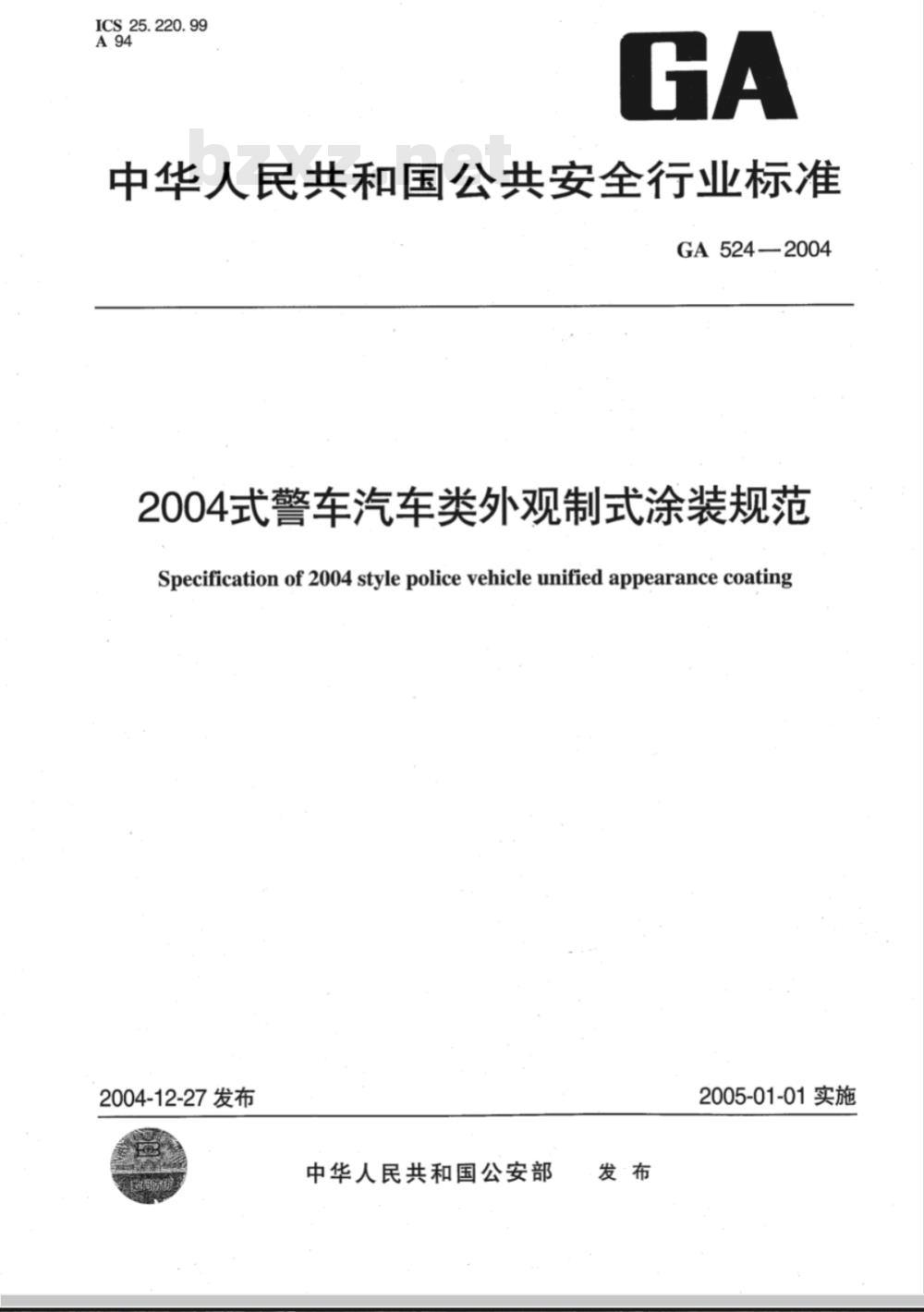

中华人民共和国公共安全行业标准GA524—2004
2004式警车汽车类外观制式涂装规范Specification of 2004 style police vehicle unified appearance coating2004-12-27发布
中华人民共和国公安部
2005-01-01实施

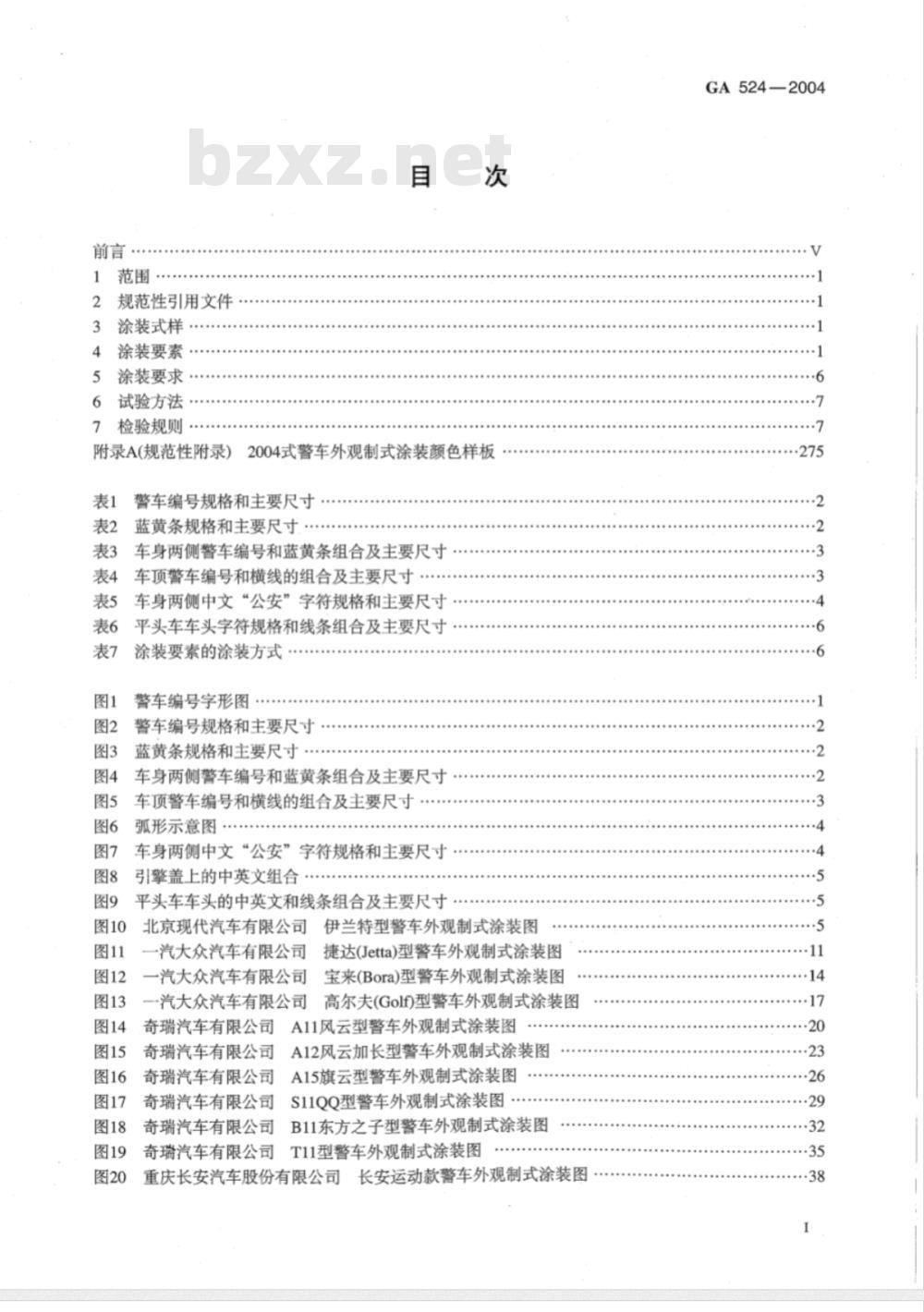

1范围
2规范性引用文件
3涂装式样
4涂装要素
5涂装要求…
6试验方法·
7检验规则，
附录A(规范性附录）2004式警车外观制式涂装颜色样板警车编号规格和主要尺寸
表2蓝黄条规格和主要尺寸·
表3车身两侧警车编号和蓝黄条组合及主要尺寸表4车顶警车编号和横线的组合及主要尺寸表5车身两侧中文“公安”字符规格和主要尺寸表6平头车车头字符规格和线条组合及主要尺寸表7
涂装要素的涂装方式
警车编号字形图
警车编号规格和主要尺寸
蓝黄条规格和主要尺寸
图4车身两侧警车编号和蓝黄条组合及主要尺寸图5
车顶警车编号和横线的组合及主要尺寸弧形示意图
车身两侧中文“公安”字符规格和主要尺寸：引擎盖上的中英文组合·
平头车车头的中英文和线条组合及主要尺寸图10
北京现代汽车有限公司伊兰特型警车外观制式涂装图一汽大众汽车有限公司
-汽大众汽车有限公司
汽大众汽车有限公司
捷达(Jetta)型警车外观制式涂装图宝来(Bora)型警车外观制式涂装图高尔夫(Golf)型警车外观制式涂装图A11风云型警车外观制式涂装图
奇瑞汽车有限公司
奇瑞汽车有限公司
A12风云加长型警车外观制式涂装图奇瑞汽车有限公司
A15旗云型警车外观制式涂装图
奇瑞汽车有限公司
奇瑞汽车有限公司
奇瑞汽车有限公司
S11QQ型警车外观制式涂装图
B11东方之子型警车外观制式涂装图T11型警车外观制式涂装图

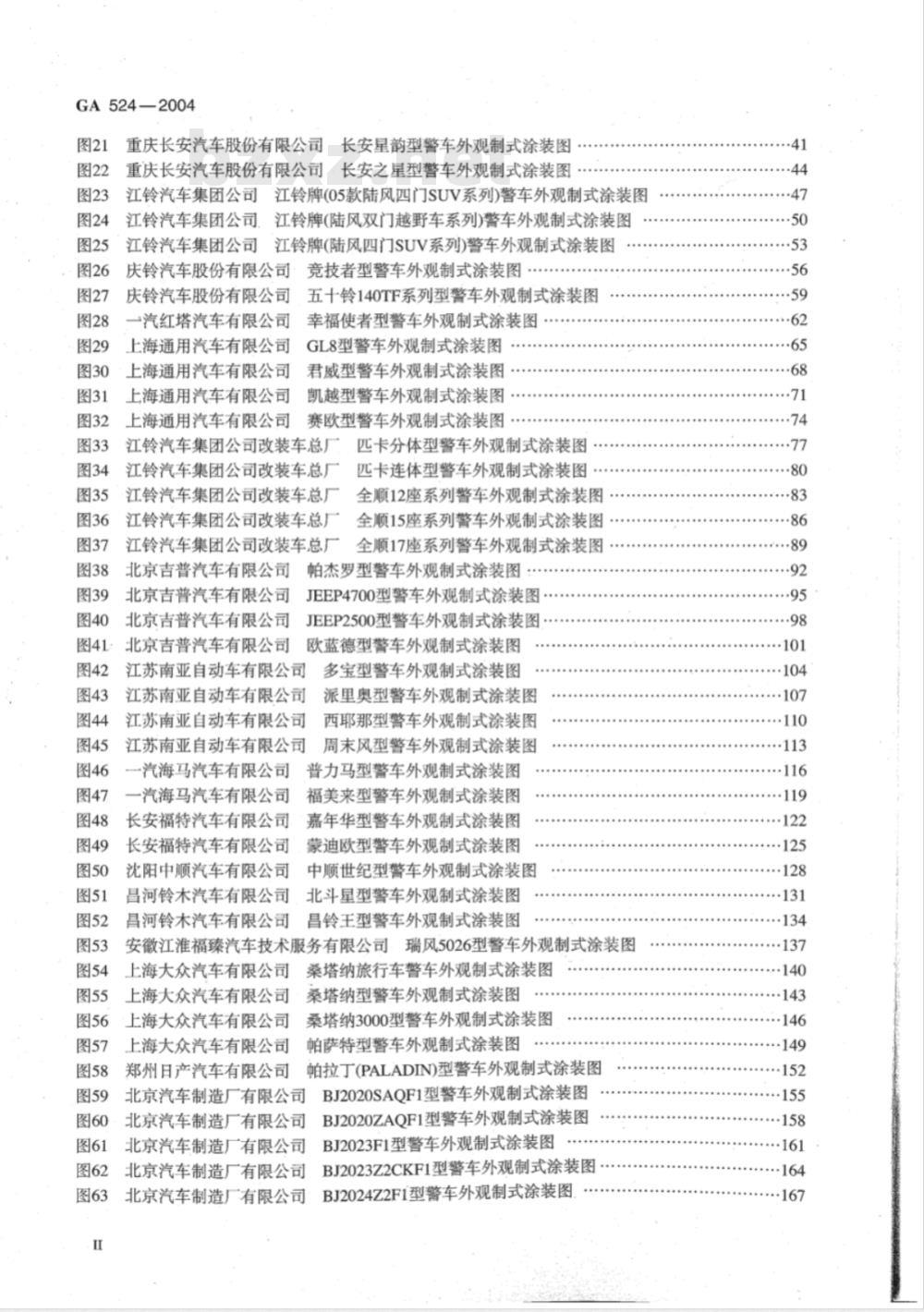

重庆长安汽车股份有限公司·长安运动款警车外观制式涂装图GA524—2004
GA524—2004
重庆长安汽车股份有限公司长安星韵型警车外观制式涂装图重庆长安汽车股份有限公司·长安之星型警车外观制式涂装图江铃汽车集团公司
江铃牌(05款陆风四门SUV系列)警车外观制式涂装图江铃汽车集团公司
江铃牌(陆风双门越野车系列)警车外观制式涂装图江铃牌(陆风四门SUV系列)警车外观制式涂装图江铃汽车集团公司
庆铃汽车股份有限公司：重
竞技者型警车外观制式涂装图
庆铃汽车股份有限公司
一汽红塔汽车有限公司
上海通用汽车有限公司
上海通用汽车有限公司
上海通用汽车有限公司
上海通用汽车有限公司
五十铃140TF系列型警车外观制式涂装图幸福使者型警车外观制式涂装图GL8型警车外观制式涂装图
君威型警车外观制式涂装图
凯越型警车外观制式涂装图
赛欧型警车外观制式涂装图
江铃汽车集团公司改装车总厂
江铃汽车集团公司改装车总厂
江铃汽车集团公司改装车总厂
江铃汽车集团公司改装车总厂
江铃汽车集团公司改装车总厂
北京吉普汽车有限公司
北京吉普汽车有限公司
北京吉普汽车有限公司
图41：
北京吉普汽车有限公司
匹卡分体型警车外观制式涂装图匹卡连体型警车外观制式涂装图全顺12座系列警车外观制式涂装图全顺15座系列警车外观制式涂装图全顺17座系列警车外观制式涂装图：帕杰罗型警车外观制式涂装图
JEEP4700型警车外观制式涂装图JEEP2500型警车外观制式涂装图.欧蓝德型警车外观制式涂装图
江苏南亚自动车有限公司
江苏南亚自动车有限公司
江苏南亚自动车有限公司
江苏南亚自动车有限公司
一汽海马汽车有限公司
一汽海马汽车有限公司
长安福特汽车有限公司
长安福特汽车有限公司
沈阳中顺汽车有限公司
昌河铃木汽车有限公司
昌河铃木汽车有限公司
多宝型警车外观制式涂装图
派里奥型警车外观制式涂装图
西耶那型警车外观制式涂装图
周末风型警车外观制式涂装图
普力马型警车外观制式涂装图
福美来型警车外观制式涂装图
嘉年华型警车外观制式涂装图
蒙迪欧型警车外观制式涂装图
中顺世纪型警车外观制式涂装图北斗星型警车外观制式涂装图
昌铃王型警车外观制式涂装图
安徽江淮福臻汽车技术服务有限公司瑞风5026型警车外观制式涂装图上海大众汽车有限公司
上海大众汽车有限公司
上海大众汽车有限公司
上海大众汽车有限公司
郑州日产汽车有限公司
桑塔纳旅行车警车外观制式涂装图桑塔纳型警车外观制式涂装图
桑塔纳3000型警车外观制式涂装图帕萨特型警车外观制式涂装图
帕拉丁(PALADIN)型警车外观制式涂装图北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司

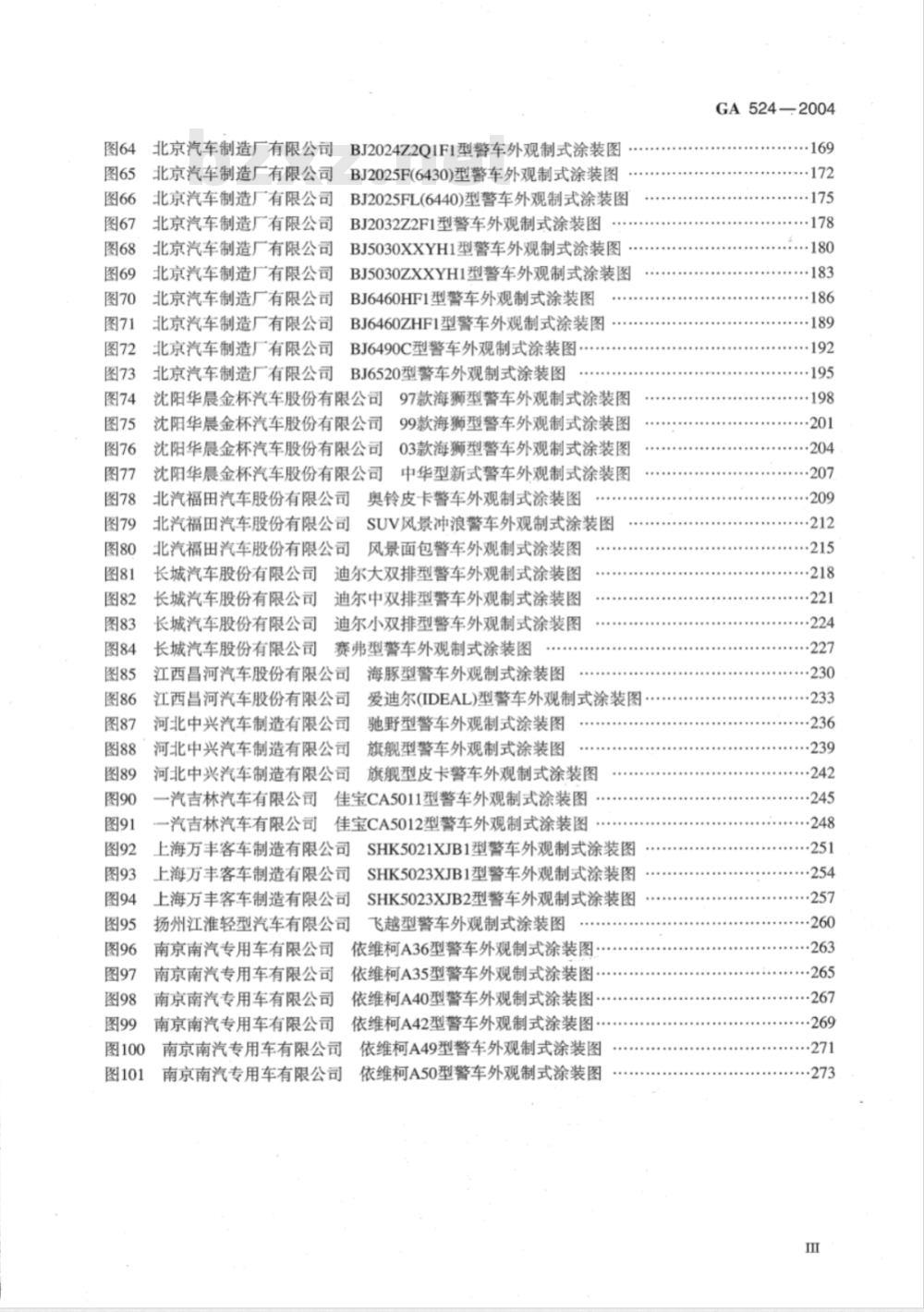

BJ2020SAQF1型警车外观制式涂装图BJ2020ZAQF1型警车外观制式涂装图BJ2023F1型警车外观制式涂装图BJ2023Z2CKF1型警车外观制式涂装图BJ2024Z2F1型警车外观制式涂装图·41
··50
..·53
··86
.·116
.··149
.·155
图100
图101
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
北京汽车制造厂有限公司
BJ2024Z2Q1F1型警车外观制式涂装图BJ2025F(6430)型警车外观制式涂装图BJ2025FL(6440)型警车外观制式涂装图BJ2032Z2F1型警车外观制式涂装图BJ5030XXYH1型警车外观制式涂装图BJ5030ZXXYH1型警车外观制式涂装图BJ6460HF1型警车外观制式涂装图BJ6460ZHF1型警车外观制式涂装图BJ6490C型警车外观制式涂装图
BJ6520型警车外观制式涂装图
沈阳华晨金杯汽车股份有限公司97款海狮型警车外观制式涂装图沈阳华晨金杯汽车股份有限公司沈阳华晨金杯汽车股份有限公司沈阳华晨金杯汽车股份有限公司北汽福田汽车股份有限公司
北汽福田汽车股份有限公司
北汽福田汽车股份有限公司
长城汽车股份有限公司
长城汽车股份有限公司
长城汽车股份有限公司
长城汽车股份有限公司
99款海狮型警车外观制式涂装图03款海狮型警车外观制式涂装图中华型新式警车外观制式涂装图奥铃皮卡警车外观制式涂装图
SUV风景冲浪警车外观制式涂装图风景面包警车外观制式涂装图
迪尔大双排型警车外观制式涂装图迪尔中双排型警车外观制式涂装图迪尔小双排型警车外观制式涂装图赛弗型警车外观制式涂装图
江西昌河汽车股份有限公司
江西昌河汽车股份有限公司
河北中兴汽车制造有限公司
河北中兴汽车制造有限公司
河北中兴汽车制造有限公司
汽吉林汽车有限公司
汽吉林汽车有限公司
海豚型警车外观制式涂装图
爱迪尔(IDEAL)型警车外观制式涂装图驰野型警车外观制式涂装图
旗舰型警车外观制式涂装图
旗舰型皮卡警车外观制式涂装图佳宝CA5011型警车外观制式涂装图佳宝CA5012型警车外观制式涂装图上海万丰客车制造有限公司
上海万丰客车制造有限公司
上海万丰客车制造有限公司
扬州江淮轻型汽车有限公司
南京南汽专用车有限公司
南京南汽专用车有限公司
南京南汽专用车有限公司
南京南汽专用车有限公司
南京南汽专用车有限公司
南京南汽专用车有限公司
SHK5021XJB1型警车外观制式涂装图SHK5023XJB1型警车外观制式涂装图SHK5023XJB2型警车外观制式涂装图飞越型警车外观制式涂装图
依维柯A36型警车外观制式涂装图.依维柯A35型警车外观制式涂装图依维柯A40型警车外观制式涂装图.依维柯A42型警车外观制式涂装图依维柯A49型警车外观制式涂装图依维柯A50型警车外观制式涂装图GA524—2004
...180
··201
.·204
..·212
.·215
··218
··221
··224
··230
··233
.·236
··239
.··248
··257
··260
··263

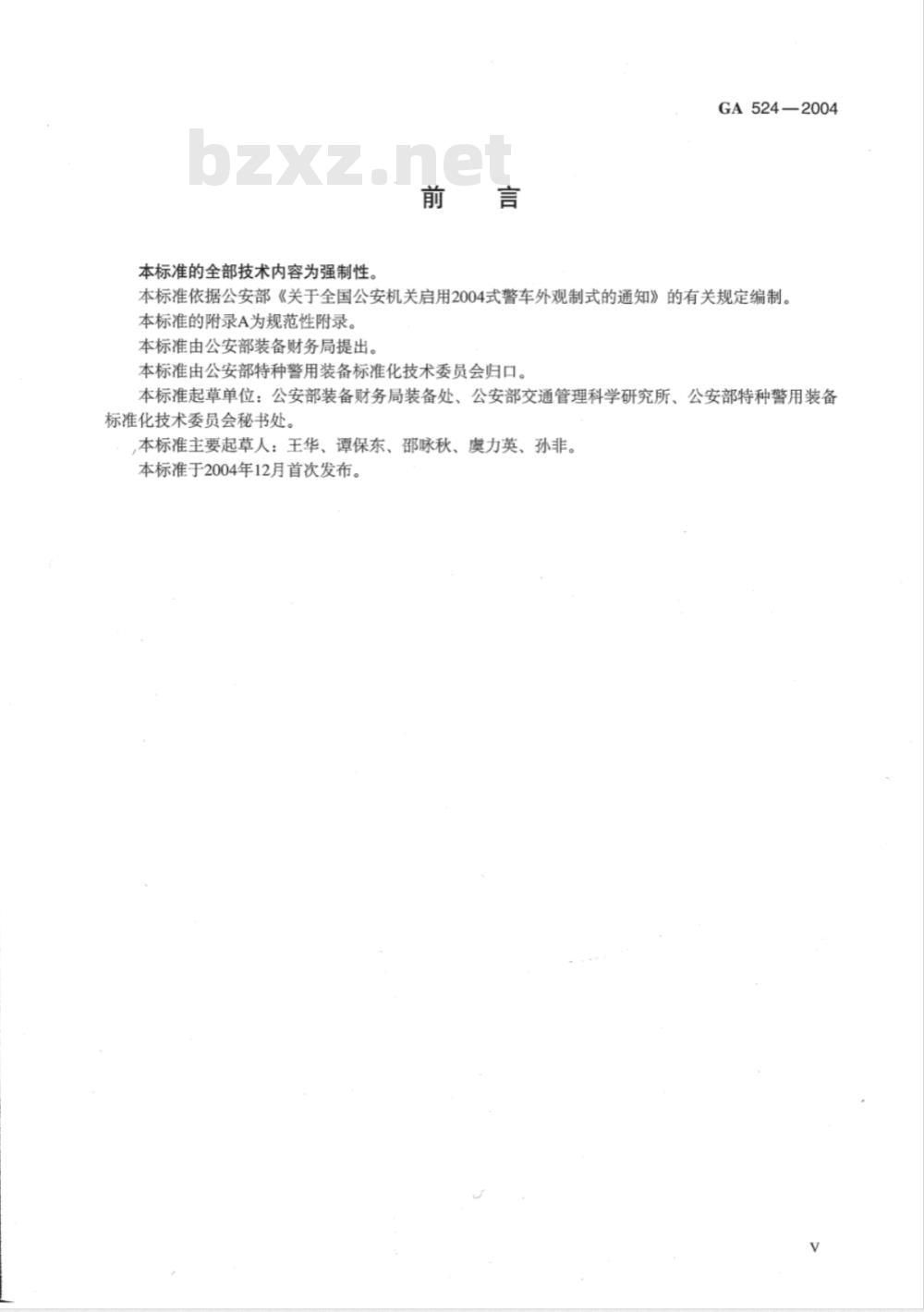

本标准的全部技术内容为强制性。前言
GA524-2004
本标准依据公安部《关于全国公安机关启用2004式警车外观制式的通知》的有关规定编制。本标准的附录A为规范性附录。
本标准由公安部装备财务局提出。本标准由公安部特种警用装备标准化技术委员会归口。本标准起草单位：公安部装备财务局装备处、公安部交通管理科学研究所、公安部特种警用装备标准化技术委员会秘书处。
本标准主要起草人：王华、谭保东、邵咏秋、虞力英、孙非。本标准于2004年12月首次发布。1范围
2004式警车汽车类外观制式涂装规范GA524-2004
本标准规定了公安2004式警车汽车类外观制式的涂装式样、涂装要素、涂装要求、试验方法、检验规则。
本标准适用于公安2004式警车汽车类外观制式的涂装和检验。2规范性引用文件
下列文件中的条款通过引用而成为本标准的条款，凡注日期引用文件，其随后的所有修改单(不包括勘误的内容)或修订均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T18833—2002公路交通标志反光膜GA522-—2004警车车徽
GA523—2004警车外观制式涂装用定色漆3涂装式样
2004式警车车身主色为白色，外观制式由专用图形、警车车徽、警车编号、中文“公安”和“警察”、英文“POLICE”等要素组成。专用图形由底边、弧形和直线组成。4涂装要素
4.1.警车车徽
车徽应符合GA522一2004的要求。车徽选择300mm、400mm、450mm、500mm四个规格，粘贴于前车门中央，具体规格和具体位置见各车型涂装图。4.2警车编号
4.2.1编号字体及颜色
编号由四位阿拉伯数字组成，颜色为藏蓝色。字体为ArialBlack，警车编号字形图见图1。0123456789
图1警车编号字形图
4.2.2编号规格和尺寸
编号按高度分为70mm、100mm、210mm、315mm四个规格。四个规格的警车编号规格和主要尺寸见图2和表1。GA524—2004
主要尺寸
数字编号高H，
数字编号总宽B，
单个数字宽B，
数字外框间距B，
图2警车编号规格和主要尺寸
表1警车编号规格和主要尺寸
4.2.3车身两侧警车编号和蓝黄条的组合4.2.3.1车身两侧警车编号规格及涂装顺序100
单位为毫米
字符规格包括4.2.2规定的70mm、100mm两个规格，按照从左至右的顺序涂装在车身两侧。4.2.3.2蓝黄条
蓝黄条颜色由藏蓝色和黄色组成，线条的一端和后车门边缘齐，另一端和后部组合灯具边缘齐，其长度应根据车型而定，具体参照各车型的涂装图。蓝黄条按总宽度分为80mm、150mm两个规格。两个规格的蓝黄条规格和主要尺寸见图3和表2。出
图3蓝黄条规格和主要尺寸
表2蓝黄条规格和主要尺寸
主要尺寸
黄条宽H，
蓝条宽H，
4.2.3.3组合方式
单位为毫米
车身两侧警车编号位于蓝黄条的上方，包括两种组合见图4和表3。具体位置见各车型涂装图。0352
图4车身两侧警车编号和蓝黄条组合及主要尺寸2
组合方式
方式一
方式二
表3车身两侧警车编号和蓝黄条组合及主要尺寸主要尺寸
蓝黄条宽度H，
编号高度H，
编号与蓝黄条的
垂直距离H
35~100
50~200
GA524—2004
单位为毫米
最右侧编号与蓝黄条最
右端的水平距离B
100~200
200~300
方式一适用于小轿车、吉普车、面包车等小、中型汽车；方式二适用于大型客车。4.2.4车顶警车编号和线条的组合4.2.4.1车顶警车编号规格
字符规格选择4.2.2规定的210mm、315mm两个规格。4.2.4.2组合方式
车顶警车编号和横线的颜色为藏蓝色，横线位于警车编号的下方。车顶警车编号和横线的组合及主要尺寸见图5和表4。整个组合涂装于警灯后侧的车顶中央，具体位置见各车型涂装图。0352
图5车顶警车编号和横线的组合及主要尺寸表4．车顶警车编号和横线的组合及主要尺寸主要尺寸
组合方式
方式一
方式二
编号高度H，
横线长度L
横线宽度H，
组合方式一适合于小型、中型汽车，组合方式二适合于大型客车。4.3弧形
单位为毫米
编号与横线的
垂直距离H，
弧形颜色为藏蓝色，从后门舒展延伸至车头，一端和前大灯边缘齐，另一端延伸至后车门。弧形的长度不能超过车身长度的三分之二，弧形底边宽度宜为车身长度的五分之一。弧形示意图见图6。具体位置、尺寸见各车型涂装图。GA524—2004
4.4车身底边装饰条
图6弧形示意图
车身四周有垂直高度为100mm～250mm的藏蓝色底边，底边的高度可以根据车型调整，底边的线条走势应参照车身固有线条部件，具体高度和位置见各车型涂装图。4.5车身两侧中文“公安”字符
字符颜色为藏蓝色，字体为文鼎大黑体。根据“安”字体高度，“公安”字符分为220mm、300mm两种规格。220mm高的规格字符适用于小、中型汽车；300mm高的规格字符适用于大型客车。两种规格的“公安”字符规格和主要尺寸见图7和表5。公安
图7车身两侧中文“公安”字符规格和主要尺寸表5车身两侧中文“公安”字符规格和主要尺寸主要尺寸
字符“公”高H，
字符“安”高H
字符“公”宽B
两字符间距B
字符“安”宽B
单位为毫米
车身两侧中文“公安”字符应按从左至右的顺序喷涂或粘贴，具体位置见各车型涂装图。4.6中文“警察”和英文“POLICE”的组合4.6.1引擎盖上的中英文组合
GA 5242004
中英文组合颜色为藏蓝色，中文字体为文鼎大黑体，英文字体为ArialBlack，字母间距一致。中文“警察”位于英文“POLICE”的上方，英文“POLICE”的底边与引擎盖前沿的距离宜为引擎盖长度的三分之一，具体位置见各车型涂装图。中英文组合见图8。单位为毫米
POLICE
图8引擎盖上的中英文组合
此组合适用于小轿车、吉普车等车型。对于具有大面积引擎盖的大型货车，可按图8进行同比例放大。
4.6.2平头车车头的中英文和线条组合此组合适用于面包车等平头车，组合的颜色为藏蓝色，中文字体为文鼎大黑体，英文字体为ArialBlack。英文“POLICE”字母间距一致，位于两横线水平居中位置。组合用于微型面包车类时标准宽度为600mm；用于中型面包车、大型客车时标准宽度为920mm。具体位置见各车型涂装图。平头车车头的中英文和线条组合及主要尺寸见图9和表6。B
警POLICE
图9’平头车车头的中英文和线条组合及主要尺寸GA524—2004
字符“察”高H，
表6平头车车头字符规格和线条组合及主要尺寸主要尺寸
字符“P\、“L\”、“T\、“E”高H,字符“P\、“L”、“I\”、“E”距离下横线高度H，字符“O”、“C”高H
字符“警”高H，
字符总宽B
字符“警”宽B
字符“警”距离横线宽B，
横条宽B。
字符“察”宽B
字符串“POLICE”宽B。
字符“p”宽B,
字符“O”宽B
字符“L”宽B，
字符“”宽B。
字符“c”宽B.
字符“E”宽B
涂装要素在车身上的定位
微型面包
单位为毫米
中型面包
涂装要素在车身上的定位见具体车型的涂装图，涂装图所标注的尺寸均为车身表面的弧长。定位误差应在土5mm以内，详见图10～图101。5免费标准bzxz.net
涂装要求
涂装方式
涂装分为喷漆和贴膜两种。涂装要素的涂装方式详见表7。表7涂装要素的涂装方式
涂装要素
警车车徽
车身侧面的警车编号
车身顶部的警车编号与横线的组合蓝黄条
字符“公安”
引擎盖上的中文“警察”和英文“POLICE”的组合平头车车头的中英文和横线的组合弧形
喷漆涂装
喷漆涂装使用GA523—2004规定的定色漆。5.2.1
漆面应颜色均匀，平整光滑，边缘线没有锯齿，无流挂露底。贴膜涂装
涂装方式
喷漆或贴膜
喷漆或贴膜
喷漆或贴膜
喷漆或贴膜
喷漆或贴膜
喷漆或贴膜
喷漆或贴膜
贴膜的要素以柔韧性反光膜为材料，采用丝网印刷制作，除图案和尺寸外，应符合GA522一5.3.1
2004。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
