【建筑材料行业标准(JC)】 水泥工业用螺旋泵

ICS91-110
备案号：

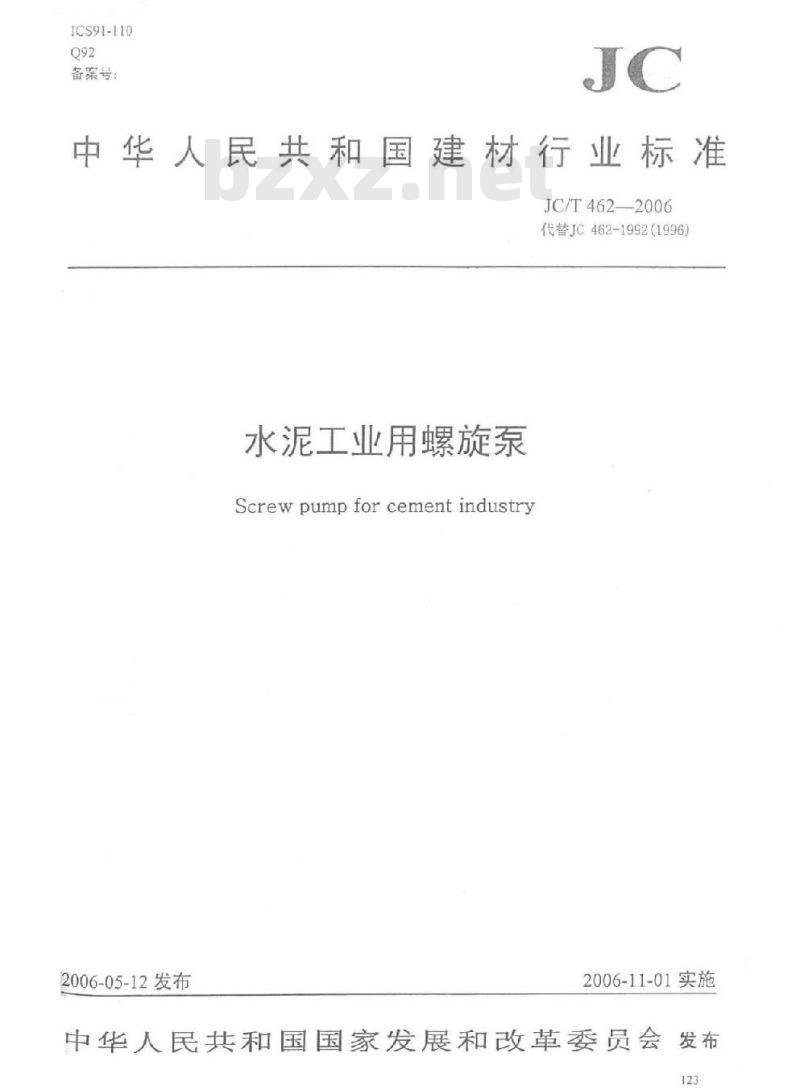

中华人民共和国建材行业标准
JC/T4622006
代替JC462-1992（1996）
水泥工业用螺旋泵
Screwpumpforcementindustry
2006-05-12发布
2006-11-01实施
中华人民共和国国家发展和改革委员会发布123
JC/T462—2006

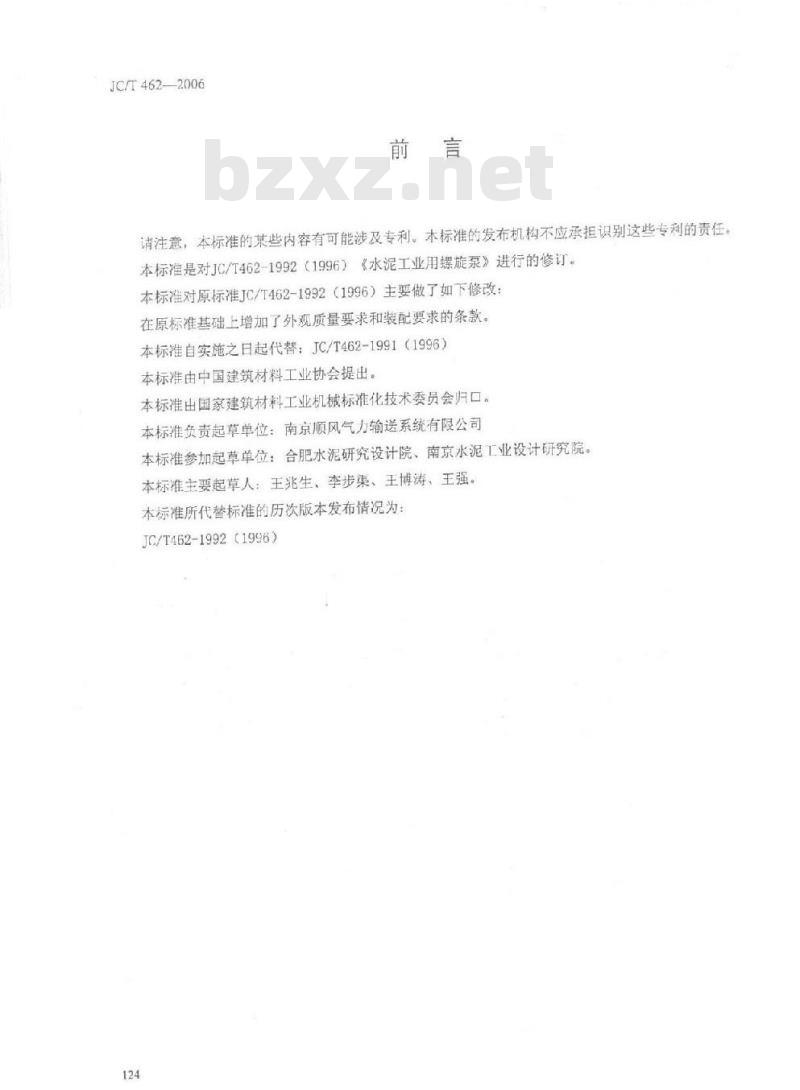

请注意，本标准的某些内容有可能涉及专利。木标准的发布机构不应承担识别这些专利的责任。本标准是对JC/T462-1992（1996）《水泥工业用螺旋泵》进行的修订。本标准对原标准JC/T462-1992（1996）主要做了如下修改：在原标准基础上增加了外观质量要求和装配要求的条款。本标准自实施之日起代替：JC/T462-1991（1996）本标准由中国建筑材料工业协会提出。本标准出国家建筑材料工业机械标准化技术委员会归口。本标准负责起草单位：南京顺风气力输送系统有限公司本标准参加起草单位：合肥水泥研究设计院、南京水泥工业设计研究院。本标准主要起草人：王兆生、李步渠、王博涛、王强。本标准所代替标准的历次版本发布情况为：JC/T462-1992（1996)

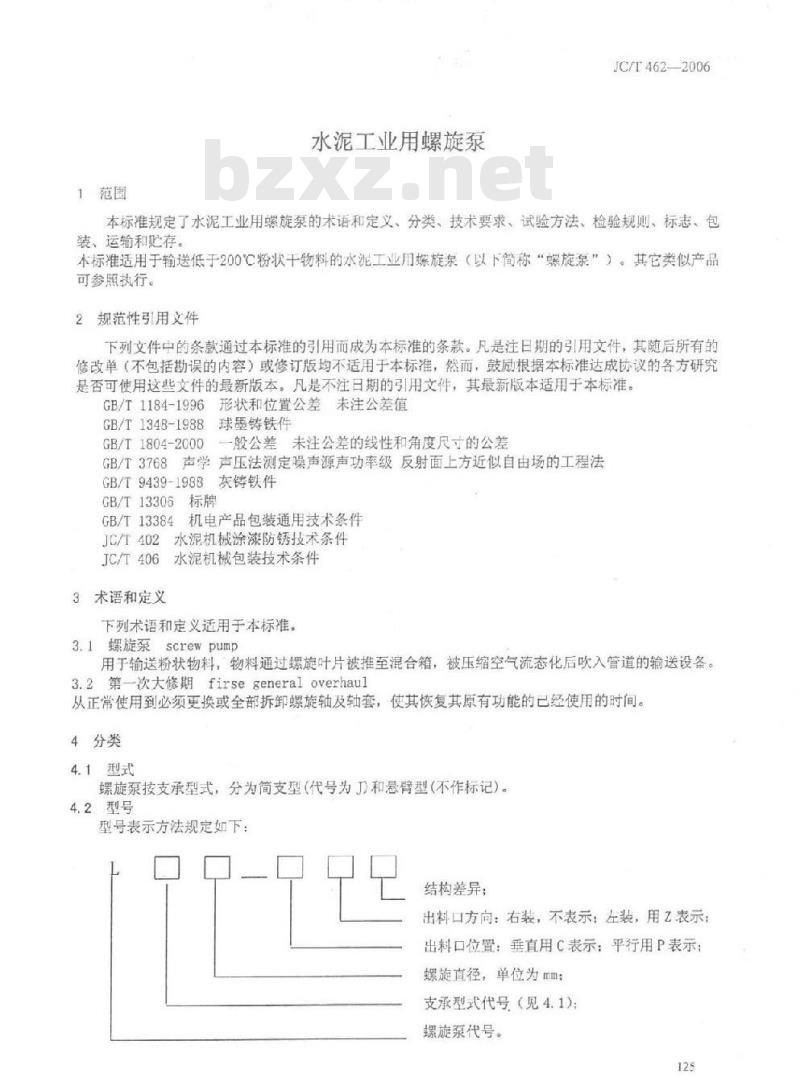

1范围
水泥工业用螺旋泵
JC/T462—2006
本标准规定了水泥工业用螺旋泵的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于输送低于200C粉状干物料的水泥工业用螺旋泵（以下简称“螺旋泵”）。其它类似产品可参照执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184-1996形状和位置公差未注公差值GB/T1348-1988球墨铸铁件
一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000
GB/T3768声学声压法测定噪声源声功率级反射面上方近似自由场的工程法GB/T9439-1988灰铸铁件
GB/T13306
GB/T13384
机电产品包装通用技术条件
水泥机械涂漆防锈技术条件
JC/T402
JC/T406
3术语和定义
水泥机械包装技术条件
下列术语和定义适用于本标准。3.1螺旋泵screwpump
用于输送粉状物料，物料通过螺旋叶片被推至混合箱，被压缩空气流态化后吹入管道的输送设备。3.2第一次大修期firsegeneraloverhaul从正常使用到必须更换或全部拆卸螺旋轴及轴套，使其恢复其原有功能的已经使用的时间。4分类
4.1型式
螺旋泵按支承型式，分为简支型（代号为J）和悬臂型（不作标记）。4.2型号
型号表示方法规定如下：
结构差异；
出料口方向：右装，不表示：左装，用乙表示出料口位置：垂直用C表示：平行用P表示：螺旋直径，单位为mm：
支承型式代号（见4.1）
螺旋泵代号。
JC/T462—2006

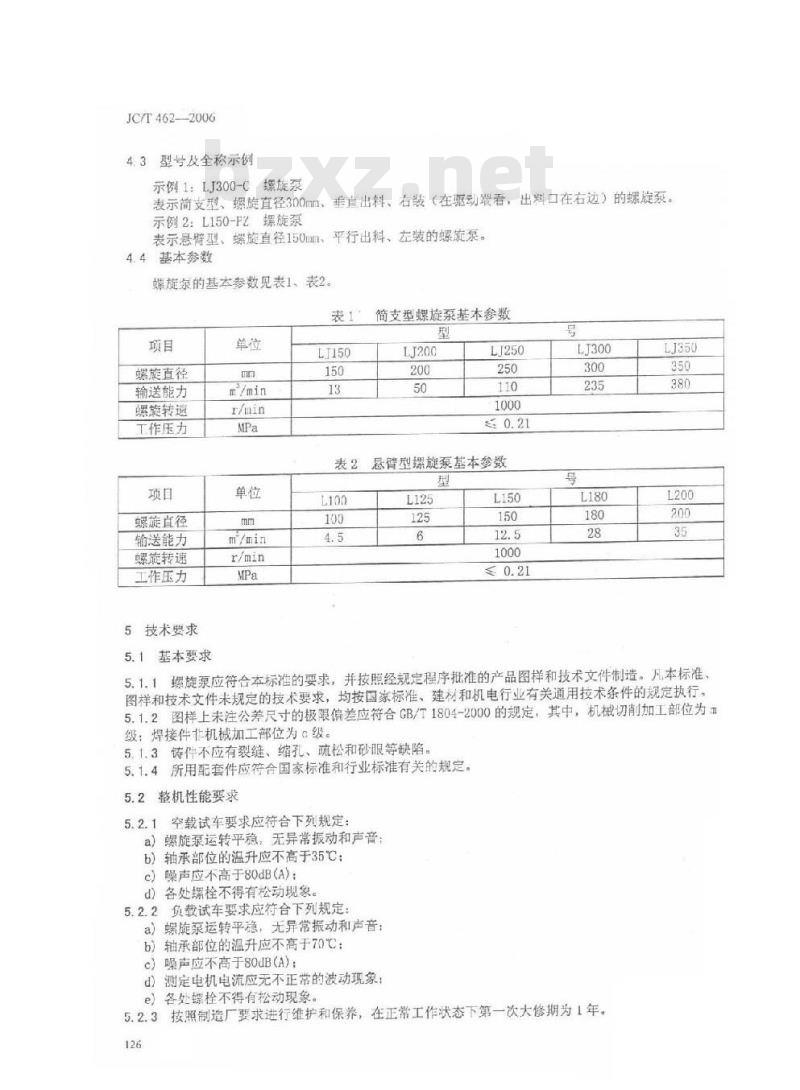

4.3型号及全称示例
示例1:LJ300-C螺旋泵
表示简支型、螺旋直径300mm、垂直出料、右装（在驱动端看，出料口在右边）的螺旋泵。示例2:L150-PZ螺旋泵
表示悬臂型、螺旋直径150mm、平行出料、左装的螺旋泵。4.4基本参数
螺旋泵的基本参数见表1、表2。表
螺旋直径
输送能力
螺旋转速
工作压力
螺旋直径
输送能力
螺旋转速
工作压力
5技术要求
简支型螺旋泵基本参数
悬臂型螺旋泵基本参数
5.1基本要求
5.1.1螺旋泵应符合本标准的要求，并按照经规定程序批准的产品图样和技术文件制造。凡本标准图样和技术文件未规定的技术要求，均按国家标准、建材和机电行业有关通用技术条件的规定执行。5.1.2图样上未注公养尺寸的极限偏差应符合GB/T1804-2000的规定，其中，机械切削加工部位为级：焊接件非机械加工部位为级。5.1.3铸件不应有裂缝、缩孔、疏松和砂眼等缺陷。5.1.4所用配套件应符合国家标准和行业标准有关的规定。5.2整机性能要求
5.2.1空载试车要求应符合下列规定：a）螺旋泵运转平稳，无异常振动和声音：b）轴承部位的温升应不高于35℃：c）噪声应不高于80dB（A)
d）各处螺栓不得有松动现象。
5.2.2负载试车要求应符合下列规定：a）螺旋泵运转平意，无异常振动和声音：b）轴承部位的温升应不高于70℃：c）噪声应不高于80dB（A)：
d）测定电机电流应无不正常的波动现象：e）各处螺栓不得有松动现象。
5.2.3按照制造厂要求进行维护和保养，在正常工作状态下第一次大修期为1年。126

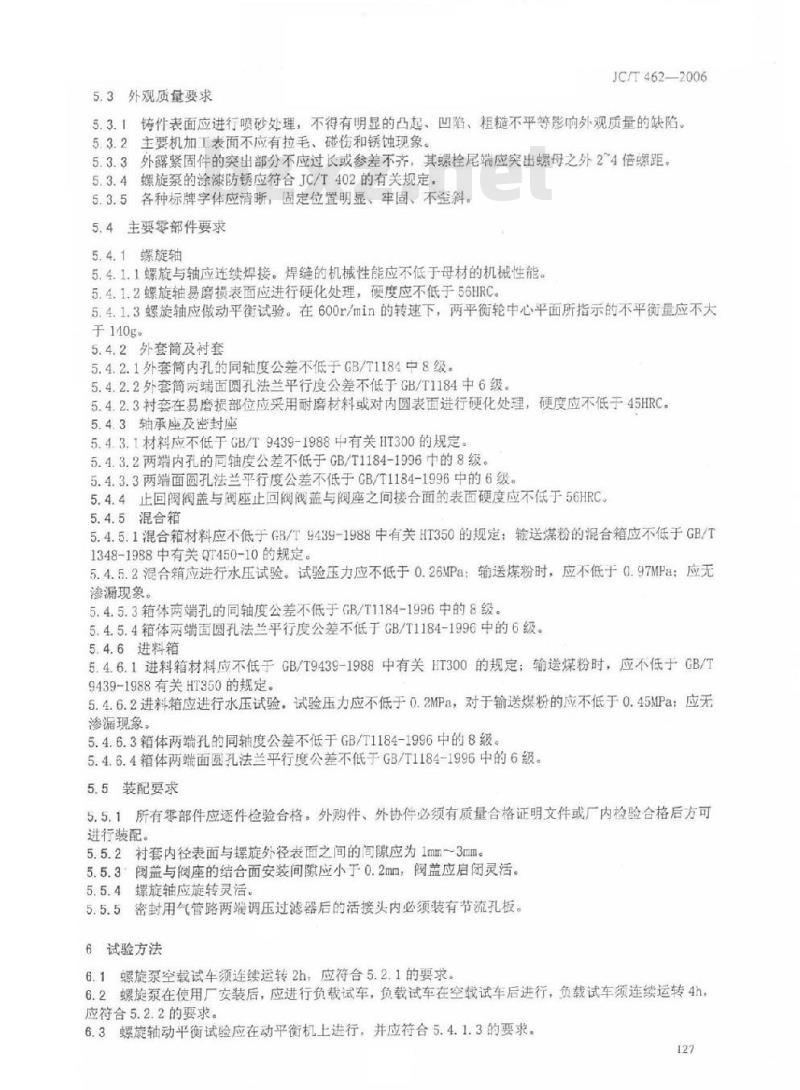

5.3外观质量要求
JC/T4622006
5.3.1铸件表面应进行喷砂处理，不得有明显的凸起、凹陷、粗糙不平等影响外观质量的缺陷。5.3.2主要机加工表面不应有拉毛、碰伤和锈蚀现象。5.3.3外露紧固件的突出部分不应过长或参差不齐，其螺栓尾端应突出螺母之外2~4倍螺距。5.3.4螺旋泵的涂漆防锈应符合JC/T402的有关规定。5.3.5各种标牌字体应清晰，固定位置明显、牢固、不歪斜。5.4主要零部件要求
5.4.1螺旋轴
5.4.1.1螺旋与轴应连续焊接。焊缝的机械性能应不低于母材的机械性能。5.4.1.2螺旋轴易磨损表面应进行硬化处理，硬度应不低于56HRC5.4.1.3螺旋轴应做动平衡试验。在600r/min的转速下，两平衡轮中心平面所指示的不平衡量应不大于140g。
5.4.2外套筒及衬套
5.4.2.1外套简内孔的同轴度公差不低于GB/T1184中8级。5.4.2.2外套筒两端面圆孔法兰平行度公差不低于GB/T1184中6级5.4.2.3衬套在易磨损部位应采用耐磨材料或对内圆表面进行硬化处理，硬度应不低于45HRC。5.4.3轴承座及密封座
5.43.1材料应不低于GB/T9439-1988中有关HT300的规定5.4.3.2两端内孔的同轴度公差不低于GB/T1184-1996中的8级。5.4.3.3两端面圆孔法兰平行度公差不低于GB/T1184-1996中的6级。5.4.4止回阀阀盖与阀座止回阀阀盖与阀座之间接合面的表面硬度应不低于56HRC。5.4.5混合箱
5.4.5.1混合箱材料应不低于GB/T9439-1988中有关HT350的规定：输送煤粉的混合箱应不低于GB/T1348-1988中有关QT450-10的规定。5.4.5.2混合箱应进行水压试验。试验压力应不低于0.26MPa；输送煤粉时，应不低于0.97MPa：应无渗漏现象
5.4.5.3箱体两端孔的同轴度公差不低于GB/T1184-1996中的8级。5.4.5.4箱体两端面圆孔法兰平行度公差不低于GB/T1184-1996中的6级。5.4.6进料箱
5.4.6.1进料箱材料应不低于GB/T9439-1988中有关HT300的规定：输送煤粉时，应不低于GB/T9439-1988有关HT350的规定。
5.4.6.2进料箱应进行水压试验。试验压力应不低于0.2MPa，对于输送煤粉的应不低于0.45MPa：应无渗漏现象
5.4.6.3箱体两端孔的同轴度公差不低于GB/T1184-1996中的8级。5.4.6.4箱体两端面圆孔法兰平行度公差不低于GB/T1184-1996中的6级。5.5装配要求
5.5.1所有零部件应逐件检验合格。外购件、外协件必须有质量合格证明文件或厂内检验合格后方可进行装配。免费标准下载网bzxz
5.5.2衬套内径表面与螺旋外径表面之间的间隙应为1mm~3mm。5.5.3阀盖与阅座的结合面安装间隙应小于0.2mm，阀盖应启闭灵活。5.5.4螺旋轴应旋转灵活
5.5.5密封用气管路两端调压过滤器后的活接头内必须装有节流孔板。6试验方法
6.1螺旋泵空载试车须连续运转2h，应符合5.2.1的要求。6.2螺旋泵在使用厂安装后，应进行负载试车，负载试车在空载试车后进行，负载试车须连续运转4h应符合5.2.2的要求。
6.3螺旋轴动平衡试验应在动平衡机上进行，并应符合5.4.1.3的要求。127
JCT4622006
6.4根据图样和技术文件的要求，需进行水压试验的零件，水压试验应达到规定的试验压力。试压前应将箱体内空气排尽，混合箱在达到5.4.5.2规定的压力下进行，进料箱水压试验在达到5.4.6.2规定的压力下进行，均应保压30min。6.5噪声测量方法按GB/T3768的有关规定。7检验规则
7.1检验分类
产品检验分型式检验和出厂检验。7.2型式检验
在下列情况之一时，应对标准中规定的全部技术要求进行型式检验：a）新产品试制或者老产品转厂时：b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：c）正常生产时，至少每3年进行一次检验；d）国家质量监督部门提出进行型式检验要求时：e）产品长期停产后，恢复生产时：f）出厂检验结果与上次型式检验有较大差异时7.3出厂检验
7.3.1每台螺旋泵应经制造厂的检验部门检验合格，并附有产品质量合格证，方可出厂。7.3.2出厂检验项目应包括6.1~6.4、8.1~8.2等。7.4判定规则
7.4.1出厂检验项目按本标准7.3规定的项目进行检验，检验合格判定该台产品为合格：检验不合格判定该产品为不合格。
7.4.2型式检验项目应在出厂检验合格的产品中抽取一台，检验合格判定该台产品为合格：检验不合格判定该台产品为不合格。
8标志、包装、运输马贮存
8.1螺旋泵应在明显位置固定产品标牌，其型式与尺寸应符合GB/T13306的规定，并标明下列内容a）产品型号、产品名称：
b）标准代号：
c）主要技术参数：
d）出厂编号、出厂日期：
e）制造厂名称及商标。
8.2螺旋泵的包装应符合GB/T13384或IC/T406的有关规定：随机文件应包括合格证、使用说明书、装箱单等
8.3螺旋泵的运输应符合交通部门的有关规定。8.4螺旋泵应贮存于干燥通风的库房或不致受潮的有巡盖场所。8.5螺旋泵在安装前，制造厂和用户均应妥善保管，防止锈蚀、损坏、变形及丢失。128
