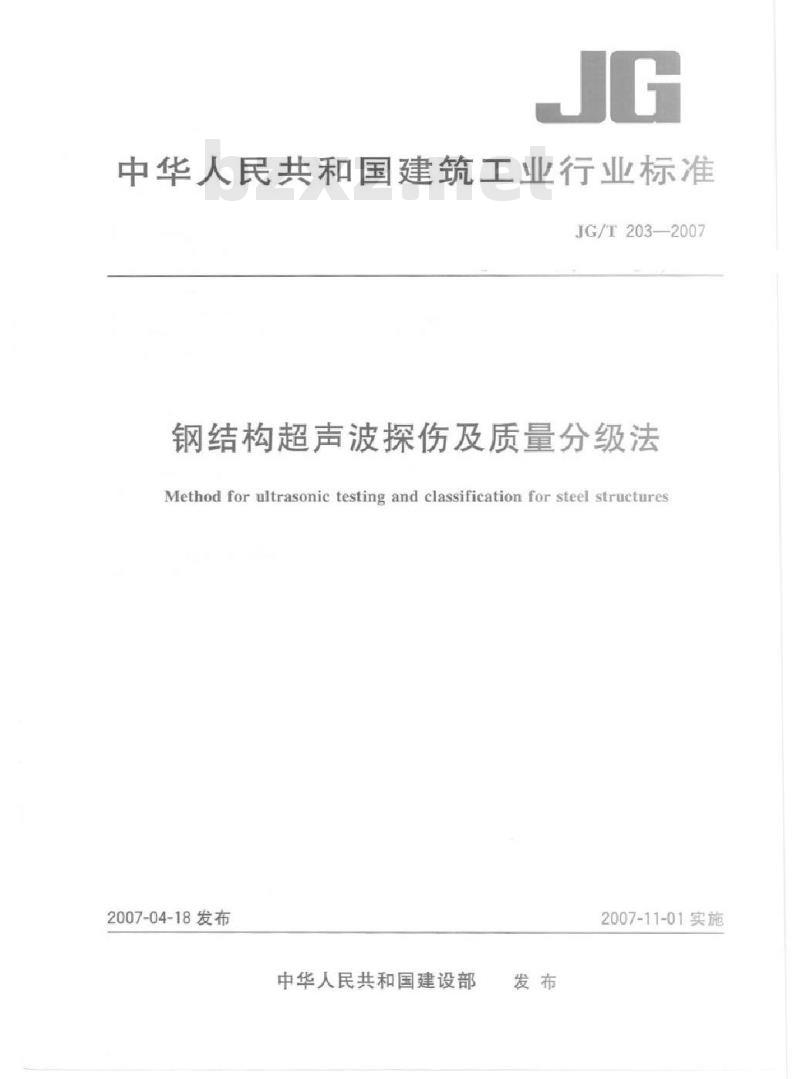

【建筑工业行业标准(JG)】 钢结构超声波探伤及质量分级法

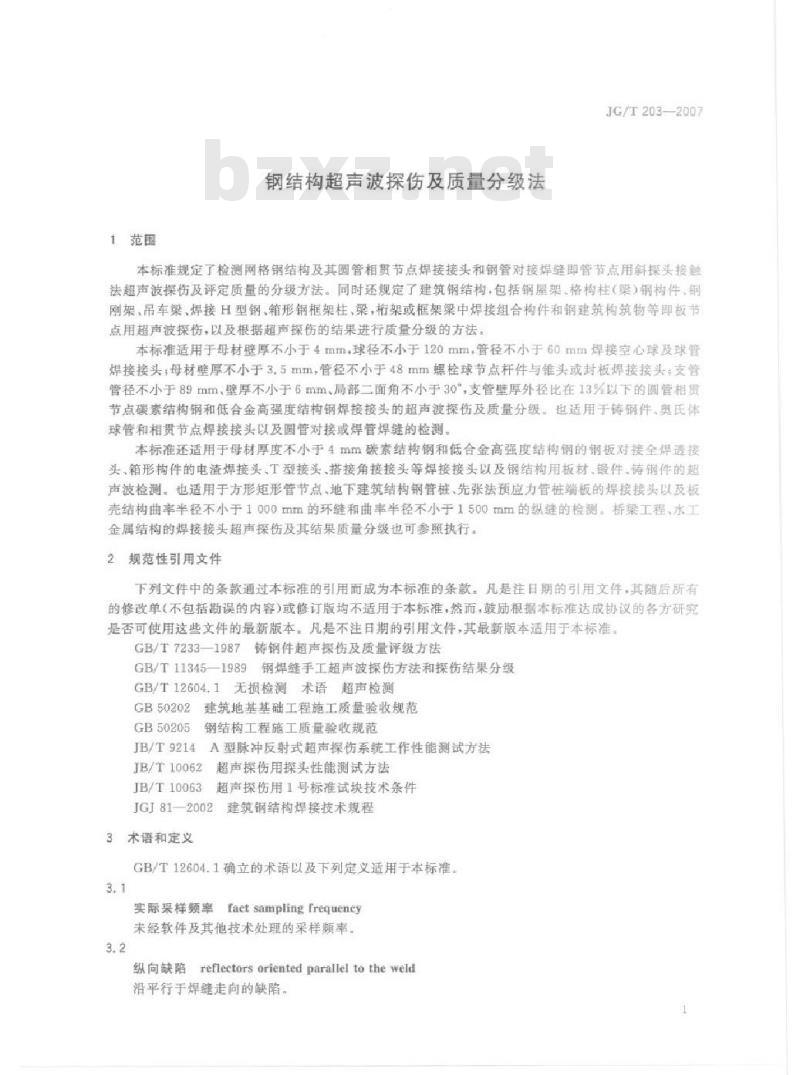

本标准规定了检测网络钢结构及其圆管相贯节点焊接接头和钢管对接焊缝即管节点用斜探头接触法超声波探伤及评定质量的愤激方法。同时还规定了建筑钢结构，包括钢屋架、格构柱(梁)钢构件、钢刚架、吊车梁、焊接H型钢、箱形钢框架柱、梁，桁架或框架梁中焊接组合构件和钢建筑构筑物等即板节点用超声波探伤，以及根据超声探伤的结果进行质量分级的方法。本标准适用于母材壁厚不小于4 mm，球径不小于120mm，管径不小于60mm焊接空心球及球管焊接接头；母材壁厚不小于3.5mm，管径不小于48mm螺栓球节点杆件与锥头或封板焊接接头；支管管径不小于89mm、壁厚不小于6mm、局部二面角不小于30度，支管壁厚外径比在13%以下的圆管相贯节点碳素结构钢和低合金高强度结构钢焊接接头的超声波探伤及质量分级。也适用于铸钢件、奥氏体球管和相贯节点焊接接头以及圆管对接或焊管焊缝的检测。本标准还适用于母材厚度不小于4mm碳素结构钢和低合金高强度结构钢的钢板对接全焊透接头、箱形构件的电渣焊接头、T型接头、搭接角接接头等焊接接头以及钢结构用板材、锻件、铸钢件的超声波检测。也适用于方形矩形管节点、地下建筑结构钢管桩、先张法预应力管桩端板的焊接接头以及板壳结构曲率半径不小于1000mm的环缝和曲率半径不小于1500mm的纵缝的检测。桥梁工程、水工金属结构的焊接接头超声探伤及其结果质量分级也可参照执行。 JG/T 203-2007 钢结构超声波探伤及质量分级法 JG/T203-2007 标准下载解压密码：www.bzxz.net
