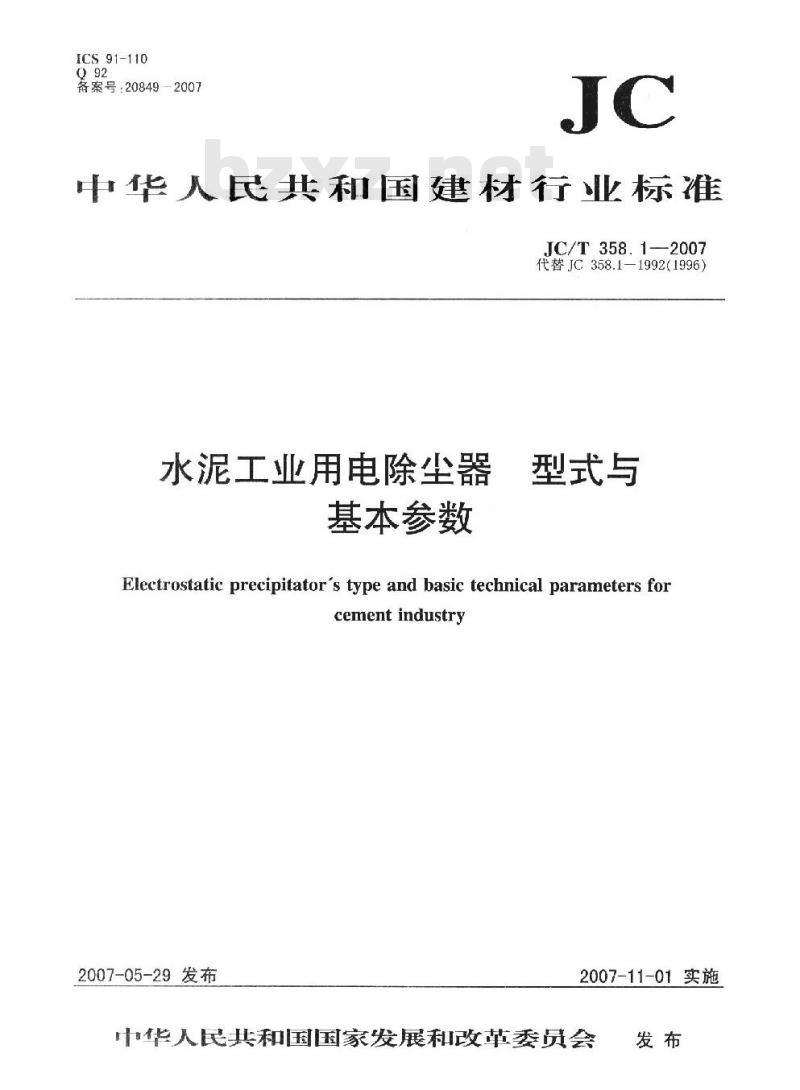

ICS91-110
备案号：20849—2007
中华人民共和国建材行业标准
JC/T 358.1-—2007
代替JC358.1—1992（1996）
水泥工业用电除尘器
基本参数
型式与
Electrostatic precipitator's type and basic technical parameters forcement industry
2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布www.bzxz.net

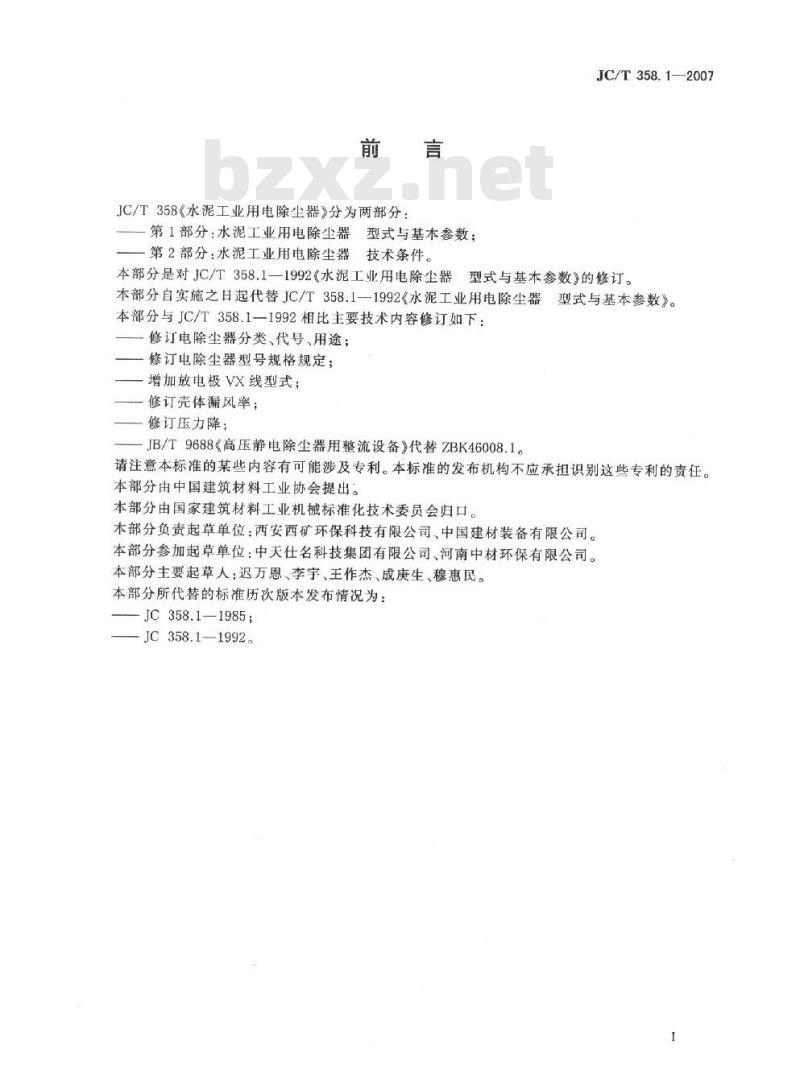

JC/T358《水泥工业用电除尘器》分为两部分：第1部分：水泥工业用电除尘器型式与基本参数；第2部分：水泥工业用电除尘器技术条件。JC/T358.1—2007
本部分是对JC/T358.1—1992《水泥工业用电除尘器界型式与基本参数》的修订。
本部分自实施之日起代替JC/T358.1—1992《水泥工业用电除尘器型式与基本参数》。
本部分与JC/T358.1—1992相比主要技术内容修订如下：修订电除尘器分类、代号、用途；修订电除尘器型号规格规定；
增加放电极VX线型式：
修订壳体漏风率；
修订压力降；
JB/T9688《高压静电除尘器用整流设备》代替ZBK46008.1。请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。本部分由中国建筑材料工业协会提出。本部分由国家建筑材料工业机械标准化技术委员会归口。本部分负责起草单位：西安西矿环保科技有限公司、中国建材装备有限公司。本部分参加起草单位：中天仕名科技集团有限公司、河南中材环保有限公司。本部分主要起草人：迟万恩、李宇、王作杰、成庚生、穆惠民。本部分所代替的标准历次版本发布情况为：—JC358.1—1985:
-JC358.1—1992。
1范围
水泥工业用电收尘器型式与基本参数JC/T358.1--2007
JC/T358的本部分规定了水泥工业用电除尘器（以下简称电除尘器）的型式与基木参数。本部分适用于处理水泥1业用回转密、原料磨、熟料冷却机、煤磨、水泥磨和烘十机等尘源设备烟气的电除尘器，也可用于其他行业同类产品。2规范性引用文件
下列文件中的条款通过1C/T358本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各力研究是否川使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于木标准。GB4915水泥工业大气污染物排放标推JB/T9688
JC/T 358.2
3产品分类
3.1分类
高压静电除生用整流设备
水泥工业用电除尘器 技术条件
3.1.1案民电除公器（干法案应配增湿塔，一氧化监测装置）。3.1.2窑头电除尘器（冷却机应配喷水装置）。3.1.3煤磨电除尘器（带防爆卸压装置，氧化碳监测装置及氧化碳灭火装置）3.1.4生料磨电除尘器。
3.1.5水泥磨电除尘器。
3.1.6烘干机电除尘器
3.2型式
电除尘器为卧式。
结构型式为：
壳体为钢结构；
基础为混凝土或钢支架；
进气口分为水平近气式、上进气式和下进气式；出气口分为水平出气式、上出气式和下出气式；d
e）气流分布板分为X孔型、圆孔型、方孔型、白叶窗型和垂直折板型等；收尘极板主要采用7T24型，C型，其截面形状见图1放电极线主要采用B5型、VX型、RS型等，其形状见图2；g
高压直流电源采用IB/T9688中规定的高压静电除尘用整流设备。每个供电分区应单独配置h)
电源型式分为户外式、广内式：放电极振打为侧部派打，其扳打传动分为顶部拨义棘轮传动、顶部凸轮提升传动、侧部传动；k)沉淀极振打为侧部振打，侧部传动。1
JC/T 358.12007

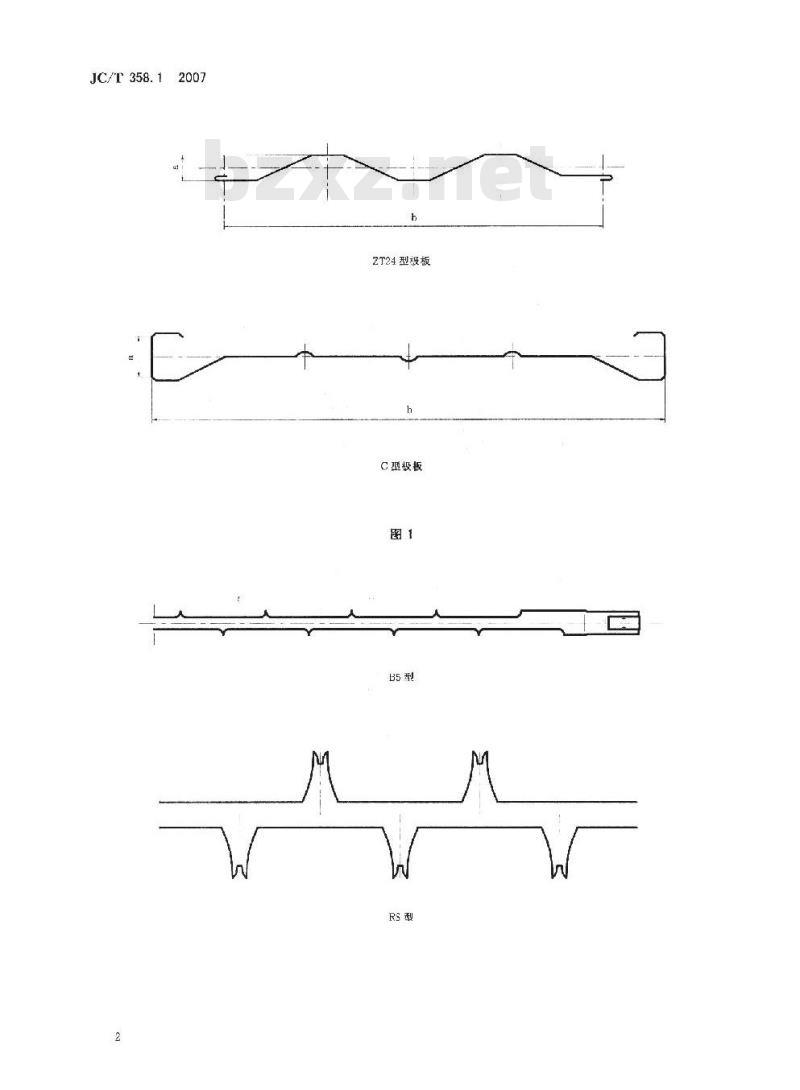

ZT24型极板
C型极板
注X值为：0、15.25.40即VO、V15、V25.V40S值为：0.30.50.80

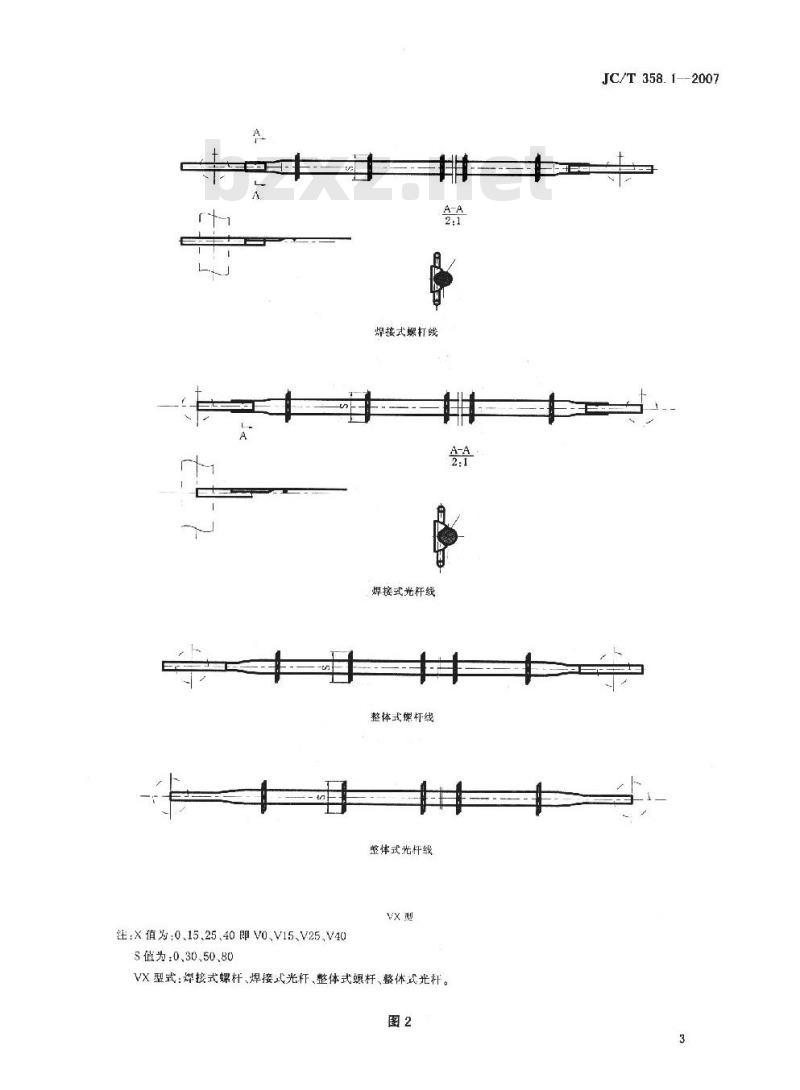

焊接式螺打线
焊接式光杆线
整体式操杆线
整体式光杆线
VX型式：焊接式螺杆、焊接式光杆、整体式螺杆、整体式光杆。图2
JC/T358.1--2007
JC/T358.1—2007
3.3产品标记
产品型号规格标记规定如下：
其中：ZG
标记示例：
通道数；
电场公称高度；
电场数；
每电场每排极板条带数
同极间距（通道宽度）
ZG/FT/ZF×ZST/GA
单室，每室21个通道，电场公称高度10m，三个电场，每电场每排极板8条，同极间距0.4m，壳体结构形式BS780的电除尘器：
21/103×8/0.4
双室，每室21个通道，电场公称高度10量，三个电场，每电场每排极板8条，同极间距0.4m，壳体结构形式BS930的电除尘器：
2x21/10/3×B/0.4—BS930
4基本参数
性能参数
电除尘器性能参数见表1。
表1电除尘器性能参数
处理烟气量
入口烟气温度
工作压力
入口含尘浓康
排放含尘浓度
压方损失
g/m（标）
mg/m（标）
1.00×10160×10+
瞬间400
高于露点30
-16~20
≤1300
按GB4915规定
1.水平进、出气：≤200Pa
2.上、下进气或上、下出气：≤300Pa3.高度、高负压：根据工况面定工作压力：IP≤2000Pa，≤3
工作压力：P≤5000Pa，≤4
工作压力：[P>5000Pa，≤5
注：漏风率指在进气口、出气口密封、灰斗口封堵的前提下，在工况压力下检测所得。4.2规格参数
4.2.1室数：单室多室。
4.2.2单室通道数：6~40个。
4.2.3电场公称高度：不大于15m。4.2.4电场数：1~6个。
4.2.5每个电场每排极板条数：512条。4.2.6同极间距：0.4m、0.451
4.2.7电场有效高度H：
ZT24型极板：
H=FT+0.35；当FT≤9.0m时
H=FT+0.45：当FT>9.0m时
C型极板，H为电晕极框架管上、下中心线的高度。4.2.8电场有效宽度按式(1)计算：B=D·S
式中：
B——电场有效宽度，m；
一通道数；
s——同极间距，m；
4.2.9：每电场有效长度按式（2)计算：L,=R·b
式中：
每电场有效长度，m；
每电场每排极板条数；
b——收尘极板的有效宽度（见图1)，m。4.2.10单室电场横截面积按式(3)计算：F=H,-D-S
式中：
-单室电场横截面积，m；
单室电场气流流通面积按式（4)计算：4.2.11
F,=H,-D.(S-a)
式中：
单室电场气流流通面积，m2；
-电场有效高度，m；
极板厚度，m；ZT24型：a=0.04：C型：8=0.045。总收尘面积(收尘极板有效投影总面积)按式(5)计算：4.212
A=2N-D·L,-H,
式中：
总收尘面积，m；
N—电场数；
4.2.13电场风速按式(6)计算：
式中：
V电场风速，m/s;
-处理烟气量，m/s；
4.2.14比收尘极面积按式（7)计算：式中：
一比收尘极面积，m/m*/s:
4.3电气参数
整流设备额定输出直流电压、电流等级的选择应符合JB/T9688的规定。JC/T358.1—2007
·(2)）
··（3)
·*+(6)
水泥工业用电除尘器
型式与基本参数
JC/T358.12007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880x1230
印张0.75
2007年10月第一版
字数15千字
2007年10月第一次印刷
印数1-250
定价8.00元
书号：1580227-097
编号：0456
